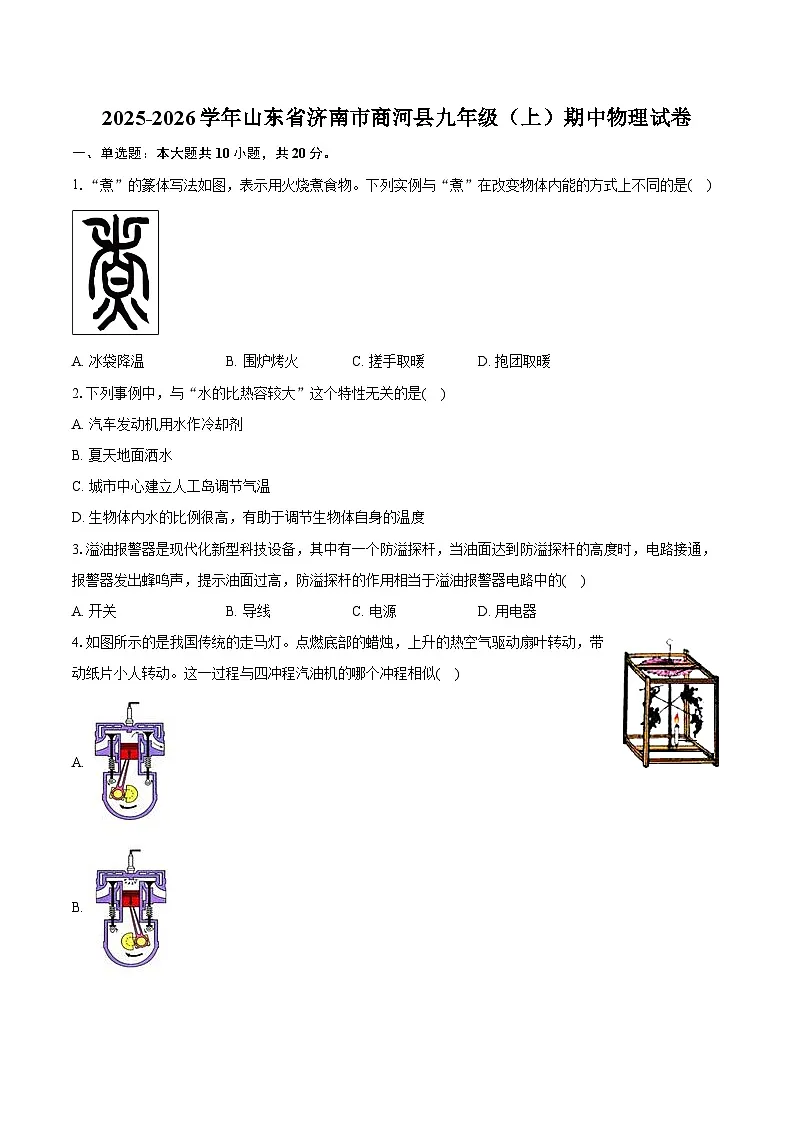

2025-2026学年山东省济南市商河县九年级（上）期中物理试卷

这是一份2025-2026学年山东省济南市商河县九年级（上）期中物理试卷，共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.“煮”的篆体写法如图，表示用火烧煮食物。下列实例与“煮”在改变物体内能的方式上不同的是( )
A. 冰袋降温B. 围炉烤火C. 搓手取暖D. 抱团取暖
2.下列事例中，与“水的比热容较大”这个特性无关的是( )
A. 汽车发动机用水作冷却剂
B. 夏天地面洒水
C. 城市中心建立人工岛调节气温
D. 生物体内水的比例很高，有助于调节生物体自身的温度
3.溢油报警器是现代化新型科技设备，其中有一个防溢探杆，当油面达到防溢探杆的高度时，电路接通，报警器发出蜂鸣声，提示油面过高，防溢探杆的作用相当于溢油报警器电路中的( )
A. 开关B. 导线C. 电源D. 用电器
4.如图所示的是我国传统的走马灯。点燃底部的蜡烛，上升的热空气驱动扇叶转动，带动纸片小人转动。这一过程与四冲程汽油机的哪个冲程相似( )

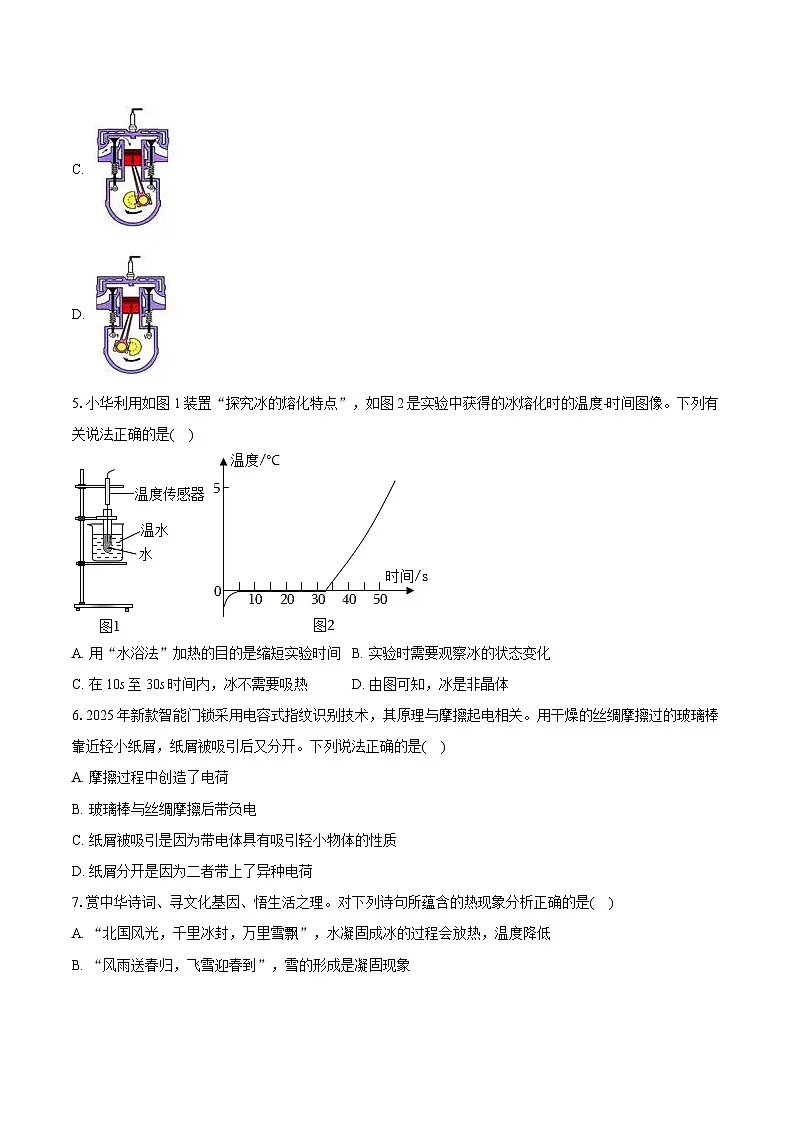

A.
B.
C.
D.
5.小华利用如图1装置“探究冰的熔化特点”，如图2是实验中获得的冰熔化时的温度-时间图像。下列有关说法正确的是( )
A. 用“水浴法”加热的目的是缩短实验时间B. 实验时需要观察冰的状态变化
C. 在10s至30s时间内，冰不需要吸热D. 由图可知，冰是非晶体
6.2025年新款智能门锁采用电容式指纹识别技术，其原理与摩擦起电相关。用干燥的丝绸摩擦过的玻璃棒靠近轻小纸屑，纸屑被吸引后又分开。下列说法正确的是( )
A. 摩擦过程中创造了电荷
B. 玻璃棒与丝绸摩擦后带负电
C. 纸屑被吸引是因为带电体具有吸引轻小物体的性质
D. 纸屑分开是因为二者带上了异种电荷
7.赏中华诗词、寻文化基因、悟生活之理。对下列诗句所蕴含的热现象分析正确的是( )
A. “北国风光，千里冰封，万里雪飘”，水凝固成冰的过程会放热，温度降低
B. “风雨送春归，飞雪迎春到”，雪的形成是凝固现象

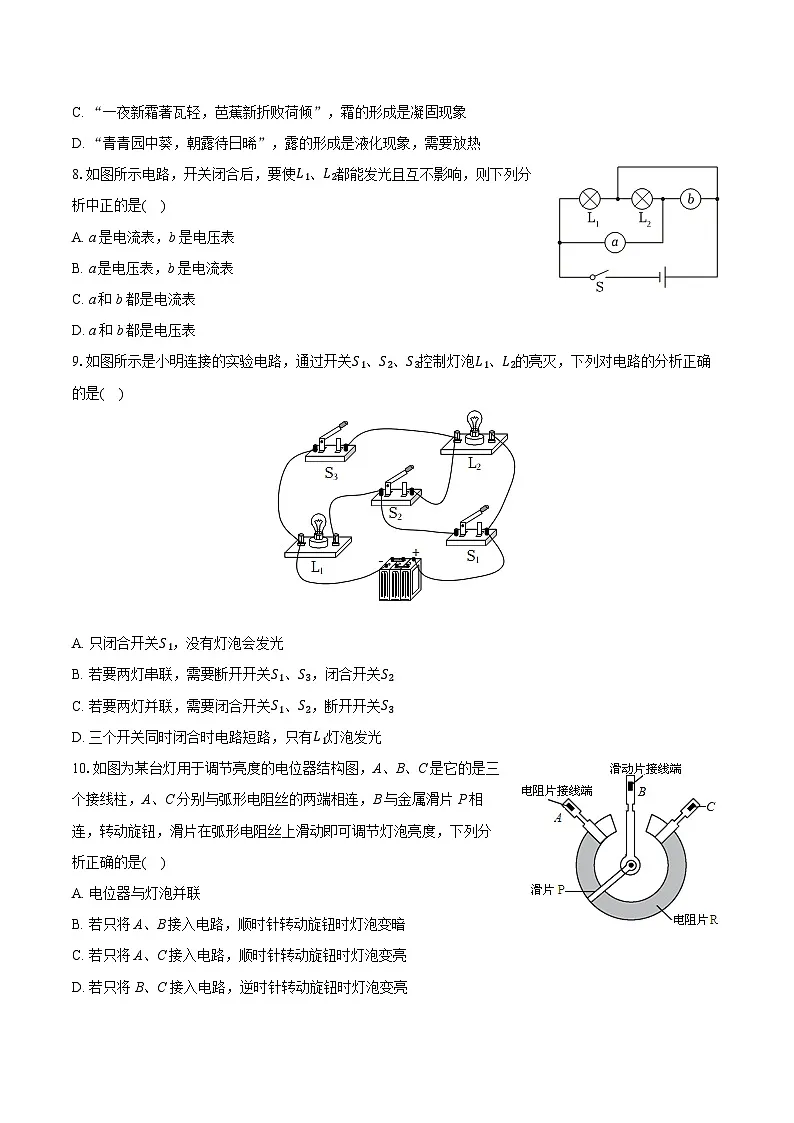

C. “一夜新霜著瓦轻，芭蕉新折败荷倾”，霜的形成是凝固现象
D. “青青园中葵，朝露待日晞”，露的形成是液化现象，需要放热
8.如图所示电路，开关闭合后，要使L1、L2都能发光且互不影响，则下列分析中正的是( )
A. a是电流表，b是电压表
B. a是电压表，b是电流表
C. a和b都是电流表
D. a和b都是电压表
9.如图所示是小明连接的实验电路，通过开关S1、S2、S3控制灯泡L1、L2的亮灭，下列对电路的分析正确的是( )
A. 只闭合开关S1，没有灯泡会发光
B. 若要两灯串联，需要断开开关S1、S3，闭合开关S2
C. 若要两灯并联，需要闭合开关S1、S2，断开开关S3
D. 三个开关同时闭合时电路短路，只有L1灯泡发光
10.如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是( )
A. 电位器与灯泡并联
B. 若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C. 若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D. 若只将B、C接入电路，逆时针转动旋钮时灯泡变亮
二、多选题：本大题共5小题，共20分。
11.下列说法与实际最相符的是( )
A. 手擀面煮熟出锅时温度约为100∘CB. 对人体的安全电压为36V
C. 家用电冰箱的电流大约为1AD. 实验室中所用导线的电阻约为10Ω
12.关于生活现象的解释，下列说法中错误的是( )
A. 我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
B. 将−18∘C的冰块放在冰箱里0∘C保鲜室中，一段时间后，冰块的内能一定增加
C. 油罐车车尾装有拖在地上的铁链，铁链的作用是可以减小静电的产生
D. 炎热的夏季，雪糕周围出现的“白气”是雪糕冒出的水蒸气液化形成的
13.初中各学科之间有着密切的联系，地理、化学等学科中也有物理知识的广泛应用，如图所示中说法中正确的是( )
A. 甲图中，箭头表示白天的海陆风的风向
B. 乙图中，蒸馏水的制备利用了水的汽化及水蒸气的液化
C. 丙图中，橡胶塞飞出时，试管内气体内能减小，这是通过做功的方式改变的
D. 丁图中，规格相同的电加热器，加热相同质量的水和食用油，相同时间水的温度变化较小，说明水的吸热本领较弱
14.关于生活中的一些电路连接，下列判断正确的是( )
A. 教室里的吊灯一个开关同时控制三盏灯的亮灭，则这三盏灯是串联的
B. 道路两旁的路灯，晚上同时亮、早上同时灭，它们是并联的
C. 一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D. 楼道中的声控灯只在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
15.如图所示的现象中，下列说法错误的是( )
A. 图甲：甲、乙两轻质小球靠近时相互吸引，它们一定带异种电荷
B. 图乙：滑动变阻器按图示方法接入电路中，滑片P向右移动时连入电路的阻值变大
C. 图丙：此实验装置通过观察小灯泡的亮度来反映导体电阻的大小，这种研究问题的方法与我们借助水压学习电压的实验方法相同
D. 图丁：验电器箔片带上同种电荷相互排斥而张开，此时瞬间电流方向为a到b
三、填空题：本大题共4小题，共16分。
16.2025年初，我国科学家在天宫空间站首次制出工业级铌合金，在太空中利用激光精确加热悬浮的铌合金颗粒，使其 (填物态变化名称)为液态，火箭用氢燃料是因为氢的 大。
17.如图所示是某款车载充电线，可供两部手机同时充电，则充电时两部手机的连接方式是 (选填“串联”或“并联”)；若拔掉其中一部手机，则电路中的总电流将 (选填“变大”、“变小”或“不变”)。
18.物理学的发展离不开科学家们的艰辛付出。法国物理学家 被麦克斯韦誉为“电学中的牛顿”，人们为了纪念他的卓越贡献，用他的名字命名了电流的单位。欧姆是 的单位(填写物理量名称)。
19.如图所示，甲、乙两个导体的材料、长度都相同，横截面积不同，将它们串联后连入电路中，不考虑温度的影响，则R甲 R乙，I甲 I乙。(以上两空均选填“”或“=”)
四、作图题：本大题共2小题，共6分。
20.济南地铁站，乘客可以通过刷脸的方式通过闸机，内部系统同时验证身份信息和人脸信息，当身份信息和人脸信息都符合时，电动机转动打开闸门，乘客才能进入地铁站。请你用S1表示身份信息验证，用S2表示人脸信息验证，设计出能达到相同效果的电路图。
21.骑共享电动车时不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；然后从车筐中取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才能通电工作；若只戴头盔不扫码则无法骑行。请画出符合要求的电路图。
五、实验探究题：本大题共3小题，共22分。
22.小明在“探究水在沸腾前后温度变化特点”的实验中：
(1)如图甲所示，温度计的玻璃泡碰到了容器底，接下来合理的操作是将______(选填“A.铁圈向上；B.铁圈向下；C.铁夹向上；D.铁夹向下”)调整；
(2)为研究沸点与气压的关系，用抽气打气两用气筒、带有橡皮塞的试管等器材组装成如图丁所示装置。水沸腾后，停止加热，水停止沸腾，用气筒______(选填“A.抽气”或“B.打气”)，观察到水再次沸腾，记录此时的______(填“A.时间；B.温度；C.大气压；D.气泡大小”)，多次实验即可得出结论。
(3)根据实验数据，小明绘制了水的温度随加热时间变化的图像，如图丙所示。结合实验现象，分析图像可以得出水在沸腾前后温度变化的特点：______。
23.如图所示，这是某实验小组做“探究并联电路中电流规律”实验的电路图。
(1)连接电路前，发现电流表指针位置如图乙所示，原因是______；问题解决后按照如图甲所示电路图连接好实物，电流表在A、B、C中的某一点。
(2)图丙是他们测量电流时连接的实物图，此时电流表测量的是______点电流。若在图丙中把a导线的左端由电流表的“0.6”接线柱改接在“-”接线柱上，此时电流表测量的是______点的电流；(以上两空均选填“A”、“B”或“C”)
(3)小安换用不同规格的灯泡做了三次实验，进行多次实验的目的是______；
(4)分析表中数据可得出结论：并联电路中，______。(用文字表述)
24.如图所示，小明在“探究串联电路电压特点”的实验中：
(1)连接电路时，开关应该处于______(选填“断开”或“闭合”)状态；为测量灯泡L1两端电压，电压表应与灯泡L1______(选填“串联”或“并联”)；
(2)小明根据图中正确连好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了______(选填“短路”或“开路”)；
(3)在测灯L2两端的电压时，为了节省时间，小明同学把电压表所接的B点不动，只断开A接点，并把接线改接到C接点上，这种方法是______(选填“正确”或“不正确”)的，原因是______；
(4)小明用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，接下来他更换不同规格的灯泡，经过多次实验，将其中的几次数据记录在表中。表格中有明显错误的数据是______V，造成错误的可能原因是______。
六、计算题：本大题共3小题，共16分。
25.如图所示电路，闭合开关后，灯泡L1和L2都发光，此时电流表A2的示数为2.5A，电流表A1的示数为0.9A，求通过灯L2的电流。
26.如图甲所示的电路，V1、V2是两只相同的电压表，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。求此时灯泡L1和L2两端的电压。
27.商河地热资源丰富，地热温泉水富含钠、钙、氯、氟等20多种微量元素和矿物质成分，地热温泉水可辅助冬季供暖，某泉眼出水最高温度67∘C供暖后水的温度下降了25∘C，日出水量4000m3。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg⋅∘C)，q煤=3×107J/kg]求：
(1)该泉眼每日流出的温泉水质量是多少？
(2)这些温泉水每天放出多少热量？
(3)如果通过燃烧煤取暖，要获得这些热量需要完全燃烧多少千克煤炭？
答案和解析
1.【答案】C
【解析】解：“煮”的篆体写法如图，表示用火烧煮食物，这是通过热传递改变内能；
ABD.冰袋降温、围炉烤火、抱团取暖，这些都是通过热传递改变内能，故ABD错误；
C.搓手取暖，这是通过做功改变内能，与“煮”在改变物体内能的方式上不相同，故C正确。
故选：C。
改变物体的内能的方式有：做功和热传递；热传递使物体内能发生改变的实质是内能发生了转移，做功使物体内能发生改变的实质是能量发生了转化。
本题考查了改变物体内能有两种方式，结合生活实际解决问题，难度不大。
2.【答案】B
【解析】解：A.质量相等的水和其他物质，升高相同温度时，水的比热容大，故水吸收的热量多，故汽车发动机用水作冷却剂，故A不符合题意；
B.夏天地面洒水，是利用水蒸发吸热来降温，与水的比热容大无关，故B符合题意；
C.质量相等的水和其他物质，吸收或放出相同的热量后，水的比热容大，温度变化小，所以建立人工岛调节气温，故C不符合题意；
D.生物体内水的比例高，有助于调节生物体自身的温度，因为水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水升高或降低的温度少，故D不符合题意。
故选：B。
水的比热容比较大，质量相同的水和其他物质相比，在吸收或放出相同热量的情况下，水的温度变化要小些。
本题主要考查学生对水的比热容大的特点以及应用的了解和掌握。
3.【答案】A
【解析】解：当油面达到防溢探杆的高度时，电路接通，报警器发出蜂鸣声，说明防溢探杆在电路中起到控制电路通断的作用，相当于电路中的开关，故A正确，BCD错误。
故选：A。
电路由电源、开关、导线、用电器组成，分析题意，然后答题。
知道电路是由电源、开关、导线和用电器组成的，知道各元件在电路中的作用。
4.【答案】B
【解析】解：点燃走马灯底部的蜡烛后，热空气上升驱动扇叶转动，这一过程中热空气的内能转化为扇叶的机械能。四冲程汽油机中，做功冲程是燃料燃烧产生高温高压气体，推动活塞做功，将内能转化为机械能。因此，走马灯的能量转化过程与内燃机的做功冲程类似，故B正确，ACD错误。
故选：B。
汽油机工作过程中能量的转化：①压缩冲程：机械能→内能；②做功冲程：先是化学能→内能，再由内能→机械能。
本题考查四冲程能量的转化。
5.【答案】B
【解析】解：A、选取固体颗粒装入试管内进行实验，用水浴法加热，可使固体在熔化过程中受热均匀，并且水的温度到达沸点就不再升高，所以固体温度变化比较慢，便于记录实验温度，故A错误；
B、实验时，要观察温度和状态的变化，故B正确；
CD、由图像可知：加热过程中有一段时间温度不变，说明冰是晶体，故CD错误。
故选：B。
(1)选取固体颗粒装入试管内进行实验，用水浴法加热，可使固体在熔化过程中受热均匀，并且温度变化比较慢，便于记录实验温度；
(2)实验时，要观察温度和状态的变化；
(3)晶体熔化过程温度不变，持续吸热。
本题考查晶体的熔化实验，难度不大。
6.【答案】C
【解析】解：A.摩擦起电的实质是电子的转移，没有创造电荷，故A错误；
B.玻璃棒与丝绸摩擦后失去电子带正电，故B错误；
C.带电体具有吸引轻小物体的性质，所以带电的玻璃棒靠近轻小纸屑，纸屑会被吸引，故C正确；
D.纸屑分开是因为二者带上了同种电荷，根据电荷间的相互作用规律可知同种电荷相互排斥，从而造成纸屑分开，故D错误。
故选：C。
(1)摩擦起电的实质是电子的转移；
(2)与丝绸摩擦过的玻璃棒带正电荷；
(3)带电体具有吸引轻小物体的性质；
(4)电荷间的相互作用规律：同种电荷相排斥，异种电荷相吸引。
本题考查摩擦起电知识的应用，是基础题。
7.【答案】D
【解析】解：A、水凝固成冰的过程属于凝固，凝固过程放热，温度不变，故A错误；
B、雪是水蒸气由气态直接变成固态形成的，属于凝华现象，故B错误；
C、霜是水蒸气由气态直接变成固态形成的，属于凝华现象，故C错误；
D、露是水蒸气由气态变成液态形成的，属于液化现象，液化过程放热，故D正确。
故选：D。
物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；由气态变为液态的过程叫液化，由液态变为气态的过程叫汽化；由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固。六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
8.【答案】A
【解析】解：如图所示电路，开关闭合后，要使L1、L2都能发光且互不影响，则L1、L2应并联，L1、L2应分别与电源形成电流路径；
则电流从电源正极出发，在到达L1、L2处产生分支，分别流经L1、L2所在的两条支路，然后经过开关S回电源负极；a串联在L2所在的支路中，则a是电流表，测量通过L2的电流；b并联在L2两端，则b是电压表，测量L2两端的电压，同时也测量电源电压，这种情况下L1、L2都能发光且互不影响，所以a是电流表，b是电压表，故A正确，BCD错误。
故选：A。
(1)明确电流表和电压表的使用规则：电流表要串联在电路中，相当于导线，若并联在电路中会造成短路；电压表要并联在电路中，相当于断路，若串联在电路中会导致用电器不工作；
(2)要使L1、L2都能发光且互不影响，则L1、L2应并联。
本题考查电流表和电压表的使用规则以及电路的连接方式，可结合题目要求“L1、L2都能发光且互不影响”来分析a、b电表的类型，难度不大。
9.【答案】B
【解析】解：A、由图可知，只闭合开关S1，灯泡L1可以连接到电源两极上，因此灯泡L1可以发光，故A错误；
B、若闭合开关S2，断开开关S1、S3，L1、L2两灯依次连接，则两灯是串联关系，故B正确；
C、若闭合开关S1、S2，断开开关S3，灯L2被短路，只有灯L1发光，故C错误；
D、若三个开关同时闭合，则电路短路，两灯泡均不发光，故D错误。
故选：B。
各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联，当灯泡不与电源构成闭合回路时，灯泡不发光，根据以上分析，分析电路结构，按照选项要求确定开关的断开与闭合情况。
本题考查了并联、串联的连接和开关的状态对电灯的连接方式的影响。同时要注意理解电路的三种状态。
10.【答案】D
【解析】解：A、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B、若只将A、B接入电路，滑片左边的电阻丝接入电路，即滑片顺时针转动旋钮时，电阻变小，灯泡变亮，故B错误；
C、若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D、若只将B、C接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确。
故选：D。
(1)电位器的实质是滑动变阻器；串联在电路中能改变电路中电流的大小；
(2)若将图中A、C接入则接入了全部电阻片，不能改变电阻大小，接线时A、C只能选择其一接入电路，结合图示可做出分析。
此题考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
11.【答案】AC
【解析】解：A、手擀面煮熟出锅时温度约为100∘C，故A符合实际；
B、对人体的安全电压是不高于36V，故B不符合题意；
C、家用电冰箱的电功率约200W，通过它的电流约为I=PU=200W220V≈1A，故C符合题意；
D、实验室中所用导线的电阻约为百分之几欧姆，故D不符合题意。
故选：AC。
根据常见的温度、电压、电流和电阻值进行估测。
本题考查的是常见电压、电流、电阻和温度值，属于基础性题目。
12.【答案】ACD
【解析】解：A、热量是一个过程量，不能说物体含有多少热量，我们不敢大口喝热气腾腾的汤，是因为汤的温度高，故A错误。
B、将−18∘C的冰块放在冰箱0∘C保鲜室中，冰块会从保鲜室吸收热量，内能一定增加，故B正确。
C、油罐车车尾装铁链，是利用铁链将静电导入大地，而不是减小静电产生，故C错误。
D、炎热夏季雪糕周围“白气”，是空气中水蒸气遇冷液化形成，不是雪糕冒出的水蒸气，故D错误。
故选：ACD。
(1)热量是热传递过程中物体内能的改变量，因此，热量是个过程量。
(2)物体吸收热量，内能增加，物体放出热量，内能减少；
(3)铁链将静电导入大地，防止静电带来危害；
(4)液化指物质由气态转变成液态。
本题考查了热量、内能、静电、液化等物理知识，提醒我们要准确理解物理概念并能应用到实际现象中。
13.【答案】BC
【解析】解：A、甲图中因为水的比热容比泥土、沙石的比热容大，白天，在太阳照射下陆地和海水吸收相同的热量，海水温度上升慢，陆地升温快；陆地吸热后，温度上升快，热空气上升，风从海面吹向陆地，形成海风，故A错误；
B、甲图中，水变成水蒸气是汽化过程，水蒸气变成水是液化过程，故B正确；
C、丙图中水蒸气将塞子推出的过程中，是内能转化为机械能，瓶内气体内能减小，这是通过做功的方式改变的，故C正确；
D、丁图中，规格相同的电加热器，加热相同质量的水和食用油，相同时间吸热相同，水的温度变化较小，说明水的吸热本领较强，故D错误。
故选：BC。
A、根据水的比热容比泥土、沙石的比热容大的特点来分析海陆风和陆海风的形成过程，进一步判断风向的特点；
B、物质由液态变为气态的过程叫做汽化；物质由气态变为液态的过程叫做液化；
C、改变内能的方法一是做功，二是热传递，据此分析；
D、我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法，使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
本题考查比较吸热能力的方法、水的比热容大的运用及物态变化的知识和内能改变方法的识别。
14.【答案】BCD
【解析】解：A、教室里的吊灯一个开关同时控制三盏灯的亮灭，三盏灯的工作互不影响，只是开关接在干路上，故A错误。
B、道路两旁的路灯，若某一盏路灯坏了，其它路灯仍正常工作，所以是并联的，故B正确。
C、照明灯和换气扇使用时互不影响，符合并联电路特点，故C正确。
D、只有当声控开关、光控开关同时，灯才会亮，因此声控开关、光控开关及灯是串联的，故D正确。
故选：BCD。
串联电路中，电流只有一条路径，各用电器之间相互影响；并联电路中，电流有多条流通路径，各个用电器之间互不影响，独立工作。
本题考查了电路的连接方式、串并联电路的简单应用，难度适中。
15.【答案】ACD
【解析】解：A.甲、乙两轻质小球靠近时相互吸引，它们可能是带异种电荷，也可能一个带电另一个不带电，故A错误；
B.滑动变阻器按图示方法接入电路中，滑片P向右移动时，因接入电路的电阻丝长度变大，所以连入电路的阻值变大，故B正确；
C.实验装置通过观察小灯泡的亮度来反映导体电阻的大小，这种研究问题的方法是转换法，不是类比法，故C错误；
D.由图可知，a带负电，a接触金属球b时，金属球b也带上负电，电子从a到b，电子定向移动方向与电流方向相反，瞬时电流方向b到a，故D错误。
故选：ACD。
(1)电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；排斥的物体带同种电荷，吸引的物体可能带异种电荷，也可能是带电体吸引轻小物体。
(2)根据接入电路的电阻丝的长度分析电阻大小变化；
(3)通过观察小灯泡的亮度来反映导体电阻的大小，这种研究问题的方法是转换法；
(4)物理学中规定，正电荷定向移动的方向为电流的方向。
本题考查电荷的作用规律、带电体的性质、滑动变阻器的使用和电流方向的确定，属于综合题。
16.【答案】熔化
热值

【解析】解：在太空中利用激光精确加热悬浮的铌合金颗粒，使其由固态变为液态，属于熔化现象。
火箭用氢燃料是因为氢的热值大，完全燃烧相同质量的氢与其他燃料相比，可以释放出更多的热量，能为火箭提供更大的推力。
故答案为：熔化；热值。
(1)物质由固态变为液体的过程叫做熔化。
(2)热值是指单位质量的燃料完全燃烧放出的热量，
本题考查了熔化现象及贵热量热值概念的理解，属于基础题。
17.【答案】并联
变小

【解析】解：两部手机在充电的过程中互不影响，所以它们在电路中的连接方式为并联；
若拔掉其中一部手机，因并联电路中干路电流等于各支路电流之和，且通电工作的用电器减少，所以总电流将变小。
故答案为：并联；变小。
(1)串联电路电流的路径只有一条，并联电路的电流的路径有多条；
(2)并联电路中干路电流等于各支路电流之和，且工作的用电器越多，干路电流越大。
本题考查了电路的连接方式、并联电路的电流规律等知识，都属于基础知识，要熟练掌握。
18.【答案】安培
电阻

【解析】解：法国物理学家安培被麦克斯韦誉为“电学中的牛顿”，人们为了纪念他的卓越贡献，用他的名字命名了电流的单位；
欧姆是电阻的单位。
故答案为：安培；电阻。
电流的国际单位是安培；电阻的国际单位是欧姆。
本题考查了物理学史的知识，比较简单，属基础题。
19.【答案】>
=

【解析】解：(1)甲、乙两个导体材料、长度相同，横截面积不同，由图可知S甲R乙。
(2)串联电路中各处的电流都相等，将甲、乙两个导体串联后连入电路中，通过它们的电流相等，即I甲=I乙。
故答案为：>；=。
(1)甲和乙是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小，据此可知两导体的电阻关系；
(2)串联电路中电流处处相等，据此可知通过两导体的电流关系。
本题考查了串联电路的电流特点和影响电阻的大小因素，属于基础题。
20.【答案】解：根据题意知，当身份信息开关和人脸信息开关同时闭合时，电动机才工作，说明两开关相互影响，即两开关、电动机串联，如下图所示：

【解析】当身份信息和人脸信息都符合时，电动机转动打开闸门，乘客才能进入地铁站，据此分析两开关和电动机的连接方式。
本题考查电路的设计，正确分析两个开关的连接方式是关键。
21.【答案】。
【解析】解：根据题意可知，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明灯泡与电机工作时互不影响，是并联的；若只戴头盔不扫码则无法骑行，则开关S1在干路中控制整个电路，开关S2与电动机在一条支路中，如下图所示：。
根据题意分析两个开关的作用、灯泡与电动机的连接方式。
本题考查了电路图的设计，关键是明确串联和并联电路中开关的作用。
22.【答案】C； A；B； 沸腾前温度不断升高，沸腾时温度保持不变
【解析】(1)如图甲所示，温度计的玻璃泡碰到了容器底，为了确保酒精灯用外焰加热，接下来合理的操作是将铁夹向上调整，故选：C；
(2)水的沸点与气压有关，气压越低，沸点越低。所以停止加热，水停止沸腾后用气筒抽气使气压减小，可以观察到水再次沸腾；
实验是探究沸点与气压的关系，所以当减小气压时，需记录此时水沸腾的温度，多次实验，寻找规律；
(3)由丙图可知，水在沸腾前，吸收热量，温度升高；加热到20min后，水的温度保持不变，说明水已经沸腾，水沸腾时，吸收热量，温度保持不变。
故答案为：(1)C；(2)A；B；(3)沸腾前温度不断升高，沸腾时温度保持不变。
(1)在测量水的温度时，温度计的玻璃泡不能碰到容器底或容器壁，并要求用酒精灯的外焰加热；
(2)沸点随着气压的减小而降低，据此分析；
(3)水在沸腾前，温度持续升高，水沸腾过程中，水的温度保持不变。
本题考查实验器材组装、温度计读数以及沸腾的特点，难度不大。
23.【答案】电流表没有调零； C；B； 得出普遍性的规律； IC=IA+IB
【解析】(1)照图甲所示电路图连好实物后，闭合开关前，发现电流表指针位置如图乙所示，电流表指针没有在零刻度线处，原因可能是电流表没有调零；
(2)纠正错误后，图丙是他们测量电流时连接的实物图，电流表接在干路上，此时电流表测量的是C点的电流。若在图丙中把a导线的左端由电流表的“0.6”接线柱改接在“-”接线柱上，电流表与L2串联，此时电流表测量的是B点的电流；
(3)根据一组的数据得出的结论有偶然性，小安换用不同规格的灯泡做了三次实验，进行多次实验的目的是得出普遍性的规律；
(4)换用不同规格的灯泡做了三次实验，分析表中数据有：
第一次实验中有0.10A+0.12A=0.22A
第二次实验中有0.14A+0.22A=0.36A
第三次实验中有0.10A+0.24A=0.34A
故得出：并联电路干路电流等于各支路电流之和，即结论为：IC=IA+IB。
故答案为：(1)电流表没有调零；(2)C；B；(3)得出普遍性的规律；(4)IC=IA+IB。
(1)电流表使用前要调零；
(2)电流表与待测电路串联；
(3)用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多；
(4)分析表中数据得出结论。
本题探究并联电路电流的规律，考查电流表的使用、注意事项及归纳法和分析数据归纳结论的能力。
24.【答案】断开；并联； 开路； 不正确；电压表的正负接线柱接反； 电压表读数时看错量程，误把小量程按大量程读数了
【解析】(1)连接电路时，为了保护电路，防止出现短路等故障损坏元件，开关应该处于断开状态。根据电压表的使用规则，电压表要与被测用电器并联，所以为测量灯泡L1两端电压，电压表应与灯泡L1并联。
(2)闭合开关后，L1、L2均不发光，说明电路中可能存在断路故障。又因为电压表有示数且大小接近电源电压，说明电压表的正负接线柱与电源正负极之间是连通的，所以故障可能是L1发生了开路。
(3)这种方法是不正确的。因为在测灯L2两端的电压时，把电压表所接的B点不动，只断开A接点，并把接线改接到C接点上，会使电压表的正负接线柱接反，无法正确测量电压，还可能损坏电压表。
(4)根据串联电路电压规律UAC=UAB+UBC，可知第3组数据中UBC=11.0V是明显错误的。造成错误的可能原因是电压表读数时看错量程，误把小量程按大量程读数了。
故答案为：(1)断开；并联；(2)开路；(3)不正确；电压表的正负接线柱接反；(4)电压表读数时看错量程，误把小量程按大量程读数了。
(1)连接电路时，为了保护电路，防止出现短路等故障损坏元件，开关应该处于断开状态。
根据电压表的使用规则，电压表要与被测用电器并联。
(2)闭合开关后，L1、L2均不发光，说明电路中可能存在断路故障。
说明电压表的正负接线柱与电源正负极之间是连通的，所以故障可能是L1发生了开路。
(3)使电压表的正负接线柱接反，无法正确测量电压，还可能损坏电压表。
(4)根据串联电路电压规律UAC=UAB+UBC，造成错误的可能原因是电压表读数时看错量程，误把小量程按大量程读数了。
此题为探究串联电路中的电压规律实验，考查电压表的正确使用以及串联电路的电压特点，还考查了学生对实验数据的处理能力和分析、归纳、总结能力。
25.【答案】通过灯L2的电流为1.6A。
【解析】解：由图可知两灯泡并联，电流表A1测量灯L1支路电流，即I1=0.9A，电流表A2测量干路电流，即I=2.5A，由并联电路电流规律可知L2的电流I2=I−I1=2.5A−0.9A=1.6A。
答：通过灯L2的电流为1.6A。
由图可知两灯泡并联，电流表A1测量灯L1支路电流，电流表A2测量干路电流，由已知可知L1支路和干路电流，由并联电路电流规律可知L2的电流。
本题考查运用并联电路电流规律计算，要能够正确识别电路，能够正确分析电表的作用，本题难度不大。
26.【答案】此时灯泡L1和L2两端的电压分别为1.5V、6V
【解析】解：由乙图可知，当闭合开关后，电路为两灯泡串联，电压表V1电源电压，V2测灯泡L1两端电压，根据串联电路中电压规律和指针位置可知，V1量程为0∼15V，分度值为0.5V，读数为7.5V，即电源电压U=7.5V，V2量程为0∼3V，分度值为0.1V，读数为1.5V，即L2两端电压为U1=1.5V，则L2两端电压为：
U2=U−U1=7.5V−1.5V=6V。
答：此时灯泡L1和L2两端的电压分别为1.5V、6V。
由乙图可知，电路为两灯泡串联，电压表V1电源电压，V2测灯泡L2两端电压，根据串联电路中电压规律和指针位置可得到两电压表的示数和L1两端电压。
本题考查串联电路电压规律和电压表的读数，难度不大。
27.【答案】该泉眼每日流出的温泉水质量为4×106kg；
这些温泉水每天放出多少热量为4.2×1011J；
如果通过燃烧煤取暖，则需要燃烧煤炭的质量为1.4×104kg
【解析】(1)该泉眼每日流出的温泉水的质量为：
m=ρ水V=1.0×103kg/m3×4000m3=4×106kg；
(2)温泉水每天放出的热量为：
Q放=c水m(t0−t)=4.2×103/(kg⋅∘C)×4×106kg×25∘C=4.2×1011J；
(3)如果通过燃烧煤取暖，要获得这些热量，即Q放′=Q放=4.2×1011J，
煤炭的质量为：
m煤=Q放′q煤=4.2×1011J3×107J/kg=1.4×104kg。
答：(1)该泉眼每日流出的温泉水质量为4×106kg；
(2)这些温泉水每天放出多少热量为4.2×1011J；
(3)如果通过燃烧煤取暖，则需要燃烧煤炭的质量为1.4×104kg。
(1)根据密度公式求出温泉水的质量；
(2)根据Q放=cm(t0−t)求出温泉水每天放出的热量；
(3)根据Q放=mq求需要煤炭的质量。
本题考查了学生对物体放热公式、燃料完全放热公式和效率公式的掌握和运用，属于基础题目。实验次数
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.10
0.12
0.22
2
0.14
0.22
0.36
3
0.10
0.24
0.34
实验次数
UAB/V
UBC/V
UAC/V
1
2.0
1.0
3.0
2
1.4
1.6
3.0
3
0.8
11.0
3.0
