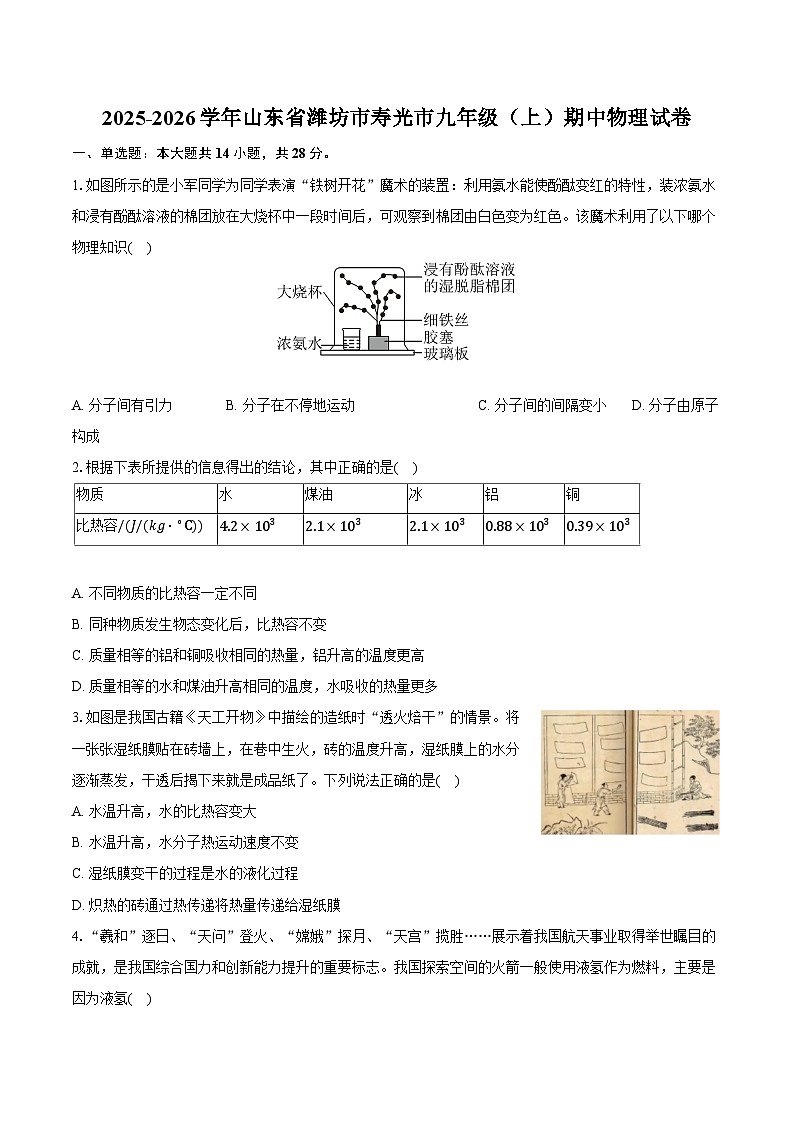

2025-2026学年山东省潍坊市寿光市九年级（上）期中物理试卷（有答案和解析）

这是一份2025-2026学年山东省潍坊市寿光市九年级（上）期中物理试卷（有答案和解析），共25页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图所示的是小军同学为同学表演“铁树开花”魔术的装置：利用氨水能使酚酞变红的特性，装浓氨水和浸有酚酞溶液的棉团放在大烧杯中一段时间后，可观察到棉团由白色变为红色。该魔术利用了以下哪个物理知识( )
A. 分子间有引力B. 分子在不停地运动C. 分子间的间隔变小D. 分子由原子构成
2.根据下表所提供的信息得出的结论，其中正确的是( )
A. 不同物质的比热容一定不同
B. 同种物质发生物态变化后，比热容不变
C. 质量相等的铝和铜吸收相同的热量，铝升高的温度更高
D. 质量相等的水和煤油升高相同的温度，水吸收的热量更多
3.如图是我国古籍《天工开物》中描绘的造纸时“透火焙干”的情景。将一张张湿纸膜贴在砖墙上，在巷中生火，砖的温度升高，湿纸膜上的水分逐渐蒸发，干透后揭下来就是成品纸了。下列说法正确的是( )
A. 水温升高，水的比热容变大
B. 水温升高，水分子热运动速度不变
C. 湿纸膜变干的过程是水的液化过程
D. 炽热的砖通过热传递将热量传递给湿纸膜

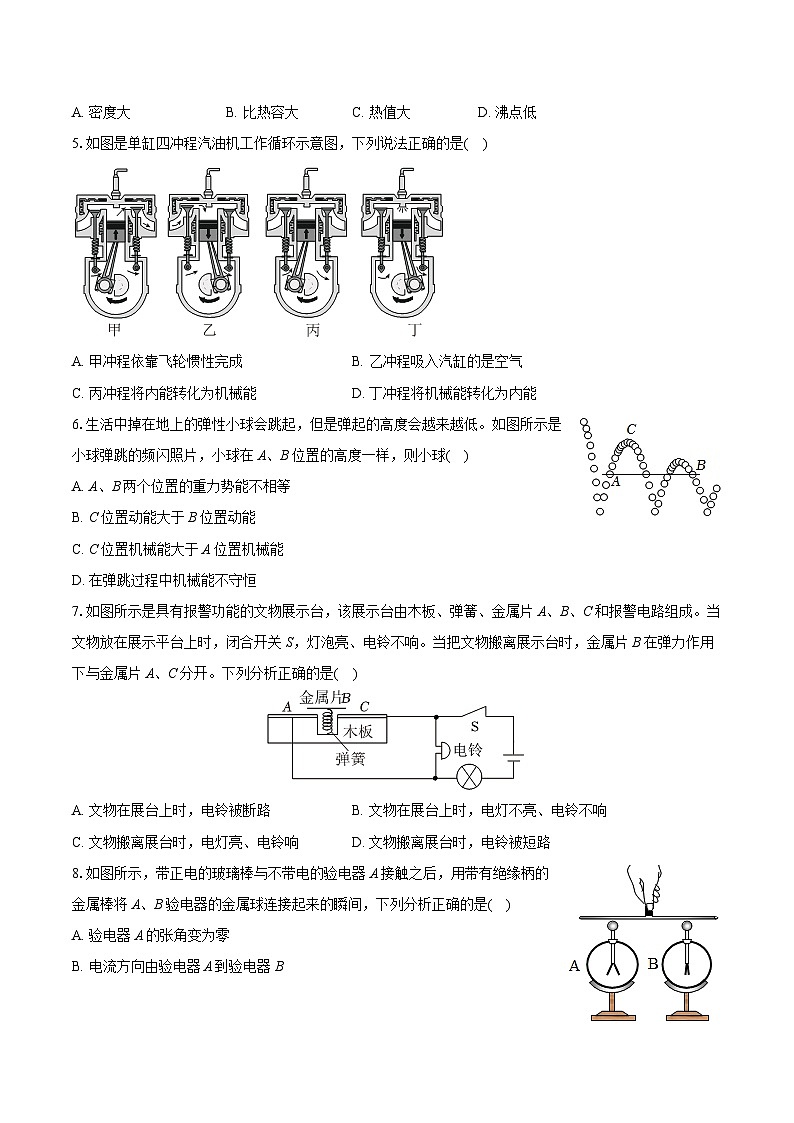

4.“羲和”逐日、“天问”登火、“嫦娥”探月、“天宫”揽胜……展示着我国航天事业取得举世瞩目的成就，是我国综合国力和创新能力提升的重要标志。我国探索空间的火箭一般使用液氢作为燃料，主要是因为液氢( )
A. 密度大B. 比热容大C. 热值大D. 沸点低
5.如图是单缸四冲程汽油机工作循环示意图，下列说法正确的是( )
A. 甲冲程依靠飞轮惯性完成B. 乙冲程吸入汽缸的是空气
C. 丙冲程将内能转化为机械能D. 丁冲程将机械能转化为内能
6.生活中掉在地上的弹性小球会跳起，但是弹起的高度会越来越低。如图所示是小球弹跳的频闪照片，小球在A、B位置的高度一样，则小球( )
A. A、B两个位置的重力势能不相等
B. C位置动能大于B位置动能
C. C位置机械能大于A位置机械能
D. 在弹跳过程中机械能不守恒
7.如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当文物放在展示平台上时，闭合开关S，灯泡亮、电铃不响。当把文物搬离展示台时，金属片B在弹力作用下与金属片A、C分开。下列分析正确的是( )
A. 文物在展台上时，电铃被断路B. 文物在展台上时，电灯不亮、电铃不响
C. 文物搬离展台时，电灯亮、电铃响D. 文物搬离展台时，电铃被短路
8.如图所示，带正电的玻璃棒与不带电的验电器A接触之后，用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，下列分析正确的是( )
A. 验电器A的张角变为零
B. 电流方向由验电器A到验电器B
C. 正电荷由验电器A流向验电器B
D. 验电器B由于得到电子带正电

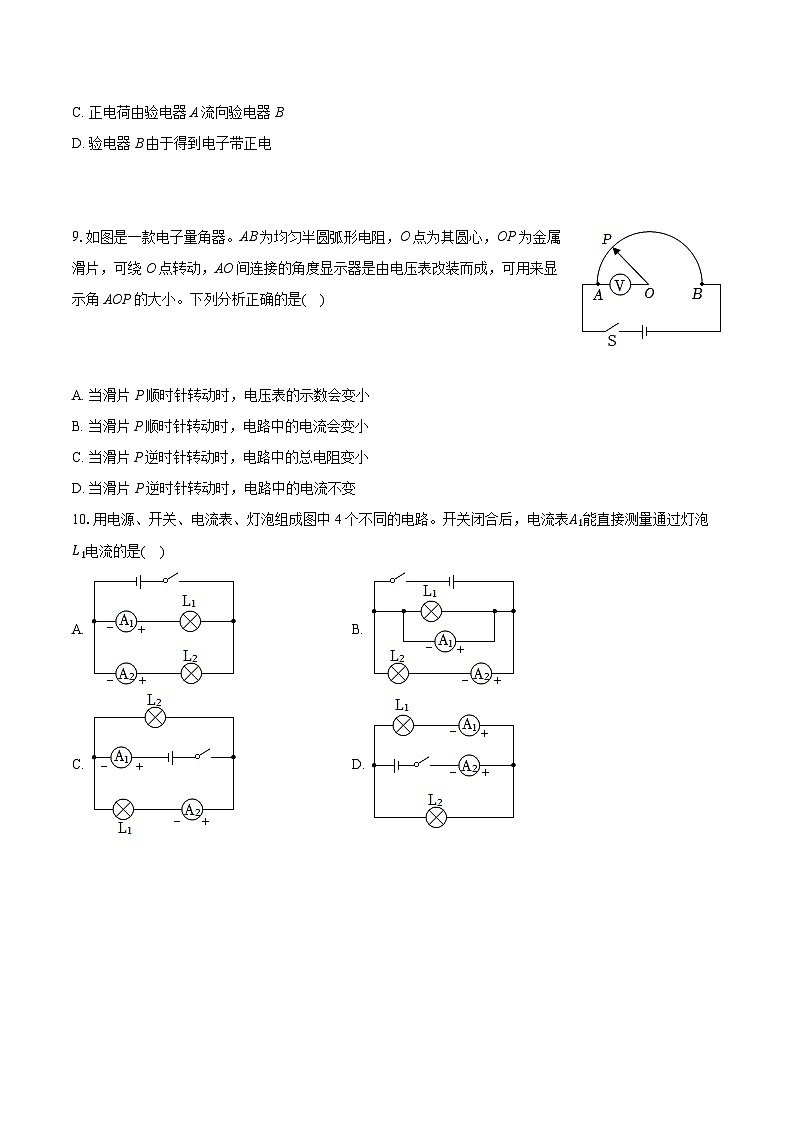

9.如图是一款电子量角器。AB为均匀半圆弧形电阻，O点为其圆心，OP为金属滑片，可绕O点转动，AO间连接的角度显示器是由电压表改装而成，可用来显示角AOP的大小。下列分析正确的是( )
A. 当滑片P顺时针转动时，电压表的示数会变小
B. 当滑片P顺时针转动时，电路中的电流会变小
C. 当滑片P逆时针转动时，电路中的总电阻变小
D. 当滑片P逆时针转动时，电路中的电流不变
10.用电源、开关、电流表、灯泡组成图中4个不同的电路。开关闭合后，电流表A1能直接测量通过灯泡L1电流的是( )
A. B.
C. D.
11.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为( )
A. 1.2A，0.22AB. 0.98A，0.22AC. 0.24A，1.2AD. 0.96A，0.24A
12.如图所示电路中，已知电源电压为6V，L1、L2为两个不同规格的小灯泡，当开关S闭合后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为6V则下列判断中正确的是( )
A. 灯泡L1的灯丝断了B. 开关S接触不良C. 灯泡L2的灯丝断了D. 灯泡L2被短接
13.在“探究影响导体电阻大小的因素”实验中，要研究导体电阻大小与其长度的关系，可以选用表格中的导体代号是( )
A. a、bB. b、cC. b、dD. a、d
14.为保持教室安静的学习环境，小明设计了噪声强弱检测装置，如图所示。电源电压不变，声敏电阻R的阻值随声音的增强而减小。闭合开关，当声音变强时(灯丝电阻不变)( )
A. 电流表示数变小
B. 电压表示数变小
C. 电压表与电流表示数的比值变小
D. 电压表与电流表示数的乘积变大
二、多选题：本大题共1小题，共2分。
15.如图所示是电阻R1和R2的I−U图象，下列分析中正确的是( )
A. 当R1两端电压为0V时，R1的阻值是0Ω
B. 当R2两端电压为6V时，R2的阻值是40Ω
C. 当两电阻并联时，通过R1和R2的电流之比为1：2
D. 当两电阻串联时，R1和R2两端的电压之比为1：2
三、填空题：本大题共2小题，共5分。
16.我国古人曾发明一种点火器，以牛角为套筒，把艾绒粘在木质推杆前端，其结构如图所示。取火时一只手握住套筒，另一只手向内猛推推杆，推杆前端的艾绒就会被点燃。拔出推杆后，吹吹艾绒就有火苗产生。向内猛推推杆的过程中 能转化为空气的内能，使空气的温度 ，这一过程与四冲程汽油机的 冲程相似。
17.电动汽车上的“油门”系统涉及了很多物理知识，其结构原理如图甲、乙所示。图甲中的O、E、F为变阻器的三个接线柱，驾驶员踩下“油门”时，电路中变阻器阻值减小，电流变大，电动机的转速变大。图甲中汽车变阻器上旋钮滑片的材料应选用 (选填“导体”或“绝缘体”)；图乙电路中M、N应分别与图甲中的 (选填“E、O”、“O、F”或“E、F”)接线柱相连。
四、作图题：本大题共1小题，共4分。
18.智能锁正在逐步走进千家万户。如图为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。请你在虚线框中设计出符合上述要求的智能锁电路。
五、实验探究题：本大题共5小题，共38分。
19.如图是一种测量油箱内油量的装置示意图。其中滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，滑杆的一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随油面落下，带动滑杆使滑动变阻器的滑片向上移动，从而改变电路中油量表的示数。
(1)油量表是______(选填“电压表”或“电流表”)改装而成；
(2)定值电阻R0和油量表在电路中______(选填“串联”或“并联”)；
(3)加油后与加油前相比，电路中的电流______(选填“变大”或“变小”)；
(4)定值电阻R0在电路中的作用是______。
20.烈日炎炎，沙子滚烫，海水却是凉的，小华决定探究其原因。
(1)排除干扰：根据生活经验，烧开一壶水比烧开半壶水需要的热量多，把一壶水烧成温水比把它烧开需要的热量少，可见水吸收热量的多少与水的质量和水______有关；
(2)确定课题：“其他条件相同，不同的物质，升温时吸热本领是否相同呢？”如图甲所示，小华把相同的白炽灯，放在规格相同的箱子里，对质量______(选填“相等”或“不相等”)的水和沙子加热。用相同的白炽灯的目的是使水和沙子在______(选填“相同”或“不同”)时间内吸收的热量相同；
(3)根据实验数据绘制的图像如图乙所示，由图像可知，水比沙子升温______(选填“快”或“慢”)，故水比沙子吸热本领______(选填“强”或“弱”)；
(4)解释交流：如图丙所示，两箱子顶端开口，下部用玻璃管AB连通，将一支点燃的香放在玻璃管中。白炽灯工作一段时间后，烟将会从______管口冒出(选填“A”或“B”)。正常天气情况下，海岸附近的近地面区域会有“海陆风”现象。由上述实验可知，白天，风是由______(选填“海洋吹向陆地”或“陆地吹向海洋”)。
21.某实验小组设计了如图甲所示的电路“探究串联电路中的电压规律”。
(1)闭合开关后，电压表示数如图乙所示。为了使实验结果更精确，接下来的正确操作是：断开开关，______；
(2)小明同学根据图甲所示的电路完成了实验，并把实验数据记录在下表中：
分析实验数据得出两个实验结论：
①串联电路中总电压等于各用电器两端的电压之和；
②串联电路中各用电器两端的电压相等；
(3)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是______；
(4)该实验另一个不足之处是______；
(5)小亮设计了如图丙所示的电路来“探究串联电路中的电压规律”，他设想当单刀双掷开关接a时，电压表测L1两端的电压；单刀双掷开关接b时，电压表测L2两端的电压，后来他通过实际操作发现，该电路不能完成这个探究实验，这是因为改接后会导致电压表的______。
22.“探究电流与电阻、电压的关系”实验，某实验小组设计了如1图所示电路。电路中的各元件参数为：电源电压6V，定值电阻R(5Ω、10Ω、15Ω、20Ω)，滑动变阻器“20Ω，1A”。
(1)电路中有一根导线接错了，请在这根导线上打“×”，并画出正确的连接方式；
(2)①小明将电路连接正确后，闭合开关，移动滑动变阻器滑片，使定值电阻5Ω两端的电压为1.5V，记录电流表的示数；
②若滑动变阻器的滑片位置没有改变，小明将5Ω电阻换成10Ω电阻，接下来应该将滑片向______(选填“左”或“右”)移动，直到观察到电压表示数为1.5V时，记录电流表示数；
(3)小明换用不同的电阻，重复实验，得到表1中的实验数据，分析表中数据，可得出：______；
表1
(4)小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表2所示，根据表中数据，她无法得到与小明一样的结论，其原因是______；
表2
(5)某同学在实验的过程中，根据实验数据在图甲中画出了甲、乙、丙三个电阻的U−I图像，在图乙中画出了I−R图像，根据图甲可知三个导体中阻值最大的是______(选填“甲”、“乙”或“丙”)，图乙中阴影部分的面积表示______。
23.小华在“伏安法测电阻”的实验中，用到的器材有：电源(两节1.5V的干电池串联)、电流表、电压表和滑动变阻器各一只、待测电阻Rx阻值约为10Ω、导线若干、开关一个。
(1)该实验的原理是______(用公式表示)，连接电路前，开关应处于______状态；
(2)若要使图甲中滑动变阻器的滑片P向B端移动时电流表示数变大，导线a应该接在______(选填“A”或“B”)端；
(3)正确连接电路后，实验时发现电压表有示数，电流表无示数，则电路中故障原因可能是______；
(4)排除故障后，闭合开关，当滑片P移动到某位置时，电压表、电流表示数如图乙所示。若要使电压表的示数变大，则变阻器滑片P向______(选填“A”或“B”)端移动；
(5)完成上述实验后，小华利用图甲电路探究“导体中的电流与电压的关系”。利用五次测量数据绘制的I−U图像如图丙所示，小华要完成这五次实验，滑动变阻器的最大阻值至少为______Ω；
(6)实验中，同组的其他同学操作失误使得电流表被烧坏，于是小华设计了如图丁所示的电路对Rx的阻值进行测量，已知变阻器最大阻值为R，实验步骤如下：
①将滑动变阻器的滑片移至最左端时，电压表的读数为U；
②将滑动变阻器的滑片移至最右端时，读出电压表示数为U1；
③待测电阻的阻值表达式为Rx=______(用已知量R和测量值U、U1表示)。
六、计算题：本大题共2小题，共15分。
24.小丽妈妈用天然气灶做饭时，将质量为2kg的水由20∘C烧至100∘C，天然气灶的加热效率为70%，已知水的比热容为4.2×103J/(kg⋅∘C)，天然气的热值取4.0×107J/m3，求：
(1)水吸收的热量；
(2)天然气完全燃烧放出的热量；
(3)消耗天然气的体积。
25.如图所示的电路中，r、R1和R2均为定值电阻，其中r=2Ω，R1=13Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.6V；将S2切换到2端，电压表V的示数U2=2.7V。求：
(1)电源电压U；
(2)电阻R2的阻值；
(3)电路中的最小电流。
七、综合题：本大题共1小题，共8分。
26.为了响应国家“低碳环保”的号召，小刚家购买了一辆混合动力汽车，如图甲所示。动力装置是由一台汽油机和一台电机组成的，其中，电机既可以充当电动机驱动汽车，又可以充当发电机给蓄电池充电。汽车启动时，汽油机不工作，蓄电池通过电机向车轮输送动力，使汽车行驶；高速行驶、蓄电池储存电能过低时，改由汽油机工作，一方面向车轮输送动力，另外通过电机给蓄电池充电。
(1)高速行驶时，当电机给蓄电池充电时，蓄电池相当于______(选填“用电器”或“电源”)；如图乙所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，转向横杆相当于电路中的______；
(2)汽油机某次用于做功的能量为8.28×107J，该汽油机的效率为60%，求其消耗汽油的质量(汽油热值4.6×107J/kg)；
(3)小刚设计了如图丙所示的“刹车”电路图，上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属滑块M与弹簧套在光滑绝缘的水平细杆上。汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触。汽车向前启动时绿灯亮，汽车刹车时红灯亮。简要分析其工作原理。
答案和解析
1.【答案】B
【解析】解：浸有酚酞试液的脱脂棉团变为红色，说明显示碱性，证明浓氨水有氨气运动到脱脂棉中，氨气与脱脂棉中水结合生成氨水，显碱性，证明有氨气分子运动到脱脂棉中，分子在不停地做无规则运动，故B正确。
故选：B。
根据气体性质和题目信息分析回答此题。
在解此类题时，首先要将题中的知识认知透，然后结合学过的知识进行解答。
2.【答案】D
【解析】解：A、比热容是物质的一种特性，决定于物质的种类和状态，不同物质的比热容一般不同，由表格中数据可知，煤油和冰的比热容相同，故A错误；
B、同种物质状态不同时，比热容会发生变化，例如水和冰是同一种物质的不同状态，它们的比热容就不相同，故B错误；
C、由于铝的比热容大，故相同质量的铝和铜相比较，在吸收相同的热量的情况下，铝块温度变化量小，故C错误；
D、质量相同的水和煤油升高相同的温度，根据Q=cmΔt，比热容大的物质，吸收的热量更多，即水吸收的热量更多，故D正确。
故选：D。
(1)(2)单位质量的某种物质温度升高(或降低)1∘C，吸收(或放出)的热量叫做这种物质的比热容；比热容是物质的一种特性，决定于物质的种类和状态；不同物质的比热容一般不同；
(3)物质吸收或放出的热量用公式Q=cmΔt计算，其中c表示物质的比热容，Δt表示物质温度的变化量；
(4)水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
在分析有关比热容的知识时，据公式Q=cmΔt可看出，这里面的变量有多个，故在分析时要用控制变量的思维来考虑。
3.【答案】D
【解析】解：A.比热容是物质的一种特性，物态不变的情况下，水温升高，水的比热容不变，故A错误；
B.水温升高，水分子热运动速度加剧，故B错误；
C.湿纸膜变干的过程是水的汽化为水蒸气的过程，故C错误；
D.炽热的砖放出热量，通过热传递将热量传递给湿纸膜，故D正确。
故选：D。
(1)比热容是物质的一种特性；物质的比热容只跟物质的种类和状态有关，与物体质量的大小、温度高低、吸收或放出热量的多少均无关；
(2)分子在不停地做无规则运动，温度越高，分子的热运动越剧烈；
(3)物质从液态变为气态的过程叫作汽化，‌这一过程需要吸收热量；
(4)改变物体内能的方式有两种：做功和热传递。
此题考查了比热容、分子热运动、汽化现象及热传递改变物体的内能。
4.【答案】C
【解析】解：燃料的热值是表示燃料燃烧放出热量本领的物理量，热值越大的燃料，完全燃烧相同质量时，放出热量越多，由于液态氢热值较大，完全燃烧相同质量的氢和其他燃料，液态氢放出的热量多，有更多的内能转化成机械能。
故选：C。
燃料的热值是表示燃料燃烧放出热量本领的物理量，热值越大的燃料，完全燃烧相同质量时，放出热量越多，由此可得出结论。
本题主要考查燃料的热值的定义的理解，正确理解热值的定义是解题的关键。
5.【答案】A
【解析】解：A、甲的进气阀关闭，排气阀开启，是排气冲程，依靠飞轮惯性完成，故A正确；
B、丁的进气阀开启，排气阀关闭，活塞向下运动，是吸气冲程；汽油机在吸气冲程中吸入的是空气和雾状汽油的混合物，故B错误；
C、丙的进气阀与排气阀均关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故C错误；
D、进气阀与排气阀均关闭，活塞向下运动，火花塞点火，是做功冲程，将燃料燃烧释放的内能转化为活塞的机械能，故D错误。
故选：A。
(1)汽油机吸气冲程吸入汽缸的物质是汽油和空气的混合物，柴油机吸气冲程吸入汽缸的物质是空气；
(2)汽油机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，根据汽油机工作中，气门开关和活塞上下运动情况判断是什么冲程；
(3)压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能；
(4)汽油机四冲程中做功冲程是靠燃料燃烧释放能量提供动力的，另外三个冲程都靠飞轮的惯性完成。
本题考查了汽油机的四个冲程，要求学生对每个冲程的特点、能量转化等情况十分熟悉才能顺利解答。
6.【答案】D
【解析】解：D.小球在弹跳过程中因为受到空气阻力所以机械能不守恒，小球克服摩擦做功，将部分机械能转化为内能，故D正确；
A.小球在A、B两个位置高度相同，质量相同，重力势能相同，故A错误；
B.小球克服摩擦做功，将部分机械能转化为内能，小球在C位置的机械能大于小球在B位置时的机械能，C位置高度大于B位置，C位置的重力势能大于B位置，无法比较动能大小，故B错误；
C.小球克服摩擦做功，将部分机械能转化为内能，小球在C位置的机械能小于小球在A位置时的机械能，故C错误。
故选：D。
(1)①动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；
②重力势能大小的影响因素：质量、被举起的高度。质量越大，高度越高，重力势能越大；
③机械能=动能+势能；
(2)克服摩擦做功，机械能转化为内能。
本题考查影响机械能大小因素和做功改变物体内能知识的应用，要知道动能、重力势能的影响因素，能判断动能、重力势能、机械能的变化。
7.【答案】C
【解析】解：当文物在展示台上时，金属片A、B、C接通，把电铃短路，铃不响，灯泡亮；当把文物搬离展示台时，金属片B在弹力作用下与金属片A、C分开时，灯泡和电铃串联，此时灯亮铃响，故C正确，ABD错误。
故选：C。
根据电路图可知，当金属片A、C与金属片B分离时，灯泡和电铃串联；当AC与B接触时，电铃被短路，电路为灯泡的基本电路。
本题考查电路的组成，能正确认识通路、短路以及断路三种情况。
8.【答案】B
【解析】解：AC、带正电的玻璃棒与不带电的验电器A接触之后，验电器A带正电，张角分开，用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，B验电器电子转移到A验电器上，A验电器金属箔上的电荷减少，金属箔片张角变小，但不会变为零，金属中能移动的是自由电子，故AC错误。
B、B验电器电子转移到A验电器上，电流方向由验电器A到验电器B，故B正确。
D、验电器B由于失去电子带正电，故D错误。
故选：B。
(1)验电器的工作原理是同种电荷相互排斥。
(2)电子定向移动的方向与电流方向相反。
(3)物体得到电子带负电，物体失去电子带着正电。
本题考查了验电器原理、电流方向等内容，分析清楚电子移动方向是解题的关键，难度适中。
9.【答案】D
【解析】解：AB.由电路图可知，电路为AB半圆弧形电阻的简单电路，当滑片P沿顺时针方向转动时，电路中的总电阻不变，由欧姆定律知电路中的电流I=UR可知，电路中电流始终不变，滑片P顺时针转动时，电压表测量的电阻变大，根据U=IR知，电压表示数变化；故AB错误；
CD、当滑片P逆时针转动时，电路中的总电阻不变，由欧姆定律知电流不变，故C错误，D正确。
故选：D。
(1)由电路图可知，电路为AB半圆弧形电阻的简单电路，电压表测AP弧部分电阻两端的电压当滑片P沿顺时针方向转动时，电路中的总电阻不变，由欧姆定律判断电流的大小；结合电变化，分析电压表示数变化；
(2)当滑片P沿逆时针方向转动时，电路中接入的电阻不变；根据欧姆定律分析电流变化。
本题考查了欧姆定律的应用，要注意金属滑片移动时接入电路中的电阻不变。
10.【答案】A
【解析】解：A、此电路为并联电路，A1表与L1串联，而且是正进负出的连接，故A符合题意；
B、此电路为并联电路，A1表与L1并联，电源短路，故B不符合题意；
C、此电路为并联电路，A1表接在干路上，测量干路电流，且电流表A1的正负接线柱接反了，故C不符合题意；
D、此电路为并联电路，A1表与L1串联，但正负接线柱接反了，故D不符合题意。
故选：A。
电流表应与被测电路串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，然后答题。
本题考查电流表的使用，属于基础考查，主要是会分析电路，难度不大。
11.【答案】D
【解析】解：由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，
∵并联电路干路电流大于各支路电流之和，且两指针的位置相同，
∴A1的量程为0∼3A，分度值为0.1A，干路电流I=1.2A，
A2的量程为0∼0.6A，分度值为0.02A，通过R2支路的电流I2=0.24A，
∴通过R1的电流I1=I−I2=1.2A−0.24A=0.96A。
故选：D。
由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，根据并联电路的电流特点确定两电流表的量程，并根据分度值读出其大小和求出通过R1的电流。
本题考查了电流表的读数和并联电路的特点，分清电路的连接方式和电流表量程的判读是解决本题的关键。
12.【答案】C
【解析】解：
已知两灯串联，闭合开关后，两灯都不亮，若一盏灯短路，则另一盏灯还能发光，所以不可能是一灯短路，只能是断路；
将电压表并联在L1两端时(AB两点间)，测得的电压为0，说明AB之外的其他地方存在断路；将电压表并联到BC两点时(BC两点间)，测得的电压为6V，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡L2的灯丝断了，故C正确。
故选：C。
已知两灯串联，闭合开关后，两灯都不亮，若一盏灯短路，则另一盏灯还能发光，所以不可能是一灯短路，只能是断路；根据电压表的示数分析具体的电路故障。
使用电压表判断电路故障时，将电压表与某一用电器并联，闭合开关，若电压表显示较大示数(接近电源电压)，故障为与电压表并联的用电器断路或串联的用电器短路；若电压表无示数，故障为与电压表并联的用电器短路或串联的用电器断路。
13.【答案】B
【解析】解：为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，只有长度不同，所以应选用的导体是b、c。
故选：B。
影响电阻大小的因素是：材料、长度、横截面积、温度，在探究过程中需用到控制变量法，不加特殊说明，认为温度相同。
本题考查探究电阻大小的影响因素，实验时注意使用控制变量法，控制变量法是物体学研究中经常用到的，例如探究影响浮力大小的因素、影响液体压强大小的因素，电流和电压、电阻的关系、影响滑动摩擦力大小的因素等。
14.【答案】D
【解析】解：由电路图可知，闭合开关，声敏电阻R与小灯泡L串联，电压表测灯泡两端的电压，电流表测电路中的电流；
AB、已知声敏电阻R的阻值随声音的增强而减小，则当声音变强时，声敏电阻R的阻值减小，电路的总电阻减小，由I=UR可知，电路中的电流变大，即电流表示数变大，故A错误；
电路中的电流变大，且灯丝电阻不变，由U=IR可知灯泡两端的电压变大，即电压表示数变大，故B错误；
C、由R=UI可知电压表与电流表示数的比值等于灯丝的电阻，且灯丝电阻不变，所以电压表与电流表示数的比值不变，故C错误；
D、因为电压表和电流表的示数都变大，所以电压表与电流表示数的乘积变大，故D正确。
故选：D。
由图可知，闭合开关，声敏电阻R与小灯泡L串联，电压表测灯泡两端的电压，电流表测电路中的电流；
根据声敏电阻R的阻值随声音的增强而减小可知当声音变强时R的阻值变化，根据电阻的串联和欧姆定律可知电路中电流的变化，由U=IR可知灯泡两端的电压变化(电压表的示数变化)，进而可判断电压表与电流表示数乘积的变化；由欧姆定律可知电压表与电流表示数的比值等于灯丝的电阻，且灯丝电阻不变，据此可知该比值的变化情况。
本题考查了串联电路的特点和欧姆定律的应用，从题中获取有用的信息是关键。
15.【答案】BD
【解析】解：AB、由图象可知，当U1=U2=6V时，I1=0.3A、I2=0.15A，由I=UR可得，两电阻的阻值分别为：R1=U1I1=6V0.3A=20Ω，
R2=U2I2=6V0.15A=40Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当R1两端电压为0V时，R1的阻值仍为20Ω不变，故A错误，B正确；
C、因并联电路中各支路两端的电压相等，所以，当两电阻并联时，根据图中任意一个竖线可知，电流之比为2：1，故C错误；
D、当两电阻串联时，电流相等，根据图中水平线可知，电压之比为1：2，故D正确。
故选：BD。
(1)根据图象读出两电阻两端的电压均为6V时通过的电流，根据欧姆定律求出两电阻的阻值，要注意导体的电阻只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；
(2)当两电阻并联时它们两端的电压相等，根据欧姆定律求出通过RA和RB的电流之比；
(3)当两电阻串联时通过它们的电流相等，根据欧姆定律求出RA和RB两端的电压之比。
本题考查了串并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
16.【答案】机械
升高
压缩

【解析】解：当向内猛推推杆时，活塞对套筒内的空气做功，将机械能转化为空气的内能，使空气内能增大，温度升高，达到艾绒的着火点，从而使艾绒被点燃。
在汽油机的压缩冲程中，活塞向上运动，压缩汽缸内的混合气体，也是将机械能转化为内能，与点火器的能量转化情况相同。
故答案为：机械；升高；压缩。
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
在汽油机的压缩冲程中，活塞向上运动，压缩汽缸内的混合气体，也是将机械能转化为内能。
本题考查四冲程能量的转化及改变内能的方法，属于基础题。
17.【答案】导体
E、O

【解析】解：变阻器上旋钮滑片的材料应选用导体，这样才能使电路顺利接通。驾驶员踩下“油门”，电路中变阻器阻值减小，则应把E、O接入电路，此时接入电路中的电阻丝变短。
故答案为：导体；E、O。
变阻器上旋钮滑片的材料应选用导体；驾驶员踩下“油门”，电路中变阻器阻值减小，此时接入电路中的电阻丝变短。
本题考查了滑动变阻器的使用、导体与绝缘体的辨别，属于基础题。
18.【答案】
【解析】密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成，且两种方式均能开门，所以密码开关和指纹开关并联，电动机在干路中，如图所示：
(1)串联电路的各个用电器相互影响。并联电路的各个用电器互不影响。
(2)根据题意，两个开关并联，电动机安装在干路中。
本题主要了考查了电路的设计；关键是知道串联电路和并联电路的特点及应用。
19.【答案】电流表 串联 变大 保护电路
【解析】解：(1)根据电流表测量时串联在电路中，图中油量表串联在电路中，是电流表；
(2)串联电路，电流只有一条通路，图中各个用电器在同一个电流路径上，是串联；
(3)加油后油面上升通过浮子和杠杆使滑动变阻器连入的电阻变小，总电阻减小，根据欧姆定律知，电源电压不变，在电流变大；
(4)如果没有定值电阻，当滑片到最下端会短路，定值电阻R0的作用是可以防止电路中的电流过大而烧坏仪表，保护电路。
故答案为：
(1)电流表；
(2)串联；
(3)变大；
(4)保护电路。
(1)根据电流表测量时串联在电路中分析；
(2)串联电路，电流只有一条通路，开关控制整个电路；；
(3)加油后油面上升通过浮子和杠杆使滑动变阻器连入的电阻变小，根据欧姆定律分析电流变化；
(4)如果没有定值电阻，则当油箱中的油越来越多的时候，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，可能会烧坏油量表。
本题考查了串、并联电路的区别、动态电路分析，知识点多、综合性强，要求灵活运用所学知识！
20.【答案】升高的温度 相等;相同 慢;强 B;海洋吹向陆地
【解析】解：(1)根据烧水的经验可知，同种物质(水)升温时需要吸收的热量多少与水的质量和升高的温度有关。依据公式Q=cmΔt，质量越大、升高的温度越高，吸收的热量越多。
(2)根据控制变量法知实验中选用质量相等的水和沙子；
用相同的白炽灯，目的是使水和沙子在相同时间内吸收的热量相同。
(3)实验中，加热相等质量的水和沙子，并使它们吸收的热量相同，发现沙子升高的温度比水多，根据比较吸热能力的方法知水的吸热能力比沙子强。
(4)白炽灯工作一段时间后，烟将会从B管口冒出。因为水比沙子的比热容大，吸收相同热量，沙子升温快，箱子内空气温度高，密度小而上升，水的箱子内空气温度低，密度大，所以空气会从水的箱子通过玻璃管流向沙子的箱子，烟会从B管口冒出。该实验模拟的是海风。白天，陆地(沙子)升温快，空气受热上升，海洋(水)升温慢，气压高，风从海洋吹向陆地。
故答案为：(1)升高的温度；(2)相等；相同；(3)慢；强；(4)B；海洋吹向陆地。
(1)根据烧水的经验可知，同种物质(水)升温时需要吸收的热量多少与水的质量和升高的温度有关。
(2)根据控制变量法分析解答；相同的加热器相同时间内放出的热量相同；转换法，通过比较加热时间来判断吸收热量的多少，加热时间越长，吸收的热量越多，可判断水比沙子吸收的热量多。
(3)比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
(4)水比沙子的比热容大，吸收相同热量，沙子升温快，箱子内空气温度高，密度小而上升，水的箱子内空气温度低，密度大，所以空气会从水的箱子通过玻璃管流向沙子的箱子，烟会从B管口冒出。该实验模拟的是海风。白天，陆地(沙子)升温快，空气受热上升，海洋(水)升温慢，气压高，风从海洋吹向陆地。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
21.【答案】换用0∼3V的小量程； 选用了规格相同的两个灯泡； 只进行了一次实验，结论具有偶然性； 正负接线柱接反
【解析】(1)由题意知电压表示数能读出，只是为使结果更精确。闭合开关后，电压表示数如图乙所示。电压表接0∼15V(分度值0.5V)，为了使实验结果更精确，接下来的正确操作是：断开开关，换用0∼3V的小量程。
(3)串联电路中各灯泡两端电压是否相等取决于灯泡的规格。当两个灯泡规格相同时，其电阻相等，根据串联电路分压规律，电阻相等则分压相等。但这只是特殊情况，并非串联电路的普遍规律，所以得出错误结论②，造成结论错误的原因是选用了规格相同的两个灯泡。
(4)一次实验的结果可能受所选器材、实验环境等偶然因素影响。仅通过一组实验数据得出的结论，不能推广到所有串联电路场景中。为得出普遍规律，应更换不同规格的灯泡进行多次实验，收集多组数据后再总结结论，该实验另一个不足之处是只进行了一次实验，结论具有偶然性。
(5)电压表使用时必须保证电流从正接线柱流入、从负接线柱流出。当单刀双掷开关接a时，电压表能正确接入电路。测量L1两端电压；当开关改接 b 时，电流流入电压表的接线柱会变成原来的负接线柱，导致正负接线柱接反，电压表指针会反向偏转，无法正常测量电压。
故答案为：(1)换用0∼3V的小量程；(3)选用了规格相同的两个灯泡；(4)只进行了一次实验，结论具有偶然性；(5)正负接线柱接反。
(1)由题意知电压表示数能读出，只是为使结果更精确。接下来的正确操作是：断开开关，换用0∼3V的小量程。
(3)串联电路中各灯泡两端电压是否相等取决于灯泡的规格。
(4)一次实验的结果可能受所选器材、实验环境等偶然因素影响。仅通过一组实验数据得出的结论，不能推广到所有串联电路场景中。(5)电压表使用时必须保证电流从正接线柱流入、从负接线柱流出。
此题为探究串联电路中的电压规律实验，考查电压表的正确使用以及串联电路的电压特点，还考查了学生对实验数据的处理能力和分析、归纳、总结能力。
22.【答案】(1) 左 电压一定时，导体中的电流与导体的电阻成反比 没有控制电阻两端的电压相等 甲;电压
【解析】解：(1)电流表与定值电阻串联，电压表与定值电阻并联，如图所示：
(2)闭合开关前，滑动变阻器的滑片P置于阻值最大的位置，即左端；
②根据串分压的知识，将5Ω电阻换成10Ω电阻，如果滑动变阻器的滑片不移动，则加在变阻器两端的电压会减小，定值电阻两端的电压变大，电压表的示数变大，为保持电压表的示数不变，则应增大滑动变阻器的阻值，由图知道，应将滑片向左滑动。
(3)由表一中数据，电流与电阻之积为：U=IR=0.3A×5Ω=0.10A×15Ω=1.5V；即为一定值，故可得出结论：电压一定时，导体中的电流与导体的电阻反比。
(4)探究电流与电阻的关系时应控制电阻两端电压不变；由表二数据知道：
UV=IR=0.3A×5Ω≠0.20A×10Ω≠0.15A×15Ω=1.5V；
即电阻的电压是变化的，故他无法得到与小明相同的结论，其原因是没有控制电阻两端的电压相等。
(5)由图甲图知道，加同样电压(3V)时，I甲=0.15A，I乙=0.3A，I丙=0.6A，即：I甲R丙；故甲导体的阻值最大。
图乙图中阴影部分面积，等于电流与电阻之积，因U=IR，故表示的物理量是定值电阻两端的电压。
故答案为：(1)；
(2)左；
(3)电压一定时，导体中的电流与导体的电阻反比；
(4)没有控制电阻两端的电压相等；
(5)甲；电压。
(1)电压表要并联在定值电阻的两端，电流表要串联在电路中；
(2)根据控制变量法和欧姆定律、串联电路的电压和电流规律进行分析；
(3)分析数据得出结论；
(4)在探究电流与电阻的关系时，必须控制定值电阻两端的电压不变；
(5)根据图像中的信息，由欧姆定律进行分析；图乙中的阴影部分表示IR的乘积，即表示电压。
本题探究电流跟电阻的关系，主要考查了电路的连接、注意事项、实验操作、数据分析与处理等。
23.【答案】R=UI;断开 B 待测电阻Rx断路 B 50 U1U−U1R
【解析】解：(1)该实验的原理是电阻R=UI；为了保护电路，连接电路前，开关应处于断开状态；
(2)要使滑动变阻器滑片P向B端移动时电流表示数变大，则滑动变阻器接入电路的电阻应变小，所以需要把B接线柱接入电路，故导线a应该接在B端；
(3)正确连接电路后，电流表无示数，说明电路中可能存在断路；电压表有示数，说明电压表两个接线柱到电源两端是通路，由此可知电路中的故障原因可能是待测电阻Rx断路；
(4)图乙中若要使电压表的示数变大，需增大待测电阻Rx两端的电压，减小滑动变阻器两端的电压，即减小滑动变阻器接入电路中的电阻，所以需要将变阻器滑片P向B端移动；
(5)从丙图可知，当电路中的最小电流I小=0.05A时，滑动变阻器接入电路的电阻最大，此时待测电阻Rx两端的电压Ux=0.5V，则滑动变阻器两端的电压为：U滑=U−Ux=3V−0.5V=2.5V，则滑动变阻器的最大阻值为：R滑大=U滑I小=Ω；
(6)由图可知，Rx与滑动变阻器R串联，当滑动变阻器的滑片移至最左端时，R滑=0，电压表示数等于电源电压U；
当滑动变阻器滑片移至最右端时，R滑=R，电压表测量的是待测电阻两端电压U1，由串联电路中电压的分配规律可得：U1U−U1=RxR；
解得：Rx=U1U−U1R。
故答案为：(1)R=UI；断开；(2)B；(3)待测电阻Rx断路；(4)B；(5)50；(6)U1U−U1R。
(1)伏安法测电阻的实验原理是R=UI；为了保护电路，连接电路前，开关应处于断开状态；
(2)要使滑动变阻器滑片P向B端移动时电流表示数变大，根据欧姆定律可知，滑动变阻器接入电路的电阻应变小，由此判断a接入的位置；
(3)正确连接电路后，电流表无示数，说明电路中可能存在断路；电压表有示数，说明电压表两个接线柱到电源两端是通路，由此分析电路可能的故障原因；
(4)图乙中若要使电压表的示数变大，需增大待测电阻Rx两端的电压，减小滑动变阻器两端的电压，由此分析变阻器滑片P的移动方向；
(5)当电路中的电流最小时，滑动变阻器接入电路的电阻最大，由此进行分析；
(6)当滑动变阻器滑片至最左端时，电压表示数为电源电压U，当滑动变阻器滑片移至最右端时，电压表测量的是待测电阻两端电压U1，滑动变阻器的最大电阻已知，由串联电路中电压的分配规律求出待测电阻的阻值。
本题考查了伏安法测量电阻的原理、连接电路时的注意事项、电路故障分析、欧姆定律的应用、滑动变阻器最大阻值的计算、串联电路中电压的分配规律等知识点，难度较大。
24.【答案】(1)水吸收的热量为6.72×105J (2)天然气完全燃烧放出的热量为9.6×105J (3)消耗天然气的体积为0.024m3。
【解析】解：(1)水吸收的热量：
Q吸=cm(t−t0)=4.2×103J/(kg⋅∘C)×2kg×(100∘C−20∘C)=6.72×105J；
(2)由η=Q吸Q放可得，天然气完全燃烧放出的热量：
Q放=Q吸η=6.72×105J70%=9.6×105J；
(3)由Q放=Vq可得，需要消耗天然气的体积：
V=Q放q=9.6×105J4.0×107J/m3=0.024m3。
答：(1)水吸收的热量为6.72×105J；
(2)天然气完全燃烧放出的热量为9.6×105J；
(3)消耗天然气的体积为0.024m3。。
(1)知道水的比热容、质量、初温和末温，利用Q吸=cm(t−t0)求出水吸收的热量；
(2)知道天然气灶的加热效率，利用η=Q吸Q放计算天然气完全燃烧放出的热量；
(3)根据Q放=Vq求出消耗天然气的体积。
本题考查了吸热公式、热效率公式及燃料完全燃烧放热公式的应用，属于基础题。
25.【答案】(1)电源电压U的大小为3V (2)电阻R2的阻值为9Ω (3)通过电路的最小电流为0.15A
【解析】解：(1)闭合S1，将S2掷于1端，r、R1串联接入电路，电压表测R1两端的电压，
由欧姆定律可得此时通过电路的电流：I1=U1R1=2.6V13Ω=0.2A，
串联电路总电阻等于各部分电阻之和，则电路总电阻：R=r+R1=2Ω+13Ω=15Ω，
电源电压：U=I1R=0.2A×15Ω=3V；
(2)闭合S1，将S2切换到2端，r、R2串联接入电路，电压表测R2两端的电压，
串联电路总电压等于各部分电压之和，所以r两端的电压：Ur=U−U2=3V−2.7V=0.3V，
此时通过电路的电流：I2=Urr=0.3V2Ω=0.15A，
串联电路各处电流相等，由欧姆定律可得电阻R2的阻值：R2=U2I2=Ω；
(3)由于R1
