初中物理北师大版（2024）八年级上册（2024）生活中的透镜巩固练习

这是一份初中物理北师大版（2024）八年级上册（2024）生活中的透镜巩固练习，共13页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。

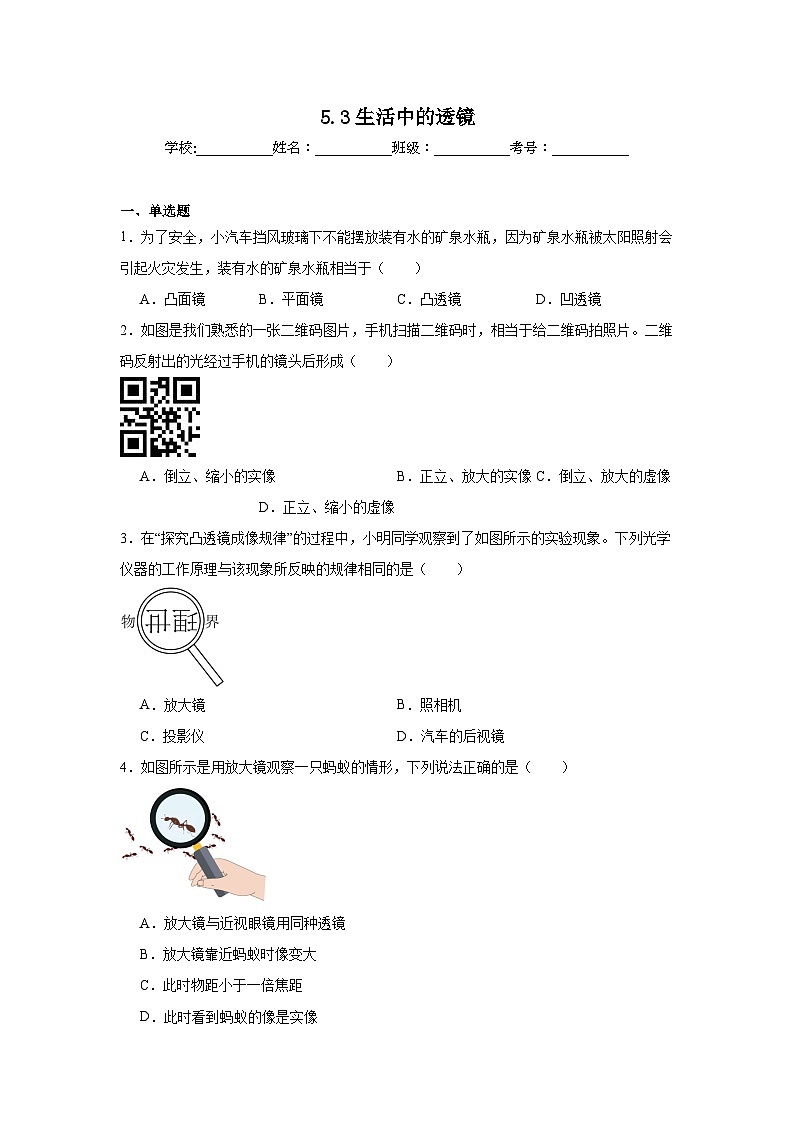

一、单选题
1．为了安全，小汽车挡风玻璃下不能摆放装有水的矿泉水瓶，因为矿泉水瓶被太阳照射会引起火灾发生，装有水的矿泉水瓶相当于（ ）
A．凸面镜B．平面镜C．凸透镜D．凹透镜
2．如图是我们熟悉的一张二维码图片，手机扫描二维码时，相当于给二维码拍照片。二维码反射出的光经过手机的镜头后形成（ ）
A．倒立、缩小的实像B．正立、放大的实像C．倒立、放大的虚像D．正立、缩小的虚像
3．在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。下列光学仪器的工作原理与该现象所反映的规律相同的是（ ）
A．放大镜B．照相机
C．投影仪D．汽车的后视镜
4．如图所示是用放大镜观察一只蚂蚁的情形，下列说法正确的是（ ）
A．放大镜与近视眼镜用同种透镜
B．放大镜靠近蚂蚁时像变大
C．此时物距小于一倍焦距
D．此时看到蚂蚁的像是实像

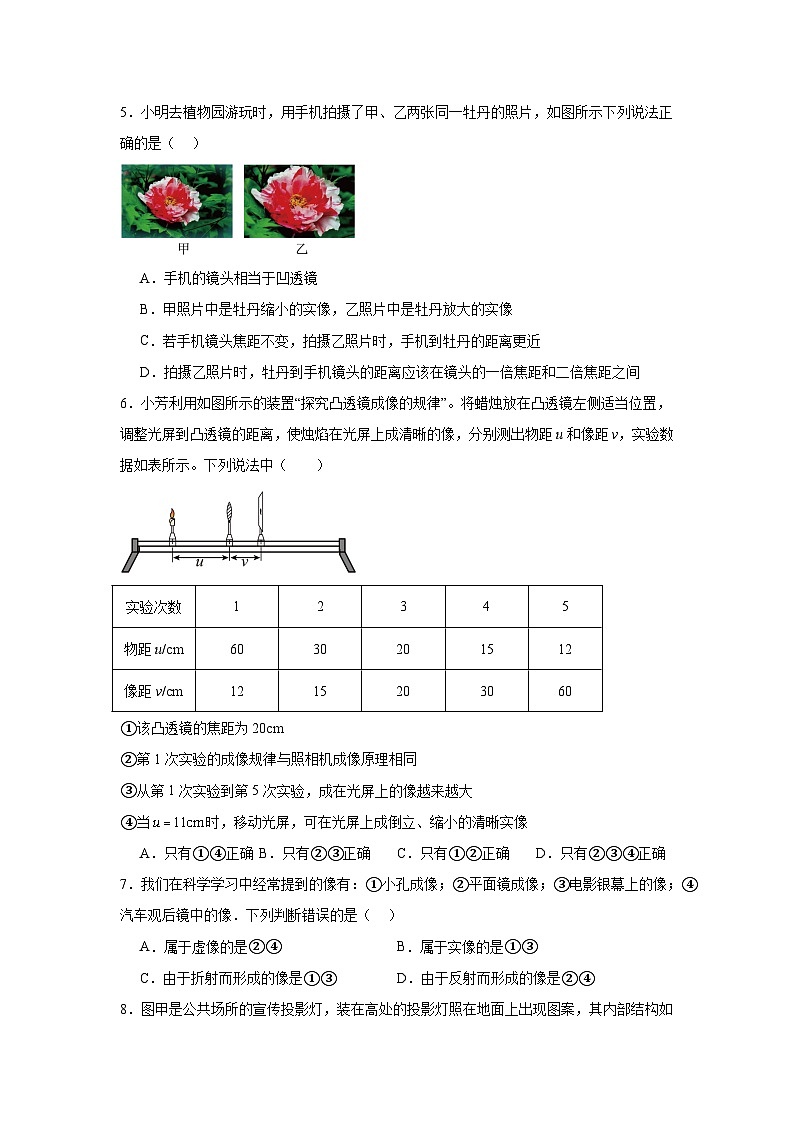

5．小明去植物园游玩时，用手机拍摄了甲、乙两张同一牡丹的照片，如图所示下列说法正确的是（ ）
A．手机的镜头相当于凹透镜
B．甲照片中是牡丹缩小的实像，乙照片中是牡丹放大的实像
C．若手机镜头焦距不变，拍摄乙照片时，手机到牡丹的距离更近
D．拍摄乙照片时，牡丹到手机镜头的距离应该在镜头的一倍焦距和二倍焦距之间
6．小芳利用如图所示的装置“探究凸透镜成像的规律”。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距u和像距v，实验数据如表所示。下列说法中（ ）

①该凸透镜的焦距为20cm
②第1次实验的成像规律与照相机成像原理相同
③从第1次实验到第5次实验，成在光屏上的像越来越大
④当时，移动光屏，可在光屏上成倒立、缩小的清晰实像
A．只有①④正确B．只有②③正确C．只有①②正确D．只有②③④正确
7．我们在科学学习中经常提到的像有：①小孔成像；②平面镜成像；③电影银幕上的像；④汽车观后镜中的像．下列判断错误的是（ ）
A．属于虚像的是②④B．属于实像的是①③
C．由于折射而形成的像是①③D．由于反射而形成的像是②④

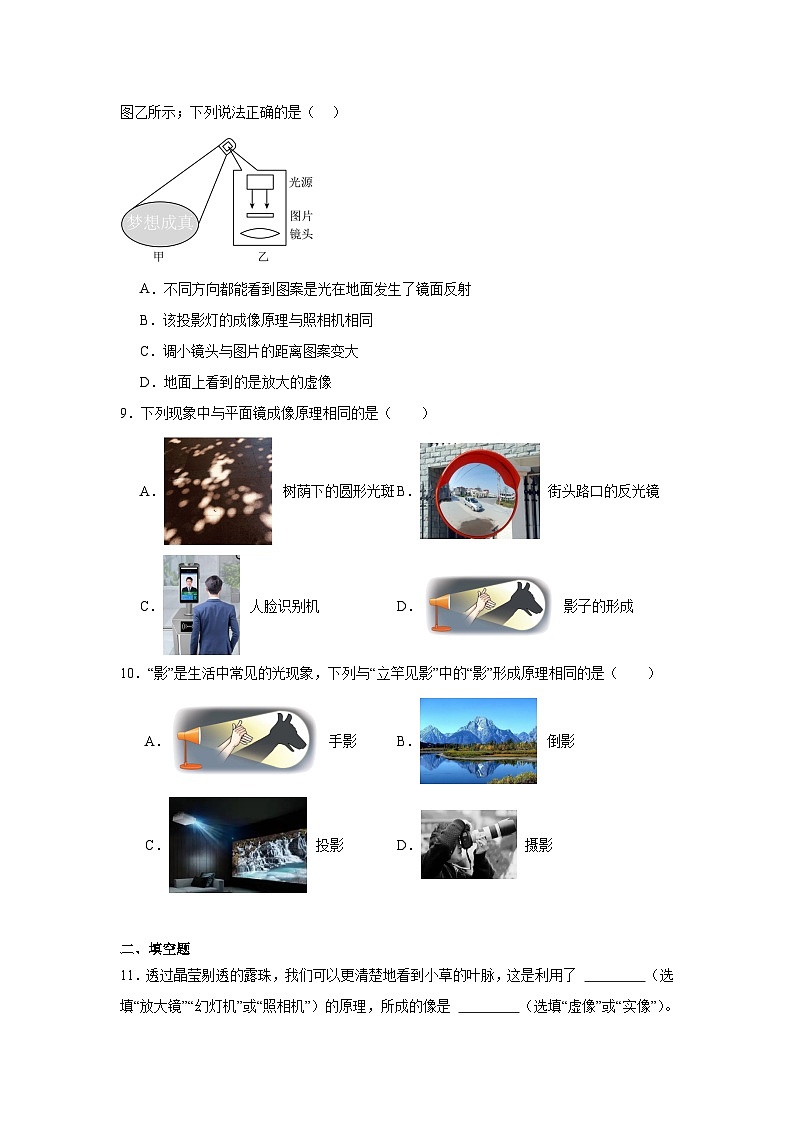

8．图甲是公共场所的宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部结构如图乙所示；下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了镜面反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变大
D．地面上看到的是放大的虚像
9．下列现象中与平面镜成像原理相同的是（ ）
A． 树荫下的圆形光斑B． 街头路口的反光镜
C． 人脸识别机D． 影子的形成
10．“影”是生活中常见的光现象，下列与“立竿见影”中的“影”形成原理相同的是（ ）
A． 手影B． 倒影
C． 投影D． 摄影
二、填空题
11．透过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了 （选填“放大镜”“幻灯机”或“照相机”）的原理，所成的像是 （选填“虚像”或“实像”）。
12．今年3月，东莞再次受到新冠疫情的影响，如图所示，是张老师利用手机为同学们直播网课的情景。手机的镜头相当于 （选填“凸透镜”或“凹透镜”），当手机取景框内只看到屏幕时，为了让同学们同时看到屏幕和老师，手机应该 （选填“远离”或“靠近”）屏幕，老师在手机中成的是 （选填“放大”或“缩小”）的像。

13．自制水滴显微镜的过程是：在透明塑料板上先滴一滴大小合适的水滴，透过水滴观察下方的黑色箭头（如图a），可以看到黑色箭头成 立、放大的像，此时小水滴相当于 透镜；再用一个 透镜作为目镜，缓慢调节透镜与水滴间的距离（如图b），就会看到箭头更为放大的像。
14．用手机扫描二维码，相当于给二维码拍了一张照片，二维码成 （选填“倒立”或“正立”）的像，手机镜头远离二维码，二维码在手机中所成的像会 （选填“变大”或“变小”）。
15．如图所示，航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原理与 （选填“放大镜”或“照相机”）的相同，所成的是倒立、缩小的 （选填“实”或“虚”）像。
16．如图是物理兴趣小组的“自制水滴显微镜”，在实验中，应使被观察物体、小水滴、凸透镜在同一竖直直线上，且始终保持凸透镜是水平的，眼睛离凸透镜不要太近。图中的水滴相当于一个 镜。
17．用显微镜观察物体时，物镜对物体所成的像是一个放大的 （填“虚”或“实”）像，道理就像 的镜头成像一样，目镜的作用则像一个 ，再次对这个像成放大的 （填“实”或“虚”）像。
18．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了 镜的功能，形成了放大的 （选填“实”或“虚”）像，这是由于光的 射现象的结果。
19．我们利用天文望远镜看到的物体是 （选填“放大”或“缩小”）的像，像相对于天体在人眼中的 变大。
20．如图是物理兴趣小组的“自制水滴显微镜”，在实验中，应使被观察物体、小水滴、凸透镜在同一竖直直线上，且始终保持凸透镜是水平的，眼睛离凸透镜不要太近。图中的水滴相当于一个凸透镜，透过它应该能看到一个倒立、 （选填“放大”或“缩小”）的 像（选填“实”或“虚”），人眼通过显微镜观察物体时看到的是 像（选填“实”或“虚”）；若要使看到的像更大，应该适当 （选填“增大”或“减小”）水滴与物体的距离，并调整凸透镜的位置。
三、实验题
21．在学习完光现象和透镜知识后，李老师布置了一个跨学科实践的作业：制作望远镜，某小组在制作的过程中发现了一些问题，请你帮助该小组答疑解惑。
(1)如图是天文爱好者用的望远镜，小婉在了解望远镜的基本构造后，应该选择 （选填“凸透镜”或“凹透镜”）作为望远镜的物镜，它相当于 （选填“投影仪”“照相机”或“放大镜”）的镜头，成倒立缩小的 （选填“实”或“虚”）像。目镜的作用相当于 （选填“投影仪”“照相机”或“放大镜”），负责将这个像进一步放大，并呈现给我们的眼睛；
(2)在确定好放大倍率后，他们选择好了目镜和物镜，除了需要满足焦距的要求，物镜的直径还要比目镜的直径 （选填“大”或“小”）一些；
(3)他们根据设计方案制作完毕后进行望远调试，改变物镜与目镜之间的距离，直到望远镜中看到远处物体清晰的像为止。在观察较近处的物体时，需要 （选填“伸长”或“缩短”）物镜与目镜之间的距离。
四、综合题
22．如图甲是投影仪成像原理图，但在生活中，我们需要装上平面镜来进行使用，如图乙所示，在图乙中平面镜的作用是 。若将凸透镜向上移动一点，屏幕需向 （选填“左”或“右”）移动才能看到清晰的像，此时所成的像比之前更 （选填“大”或“小”）。凸透镜的作用是使投影片在屏幕上成 （选填“等大”、“缩小”或“放大”）的实像，此时如果有一只飞虫停在透镜下表面，则屏幕上 （选填“一定能”、“可能”或“不能”）出现飞虫的像。
23．2022年3月23日，“天宫课堂”第二课在中国空间站开讲；神舟十三号乘组航天员给全中国的孩子们上了一堂精彩的太空课。
（1）如图甲是航天员在演示“神奇的太空小水球”；一开始将水注入水膜之中形成一个漂亮的完整水球，该水球可以被看作一个 镜；当她的脸距离水球球心30cm时，我们透过水球看到了倒立、缩小的人像，其原理与生活中的 （选填“投影仪”、“照相机”或“放大镜”）原理相同，该水球的焦距可能是 。
A．30cm B．7cm C．15cm D．45cm
（2）随后，航天员在太空失重环境下向水球中间注入一个气泡，通过水球看到她的正立、倒立的两个像，如图乙所示，通过简化如图丙，可知其中正立的像是光经过1、2两个 （填“凸”或“凹”）透镜形成的像，当光经过3、4区域时，所成的像是倒立、缩小的 像；
（3）安装在神舟十三号轨道舱内的摄像机拍摄到了一颗擦身而过小行星，按照从左到右的次序如图丁所示（镜头的焦距不变）；在此过程中，小行星与神舟十三号的距离在变大，摄像机的镜头在 （选填“前推”或“后缩”）。
《5.3生活中的透镜》参考答案
1．C
【详解】装有水的矿泉水瓶，其形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，可以将射来的太阳光会聚于一点，会聚点的温度比较高，可能会引起火灾。
故选C。
2．A
【详解】手机扫描二维码，利用的是照相机的成像原理，物距大于二倍焦距，成倒立缩小的实像。
故选A。
3．C
【详解】由图可知，所成的像是倒立放大的像。
A．放大镜所成的像是正立、放大的虚像，故A不符合题意；
B．照相机所成的是倒立、缩小的实像，故B不符合题意；
C．投影仪所成的像是倒立、放大的实像，故C符合题意；
D．汽车后视镜是凸面镜，发散光线，拓宽司机的视野，故D不符合题意。
故选C。
4．C
【详解】A．放大镜是一个凸透镜，对光线具有会聚作用，近视眼镜是凹透镜，对光线具有发散作用，故A错误；
BCD．用放大镜观察小蚂蚁的形体时，观察到蚂蚁的像是正立的，所以蚂蚁到放大镜的距离要小于焦距，这样才可以成放大、正立的虚像；根据凸透镜的成像特点知，凸透镜成虚像时，物近像近像变小，所以放大镜靠近蚂蚁时，物距变小，像距变小，所成的像变小，故BD错误，C正确。
故选C。
5．C
【详解】A．手机的镜头相当于凸透镜，对光具有会聚作用，故A错误；
B．照相机成的像都是倒立、缩小的实像，所以甲和乙都是牡丹缩小的实像，故B错误；
C．若手机镜头焦距不变，拍摄乙照片时，乙照片的像距较大，物距较小，则拍摄乙照片时手机到牡丹的距离更近，故C正确；
D．照相机成的是倒立缩小的实像，根据凸透镜成像规律可知牡丹到手机镜头的距离应该大于二倍焦距，故D错误。
故选C。
6．B
【详解】①凸透镜成像中，物距等于像距时，物与像为2f位置，由表格中数据得
则
故①不符合题意；
②第1次实验中物距大于像距，此时成的像是倒立缩小的实像，成像规律与照相机成像原理相同，故②符合题意；
③从第1次实验到第5次实验，像距越来远大，成在光屏上的像越来越大，故③符合题意；
④当
时，在移动光屏，可在光屏上成倒立、放大的清晰实像，故④不符合题意，
故B符合题意，ACD不符合题意。
故选B。
7．C
【详解】①小孔成像是由光的直线传播形成的实像．
②平面镜成像是由光的反射形成的虚像．
③电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像．
④汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像．
故C选项符合题意；
8．C
【详解】A．不同方向都能看到图案是光在地面发生了漫反射，光照射到凹凸不平的地面，发生了漫反射，导致各个方向都能够看到图案，故A错误；
B．该投影灯的成像原理与投影仪相同，都是物距小于像距，物距在一倍焦距和两倍焦距之间，成的是倒立的放大的实像；而照相机利用的是物距大于二倍焦距成倒立缩小的实像，故B错误；
C．调小镜头与图片的距离图案，减小物距，根据凸透镜成实像规律可知，物近像远像变大，所以，调小镜头与图片的距离图案变大，故C正确；
D．能够在地面上承接到的像，是实像，而不是虚像，故D错误。
故选C。
9．B
【详解】平面镜成像的原理是光的反射。
A．树荫下的圆形光斑是由光的直线传播形成的，故A不符合题意；
B．街头路口的反光镜的成像原理是光的反射，故B符合题意；
C．人脸识别机的镜头是一个凸透镜，其成像原理是光的折射，故C不符合题意；
D．影子是由光的直线传播形成的，故D不符合题意。
故选B。
10．A
【详解】“立竿见影”中的“影”指的是影子是因为光的沿直线传播形成的。
A．手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，故A符合题意；
B．倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与其原理是光的反射，故B不符合题意；
C．投影是投影仪利用凸透镜成倒立、放大、实像，透镜是光的折射原理，故C不符合题意；
D．摄影是照相机利用凸透镜成倒立、缩小、实像，透镜是光的折射原理，故D不符合题意。
故选A。
11． 放大镜 虚像
【详解】[1][2]露珠中间厚，边缘薄，形成一个水凸透镜，叶脉在水凸透镜的一倍焦距以内，成正立放大的虚像，和放大镜的原理是相同的。
12． 凸透镜 远离 缩小
【详解】[1][2][3]手机的镜头相当于一个凸透镜，物体通过它可以成倒立、缩小的实像；当手机取景框内只看到屏幕时，为了让同学们同时看到屏幕和老师，应使像变小，像距变小，物距变大，手机应该远离屏幕，老师在手机是倒立、缩小的实像。
13． 倒 凸 凸
【详解】[1]在透明塑料板上先滴一滴大小合适的水滴，物距小于像距，透过水滴观察下方的黑色箭头（如图a），可以看到黑色箭头成倒立放大的实像。
[2]此时的水滴相当于是一个凸透镜。
[3]为了箭头能成更为放大的像，增加一个凸透镜作为目镜，利用放大镜的特点。
14． 倒立 变小
【详解】[1]用手机扫描二维码，相当于给二维码拍了一张照片，二维码成倒立、缩小的实像。
[2]手机镜头远离二维码，物距变大，像距变小，二维码在手机中所成的像会变小。
15． 照相机 实
【详解】[1][2]水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，由凸透镜成像规律可知，实像都是倒立的，所以由图可知，我们看到的是王老师倒立、缩小的实像；生活中照相机成的像也是倒立、缩小的实像，与这一成像原理相同。
16．凸透
【详解】在“自制水滴显微镜”中，水滴中间厚、边缘薄，符合凸透镜的结构特点（凸透镜是中间厚、边缘薄的透镜）。而显微镜的物镜需要成倒立、放大的实像，凸透镜在物距小于二倍焦距大于一倍焦距时能成这样的像，所以水滴相当于一个凸透镜，起到类似显微镜物镜的作用，对被观察物体进行初次放大。
17． 实 投影仪 放大镜 虚
【详解】[1]显微镜成像原理告诉我们，物体经物镜后成一个倒立放大的实像，这个实像在目镜的焦点以内，再经目镜成一个正立放大的虚像。
[2]因物镜对物体所成的像为倒立放大的实像，故就像投影仪的镜头成像一样。
[3]因目镜对物体所成的像为正立放大的虚像，故目镜的作用就像一个放大镜。
[4]由题意可知，目镜的作用是再次对这个像成放大的虚像。
18． 放大 虚 折
【详解】[1][2]露珠在外形上相当于一个凸透镜，而叶子离露珠较近，处于凸透镜焦距以内，成正立、放大的虚像。
[3]露珠在外形上相当于一个凸透镜，凸透镜成像是光的折射现象。
19． 缩小 视角
【详解】[1][2]望远镜中物镜是凸透镜，其成像原理是物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，成倒立、缩小的实像。目镜的作用当于一个放大镜，用来把这个像放大，由于像被拉近，靠近人眼，像相对于天体在人眼中的视角变大，所以使我们看到远处物体的像大而清晰。
20． 放大 实 虚 减小
【详解】[1][2][3]由图可知，凸透镜在上面，应该是目镜；水滴靠近物体，应该是物镜，成的是倒立、放大的实像；凸透镜相当于一个放大镜，成的是一个正立、放大的虚像，则人眼通过显微镜观察物体时看到的是虚像。
[4]若要使看到的像更大，则像距变大，物距减小，应该适当减小水滴与物体的距离，并调整凸透镜的位置。
21．(1) 凸透镜 照相机 实 放大镜
(2)大
(3)伸长
【详解】（1）[1][2][3][4]望远镜的物镜是一个凸透镜，使用望远镜时，物体到物镜的距离大于物镜的2倍焦距，所以望远镜的物镜所成的是物体倒立、缩小的实像，与照相机的原理相同；而望远镜的目镜到物体实像的距离小于目镜的1倍焦距，目镜相当于放大镜，成正立、放大的虚像。
（2）望远镜物镜的作用是将远处的物体成像在焦点附近，其直径较大以汇聚更多的光线；目镜则用于放大这个已经成像的物体，其直径较小‌，因此物镜的直径还要比目镜的直径大一些。
（3）凸透镜成实像时，根据“物近像远像变大”可知，若想要用望远镜来观察较近处的物体，物距变短了，像距变远了，像变大了，也就更靠近目镜，对于目镜而言物距变小了，放大镜成虚像规律是物近像近像变小，所以为了便于观察就要把像放大些方法就是增大目镜的物距，具体操作就是适当增大物镜和目镜之间的距离。
22． 改变光的传播方向 右 小 放大 不能
【详解】[1]投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用。
[2][3]若将凸透镜向上移动一点，则物距增大，要使屏幕上呈清晰的像，应减小像距，故屏幕向右移动，像距变小，像变小。
[4]投影仪是利用物体位于凸透镜一倍焦距和二倍焦距之间，成倒立放大的实像工作的。
[5]凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果有一只飞虫在透镜和投影片之间飞过，则屏幕上不能形成小虫清晰的像。
23． 凸透 照相机 B 凹透镜 实 后缩
【详解】（1）[1][2][3]水球具有中间厚、边缘薄的特点，则水球相当于一个凸透镜，所以可以看到王亚平的倒立、缩小的实像，与照相机的成像原理相同，此时物距大于二倍焦距，即
30cm>2f
则
f
