物理八年级上册生活中的透镜课堂检测

这是一份物理八年级上册生活中的透镜课堂检测，共9页。试卷主要包含了2生活中的透镜等内容，欢迎下载使用。
一、单选题

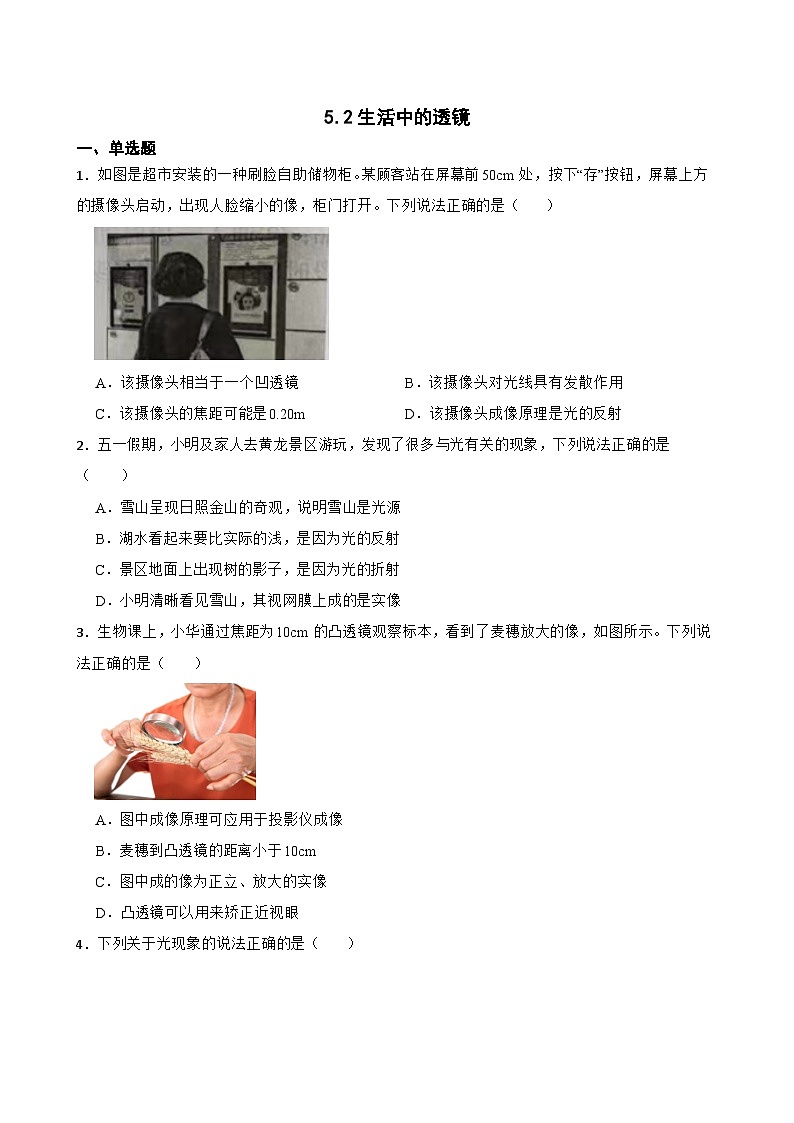

1．如图是超市安装的一种刷脸自助储物柜。某顾客站在屏幕前50cm处，按下“存”按钮，屏幕上方的摄像头启动，出现人脸缩小的像，柜门打开。下列说法正确的是（ ）
A．该摄像头相当于一个凹透镜B．该摄像头对光线具有发散作用
C．该摄像头的焦距可能是0.20mD．该摄像头成像原理是光的反射
2．五一假期，小明及家人去黄龙景区游玩，发现了很多与光有关的现象，下列说法正确的是（ ）
A．雪山呈现日照金山的奇观，说明雪山是光源
B．湖水看起来要比实际的浅，是因为光的反射
C．景区地面上出现树的影子，是因为光的折射
D．小明清晰看见雪山，其视网膜上成的是实像
3．生物课上，小华通过焦距为10cm的凸透镜观察标本，看到了麦穗放大的像，如图所示。下列说法正确的是（ ）
A．图中成像原理可应用于投影仪成像
B．麦穗到凸透镜的距离小于10cm
C．图中成的像为正立、放大的实像
D．凸透镜可以用来矫正近视眼

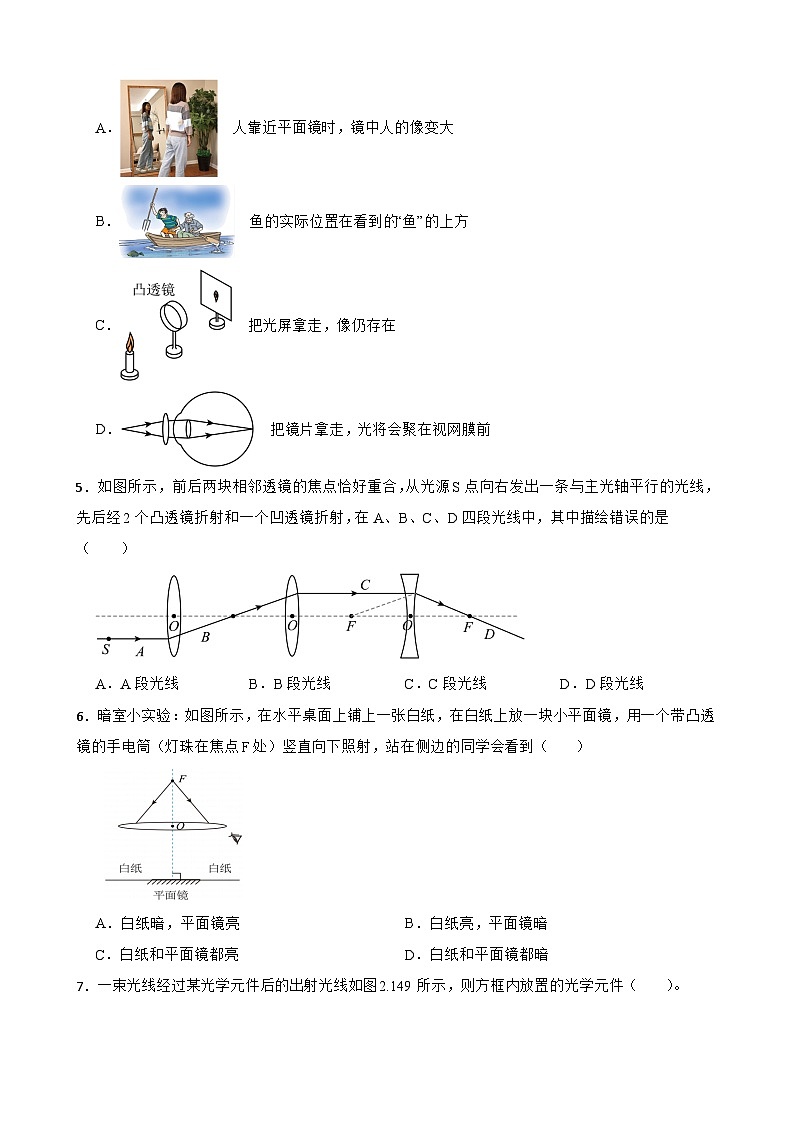

4．下列关于光现象的说法正确的是（ ）
A． 人靠近平面镜时，镜中人的像变大
B． 鱼的实际位置在看到的“鱼”的上方
C． 把光屏拿走，像仍存在
D． 把镜片拿走，光将会聚在视网膜前
5．如图所示，前后两块相邻透镜的焦点恰好重合，从光源S点向右发出一条与主光轴平行的光线，先后经2个凸透镜折射和一个凹透镜折射，在A、B、C、D四段光线中，其中描绘错误的是（ ）
A．A段光线B．B段光线C．C段光线D．D段光线
6．暗室小实验：如图所示，在水平桌面上铺上一张白纸，在白纸上放一块小平面镜，用一个带凸透镜的手电筒（灯珠在焦点F处）竖直向下照射，站在侧边的同学会看到（ ）
A．白纸暗，平面镜亮B．白纸亮，平面镜暗
C．白纸和平面镜都亮D．白纸和平面镜都暗

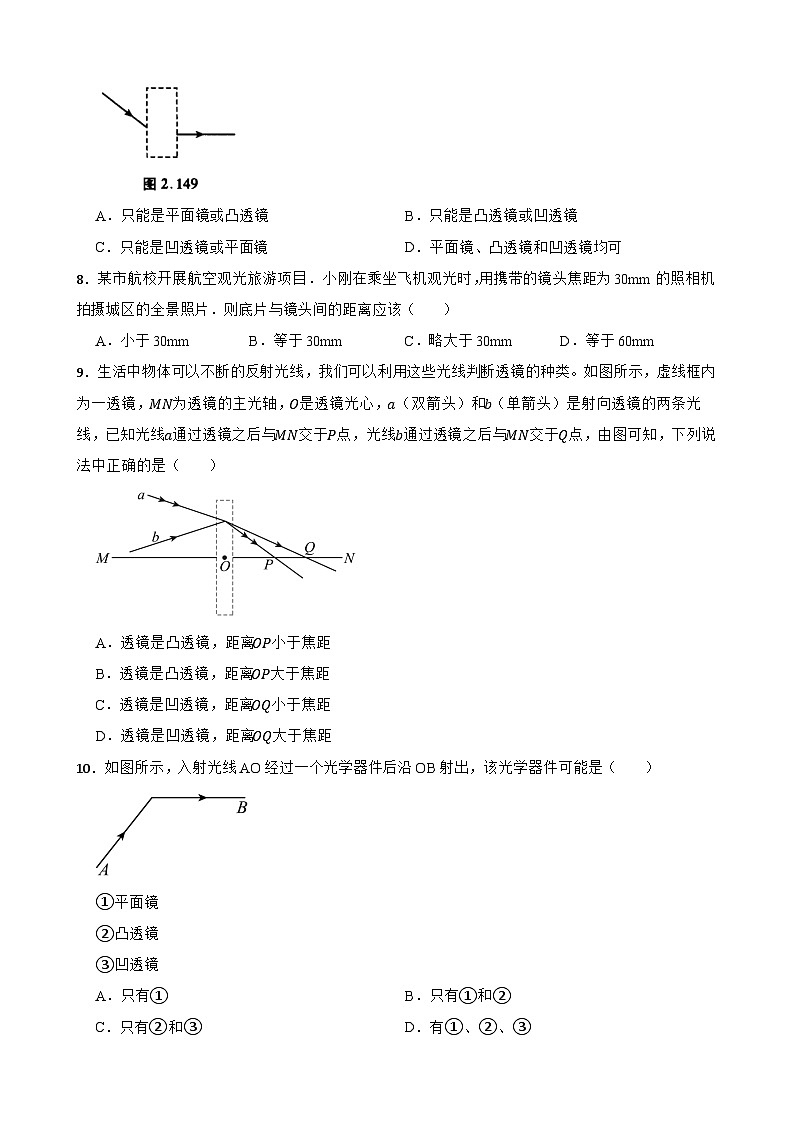

7．一束光线经过某光学元件后的出射光线如图2.149所示，则方框内放置的光学元件（ ）。
A．只能是平面镜或凸透镜B．只能是凸透镜或凹透镜
C．只能是凹透镜或平面镜D．平面镜、凸透镜和凹透镜均可
8．某市航校开展航空观光旅游项目．小刚在乘坐飞机观光时，用携带的镜头焦距为30mm的照相机拍摄城区的全景照片．则底片与镜头间的距离应该（ ）
A．小于30mmB．等于30mmC．略大于30mmD．等于60mm
9．生活中物体可以不断的反射光线，我们可以利用这些光线判断透镜的种类。如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点，由图可知，下列说法中正确的是（ ）
A．透镜是凸透镜，距离OP小于焦距
B．透镜是凸透镜，距离OP大于焦距
C．透镜是凹透镜，距离OQ小于焦距
D．透镜是凹透镜，距离OQ大于焦距
10．如图所示，入射光线AO经过一个光学器件后沿OB射出，该光学器件可能是（ ）
①平面镜
②凸透镜
③凹透镜
A．只有①B．只有①和②
C．只有②和③D．有①、②、③
二、填空题
11． 在外出游玩时我们要提升安全意识，如：在森林里不能随意丢弃装有水的透明矿泉水瓶；因为它相当于一个 透镜，对太阳光有 作用，可能会导致森林火灾；从岸上看清澈池塘的深度比实际的要浅，这是由于光的 现象造成的，所以我们不要贸然下水，以免发生意外。
12．一家汽车美容店的门口贴着如图所示的“爱车小贴上”，这是因为车身上的小水珠相当于 ，对光有 作用。
13．（1）敲击某音叉后，用示波器采集到该音叉声音的波形图如图甲所示，当用更大的力敲该音叉时，采集到的波形图是可能图中的 。图中的 比图甲声音的音调高。（以上两空均选填“A”、“B”、“C”或“D”）
（2）根据下图所示的入射光线和折射光线，甲方框中应放入 （选填“凸”、“凹”）透镜。乙方框中应放入 （选填“凸”、“凹”）透镜。
14．小明用透镜观察自己的手指，现象如图甲所示，则他用的是一个 （选填“凸”或“凹”）透镜；若要图甲中手指的像变得更大，透镜应适当 （选填“远离”或“靠近”）手指；如图乙所示，通过此透镜观察窗外远处的房屋 （选填“放大”“等大”或“缩小”）的像。
15．如图2.138所示，两端开口的圆筒内嵌有一凸透镜，透镜主光轴恰好与圆筒中轴线重合。为了测出该透镜的焦距以及透镜在圆简内的位置，小李同学做如下实验：在圆筒左侧凸透镜的主光轴上放置一点光源S，在图2.138圆筒右侧垂直凸透镜的主光轴方向固定一光屏，点光源 S与光屏的距离为L。左右移动圆筒，当圆筒左端面距离点光源S为a时，恰好在光屏上成一个清晰的像；将圆筒向右水平移动距离b，光屏上又出现了一个清晰的像。则凸透镜和圆筒左端面的距离x为 ，该透镜的焦距f为 。
16．如图2.159所示，不透光小圆盘P和小圆形发光面S的半径均为R，平行、竖直放置，两者相距2d。在它们正中间放置一个焦距为2d的凹透镜L，透镜的主光轴通过P和S的圆心。在P的右侧距P为d处，放置一平行于圆盘面的光屏M(足够大)，则不透光圆盘P在光屏M上形成的本影(发光面S发出的任何光线都不能进人该区域内)面积为 ；不透光圆盘P在光屏M上形成的半影(发光面S发出的光线中只有部分能进入该区域内)面积为 。
三、简答题
17．烈日下，小明与几个同学到海滩游玩烧烤，待到点火时，却发现忘记带火柴了，他们几个人的包中只有绳子、玻璃、放大镜镊子、纸等物品，请你替他们想一想， 可以用什么办法取火？并简述这样做的理由．
四、作图题
18．如图所示，水面是凸透镜的主光轴，F是其焦点。请在图中作出a光线的入射光线和它进入水中折射光线的大致位置。
五、实验探究题
19．如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）
（1）操作：将光屏 ；
（2）判断方法： 。
六、综合题
20．如图2.162所示，复印机的打1描器由截面为正六边形、表面为镜面的柱体构成，正六边形的边长为a，柱体可以绕转动轴O转动(如图所示)。在扫描器右侧并排竖直放置一个薄透镜，透镜的焦距为f，透镜的主光轴通过扫描器的转动轴0。在透镜右焦平面上放置一光屏，光屏的中心位于主光轴上。现有一竖直光束，其延长线与转动轴的距离为a2，从图示位置射向扫描器。
（1）请用尺规作图，画出该光线通过系统后射到光屏上的位置。
（2）求射到主光轴上方光屏的光点到主光轴的最大距离d。
七、科普阅读题
21．阅读短文，回答问题。
菲涅尔透镜
甲图中图1是平凸透镜的截面图，由光学知识可知，平行光由平凸透镜左侧垂直入射时，在透镜中传播方向不变，只有经透镜另一侧曲面时才会发生偏折，并会聚于焦点。若在图2中将平凸透镜阴影部分去掉，保留图中曲面的白色部分，并将其向左平移到透镜平面处，即图3，这样的透镜叫作菲涅尔透镜（又称螺纹透镜）。菲涅尔透镜与平凸透镜一样，仍能将平行于主光轴的光会聚于焦点。
与平凸透镜相比，光在菲涅尔透镜中传播时减少了在透镜中直线传播的部分，只保留透镜发生折射的曲面，因此，在节省透镜材料的同时也减少了光在透镜中传播的光能损失。菲涅尔透镜有着广泛的应用，如图乙为手机闪光灯上用到的菲涅尔透镜，从上方俯视，它由多个同心圆的玻璃组成，大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一，它能提高单位面积上获得的光能，当透镜非螺纹面垂直面向太阳光时，光聚焦在电池片上，将会聚更多的能量，需要的电池面积变小，大大节约了成本。
（1）当平行光由平凸透镜平的一面垂直入射时，在 时才会发生偏折；
（2）菲涅尔透镜与平凸透镜的工作原理 （选填“相同”或“不同”）；
（3）如图丙所示，F、OO'分别是菲涅尔透镜的焦点和主光轴，请画出入射光线经过菲涅尔透镜后的光路 ；
（4）下列关于菲涅尔透镜的说法，正确的是。
A．与相同直径的平凸透镜相比，要损失更多的光能
B．菲涅尔透镜实质上是由一圈圈凸透镜和凹透镜组成的
C．与相同直径的平凸透镜相比，所用材料更少
参考答案
1．C
2．D
3．B
4．C
5．D
6．B
7．D
8．C
9．A
10．D
11．凸；会聚；折射
12．凸透镜；会聚
13．A；B；凹；凹
14．凸；远离；缩小
15．L−2a−b2；L2−b24L
16．16πR29；20πR29
17．可以用放大镜对准太阳光，将会聚光照在纸上，这样可以取火．这样做的理由是凸透镜对光有会聚作用。
18．
19．（1）向左移动
（2）若光斑一直变小，则为凹透镜；若光斑先变小后变大，则为凸透镜
20．（1）
（2）柱体从图示位置转过60°，入射点的法线与竖直方向的夹角从30增加到60又减小到30°，因此柱体在转动过程中，反射光线与入射光线的最大夹角为120°，所以反射光线偏离主光轴(主光轴上方)的最大夹角为30°，作出与反射光线平行的副光轴交于焦平面，找到副焦点，并画出折射光线，如图2.178所示，可见d= ftan30° =33f
21．（1）经透镜另一侧曲面
（2）相同
（3）
（4）C
