13.4家庭电路（培优课件）--北师大版物理九年级全一册

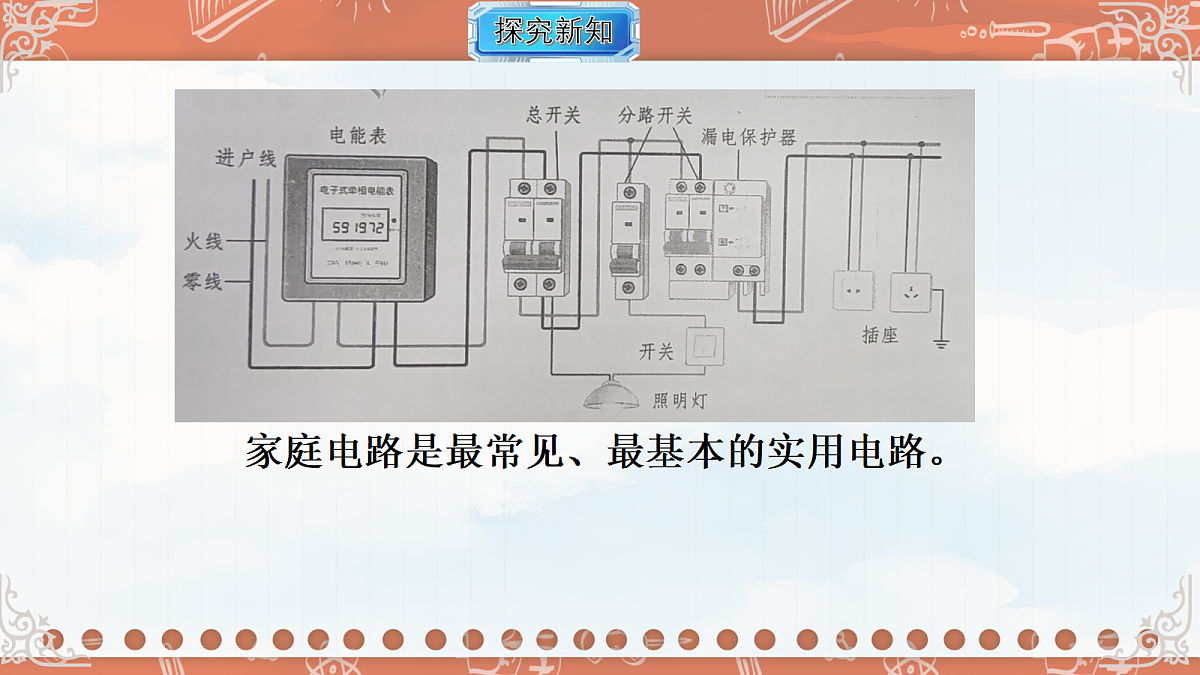

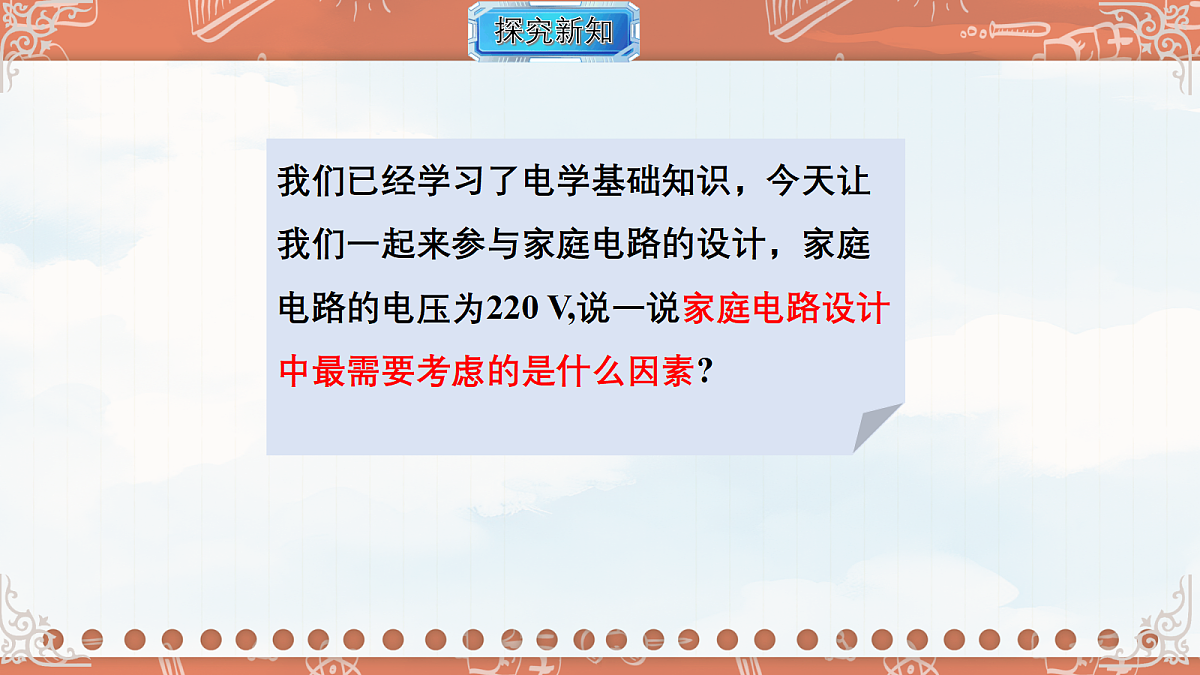

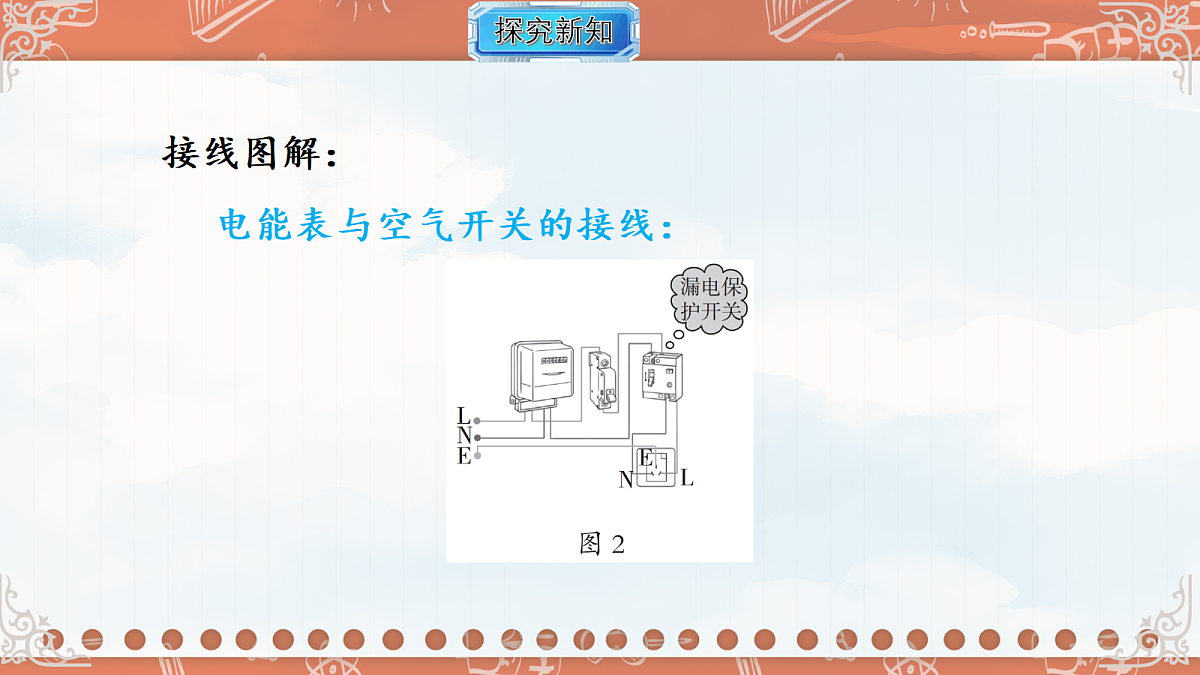

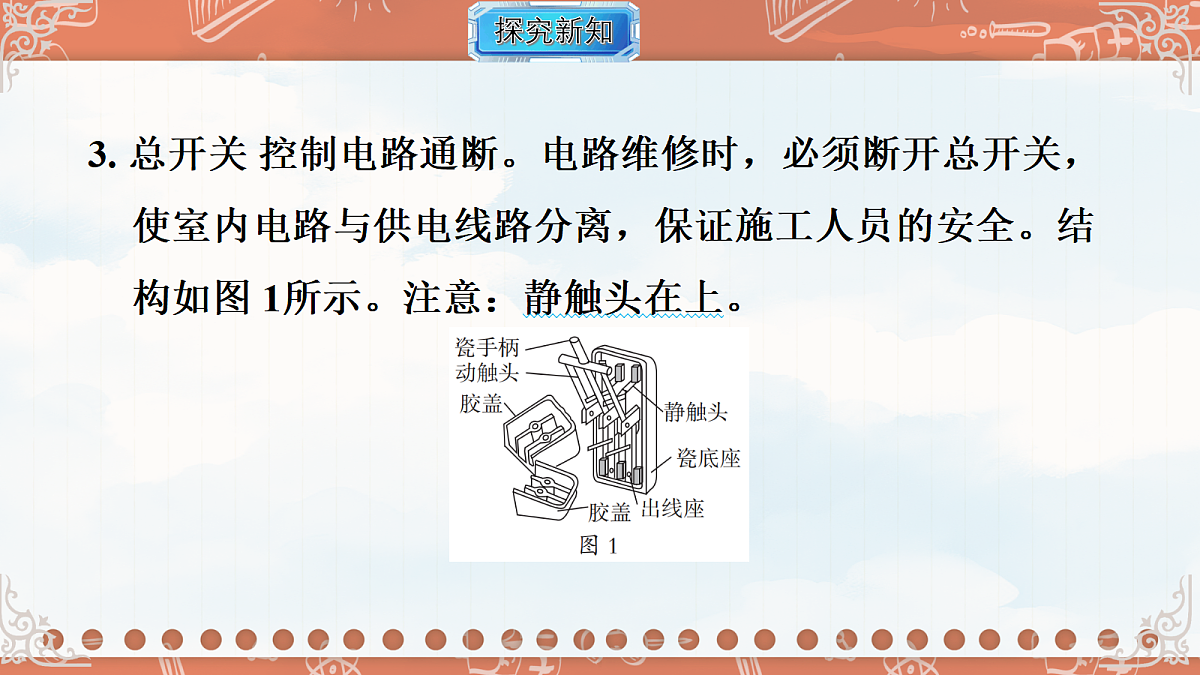

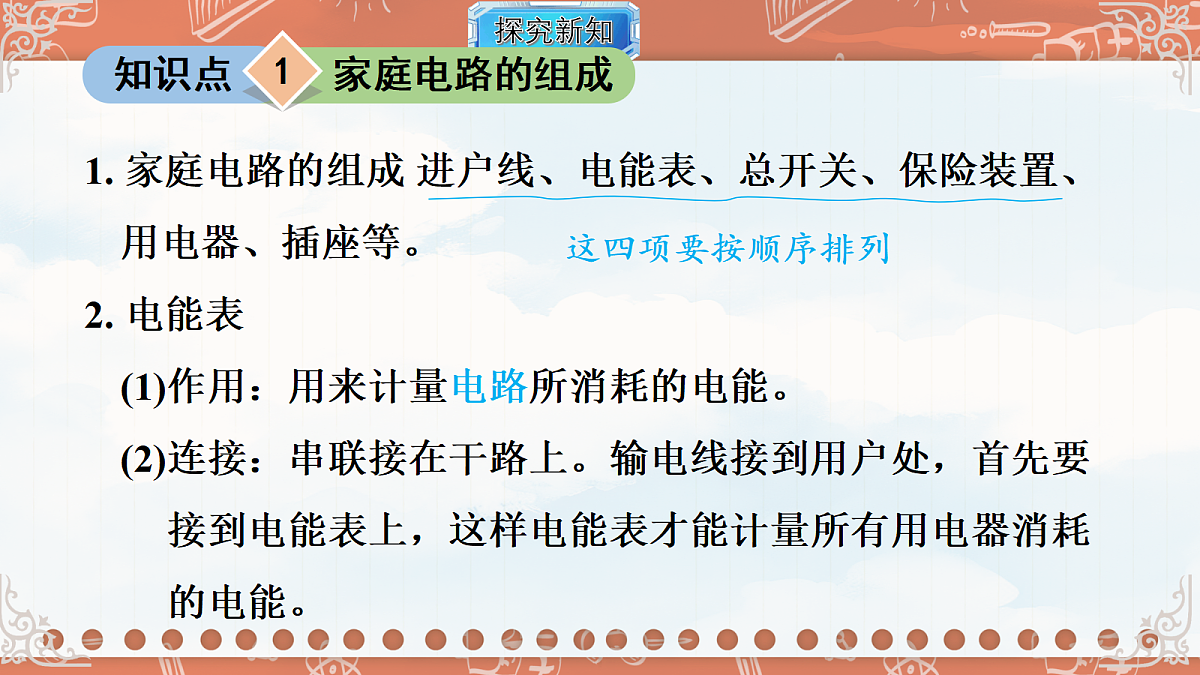

第十三章 电功和电功率13.4家庭电路授课教师： . 班 级： 9年级（ ）班 . 时 间： . 2026/7/29 北师大版九年级物理13.4《家庭电路》同步练习题（全文约1200字）一、填空题（每空2分，共30分）1. 家庭电路的电压为__________V，对人体的安全电压是__________V。2. 家庭电路的两根进户线分别是__________线和__________线，其中火线与大地间有电压，零线与大地间电压为__________V。3. 家庭电路中，所有用电器、插座之间都是__________联的，开关与所控制的用电器是__________联的。4. 控制用电器的开关必须接在__________线上，断开开关后，用电器与火线断开，避免触电。5. 三孔插座的接线规则：左__________、右__________、上__________。6. 三脚插头的上脚连接用电器的金属外壳，插入插座后将金属外壳__________，防止漏电时触电。7. 测电笔的作用是辨别__________和零线，使用时手必须接触笔尾的__________。8. 家庭电路中电流过大的两个原因：一是电路发生__________；二是用电器的__________过大。9. 保险丝是由电阻率大、熔点__________的铅锑合金制成，电流过大时自动熔断，__________电路，保护用电器。10. 触电分为单线触电和双线触电，都是人体直接或间接接触__________线造成的。二、选择题（每题3分，共36分）1. 家庭电路的正常工作电压是（）A. 1.5V B. 36V C. 220V D. 380V2. 下列关于家庭电路连接说法正确的是（）A. 开关接零线 B. 各用电器串联C. 开关与用电器串联 D. 插座串联在电路中3. 三孔插座上方插孔的作用是（）A. 接通火线 B. 接通零线 C. 接地保护 D. 增大电流4. 测电笔接触火线时氖管发光，接触零线不发光，使用时手（）A. 不能接触任何部位 B. 必须接触笔尾金属体C. 必须接触笔尖金属体 D. 可随意触碰5. 家庭电路电流过大的原因不可能是（）A. 用电器总功率过大 B. 电路短路C. 导线绝缘皮破损 D. 开关接触良好6. 保险丝的制作材料特点是（）A. 电阻率大、熔点低 B. 电阻率小、熔点高C. 电阻率大、熔点高 D. 电阻率小、熔点低7. 洗衣机、电冰箱等金属外壳用电器使用三脚插头，目的是（）A. 节约电能 B. 防止外壳漏电触电C. 增大功率 D. 稳定电压8. 下列操作符合安全用电原则的是（）A. 湿手拔插头 B. 开关接火线C. 铁丝代替保险丝 D. 多个大功率电器共用一个插座9. 电路发生短路时，会出现的现象是（）A. 电流过小 B. 保险丝熔断 C. 电压升高 D. 用电器正常工作10. 人体发生触电事故的直接原因是接触了（）A. 零线 B. 火线 C. 地线 D. 导线绝缘皮11. 关于零线和地线，说法正确的是（）A. 零线和地线都带电 B. 正常情况下地线不带电C. 零线电压为220V D. 地线可代替零线工作12. 多个大功率用电器同时工作，容易引发电路故障的原因是（）A. 总电阻过大 B. 总功率过大，电流过大C. 电压过高 D. 电路断路三、判断题（对打√，错打×，每题2分，共12分）1. 家庭电路中各用电器之间是并联关系。（）2. 为了方便，开关可以接在零线上。（）3. 三孔插座可以有效防止金属外壳用电器漏电触电。（）4. 保险丝熔断后，可以用铜丝、铁丝代替使用。（）5. 湿手触碰电器开关容易发生触电事故。（）6. 电路短路和总功率过大都会造成电流过大。（）四、简答分析题（12分）1. 简述家庭电路中开关必须接在火线上的原因。（6分）2. 简要说明家庭电路电流过大的两大原因。（6分）五、填空题（10分）三孔插座接线口诀是__________、__________、__________；金属外壳用电器使用三脚插头，是为了将外壳__________，防止__________造成触电事故。六、综合应用题（10分）生活中禁止用铁丝、铜丝代替保险丝，请结合保险丝的工作原理分析原因。参考答案一、填空题1. 220；不高于362. 火；零；03. 并；串4. 火5. 零；火；地6. 接地7. 火线；金属体8. 短路；总功率9. 低；切断10. 火二、选择题1.C 2.C 3.C 4.B 5.D 6.A 7.B 8.B 9.B 10.B 11.B 12.B三、判断题1.√ 2.× 3.√ 4.× 5.√ 6.√四、简答分析题1. 开关接在火线上，断开开关时，用电器与火线彻底断开，用电器不带电，可有效避免检修、触碰时发生触电事故；若接在零线，断开开关用电器仍与火线相连，存在安全隐患。2. ①电路发生短路：火线与零线直接连通，电路电阻极小，电流急剧增大；②用电器总功率过大：根据I=P/U，电压不变，总功率越大，电路总电流越大。五、填空题左零；右火；上地；接地；漏电六、综合应用题保险丝由电阻率大、熔点低的合金制成，电路电流过大时，保险丝迅速发热熔断，自动切断电路，保护电路和用电器。铁丝、铜丝熔点高、电阻率小，电流过大时不会熔断，无法切断电路，会导致电路过载、导线过热，极易引发火灾，因此禁止替代保险丝。观看视频如何安全用电？我们已经学习了电学基础知识，今天让我们一起来参与家庭电路的设计，家庭电路的电压为220 V,说一说家庭电路设计中最需要考虑的是什么因素?家庭电路是最常见、最基本的实用电路。1. 家庭电路的组成 进户线、电能表、总开关、保险装置、用电器、插座等。2. 电能表(1)作用：用来计量电路所消耗的电能。(2)连接：串联接在干路上。输电线接到用户处，首先要接到电能表上，这样电能表才能计量所有用电器消耗的电能。这四项要按顺序排列知识点家庭电路的组成1接线图解：电能表与空气开关的接线：3. 总开关 控制电路通断。电路维修时，必须断开总开关，使室内电路与供电线路分离，保证施工人员的安全。结构如图 1所示。注意：静触头在上。5. 家庭电路的连接 用电器、插座与灯座之间是并联的，控制各用电器的开关与用电器是串联的。[ 中考·天津 ] 如图 3 为家庭电路的组成，其中接入①的用电器和②为____ 联，②和③为 _____联。例1并串解题秘方：用分析直流电路的方法来分析家庭电路的连接。解析：利用图示法分析。由图知①是插座，②是电灯，插座所接的用电器和电灯是并联的；③是控制电灯的开关，控制电灯的开关和电灯是串联的。知识点1 家庭电路的组成1. 如图是某同学家部分家庭电路的示意图，其中①、②、③处应安装的元件依次是( )DA. 总开关、电能表、保险装置B. 总开关、保险装置、电能表C. 电能表、保险装置、总开关D. 电能表、总开关、保险装置 返回2.［2025·湖南五市十校期中］小明放学回到家后，先打开了客厅的电灯，放下书包后打开电视看新闻，电灯和控制电灯的开关之间的连接方式为______；电灯和电视之间的连接方式为______。（均选填“串联”或“并联”）串联并联 返回3.［2024·吉林］如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。如图所示 返回用电器总功率对家庭电路的影响(1)实验探究总功率增大，总电流增大如图 4 所示，不断增加连入电路的灯泡数量，发现电流表示数不断增大，当连入电路的灯泡足够多时，保险丝熔断。并联电阻越多，总电阻越小，电流就越大。知识点家庭电路中电流过大的原因2 2. 短路对家庭电路的影响(1)实验探究短路时电流非常大①如图 5 甲所示，当 A、 C 两点接通电源后，保险丝立即熔断。②如图 5 乙所示，用导线将 A、 D 两点连接起来，再让 A、C 两点接通电源后，保险丝立即熔断。③讨论：如图 5 丙所示，用导线将 B、 C 两点连接起来，再让 A、 C 两点接通电源后，保险丝会熔断吗？ 例2[中考·眉山改编 ] 如图 6 所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入三孔插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是(　　)A. 电风扇断路B. 灯泡的灯丝断路C. 电风扇的插头短路D. 电风扇的电功率太大答案： C知识点保险设备3熔丝实验探究——熔丝的作用1.如图 7 所示，将熔丝与一段铜丝串联接入电路中，逐渐增大电路中的电流，观察谁先熔断。2. 实验能说明的问题(1)熔丝的作用：电路中电流过大时，能及时熔断以保护电路。(2)熔丝的选材原则：由电阻率大、熔点低的材料制成。(3)熔丝与铜丝的对比：长度与横截面积都相同的铜丝与熔丝，熔丝的电阻大，在电流相等时，熔丝更容易发热。铜丝熔点高，熔丝的熔点低，熔丝更容易熔断。3. 空气开关 作用与熔丝相同；空气开关一般要接在火线上。例3 家庭电路中的熔丝烧断了，下列做法中正确的是( )A. 用铜丝替换B. 为了保险，选择尽量粗的熔丝替换C. 选择额定电流稍小于电路中最大正常工作电流的熔丝替换D. 选择额定电流等于或稍大于电路中最大正常工作电流的熔丝替换D俗称保险丝1. 两孔插座与三孔插座(对比认识)：两孔插座、两线插头和用电器连接的示意图如图 8 甲所示。三孔插座、 三线插头和用电器连接的示意图如图 8 乙所示。知识点三孔插座和漏电保护器42. 用电器金属外壳若与火线相通，接地可防触电，可以从以下两个角度理解：角度一：将三线插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。这时人接触用电器的金属外壳，相当于接触地线，不会发生触电危险。角度二：若用电器金属外壳与火线相通，接地后，由于人体电阻远大于导线电阻，这就相当于(地线)将人体短路了，故电流由地线流入大地，而不会流过人体。3. 漏电保护器：(1)当漏电保护器测得通过火线和零线的电流不相等时，漏电保护器会迅速切断电路。(2)漏电保护器模拟电路，如图 9 所示。[福州模拟 ] 如图 10 甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中的插座正确连入家庭电路。例4解： 如图 11 所示。对比认识 :知识点2 保险设备和三孔插座4. ［2024·乌鲁木齐模拟］为了防止家庭电路中电流过大时损坏线路，通常在火线上安装保险丝，保险丝的材料应选择( )DA. 电阻比较大，熔点比较高的B. 电阻比较小，熔点比较低的C. 电阻比较小，熔点比较高的D. 电阻比较大，熔点比较低的 返回5. ［2024·梧州模拟］小芊同学家的空气开关跳闸后，手动使它复位，但又立即跳闸，导致这种现象的原因不可能是( )AA. 电路中出现断路现象B. 电路中用电器总功率过大C. 电路中出现短路现象D. 空气开关的额定电流过小 返回6.三脚插头是家庭电路中____________（选填“有金属外壳”或“大功率”）的用电器使用的，家中的各三孔插座之间是____联的。有金属外壳并 返回 D 乙所示，为保证安全用电，下列说法正确的是( ) 返回 A. 照明灯的开关接在了零线与灯泡之间B. 用电器的总功率过大C. 电热水壶的内部电路短路D. 接入电热水壶的插座短路√ 返回测电笔区别火线与零线
