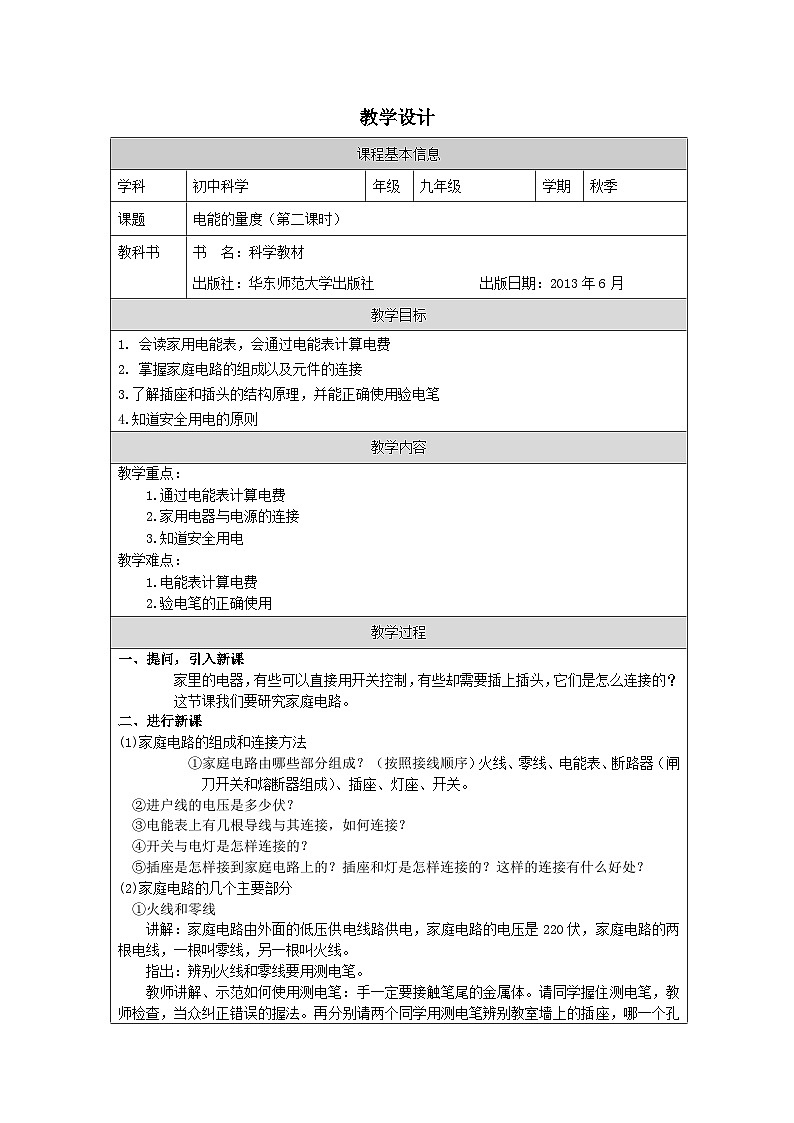

初中华东师大版（2024）电能的量度表格教案

这是一份初中华东师大版（2024）电能的量度表格教案，共3页。教案主要包含了提问，引入新课，进行新课等内容，欢迎下载使用。
课程基本信息
学科
初中科学
年级
九年级
学期
秋季
课题
电能的量度（第二课时）
教科书
书 名：科学教材
出版社：华东师范大学出版社 出版日期：2013年6月
教学目标
1. 会读家用电能表，会通过电能表计算电费
2. 掌握家庭电路的组成以及元件的连接
3.了解插座和插头的结构原理，并能正确使用验电笔
4.知道安全用电的原则
教学内容
教学重点：
1.通过电能表计算电费
2.家用电器与电源的连接
3.知道安全用电
教学难点：
1.电能表计算电费
2.验电笔的正确使用
教学过程
一、提问，引入新课
家里的电器，有些可以直接用开关控制，有些却需要插上插头，它们是怎么连接的？
这节课我们要研究家庭电路。
二、进行新课
(1)家庭电路的组成和连接方法
①家庭电路由哪些部分组成？（按照接线顺序）火线、零线、电能表、断路器（闸刀开关和熔断器组成）、插座、灯座、开关。
②进户线的电压是多少伏？
③电能表上有几根导线与其连接，如何连接？
④开关与电灯是怎样连接的？
⑤插座是怎样接到家庭电路上的？插座和灯是怎样连接的？这样的连接有什么好处？
(2)家庭电路的几个主要部分
①火线和零线
讲解：家庭电路由外面的低压供电线路供电，家庭电路的电压是220伏，家庭电路的两根电线，一根叫零线，另一根叫火线。
指出：辨别火线和零线要用测电笔。
教师讲解、示范如何使用测电笔：手一定要接触笔尾的金属体。请同学握住测电笔，教师检查，当众纠正错误的握法。再分别请两个同学用测电笔辨别教室墙上的插座，哪一个孔里是火线，哪一个孔里是零线。
②电能表
(1)读数:电能表的计数器上先后两次读数之差，就是这段时间电路消耗的电能。
注：最后一位表示小数
(2)接法：接在用户的进线干路上。
(3)铭牌上数字“220V 5（20）A”、“720revs/kW·h”的含义。
220V——该电能表应该接在220V的电路上使用。
5(20)A——该电能表的额定电流为5A，在短时间内使用时电流可允许大一些，但不能超过20A。
720r/kW·h——接在电能表上的用电器，每消耗1千瓦时的电能，电能表的转盘转过720转。
③熔断器
提问：现在生活水平日益提高，越来越多的人有能力购买各种电器，但我们能否无限制地增加家用电器呢？
讲解：由于各个电器是并联的，同时使用的电器越多，干路（即进户的火线和零线）上的电流就越大。但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危险。
问：采取什么措施来防止事故的发生？答：在电路里安装保护装置——熔断器和断路器。
介绍熔断器有封闭管式熔断器和插入式熔断器两种，熔断器内装有保险丝。
讲解：保险丝一般用熔点比较低的金属合金做成的。在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免事故的发生。选用保险丝应使保险丝的电流等于或稍大于电路中正常工作的电流。
思考：如果选用的保险丝额定电流值太大或太小会怎样？
特别提醒：有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，。
④断路器教学
讲解：断路器有替代闸刀开关和熔断器作用。当电流达到额定值的一定倍数(例如1.2～3.5倍)时可以在几分钟或几秒钟内自动切断电路，从而起到电路过载或短路的保护作用。故障排除后，断路器能手动复位，接通电路。断路器也能手动切断电路。更方便安全。
断路器一般连接在火线上。
⑤插座
提问：既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？
在我们房间的墙壁上往往有电源插孔（可看教室中的实物）这就是插座（如图2中的甲和乙）．插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了．
对于三孔插座（如图2中的乙），一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．若将电器外壳与地线相连，人与外壳间没电压，就安全了．由于上述原因，这种电器的插头是三脚的（如下图中的丙），最上方的一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．

如果多个电器都要用同一个插座，就必须用插座板了（出示实物插座板），这样可以解决多个用电器的用电问题．
安全用电
1、触电事故：
问：家庭电路中的触电事故是怎样发生的？（低压触电的两种形式）
引导学生看书本插图。明确家庭电路中的触电事故，都是人体直接或间接跟火线连通造成的。
触电的两种形式：
单线触电：站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。
双线触电：站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。
指出：高压线或高压设备的电压常达几十千伏甚至几百千伏，人体虽然没有直接接触它，但只要靠近它就会触电。
2、安全用电的常识：
安全用电的原则是：不接触低压带电体，不靠近高压带电体。
引导学生看课本插图然后问：生活用电中要特别警惕什么？
答：要特别警惕本来是绝缘的物体导了电，本来是不该带电的物体带了电。
教师归纳小结：①注意防止接触带电的金属，将插头插入电源时，手不要接触金属插脚。②保持绝缘部分干燥，不用湿手碰开关。③不要在高压线附近放风筝。④有金属外壳的家用电器，外壳一定要接地。请同学们回到家里检查哪些用电器有金属外壳，把没有接地的，想办法接地。⑤铁丝不能缠在电线上，不在电线上晾衣服。⑥有人触电，要先切断电源，或者用干木棍等绝缘体拨开电线。⑦架设电视天线时，注意不要触及电线。
