初中科学2 电能的量度课文课件ppt
展开
这是一份初中科学2 电能的量度课文课件ppt，文件包含62电能的量度课件课时2pptx、62电能的量度教学设计课时2doc、62电能的量度试卷课时2doc等3份课件配套教学资源，其中PPT共37页， 欢迎下载使用。
你知道自己家里的冰箱、洗衣机、日光灯、微波炉等家用电器正常工作时的电压和功率吗？怎样才能了解这些呢？

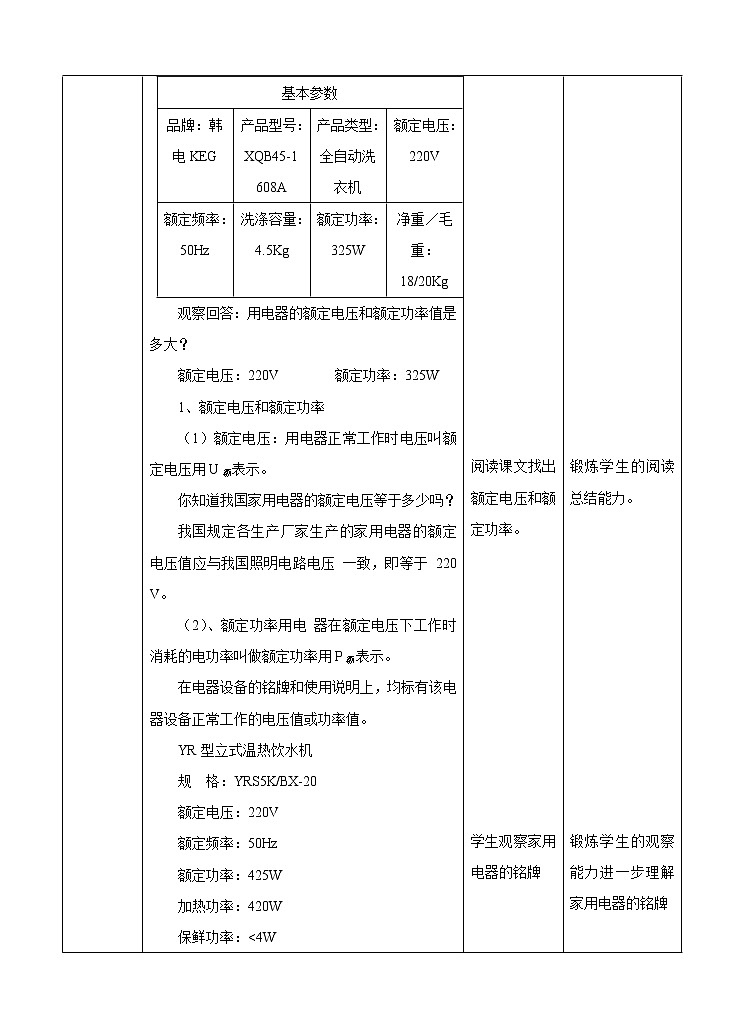

任何正规工厂生产的家用电器都配有使用说明书，介绍产品的主要技术参数，下面是某波轮式全自动洗衣机的说明书，从中你获得哪些信息？
用电器的额定电压和额定功率值是多大？
额定电压：220V 额定功率：325W
1、额定电压和额定功率
（1）额定电压：用电器正常工作时电压叫额定电压用U额表示。
我国规定各生产厂家生产的家用电器的额定电压值应与我国照明电路电压 一致，即等于 220 V。
（2）、额定功率用电 器在额定电压下工作时消耗的电功率叫做额定功率用P额表示。
在电器设备的铭牌和使用说明上，均标有该电器设备正常工作的电压值或功率值。
观察下面家用电器的铭牌了解它们的电压值或功率值。
额定电压：220V额定功率：425W
规 格：YRS5K/BX-20额定电压：220V额定频率：50Hz额定功率：425W加热功率：420W保鲜功率：<4W
型 号：MB-YH40J 额定功率：650W额定电压：220V。 额定容量：4.0L额定频率：50Hz
额定电压：220V额定功率：650W

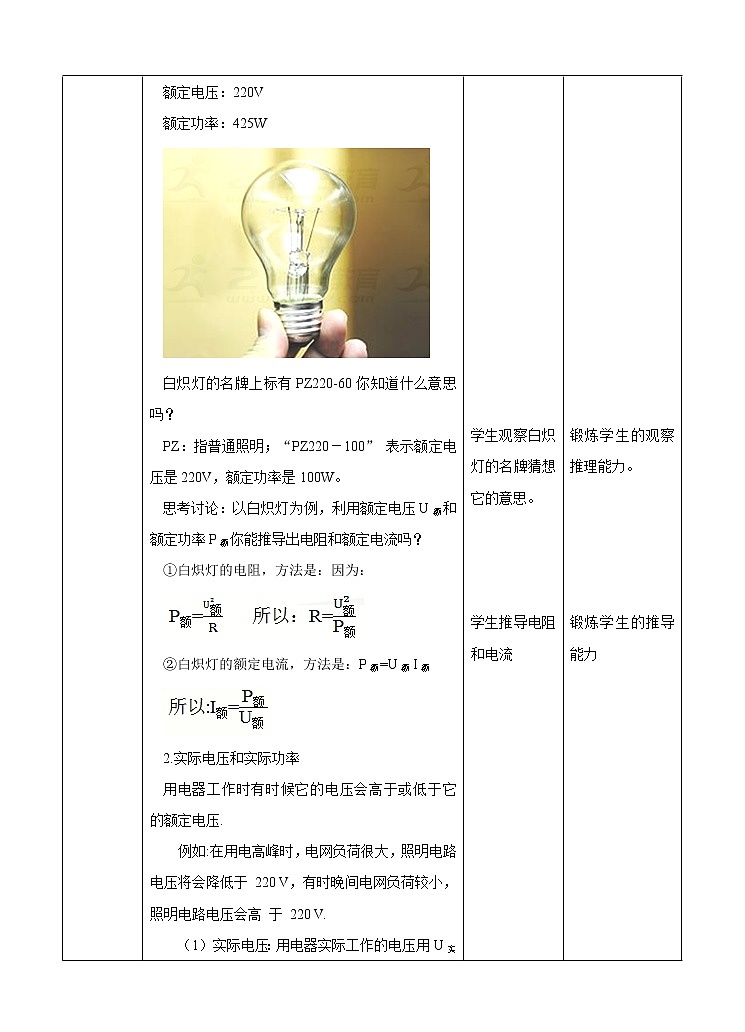

PZ：指普通照明；“PZ220－100” 表示额定电压是220V，额定功率是100W。
思考讨论：以白炽灯为例，利用额定电压U额和额定功率P额你能推导出电阻和额定电流吗？
用电器工作时有时候它的电压会高于或低于它的额定电压.
例如:在用电高峰时，电网负荷很大，照明电路电压将会降低于 220 V，有时晚间电网负荷较小，照明电路电压会高 于 220 V.
2.实际电压和实际功率
（1）实际电压：用电器实际工作的电压用U实表示；（2）实际功率：我们把用电器在实际电压下工作时所对应的功率叫做用电器的实际功率。
（3）思考讨论：你知道当用电器的实际电压高于或低于它的额定电压时可能发生哪些情况吗？
③当U实＞U额，则P实＞ P额，用电器容易坏。
②当U实＜U额，则P实＜ P额，用电器不能正常作。
如：白炽灯变暗，日光灯不能启动等。
①当U实＝ U额，则P实＝P额，用电器正常工作。
这两种情况都是应该设法避免的。
甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是______，另一灯的实际功率是______．
瓦特是苏格兰发明家，他并没有受过系统教育，但他在父亲做工的工厂里学到许多有关机械制造的知识，后来瓦特又到伦敦的一家钟表店当学徒。
1、阅读课文说出瓦特对原来的蒸汽机进行了哪些改造？
①设计了一个与气缸分离的冷凝器，使气缸一直保持高温，使蒸汽机效率提高。②设计制造了往复式蒸汽机，采用曲柄连杆机构，使活塞沿直线的往复运动转变为飞轮的旋转运动且设计了离心式节速计，利用反馈原理控制蒸汽机的转速。
2、往复式蒸汽机原理设计制造的蒸汽机车的优点是什么？
结构简 单、运行可靠、维护方便的优点，在全世界范围内，特别是在矿山、山区旅游等短途运输路线 上一直沿用至今 。为纪念瓦特，国际单位制中规定以“瓦特”为功率的单位。
二、测定小灯泡的电功率
1、实验目的： 测定小灯泡的额定功率以及小灯泡在工作电压低于或高于额定电压时的实际功率。
2、实验器材：2.5 V小灯泡（带灯座）１个，3 V电池组，电流表，电压表，滑动变阻器（25 Ω）1 个，开关，导 线若干。
由电功率公式P=UI可知，测量出小灯泡两端的电压和通过小灯泡的电流即可测量小灯泡电功率，这种测量电功率的方法称为伏安测量法。
3、测量小灯泡电功率的原理
4、实验步骤：①、根据设计的电路进行连接实物，将变阻器滑片置于最大阻值处。
思考讨论：应如何选用电压表和电流表的量程。你作出决定的根据是什么？
电压表应选择：0─3V量程；电流表应选：0─0.6A
②、移动滑动变阻器的滑片，使电压表的示数等于小灯泡的额定电压，观察灯泡亮度并记录电压表、电流表的示数；
④. 自己设计表格，记录有关数据，计算出小灯泡的额定功率和低于或略高于其额定值时的 实际功率。
③. 适当改变变阻器的滑片位置，使小灯泡两端的电压低于或略高于其额定电压值，分别记 下这两种情况下电压表和电流表的读数，并观察小灯泡的亮度分别有怎样的变化。
5、测量小灯泡电功率视频
①当Ｕ实＝Ｕ额时，则Ｐ实＝Ｐ额．电灯正常发光; 当Ｕ实＞Ｕ额时，则Ｐ实＞Ｐ额．电灯亮度较亮; 当Ｕ实＜Ｕ额时，则Ｐ实＜Ｐ额 . 电灯亮度较暗;②小灯泡正常发光时的功率是小灯泡的额定功率；③小灯泡的亮度是由小灯泡的实际功率决定的。
测定小灯泡电功率的实验中应该注意的问题：①连接过程中开关应始终处于断开状态；②合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要调整到最大位置处；③调节小灯泡两端的电压使之高于额定电压时，在看清电流表示数的前提下，所用时间越短越好，以防损坏小灯泡。
④电流表、电压表在不超过量程的前提下，应尽可能使电表指针偏转角度大一些，以便减小 误差。
⑤电压表：并联在灯泡的两端，电流自“+”接线柱流入，“－”接线柱流出。根据额定电压选择电压表量程。
⑥电流表：串联在电路里，电流自“+”接线柱流入，“－”接线柱流出。根据I额=P额/U额 或I额=U额/R 选择量程。
⑦滑动变阻器允许通过的最大电流要大于灯泡的额定电流，而滑动变阻器的最大阻值应与小灯泡的阻值差不多，以使调节效果明显。
1、某同学在做“测定小灯泡功率”的实验中，当他闭合开关后，发现小灯泡能发光，电压表的示数还不到额定电压，他试图通过调节滑动变阻器的滑片使小灯正常发光，结果无论怎样调节，电压表上的示数都无法达到灯泡的额定电压值。发生这种现象的原因可能是（ ）A、电压表的量程太小；B、滑动变阻器总的阻值太大；C、电源电压太低； D、灯泡灯丝断开。
1、小林做作业时，电灯突然变暗，其原因可能是（ ）A．电灯的实际电压变大 B．电灯的额定电压变小C．电灯的实际功率变小 D．电灯的额定功率变小
2.在如图所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6V 12W”字样，当S闭合时，灯L1正常发光；当S断开时，两盏灯的总电功率为（ ）A.4W B.18W C.9W D.12W
3、小明手中有一只白炽灯泡,上面标有“220 V 100 W”字样,说明这只灯泡正常发光时的电阻大小为______Ω,正常发光时实际功率为_____ W;当通过它的电流大小为0.2 A时,它消耗的实际电功率大小为________W。
4.一盏白炽灯上标有“220V 40W”字样，其中“40W”是灯泡的_________ ,意思是1秒钟消耗电能____焦耳。灯丝的电阻为______ Ω，正常发光____ h消耗1kW·h电能。若将它接在110V电路中使用，实际功率为____W。
5、一只电阻丝，接在40伏电路中，它正常工作，通过的电流是5安，电阻丝的电功率是多少瓦？如把它接在20伏的电路中，电阻丝的电功率又是多少？
提示：接在40伏电路中的电功：P=UI=40V×5A=200W接在20伏电路中的电功率：∵R=U／I=40V/5A=8ΩI′=U′／R=20V／8Ω=2.5A∴P′=U′I′=20V×2.5A=50W
1、额定电压：用电器正常工作时电压叫额定电压用U额表示。
2、额定功率用电 器在额定电压下工作时消耗的电功率叫做额定功率用P额表示。
3、测量小灯泡的电功率实验结论
你知道自己家里的冰箱、洗衣机、日光灯、微波炉等家用电器正常工作时的电压和功率吗？怎样才能了解这些呢？
任何正规工厂生产的家用电器都配有使用说明书，介绍产品的主要技术参数，下面是某波轮式全自动洗衣机的说明书，从中你获得哪些信息？
用电器的额定电压和额定功率值是多大？
额定电压：220V 额定功率：325W
1、额定电压和额定功率
（1）额定电压：用电器正常工作时电压叫额定电压用U额表示。
我国规定各生产厂家生产的家用电器的额定电压值应与我国照明电路电压 一致，即等于 220 V。
（2）、额定功率用电 器在额定电压下工作时消耗的电功率叫做额定功率用P额表示。
在电器设备的铭牌和使用说明上，均标有该电器设备正常工作的电压值或功率值。
观察下面家用电器的铭牌了解它们的电压值或功率值。
额定电压：220V额定功率：425W
规 格：YRS5K/BX-20额定电压：220V额定频率：50Hz额定功率：425W加热功率：420W保鲜功率：<4W
型 号：MB-YH40J 额定功率：650W额定电压：220V。 额定容量：4.0L额定频率：50Hz
额定电压：220V额定功率：650W
PZ：指普通照明；“PZ220－100” 表示额定电压是220V，额定功率是100W。
思考讨论：以白炽灯为例，利用额定电压U额和额定功率P额你能推导出电阻和额定电流吗？
用电器工作时有时候它的电压会高于或低于它的额定电压.
例如:在用电高峰时，电网负荷很大，照明电路电压将会降低于 220 V，有时晚间电网负荷较小，照明电路电压会高 于 220 V.
2.实际电压和实际功率
（1）实际电压：用电器实际工作的电压用U实表示；（2）实际功率：我们把用电器在实际电压下工作时所对应的功率叫做用电器的实际功率。
（3）思考讨论：你知道当用电器的实际电压高于或低于它的额定电压时可能发生哪些情况吗？
③当U实＞U额，则P实＞ P额，用电器容易坏。
②当U实＜U额，则P实＜ P额，用电器不能正常作。
如：白炽灯变暗，日光灯不能启动等。
①当U实＝ U额，则P实＝P额，用电器正常工作。
这两种情况都是应该设法避免的。
甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”，将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是______，另一灯的实际功率是______．
瓦特是苏格兰发明家，他并没有受过系统教育，但他在父亲做工的工厂里学到许多有关机械制造的知识，后来瓦特又到伦敦的一家钟表店当学徒。
1、阅读课文说出瓦特对原来的蒸汽机进行了哪些改造？
①设计了一个与气缸分离的冷凝器，使气缸一直保持高温，使蒸汽机效率提高。②设计制造了往复式蒸汽机，采用曲柄连杆机构，使活塞沿直线的往复运动转变为飞轮的旋转运动且设计了离心式节速计，利用反馈原理控制蒸汽机的转速。
2、往复式蒸汽机原理设计制造的蒸汽机车的优点是什么？
结构简 单、运行可靠、维护方便的优点，在全世界范围内，特别是在矿山、山区旅游等短途运输路线 上一直沿用至今 。为纪念瓦特，国际单位制中规定以“瓦特”为功率的单位。
二、测定小灯泡的电功率
1、实验目的： 测定小灯泡的额定功率以及小灯泡在工作电压低于或高于额定电压时的实际功率。
2、实验器材：2.5 V小灯泡（带灯座）１个，3 V电池组，电流表，电压表，滑动变阻器（25 Ω）1 个，开关，导 线若干。
由电功率公式P=UI可知，测量出小灯泡两端的电压和通过小灯泡的电流即可测量小灯泡电功率，这种测量电功率的方法称为伏安测量法。
3、测量小灯泡电功率的原理
4、实验步骤：①、根据设计的电路进行连接实物，将变阻器滑片置于最大阻值处。
思考讨论：应如何选用电压表和电流表的量程。你作出决定的根据是什么？
电压表应选择：0─3V量程；电流表应选：0─0.6A
②、移动滑动变阻器的滑片，使电压表的示数等于小灯泡的额定电压，观察灯泡亮度并记录电压表、电流表的示数；
④. 自己设计表格，记录有关数据，计算出小灯泡的额定功率和低于或略高于其额定值时的 实际功率。
③. 适当改变变阻器的滑片位置，使小灯泡两端的电压低于或略高于其额定电压值，分别记 下这两种情况下电压表和电流表的读数，并观察小灯泡的亮度分别有怎样的变化。
5、测量小灯泡电功率视频
①当Ｕ实＝Ｕ额时，则Ｐ实＝Ｐ额．电灯正常发光; 当Ｕ实＞Ｕ额时，则Ｐ实＞Ｐ额．电灯亮度较亮; 当Ｕ实＜Ｕ额时，则Ｐ实＜Ｐ额 . 电灯亮度较暗;②小灯泡正常发光时的功率是小灯泡的额定功率；③小灯泡的亮度是由小灯泡的实际功率决定的。
测定小灯泡电功率的实验中应该注意的问题：①连接过程中开关应始终处于断开状态；②合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要调整到最大位置处；③调节小灯泡两端的电压使之高于额定电压时，在看清电流表示数的前提下，所用时间越短越好，以防损坏小灯泡。
④电流表、电压表在不超过量程的前提下，应尽可能使电表指针偏转角度大一些，以便减小 误差。
⑤电压表：并联在灯泡的两端，电流自“+”接线柱流入，“－”接线柱流出。根据额定电压选择电压表量程。
⑥电流表：串联在电路里，电流自“+”接线柱流入，“－”接线柱流出。根据I额=P额/U额 或I额=U额/R 选择量程。
⑦滑动变阻器允许通过的最大电流要大于灯泡的额定电流，而滑动变阻器的最大阻值应与小灯泡的阻值差不多，以使调节效果明显。
1、某同学在做“测定小灯泡功率”的实验中，当他闭合开关后，发现小灯泡能发光，电压表的示数还不到额定电压，他试图通过调节滑动变阻器的滑片使小灯正常发光，结果无论怎样调节，电压表上的示数都无法达到灯泡的额定电压值。发生这种现象的原因可能是（ ）A、电压表的量程太小；B、滑动变阻器总的阻值太大；C、电源电压太低； D、灯泡灯丝断开。
1、小林做作业时，电灯突然变暗，其原因可能是（ ）A．电灯的实际电压变大 B．电灯的额定电压变小C．电灯的实际功率变小 D．电灯的额定功率变小
2.在如图所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6V 12W”字样，当S闭合时，灯L1正常发光；当S断开时，两盏灯的总电功率为（ ）A.4W B.18W C.9W D.12W
3、小明手中有一只白炽灯泡,上面标有“220 V 100 W”字样,说明这只灯泡正常发光时的电阻大小为______Ω,正常发光时实际功率为_____ W;当通过它的电流大小为0.2 A时,它消耗的实际电功率大小为________W。
4.一盏白炽灯上标有“220V 40W”字样，其中“40W”是灯泡的_________ ,意思是1秒钟消耗电能____焦耳。灯丝的电阻为______ Ω，正常发光____ h消耗1kW·h电能。若将它接在110V电路中使用，实际功率为____W。
5、一只电阻丝，接在40伏电路中，它正常工作，通过的电流是5安，电阻丝的电功率是多少瓦？如把它接在20伏的电路中，电阻丝的电功率又是多少？
提示：接在40伏电路中的电功：P=UI=40V×5A=200W接在20伏电路中的电功率：∵R=U／I=40V/5A=8ΩI′=U′／R=20V／8Ω=2.5A∴P′=U′I′=20V×2.5A=50W
1、额定电压：用电器正常工作时电压叫额定电压用U额表示。
2、额定功率用电 器在额定电压下工作时消耗的电功率叫做额定功率用P额表示。
3、测量小灯泡的电功率实验结论
