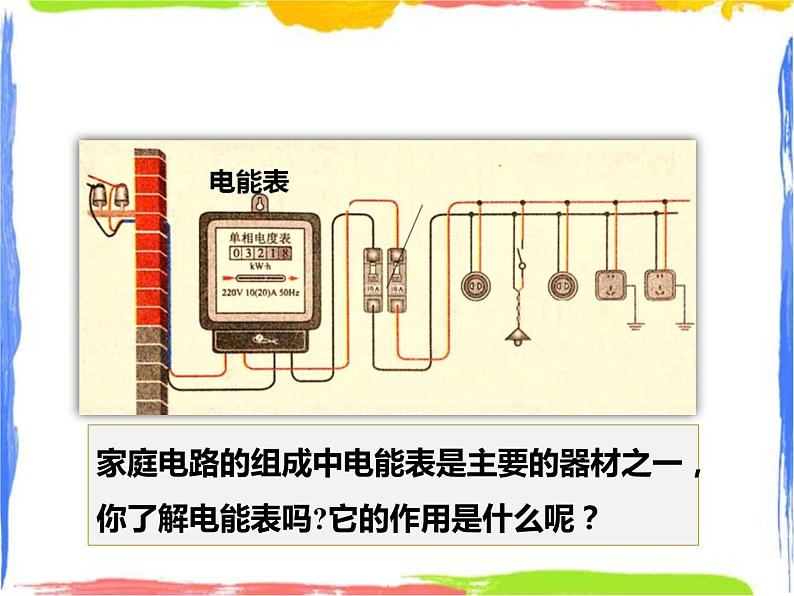

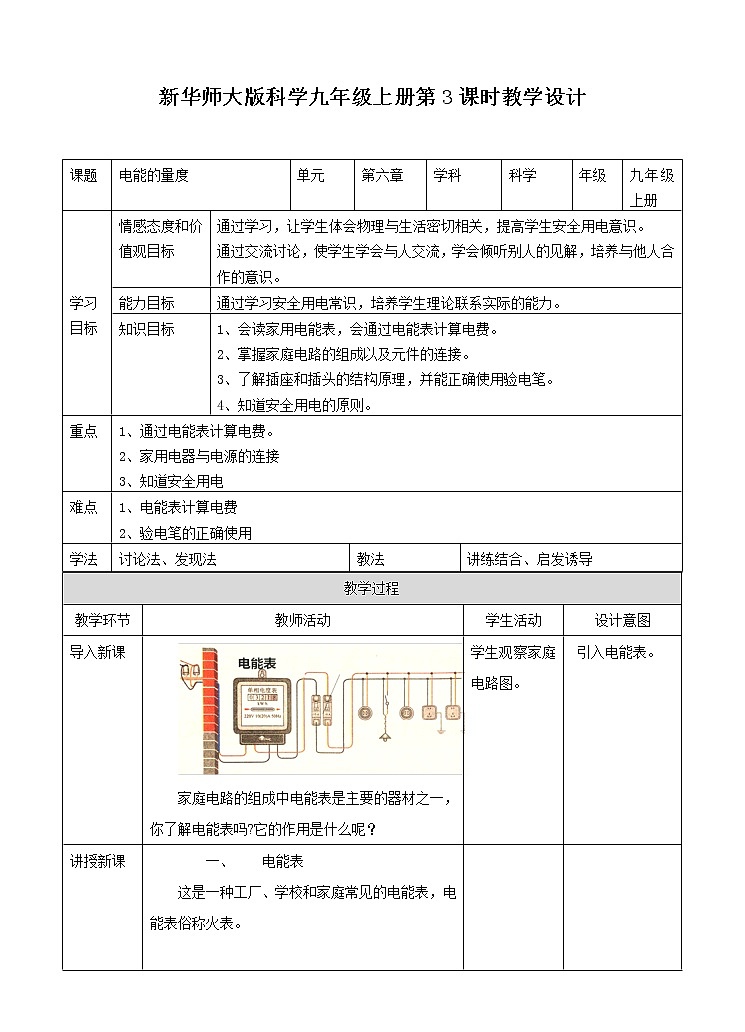

家庭电路的组成中电能表是主要的器材之一，你了解电能表吗?它的作用是什么呢？

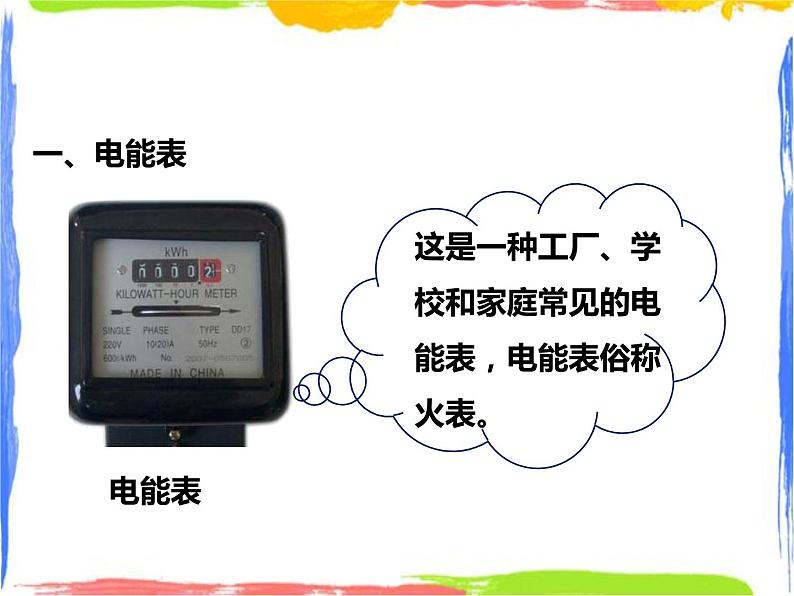

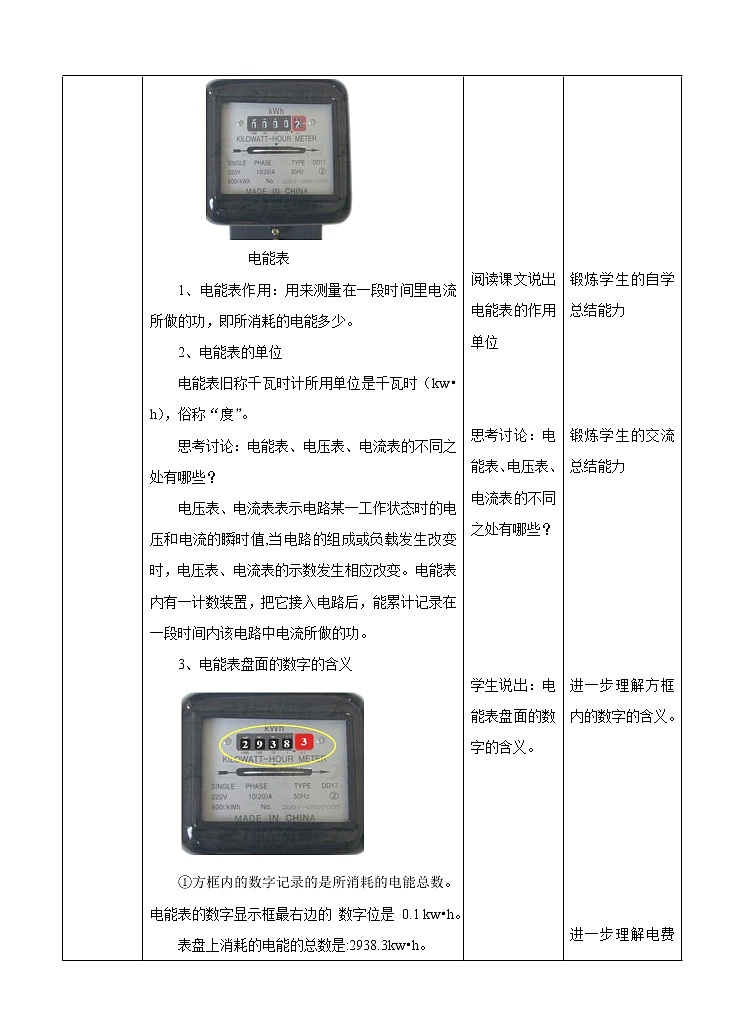

这是一种工厂、学校和家庭常见的电能表，电能表俗称火表。

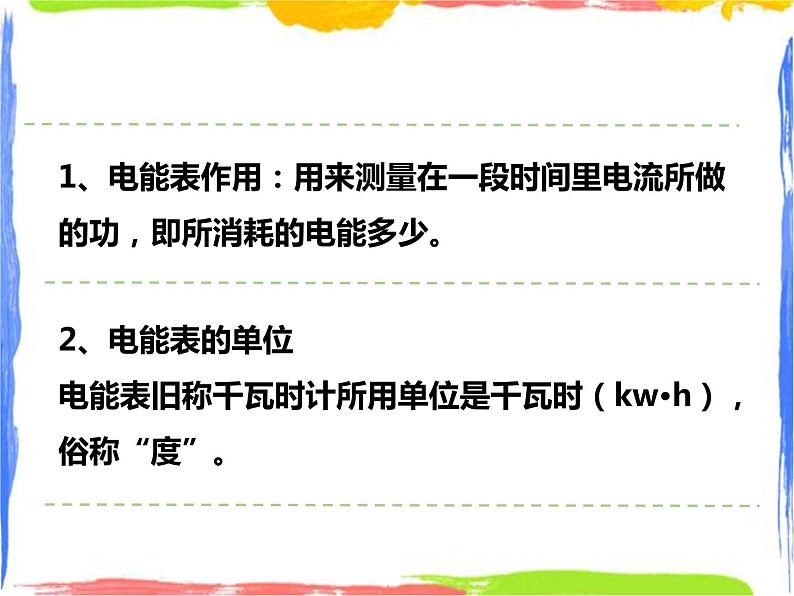

1、电能表作用：用来测量在一段时间里电流所做的功，即所消耗的电能多少。
2、电能表的单位电能表旧称千瓦时计所用单位是千瓦时（kw•h），俗称“度”。

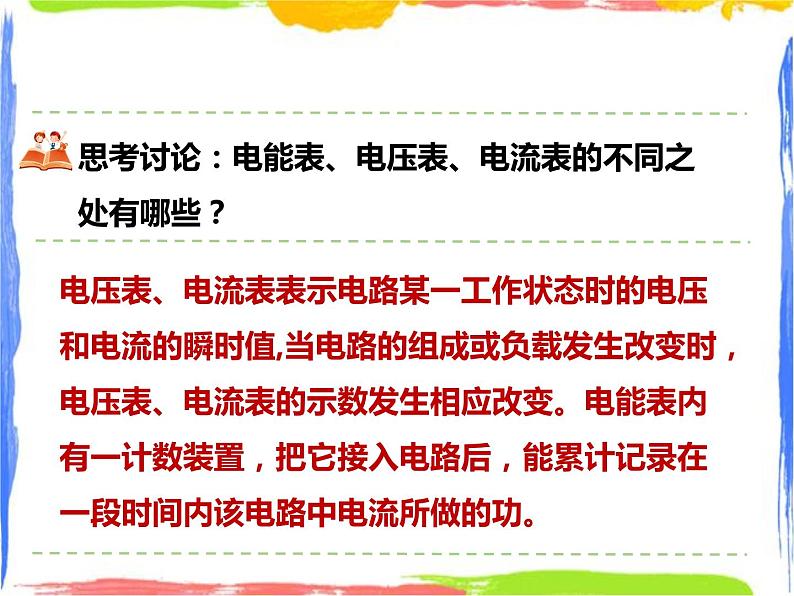

思考讨论：电能表、电压表、电流表的不同之处有哪些？
电压表、电流表表示电路某一工作状态时的电压和电流的瞬时值,当电路的组成或负载发生改变时，电压表、电流表的示数发生相应改变。电能表内有一计数装置，把它接入电路后，能累计记录在一段时间内该电路中电流所做的功。

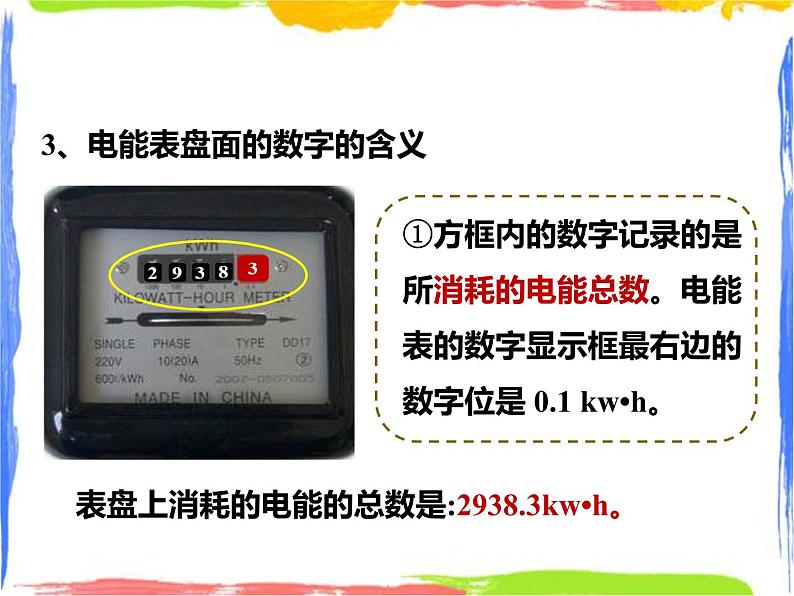

3、电能表盘面的数字的含义
表盘上消耗的电能的总数是:2938.3kw•h。

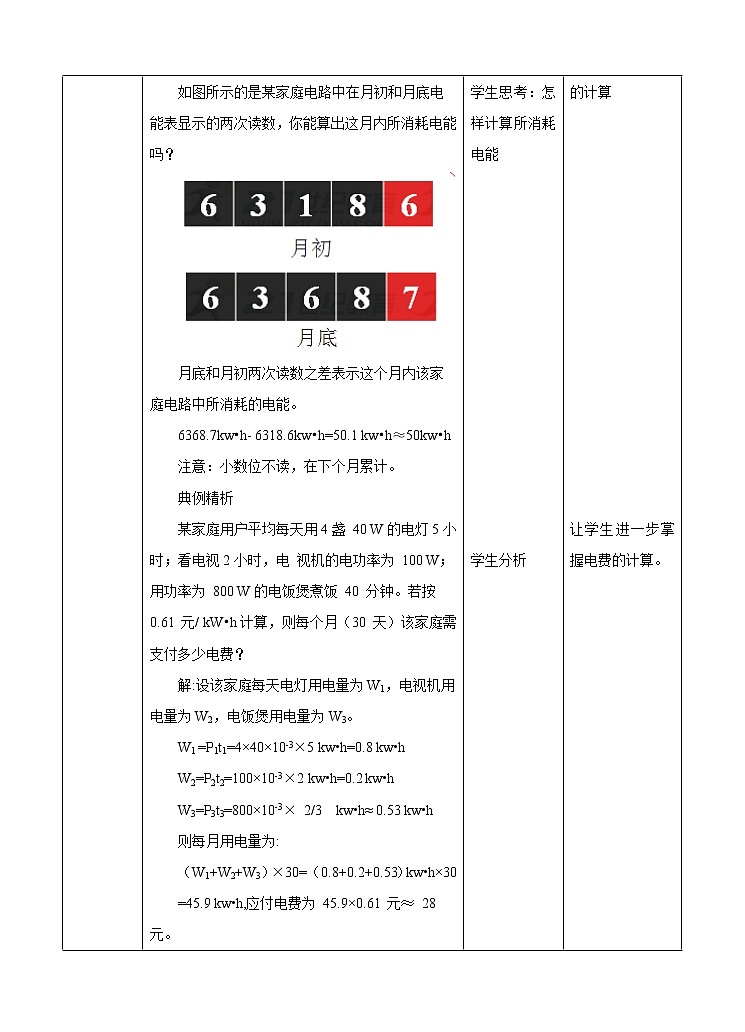

如图所示的是某家庭电路中在月初和月底电能表显示的两次读数，你能算出这月内所消耗电能吗？
月底和月初两次读数之差表示这个月内该家庭电路中所消耗的电能。
6368.7kw•h- 6318.6kw•h=50.1 kw•h≈50kw•h
注意：小数位不读，在下个月累计。

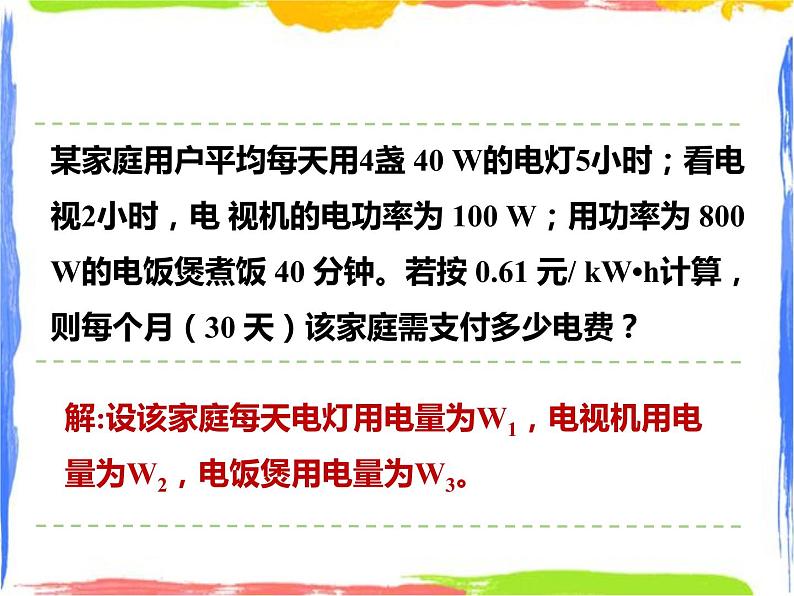

某家庭用户平均每天用4盏 40 W的电灯5小时；看电视2小时，电 视机的电功率为 100 W；用功率为 800 W的电饭煲煮饭 40 分钟。若按 0.61 元/ kW•h计算，则每个月（30 天）该家庭需支付多少电费？
解:设该家庭每天电灯用电量为W1，电视机用电量为W2，电饭煲用电量为W3。
小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
提示：电能:3394.5 kw·h －3287.5 kw·h = 107 kw·h电费：107 kw·h×0.60 元/(kw·h) = 64.2 元
目前在我国使用电力已基本普及到城市、农村的每个家庭，利用电流做功给 人们的工作与生活带来便捷。为了保证安全用电，我们有必要了解电是怎样进 入家庭用户的。
1、家庭电路布线示意图
家庭电路是通过进户线与室外的入户线网（或电缆）相连接的。
2、进户线：进 户线有两根，一根是相线（俗称火线），一根是零线，它们之间的电压是 220 V。 零线在线网处是接地的，零线和地之间的电压为零，所以相线与地之间的电压为 220 V。
你能说一说家庭电路的配电线路吗？
进户线先接入电能表，电能表的两根出线接入闸刀开关，这是家庭电路的总 开关，可以控制整个家庭电路的通断。闸刀开关的两根出线分别连接两个熔丝盒，通过熔丝连接家庭电路的干路。 家庭中使用的电灯、电扇等用电器都并联在干路上，在正常情况下电路为每个家用电器提供的电压都是 220 V。
(1)、电能表电能表是量度电能消耗多少的仪器；电能表的连接： 电能表要串在家庭电路进户线开始的干路上。
观察电能表上标出的主要参数，如“220 V‘’、 “50 Hz”、 “10（20）A”、” 600r/kw.h“ 这表示什么意义？
“220V” 表示该电能表应在220伏的电路中使用；“50Hz” 表示这个电能表在50赫的交流电路中使用；“10（20）A”表示电能表的额定电流为10A，短时间允许通过的最大电流是20A； “600r/kw.h” 表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转。
家庭电路中常用的家用闸刀开关内部装有熔丝（也叫做保险丝），以保证用电安全。
为了防止由于短路、过载引起电流过大而 发生事故，必须在干路上的熔丝盒里连接一段熔丝。
（a）、熔丝特点：它是一种电阻率大熔点低的铅、锑合金丝制成的。
（b）熔丝的作用：当电流超过某一数值时，因熔丝的熔点低，它首先熔断、切断电路， 就能起到保护电路和电能表的作用。
（c）熔丝的选择：保险丝越粗，熔断的电流就越大。实际中应根据电路设计的安全电流，选择合适的保险丝一般说来， 10 A的电能表应配用熔断电流为 10 A的熔丝。
思考讨论：若电路工作过程中发生熔丝熔断其原因可能是什么?应该怎么办？
（1）发生熔丝熔断的原因可能是同时使用的电器过多，即发生过载或因短路所引起。（2）应先找出 并排除发生故障的原因，然后才换用新熔丝。在换用时切不可因怕麻烦而用更 粗的熔丝，更不允许随意将铜丝或铁丝代替熔丝使用。
1、在家庭电路中从输入电线起，连接的顺序应该是 (  )A．总开关、电能表、保险盒、插座 B．总开关、电能表、插座、保险盒C．电能表、总开关、插座、保险盒 D．电能表、总开关、保险盒、插座
2、下列说法中正确的是 ( )A、闸刀开关安装在电能表之前，目的是控制整个家庭电路；B、电能表安装在进户线之后，用来直接测量家庭用的电功率；C、家庭照明电灯和插座并联在家庭电路上；D、电灯与控制它的开关并联。
相线（常用符号L表示）和零线（常用符号N表示）经电能表、闸刀开关和熔 丝盒进入室内。
在室内布线时，一般规定水平布线的上面一根导线是相线，下面一根是零线；竖直布线的右边一根导线是相线，左边一根是零线。
电灯与开关串联，开关接在火线上；电灯之间，插座之间以及电灯与插座之间都并联在火线与零线之间。
墙壁上两孔插座的左孔一般是零线，右孔是相线；三孔插座的一般是左孔是零线，右孔是相线，上孔是保护接地线。
3、两孔插座和三孔插座
两孔插座：没有金属外壳的用电器使用两孔插座，如台灯等。
三孔插座：一般有金属外壳的用电器使用三孔插座，如电水壶等。
三脚插头也有三个相应的接线柱右边、左边两个接线柱与用电器的工作部分相连，上边的接线柱则与用电器的金属外壳相连。
为了防止万一用电器进线的相线因绝缘层破损与金属外壳接通时，电将从接地线导入大地，即使人体接触 用电器带电外壳，因人体电阻远大于接地 线电阻，人体中的分电流几近于零，避免了触电事故的发生。
思考讨论：为什么把用电器的金属外壳与地相连？
5、测电笔（1）测电笔的作用：它可以辨别相线和零线，还 可检测各用电器和插座与干路的连接是否正确，以及家庭电路是否有电等。
（2）测电笔的构造和种类测电笔是由串接在一起的笔尖金属体、炭质电阻、氖管、弹簧和笔尾金属体组成。
使用时手应接触笔尾金属体，但不准与笔尖金属体相接触。笔尖金属体触火线时氖管发光，触零线时氖管不发光。
如果测电笔先后插入插座的 左、右插孔，氖管都不发光，表明电路无电压，则应检查熔丝盒中的熔丝是否 已熔断。
防止人体触电事故的发生
阅读课文回答：1、什么是触电？
人体触电是指当人体的一部分接触相线，人体的另一部分与地相接，人体成为电流 的通路，这就是触电。
2、触电的方式有哪些？
人体触电的方式：低压触电和高压触电（1）低压触电分为：单线触电和双线触电
这时通过心脏部位的电流高达 220 mA，立即危及生命。
②双线触电人站在绝缘凳上，但左、右手分别接触相线和零线，则电流将从两臂及胸部通过 人体，虽流经心脏部位的电流小于 220 mA，但同样是严重危及生命的触电事故。
①单线触电：人的左手接触相线，双脚接地，这是最危险的。在最不利的情况下 人体电阻约为 1 000 Ω
（2）高压触电两种形式：电弧触电、高压跨步触电
①电弧触电:电弧触电指的是当人体靠近高压带电体时，带电体与人之间发生放电所致。
②高压跨步触电若有高压输电导线从输电线架上断裂掉落在地下时，切不可走近，以免因很大的跨步电压而造成触电事故。
3、怎样防止人体触电事故的发生？安全用电的原则是什么？
不要在输电导线上晾晒衣物，不要在输电导线附近 放风筝，不要用湿布揩拭电器，不要用湿手操作电气开关，不要靠近高压电。安全用电的原则是：不接触低压带电体;不靠近高压带电体（低压勿摸，高压勿近）。
发现有人接触相线而触电，切不可用手去拉触电者，首先应拉下闸刀开关切断电源，若在室外则应用干燥木棒或竹竿挑开与触电者接触的相线，使触电者尽快脱离电源，然后派人报警，同时立即对停止呼吸的触电者施行人工呼吸，直至救护人员抵达。
4、低压触电处理方法是什么？

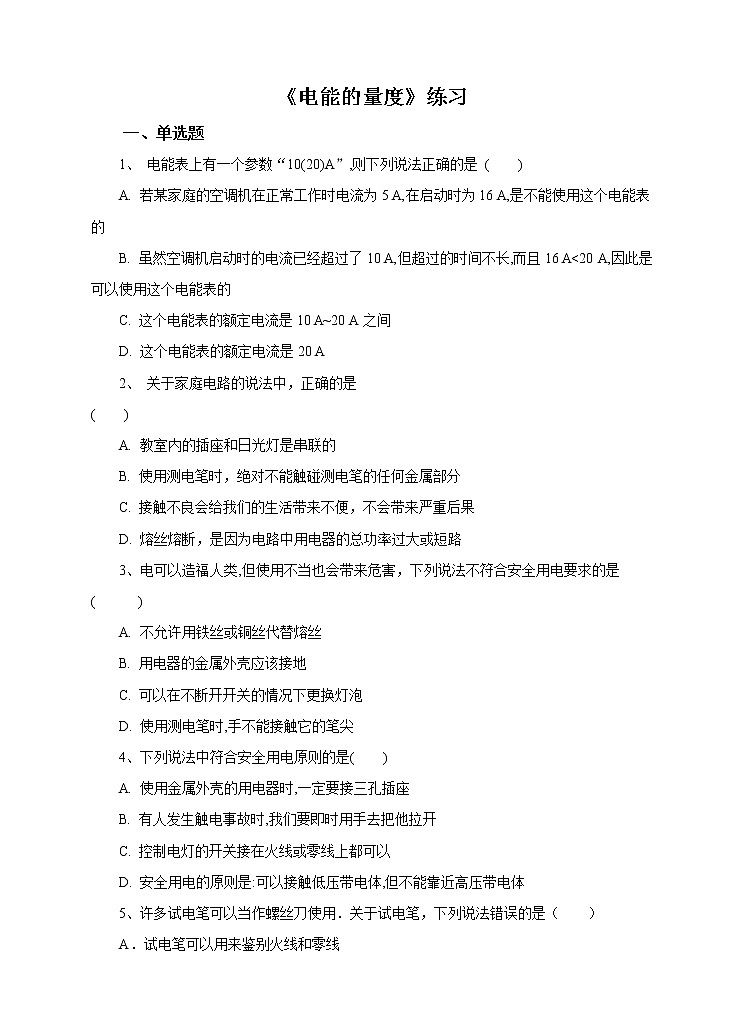

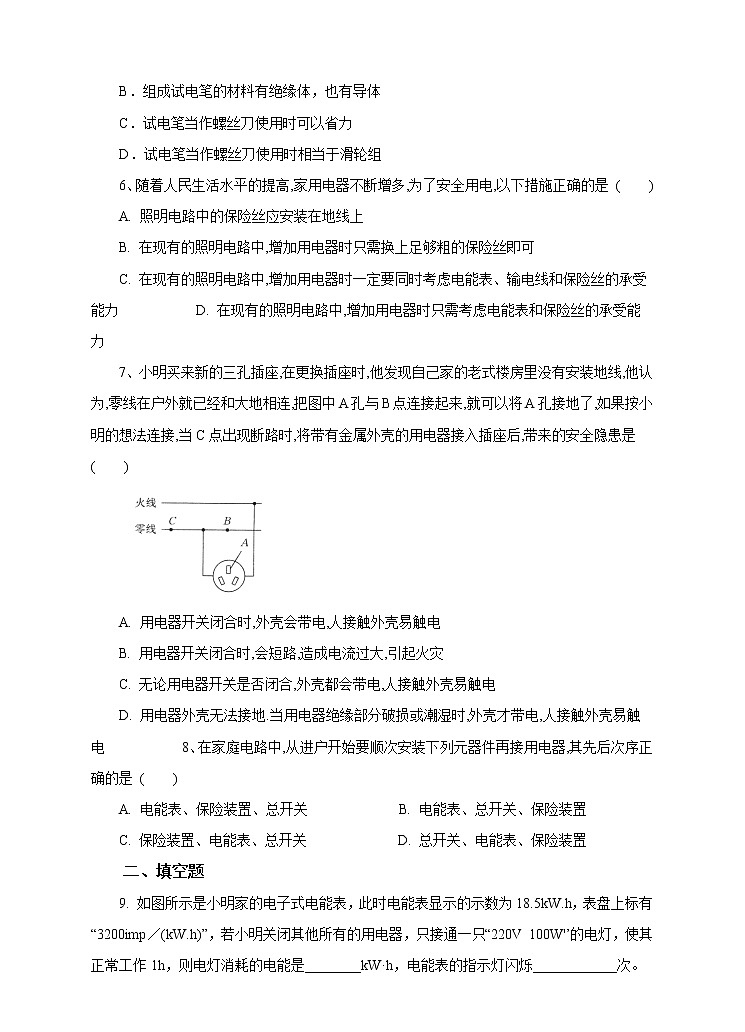

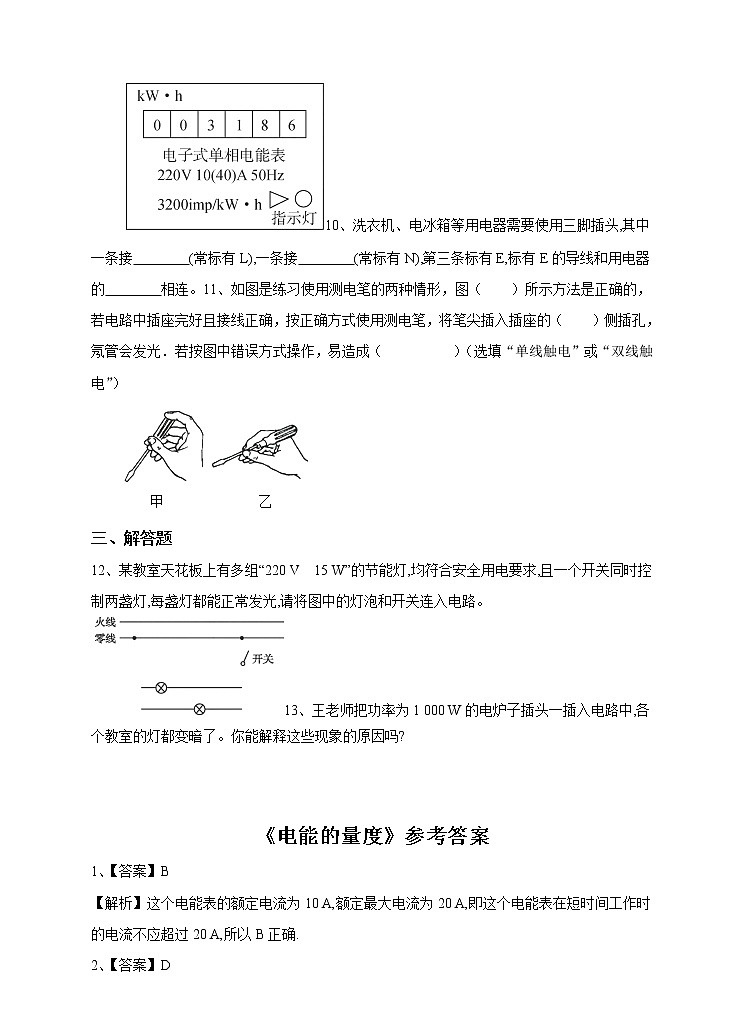

1、下列说法中正确的是 （ ）           A． 家庭电路中的熔丝熔断，一定是发生了短路B． 有金属外壳的家用电器，为了安全一定要插在三孔插座上.C． 家用电能表上的示数 显示了家庭用电的总功率.D． 电扇工作时，消耗的电能全部转化为机械能
2、保险丝在电路中所起的作用是：（      ）A、减小电路中的电流，避免产生危险B、能使电路中的电压降低，避免产生危险C、用电器消耗的电能过多时，自动切断电路D、在电流过大，超过规定值时能自动切断电源
3、某同学站在干燥的凳子上检修电灯，以下操作，不正确又是十分危险的是（ ） A 一手接触火线进行检修. B 一手接触零线进行检修. C 一手接触火线，另一手扶在水泥墙上进行检修. D 一手接触零线，另一手扶在水泥墙上进行检修.
4、家庭电路有两根电线，一根叫 线，一根叫——— 线，它们之间的电压是 V。为了安全，有的家用电器所用的三孔插座还有一根地线，正常情况下，零线和地线之间的电压为 V 。所有家用电器 联在电路中，可以保证在正常情况下，每个家用电器的电压都是 V，且一个用电器坏了并不会影响其他用电器的使用。
5、用 可辨别火线和零线，使用时手一定要接触笔尾的 ，笔尖接触 。如果氖管发光，表明接触的是 ；如果氖管不发光，表明接触的是 。
1、电能表作用：用来测量在一段时间里电流所做的功，即所消耗的电能多少。单位是千瓦时（kw•h），俗称“度”。2、家庭电路的组成：进户线、电能表、闸刀开关、用电器。3、熔丝特点：它是一种电阻率大熔点低的铅、锑合金丝制成的。
