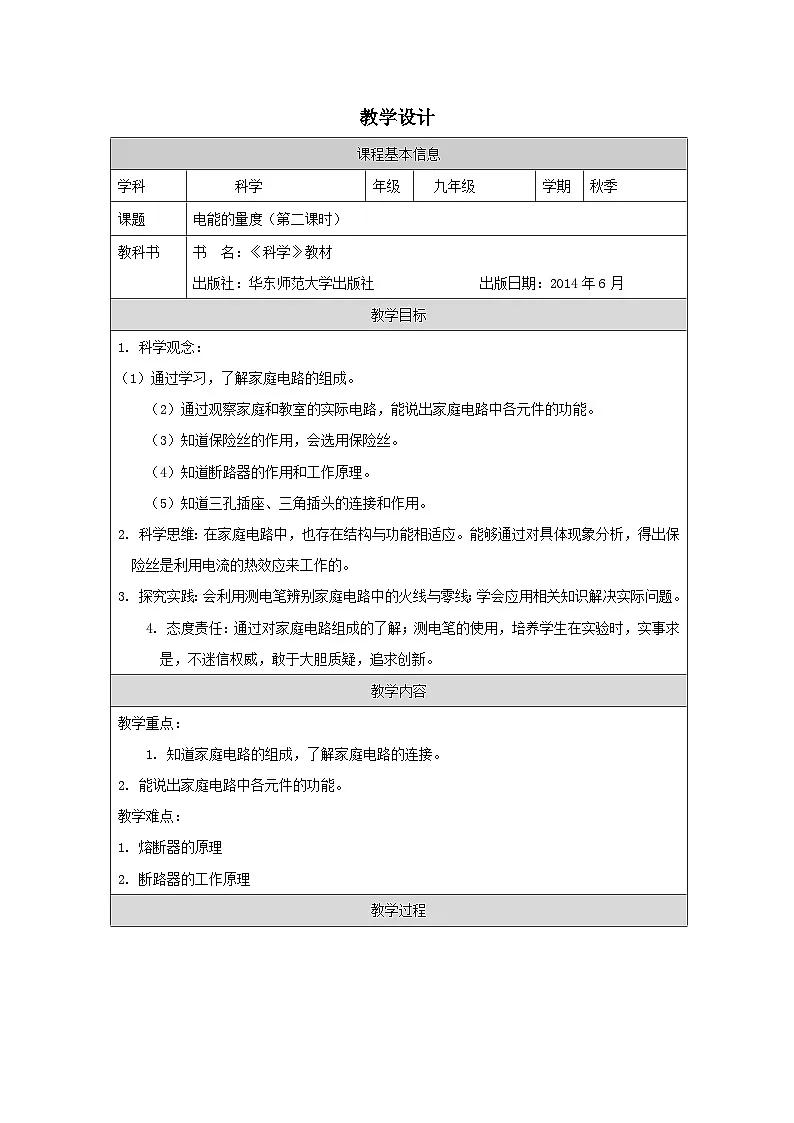

课程基本信息
学科
科学
年级
九年级
学期
秋季
课题
电能的量度（第二课时）
教科书
书 名：《科学》教材
出版社：华东师范大学出版社 出版日期：2014年6月
教学目标
科学观念：
（1）通过学习，了解家庭电路的组成。
（2）通过观察家庭和教室的实际电路，能说出家庭电路中各元件的功能。
（3）知道保险丝的作用，会选用保险丝。
（4）知道断路器的作用和工作原理。
（5）知道三孔插座、三角插头的连接和作用。
科学思维：在家庭电路中，也存在结构与功能相适应。能够通过对具体现象分析，得出保险丝是利用电流的热效应来工作的。
3. 探究实践：会利用测电笔辨别家庭电路中的火线与零线；学会应用相关知识解决实际问题。
4. 态度责任：通过对家庭电路组成的了解；测电笔的使用，培养学生在实验时，实事求是，不迷信权威，敢于大胆质疑，追求创新。
教学内容
教学重点：
1. 知道家庭电路的组成，了解家庭电路的连接。
2. 能说出家庭电路中各元件的功能。
教学难点：
1. 熔断器的原理
2. 断路器的工作原理
教学过程

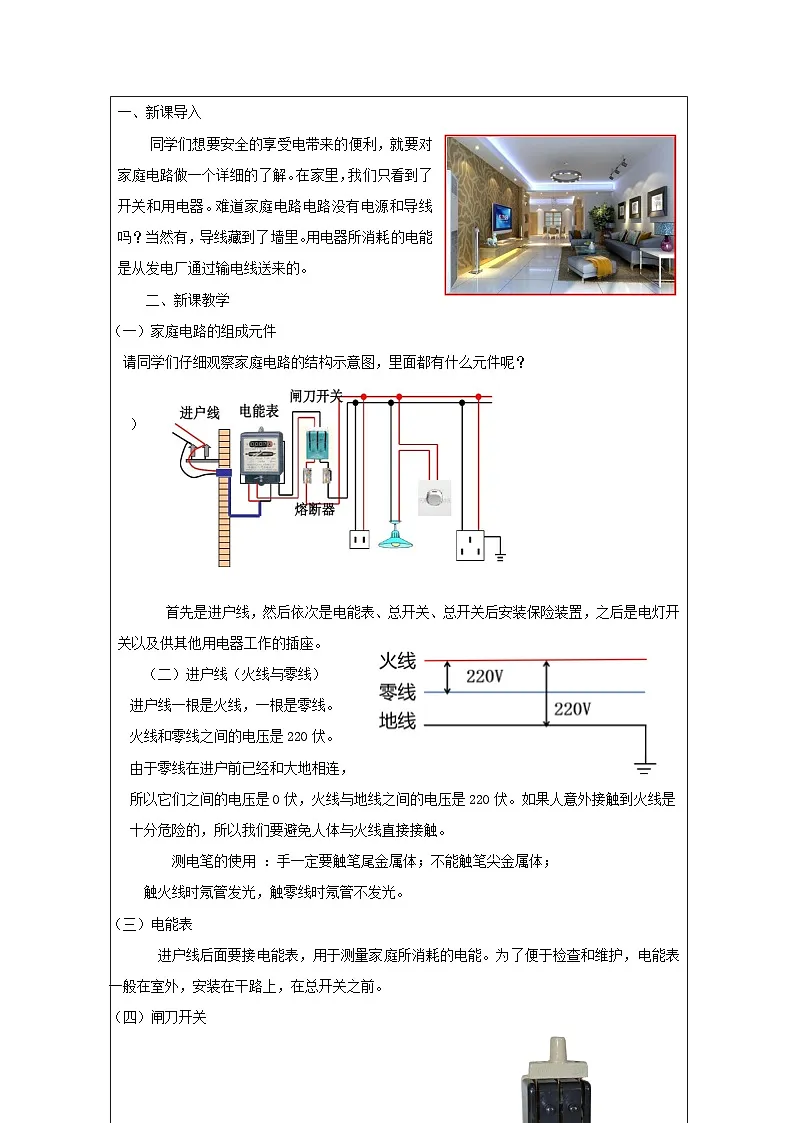

新课导入
同学们想要安全的享受电带来的便利，就要对家庭电路做一个详细的了解。在家里，我们只看到了开关和用电器。难道家庭电路电路没有电源和导线吗？当然有，导线藏到了墙里。用电器所消耗的电能是从发电厂通过输电线送来的。
新课教学
家庭电路的组成元件
请同学们仔细观察家庭电路的结构示意图，里面都有什么元件呢？
）
首先是进户线，然后依次是电能表、总开关、总开关后安装保险装置，之后是电灯开关以及供其他用电器工作的插座。
（二）进户线（火线与零线）
进户线一根是火线，一根是零线。
火线和零线之间的电压是220伏。
由于零线在进户前已经和大地相连，
所以它们之间的电压是0伏，火线与地线之间的电压是220伏。如果人意外接触到火线是
十分危险的，所以我们要避免人体与火线直接接触。
测电笔的使用 ：手一定要触笔尾金属体；不能触笔尖金属体；
触火线时氖管发光，触零线时氖管不发光。
（三）电能表
进户线后面要接电能表，用于测量家庭所消耗的电能。为了便于检查和维护，电能表一般在室外，安装在干路上，在总开关之前。
闸刀开关
电能表后面不能直接接用电器，必须接一个能控制电路的总开关，这个开关，我们俗称闸刀开关，它控制着整个家庭电路的通断。
熔断器
熔断器中装有保险丝。当电路中电流过大时，保险丝会自动熔断。
对制作保险丝的材料有什么要求呢？
一般由电阻率大熔点较低的金属合金制成。保险丝有不同的规格，通常标有额定电流。
额定电流表示保险丝所能承受的最大电流。如果选用的保险丝额定电流值太大或太小，有什么后果呢？保险丝过大不易熔断，起不到保护作用，保险丝过小易熔断，使电路不能正常工作。
保险丝如何选用呢？选用保险丝应使保险丝的额定电流等于或稍大于电路中正常工作时的电流。电路中的电流在超过保险丝额定电流，并达到熔断电流时，保险丝才会发热熔断。
（六）断路器
断路器，我们俗称空气开关。断路器上标有额定电流，当流过断路器的电流超过额定电流时，断路器会自动断开，切断电路，从而起到保护电路的作用。
（七）开关与灯泡的连接
开关先接火线，接着进灯座，最后回零线。
（八）插座与插头
插座有两孔插座与三孔插座之分。两孔插座左边接零线，右边接火线，三孔插座同样也是左孔接零线，右边接火线，上面接地线。我们简称左零右火，上接地。与插座配套使用的便是插头，有两脚插头与三脚插头之分。三角插头中间的插脚接用电器的金属外壳。洗衣机、电冰箱、电饭锅等外壳是金属的用电器，一般都用三角插头。与外壳是金属的用电器相连的插头通常都用三角插头，这是为什么呢？
万一用电器火线的绝缘层被破坏，火线与用电器的金属壳相接触，金属壳就有220伏的电压。当外壳有接地时，电流会经过接地线进入大地，此时人若接触金属外壳，不会有电流流过人体。三脚插头还有一些特殊的设计，请仔细观察。长短脚的好处是什么呢？
当我们使用三角插头时，首先与地线连通的是最长的插脚，当我们拔下插头时，最后与地线分离的也是最长的插脚。这种设计体现了人们的聪明才智。
（九）漏电保护器
当漏电保护器检测到流过火线与零线的电流不相等时，便会自动切断电路
三、小结
本节课小结一下，本节课我们主要学习了三方面内容，一是家庭电路的组成、二是家庭电路中的各元件的功能。三是家庭电路中的保护装置，尤其是家庭电路中的熔断器与断路器的工作原理。
