教材原型实验

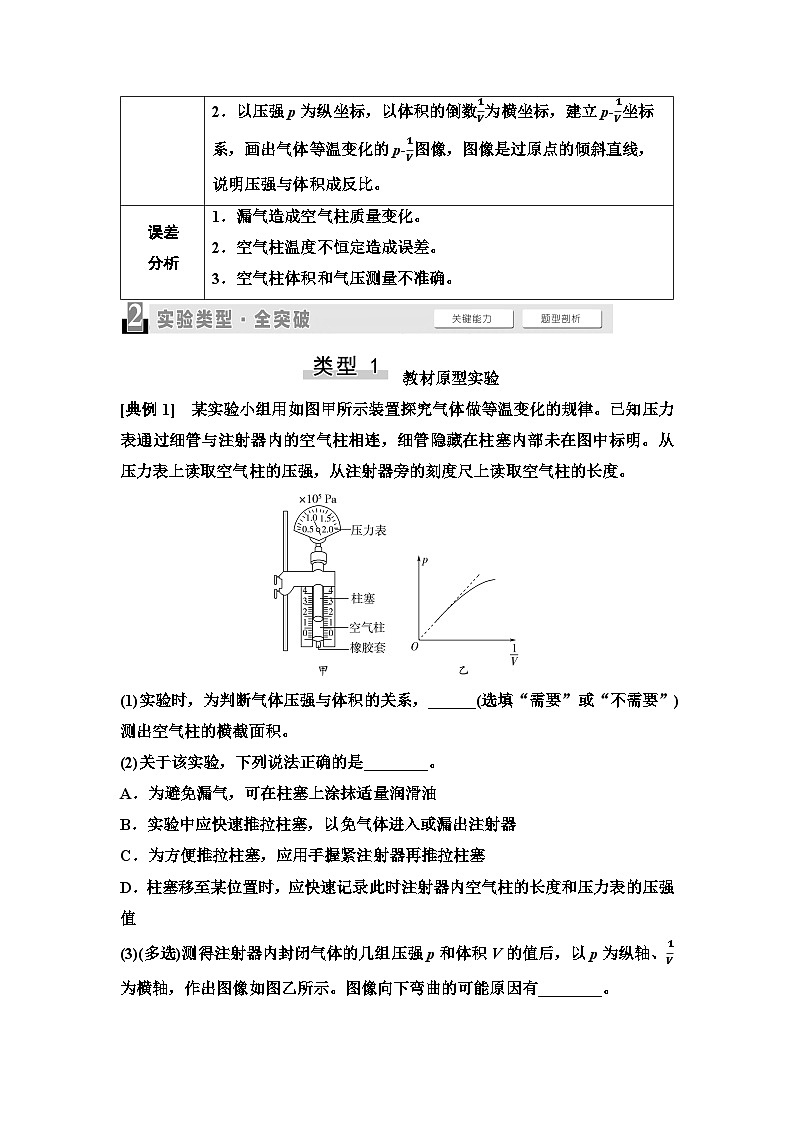

[典例1] 某实验小组用如图甲所示装置探究气体做等温变化的规律。已知压力表通过细管与注射器内的空气柱相连，细管隐藏在柱塞内部未在图中标明。从压力表上读取空气柱的压强，从注射器旁的刻度尺上读取空气柱的长度。
(1)实验时，为判断气体压强与体积的关系，______(选填“需要”或“不需要”)测出空气柱的横截面积。
(2)关于该实验，下列说法正确的是________。
A．为避免漏气，可在柱塞上涂抹适量润滑油
B．实验中应快速推拉柱塞，以免气体进入或漏出注射器
C．为方便推拉柱塞，应用手握紧注射器再推拉柱塞
D．柱塞移至某位置时，应快速记录此时注射器内空气柱的长度和压力表的压强值
(3)(多选)测得注射器内封闭气体的几组压强p和体积V的值后，以p为纵轴、1V为横轴，作出图像如图乙所示。图像向下弯曲的可能原因有________。
A．实验过程中有进气现象
B．实验过程中有漏气现象
C．实验过程中气体温度降低
D．实验过程中气体温度升高
[听课记录]

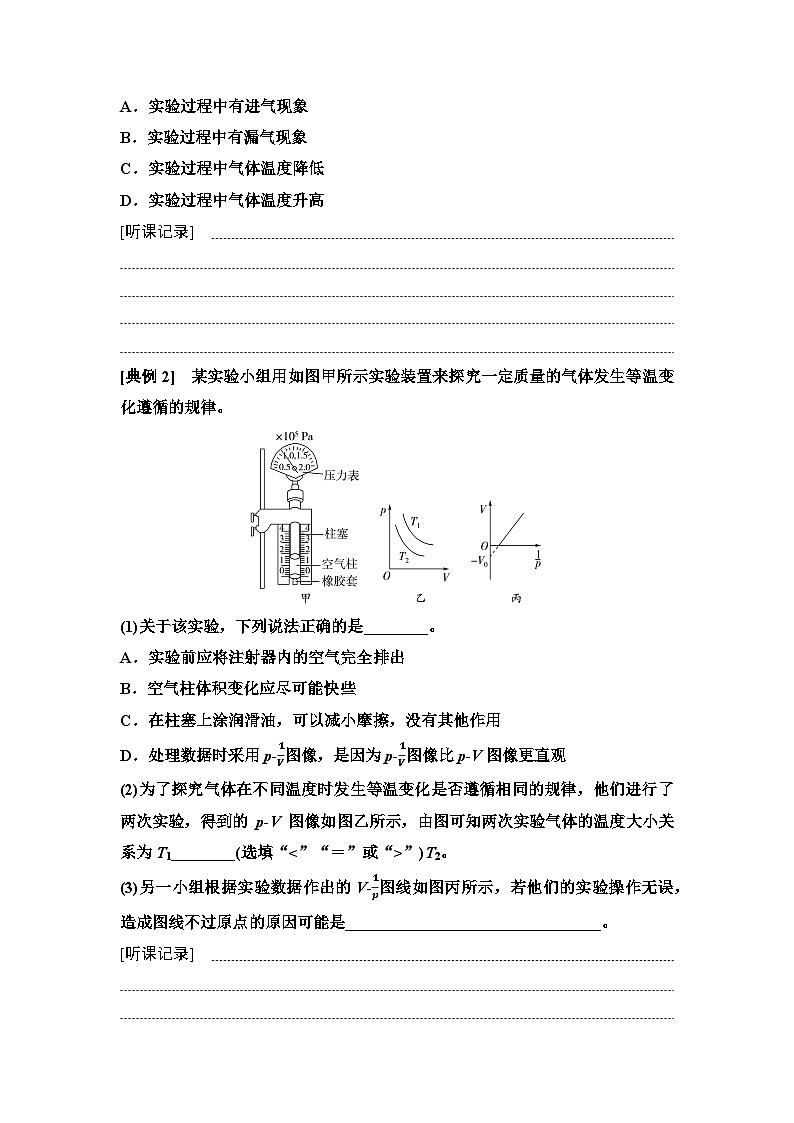

[典例2] 某实验小组用如图甲所示实验装置来探究一定质量的气体发生等温变化遵循的规律。
(1)关于该实验，下列说法正确的是________。
A．实验前应将注射器内的空气完全排出
B．空气柱体积变化应尽可能快些
C．在柱塞上涂润滑油，可以减小摩擦，没有其他作用
D．处理数据时采用p-1V图像，是因为p-1V图像比p-V图像更直观
(2)为了探究气体在不同温度时发生等温变化是否遵循相同的规律，他们进行了两次实验，得到的 p-V 图像如图乙所示，由图可知两次实验气体的温度大小关系为T1________(选填“”)T2。
(3)另一小组根据实验数据作出的V-1p图线如图丙所示，若他们的实验操作无误，造成图线不过原点的原因可能是________________________________。
[听课记录]



拓展创新实验
[典例3] (2023·山东卷)利用图甲所示实验装置可探究等温条件下气体压强与体积的关系。将带有刻度的注射器竖直固定在铁架台上，注射器内封闭一定质量的空气，下端通过塑料管与压强传感器相连。活塞上端固定一托盘，托盘中放入砝码，待气体状态稳定后，记录气体压强p和体积V(等于注射器示数V0与塑料管容积ΔV之和)。逐次增加砝码质量，采集多组数据并作出拟合曲线如图乙所示。
回答以下问题：
(1)在实验误差允许范围内，图乙中的拟合曲线为一条过原点的直线，说明在等温情况下，一定质量的气体________。
A．p与V成正比 B．p与1V成正比
(2)若气体被压缩到V＝10.0 mL，由图乙可读出封闭气体压强为________Pa(保留3位有效数字)。
(3)某组同学进行实验时，一同学在记录数据时漏掉了ΔV，则在计算pV乘积时，他的计算结果与同组正确记录数据同学的计算结果之差的绝对值会随p的增大而________(选填“增大”或“减小”)。
[听课记录]



本题的创新点体现在实验器材上，利用压强传感器采集数据替代压力表。
[典例4] 某同学通过图甲所示的实验装置，利用玻意耳定律来测定一颗形状不规则的石子的体积。
实验步骤：
①将石块装进注射器，插入活塞，再将注射器通过软管与传感器A连接；
②移动活塞，通过活塞所在的刻度读取了多组气体体积的V，同时记录对应的传感器数据；
③建立直角坐标系。
(1)(多选)在实验操作中，下列说法正确的是________。
A．图甲中，传感器A为压强传感器
B．在步骤①中，将注射器与传感器A连接前，应把注射器活塞移至注射器最右端位置
C．操作中，不可用手握住注射器封闭气体部分，是为了保持封闭气体的温度不变
D．若实验过程中不慎将活塞拔出针筒，应立即将活塞插入注射器继续实验
(2)为了在坐标系中获得直线图像，若取y轴为V，则x轴为________(选填“1p”或“p”)。
(3)选择合适的坐标后，该同学通过描点作图，得到如图乙所示图像，若不考虑传感器和注射器连接处的软管容积带来的误差，则石子的体积为________；若考虑该误差影响，测得软管容积为V0，则石子的体积为________。
[听课记录]



本题的创新点体现在以下两方面：
(1)实验目的的创新：通过本实验测石子的体积。
(2)实验器材的创新：用压强传感器测压强，减小实验误差。

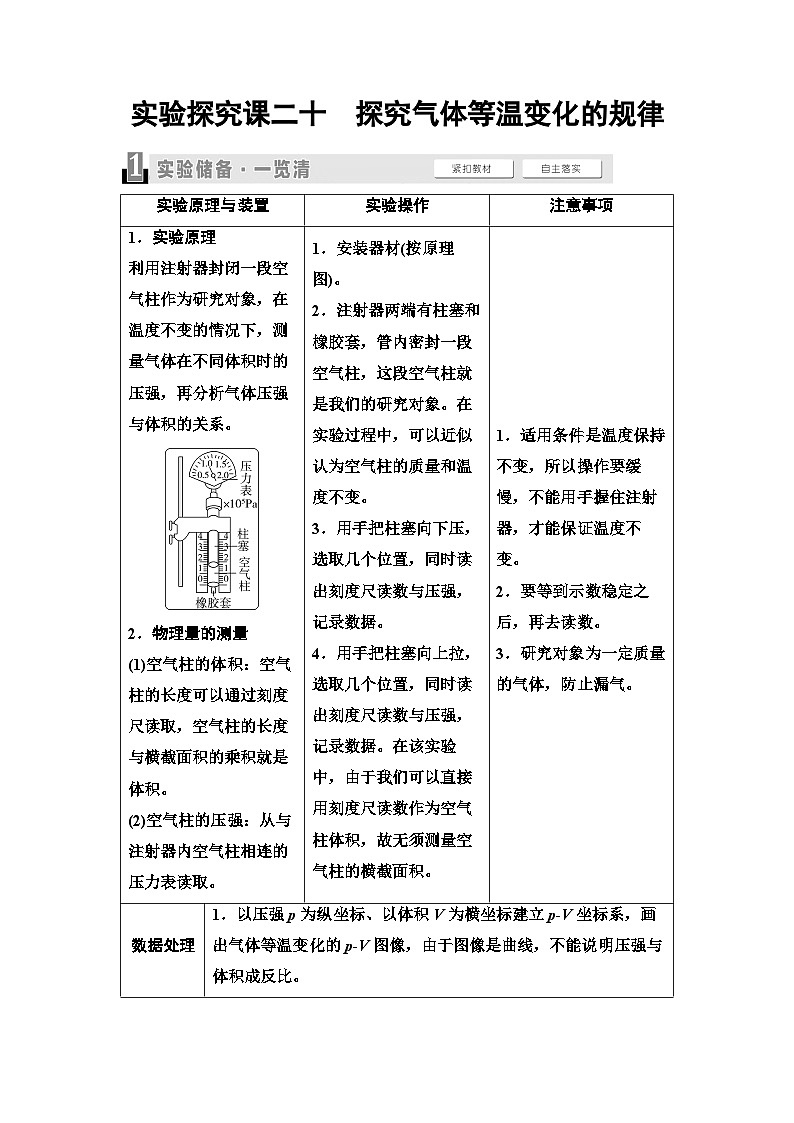

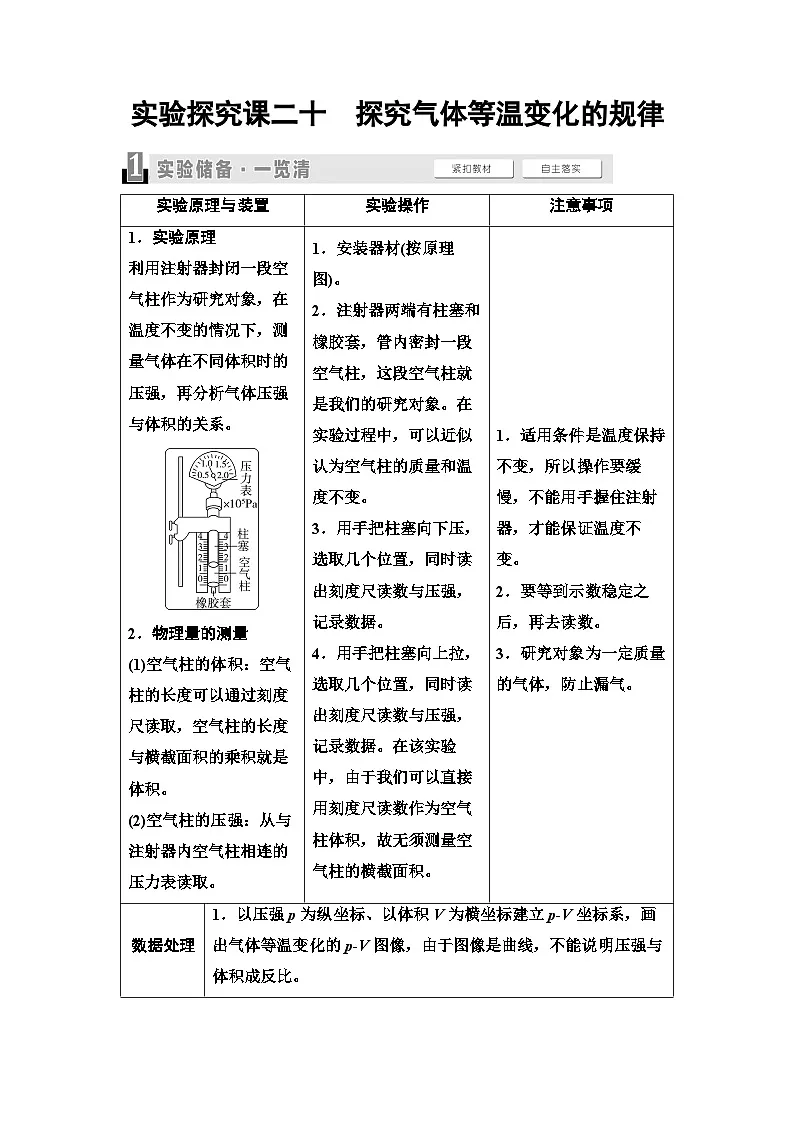

实验原理与装置
实验操作
注意事项
1．实验原理
利用注射器封闭一段空气柱作为研究对象，在温度不变的情况下，测量气体在不同体积时的压强，再分析气体压强与体积的关系。
2．物理量的测量
(1)空气柱的体积：空气柱的长度可以通过刻度尺读取，空气柱的长度与横截面积的乘积就是体积。
(2)空气柱的压强：从与注射器内空气柱相连的压力表读取。
1．安装器材(按原理图)。
2．注射器两端有柱塞和橡胶套，管内密封一段空气柱，这段空气柱就是我们的研究对象。在实验过程中，可以近似认为空气柱的质量和温度不变。
3．用手把柱塞向下压，选取几个位置，同时读出刻度尺读数与压强，记录数据。
4．用手把柱塞向上拉，选取几个位置，同时读出刻度尺读数与压强，记录数据。在该实验中，由于我们可以直接用刻度尺读数作为空气柱体积，故无须测量空气柱的横截面积。
1．适用条件是温度保持不变，所以操作要缓慢，不能用手握住注射器，才能保证温度不变。
2．要等到示数稳定之后，再去读数。
3．研究对象为一定质量的气体，防止漏气。
数据处理
1．以压强p为纵坐标、以体积V为横坐标建立p-V坐标系，画出气体等温变化的p-V图像，由于图像是曲线，不能说明压强与体积成反比。
2．以压强p为纵坐标，以体积的倒数1V为横坐标，建立p-1V坐标系，画出气体等温变化的p-1V图像，图像是过原点的倾斜直线，说明压强与体积成反比。
误差
分析
1．漏气造成空气柱质量变化。
2．空气柱温度不恒定造成误差。
3．空气柱体积和气压测量不准确。
