【01-暑假复习】专题04 电学实验 (教师版) -2025年新高二物理暑假衔接讲练 (人教版)

这是一份【01-暑假复习】专题04 电学实验 (教师版) -2025年新高二物理暑假衔接讲练 (人教版)，共52页。试卷主要包含了基本仪器的使用及读数，测量电路与控制电路，电表的改装，测量电阻的多种方法，测定金属丝的电阻率，测定电源的电动势和内阻，用多用电表测量电学中的物理量等内容，欢迎下载使用。
考点聚焦：核心考点+高考考点，有的放矢
重点速记：知识点和关键点梳理，查漏补缺
难点强化：难点内容标注与讲解，能力提升
复习提升：真题感知+提升专练，全面突破

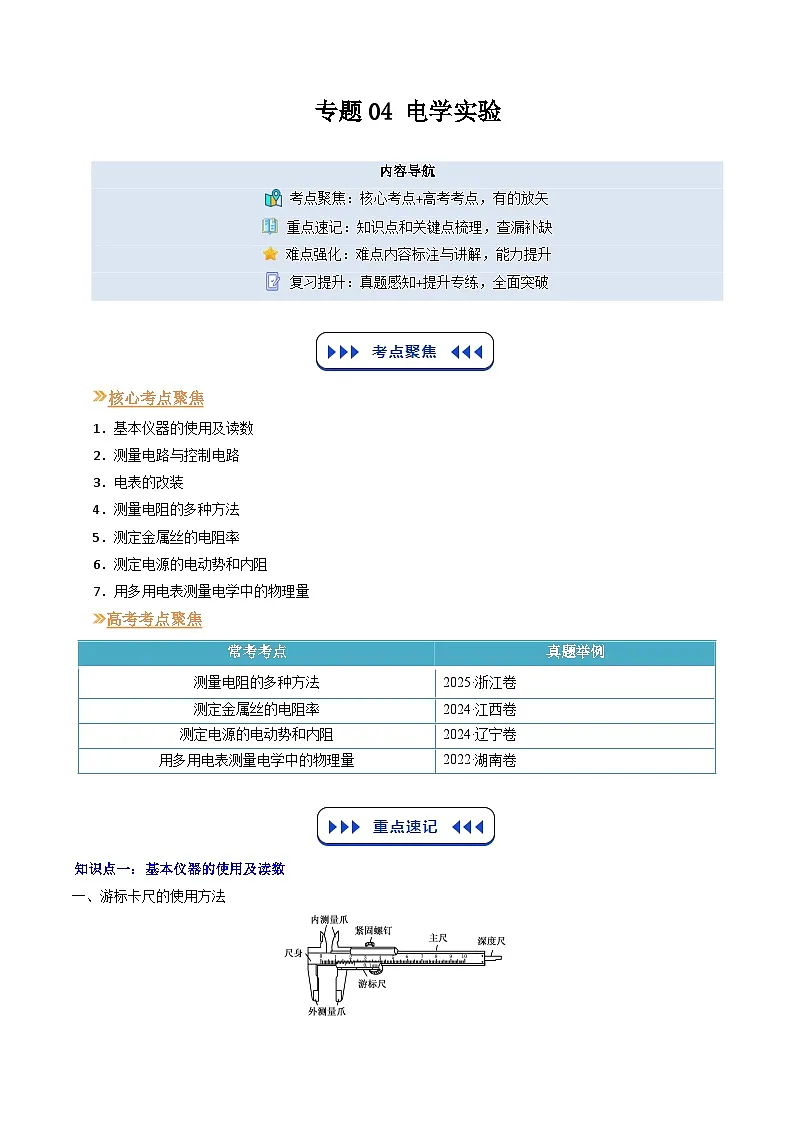

核心考点聚焦
1．基本仪器的使用及读数
2．测量电路与控制电路
3．电表的改装
4．测量电阻的多种方法
5．测定金属丝的电阻率
6．测定电源的电动势和内阻
7．用多用电表测量电学中的物理量
高考考点聚焦
知识点一：基本仪器的使用及读数
一、游标卡尺的使用方法
1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。
2．精度：对应关系为10分度0.1 mm，20分度0.05 mm，50分度0.02 mm。
3．读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线的格数，则记录结果表达为(x＋K×精度)mm。

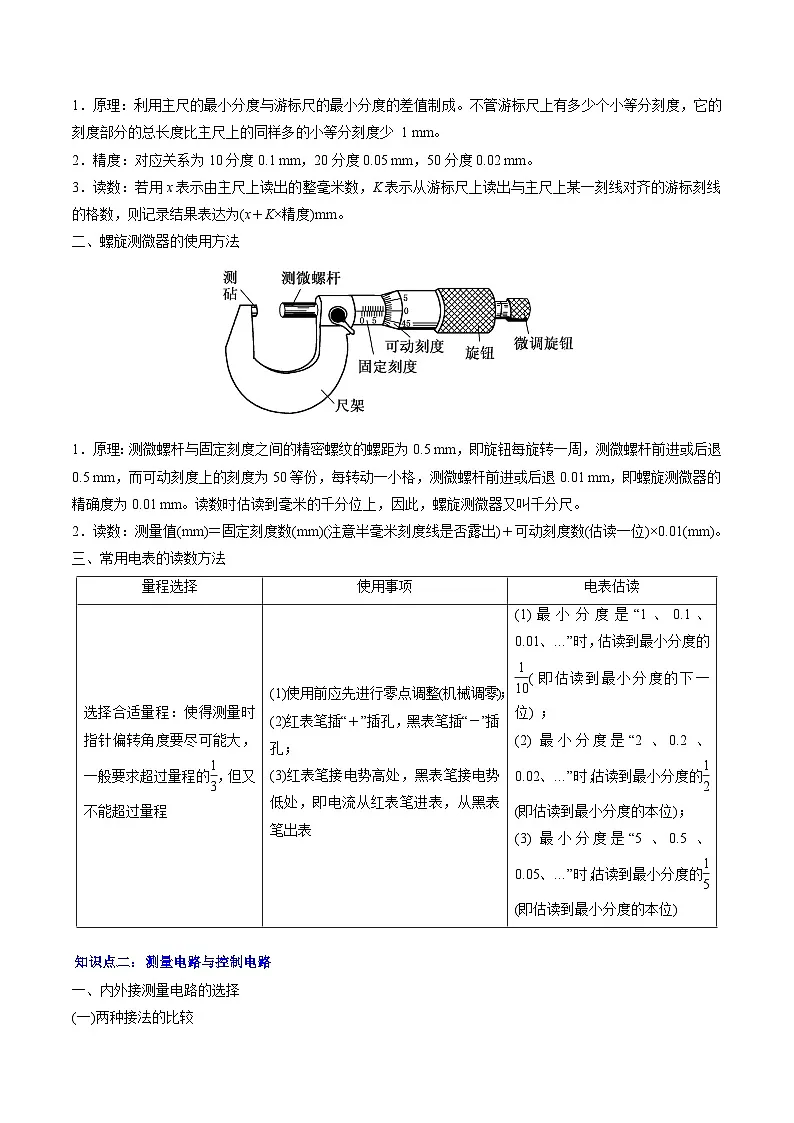

二、螺旋测微器的使用方法
1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm，即旋钮每旋转一周，测微螺杆前进或后退0.5 mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
2．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。
三、常用电表的读数方法
知识点二：测量电路与控制电路
一、内外接测量电路的选择

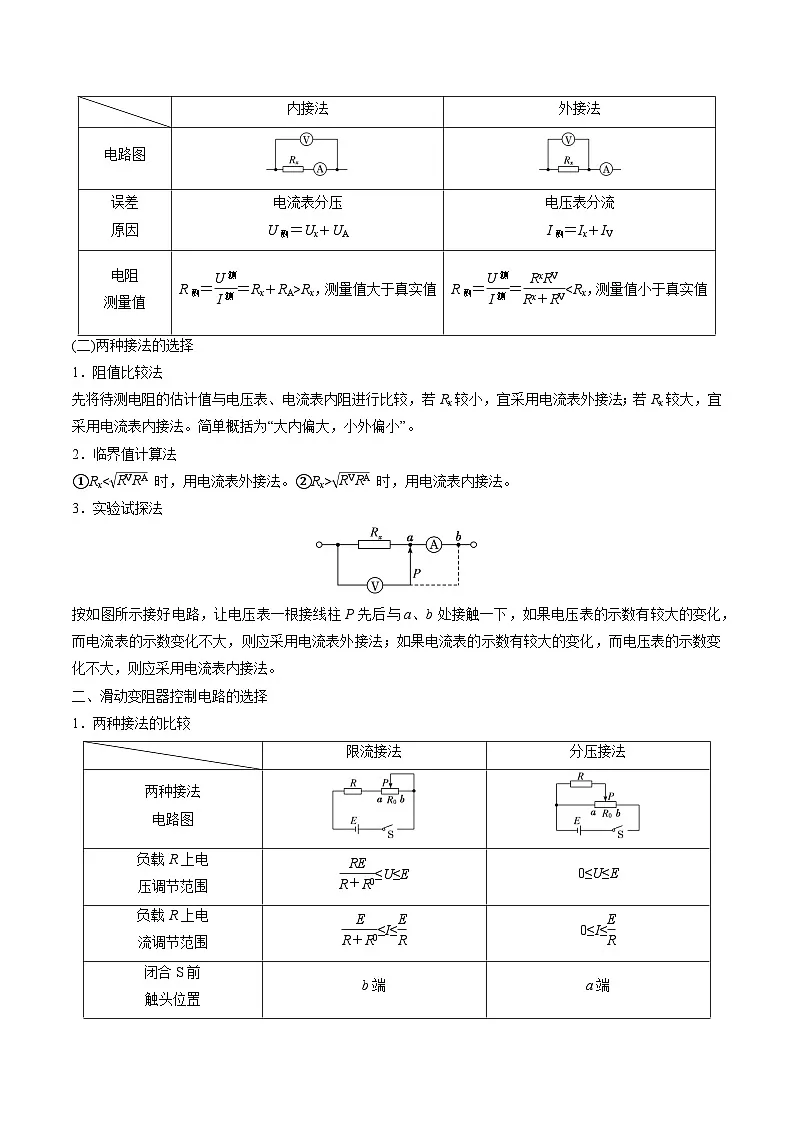

(一)两种接法的比较
(二)两种接法的选择
1．阻值比较法
先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法。简单概括为“大内偏大，小外偏小”。
2．临界值计算法
①Rxeq \r(RVRA) 时，用电流表内接法。
3．实验试探法
按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则应采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则应采用电流表内接法。
二、滑动变阻器控制电路的选择
1．两种接法的比较
2.两种接法的选择
知识点三：电表的改装
知识点四：测量电阻的多种方法
一、伏安法原理
1.伏安法测电阻的原理:R=UI。
2.两种控制电路和两种测量电路
二、伏伏法原理
若电压表内阻已知，则可将其当作电流表、电压表和定值电阻来使用。
(1)如图甲所示，两电表的满偏电流接近时，若已知V1的内阻R1，则可测出V2的内阻R2＝ eq \f(U2,U1) R1。
(2)如图乙所示，两电表的满偏电流IV1≪IV2时，V1并联一定值电阻R0后，同样可得V2的内阻R2＝ eq \f(U2,\f(U1,R1)＋\f(U1,R0)) 。
三、安安法原理
若电流表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用。
(1)如图甲所示，当两电表所能测得的最大电压接近时，如果已知A1的内阻R1，则可测得A2的内阻R2＝ eq \f(I1R1,I2) 。
(2)如图乙所示，当两电表的满偏电压UA2≫UA1时，A1串联一定值电阻R0后，同样可测得A2的电阻R2＝ eq \f(I1（R1＋R0）,I2) 。
四、半偏法原理
电表接入电路中时,可以显示对应测量量的读数,因此我们便可以利用它自身读数的变化(如半偏)巧妙地测量出它的内阻。半偏法测电表内阻有以下两种设置方法。
1.电流表半偏法
(1)实验步骤
①按如图所示的电路图连接实验电路。
②断开S2,闭合S1,调节R1,使电流表读数等于其满偏电流Im。
③保持R1不变,闭合S2,调节R2,使电流表读数等于12Im,然后读出R2的值,若满足R1≫RA,则可认为RA=R2。
(2)误差分析
当闭合S2时,总电阻减小,总电流增大,大于原电流表的满偏电流,而此时电流表半偏,所以流经R2的电流比电流表所在支路的电流大,R2的电阻比电流表的电阻小,而我们把R2的读数当成电流表的内阻,故测得的电流表的内阻偏小。
2.电压表半偏法
(1)实验步骤
①按如图所示的电路图连接实验电路。
②将R2的值调为零,闭合S,调节R1的滑动触头,使电压表读数等于其满偏电压Um。
③保持R1的滑动触头不动,调节R2,使电压表读数等于12Um,然后读出R2的值,若R1≪RV,则可认为RV=R2。
(2)误差分析
当R2的值由零逐渐增大时,R2与电压表两端的电压也将逐渐增大,因此电压表读数等于12Um时,R2两端的电压将大于12Um,则R2>RV,从而造成RV的测量值偏大。显然电压表半偏法适于测量内阻较大的电压表的电阻。
五、等效替代法原理
等效替代法可以很精确(测量原理上不存在误差)地将一个未知电阻的阻值测量出来,主要有以下两种设置方法。
1.电流等效替代
(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效,即Rx=R0。
2.电压等效替代
该方法的实验步骤如下:
(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数U。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效,即Rx=R0。
六、电桥法原理
在电阻的测量方法中,有一种很独特的测量方法——电桥法。其测量电路如图所示,实验中调节电阻箱R3,当的示数为0即A、B两点的电势相等时,R1和R3两端的电压相等,设为U1,同时R2和Rx两端的电压也相等,设为U2。根据欧姆定律有:U1R1=U2R2,U1R3=U2Rx,由以上两式解得:R1·Rx=R2·R3。这就是电桥平衡的条件,由该平衡条件可求出被测电阻Rx的阻值。
知识点五：测定金属丝的电阻率
（一）实验目的
1.掌握刻度尺、螺旋测微器及游标卡尺的原理及读数方法。
2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法。
3.会用伏安法测电阻,进一步测定金属丝的电阻率。
（二）实验思路
根据电阻定律公式知道只要测出金属丝的长度和它的直径d,计算出横截面积S,并用伏安法测出电阻Rx,即可计算出金属丝的电阻率。
（三）实验器材
被测金属丝,直流电源,电流表,电压表,滑动变阻器,开关,导线若干,螺旋测微器,毫米刻度尺。
（四）进行实验
1.用螺旋测微器在被测金属丝上的三个不同位置各测一次直径,求出其平均值d。
2.连接好用伏安法测电阻的实验电路。
3.用毫米刻度尺测量接入电路中的被测金属丝的有效长度,反复测量三次,求出其平均值l。
4.把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。
5.闭合开关,改变滑动变阻器滑片的位置,读出几组相应的电流表、电压表的示数I和U的值,填入记录表格内。
（五）数据处理
1.在求Rx的平均值时可用两种方法
(1)用Rx=UI分别算出各次的数值,再取平均值。
(2)用U-I图线的斜率求出。
2.计算电阻率
将记录的数据Rx、l、d的值代入电阻率计算式ρ=RxSl=πd2Rx4l。
（六）误差分析
1.若为内接法,电流表分压。
2.若为外接法,电压表分流。
3.长度和直径的测量。
（七）注意事项
1.先测直径,再连电路:为了方便,测量直径应在金属丝连入电路之前测量。
2.电流表外接法:本实验中被测金属丝的阻值较小,故采用电流表外接法。
3.电流控制:电流不宜过大,通电时间不宜过长,以免金属丝温度过高,导致电阻率在实验过程中变大。
知识点六：测定电源的电动势和内阻
（一）实验目的
1.测量电源的电动势和内阻。
2.加深对闭合电路欧姆定律的理解。
（二）实验思路
如图甲或图乙所示,改变R的阻值,从电压表和电流表中读出几组U、I值,利用闭合电路的欧姆定律求E、r值。
（三）实验器材
电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔和刻度尺。
（四）进行实验
1.按实验电路图连接电路。
2.把变阻器的滑片移动到使接入电路阻值最大的一端。
3.闭合开关,调节变阻器,记录几组I、U值,填入表格中。
4.断开开关,拆除电路,整理好器材。
（五）数据处理
方法一:列方程组求解电动势和内阻的大小
(1)U1=E-I1rU4=E-I4r;(2)U2=E-I2rU5=E-I5r;(3)U3=E-I3rU6=E-I6r
根据以上三组方程分别求出E、r,再取其平均值作为电源的电动势E和内阻r。
方法二:用作图法处理数据,如图所示。
(1)图线与纵轴交点为E;
(2)图线的斜率的绝对值表示r=ΔUΔI。
（六）误差分析
1.由于读数不准和电表线性不良引起误差。
2.用图像法求E和r时,由于作图不准确造成误差。
3.实验时通电时间过长或电流过大,都会引起E、r变化。
4.若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I真与I测的差值越大。其U-I图像如图丙所示。结论:E测
