初中物理沪科版（2024）九年级全册电阻和变阻器课后练习题

这是一份初中物理沪科版（2024）九年级全册电阻和变阻器课后练习题，共9页。试卷主要包含了1电阻和变阻器等内容，欢迎下载使用。

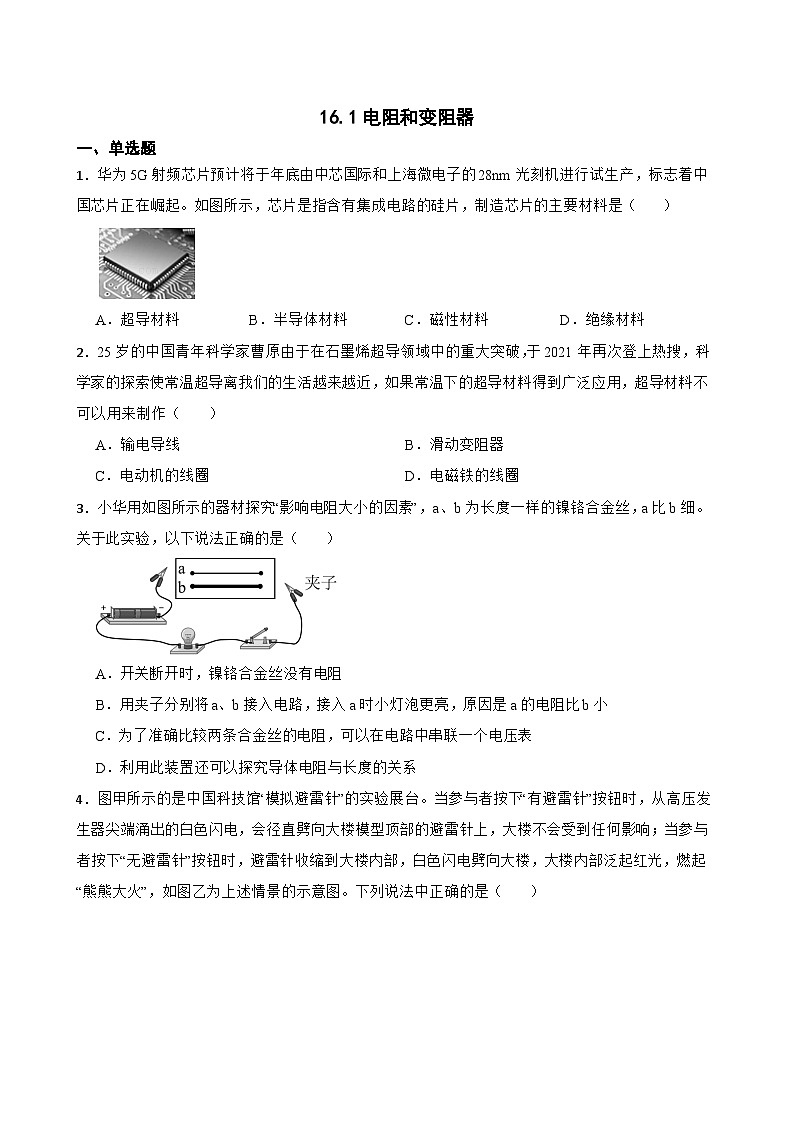

一、单选题
1．华为5G射频芯片预计将于年底由中芯国际和上海微电子的28nm光刻机进行试生产，标志着中国芯片正在崛起。如图所示，芯片是指含有集成电路的硅片，制造芯片的主要材料是（ ）
A．超导材料B．半导体材料C．磁性材料D．绝缘材料
2．25岁的中国青年科学家曹原由于在石墨烯超导领域中的重大突破，于2021年再次登上热搜，科学家的探索使常温超导离我们的生活越来越近，如果常温下的超导材料得到广泛应用，超导材料不可以用来制作（ ）
A．输电导线B．滑动变阻器
C．电动机的线圈D．电磁铁的线圈
3．小华用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，a比b细。关于此实验，以下说法正确的是（ ）
A．开关断开时，镍铬合金丝没有电阻
B．用夹子分别将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小
C．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表
D．利用此装置还可以探究导体电阻与长度的关系

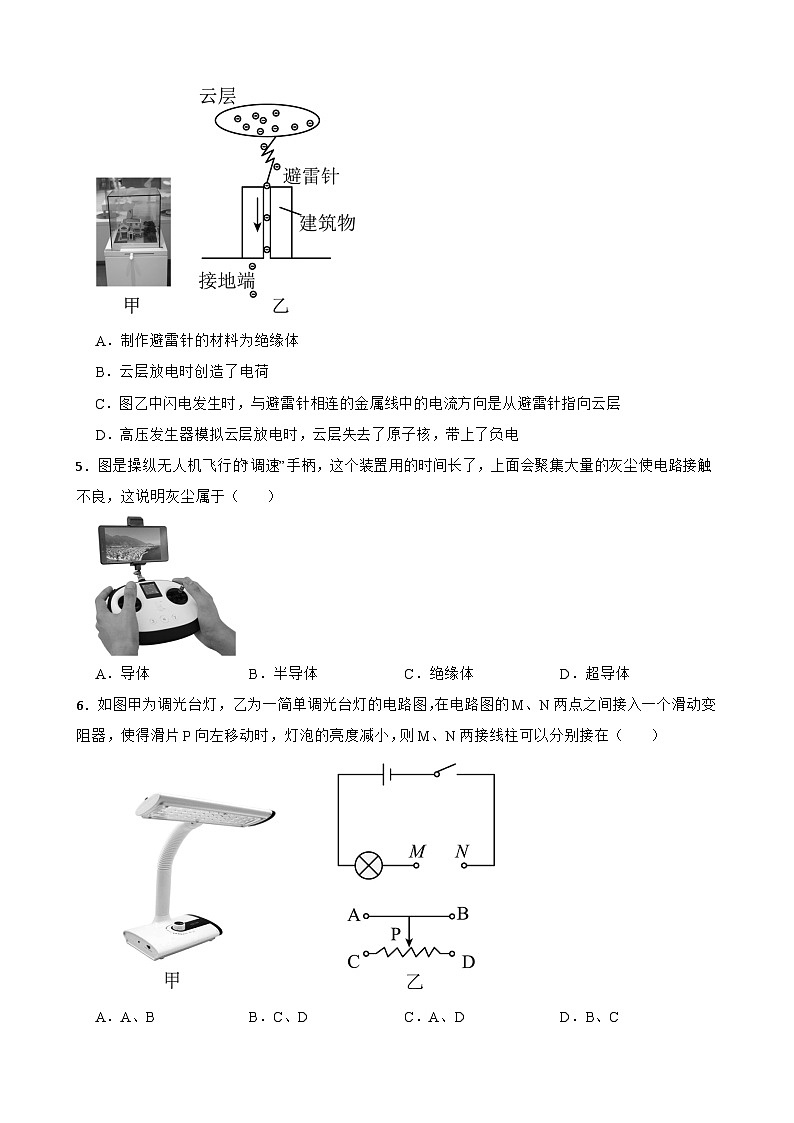

4．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
5．图是操纵无人机飞行的“调速”手柄，这个装置用的时间长了，上面会聚集大量的灰尘使电路接触不良，这说明灰尘属于（ ）
A．导体B．半导体C．绝缘体D．超导体
6．如图甲为调光台灯，乙为一简单调光台灯的电路图，在电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则M、N两接线柱可以分别接在（ ）
A．A、BB．C、DC．A、DD．B、C

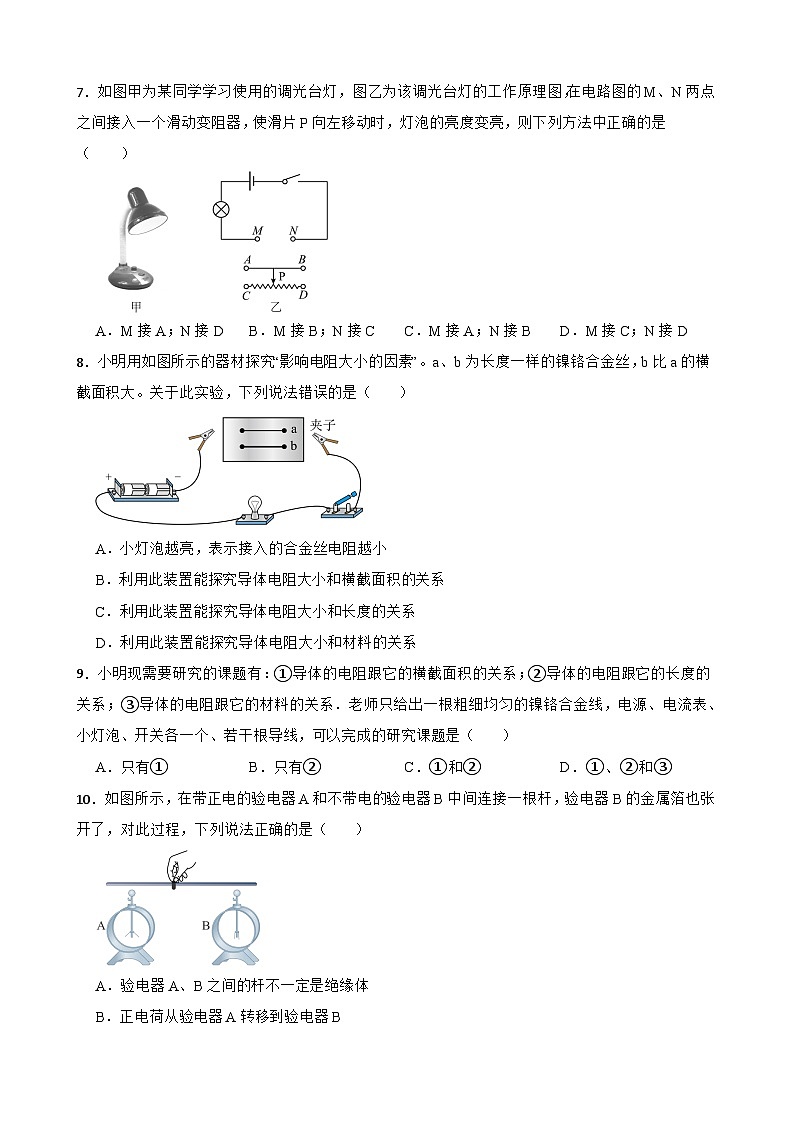

7．如图甲为某同学学习使用的调光台灯，图乙为该调光台灯的工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，使滑片P向左移动时，灯泡的亮度变亮，则下列方法中正确的是（ ）
A．M接A；N接DB．M接B；N接CC．M接A；N接BD．M接C；N接D
8．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法错误的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越小
B．利用此装置能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和长度的关系
D．利用此装置能探究导体电阻大小和材料的关系
9．小明现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．老师只给出一根粗细均匀的镍铬合金线，电源、电流表、小灯泡、开关各一个、若干根导线，可以完成的研究课题是（ ）
A．只有①B．只有②C．①和②D．①、②和③
10．如图所示，在带正电的验电器A和不带电的验电器B中间连接一根杆，验电器B的金属箔也张开了，对此过程，下列说法正确的是（ ）
A．验电器A、B之间的杆不一定是绝缘体
B．正电荷从验电器A转移到验电器B
C．电子由验电器B移动到验电器A
D．电流方向从验电器B到验电器A
二、填空题
11．校园桂花花香四溢属于 现象，学生所带的文具中，自动铅笔的石墨笔芯是 （选填“导体”、“半导体”或“绝缘体”）。
12．手机芯片可以用5mm工艺制造， nm是物理量 的单位，5nm= m。芯片是利用 材料制成。（选填“超导体”、“半导体”）
13．如图甲所示，电阻箱的示数是 Ω；图乙为广泛使用的旋转式变阻器的结构图，它通过改变接入电路的 （选填“长度”“粗细”或“材料”）来改变电阻，从而改变电路中的电流。A、B、C为它的三个接线柱，P为旋钮触片。若将它放入电路，顺时针旋转旋钮能使灯泡的光变亮，则应将 接线柱（选填“A、B”、“B、C”或“A、C”）接入电路。
14．如图所示，电动车骑行时，向下旋动右手的“调速”把手，车速变快，由此可知这个“调速”把手在电路中相当于一个 。当给电动自行车充电时，其蓄电池相当于电路中的 。
15．如图为某同学设计的高速公路收费站计重秤的原理图，该原理图中，R2为滑动变阻器，车重表是由 （选填“电流表”或“电压表”）改装而成，则当车越重时，车重表的示数将 （选填“越大”、“不变”或“越小”）。
16．如图所示的电路中，物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小。闭合开关，当物体M向右移动时，电流表的示数 ， 电压表的示数 （选填“变大”“变小”或“不变”）。
三、简答题
17．超导材料的特点是在低于某一温度时，该材料的电阻会变为零。请你想象，假如在日常生活中能使用超导材料，超导材料的应用有哪些？请你列举一例： ，并说明使用它的好处： 。
四、作图题
18．请你用笔画线代替导线，将图中的电路连接完整。要求如下：闭合开关S，向左移动滑动变阻器的滑片时，小灯泡变亮，电压表测小灯泡两端的电压。（导线不要交叉）
五、实验探究题
19．按要求完成填空。
（1）如图甲所示，在“探究动滑轮的特点”的实验中，应在弹簧测力计 （选填“拉动”或“静止”）时读数；
（2）如图乙所示，在“探究物体动能大小与哪些因素有关”的实验中，让质量不同的小球从斜面相同高度处由静止滚下，目的是使小球到达水平面时具有相同的 ；
（3）如图丙所示，在“探究影响导体电阻大小的因素”的实验中，通过观察 来比较接入M、N之间导体电阻的大小更准确；在M、N之间分别接入A、D两根金属丝，可以得出结论：导体的电阻大小与导体的 有关。
六、综合题
20．某品牌的一款风扇如图 所示，它的控制装置主要有开关、定时器以及安装在内部的保护装置.保护装置的结构如图所示，当风扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护风扇的作用.
（1）图所示的保护装置中的小球不．可．以．使用以下____的材料制作.（选填字母）
A．铜B．陶瓷C．玻璃
D．铝E．塑料F．铁
（2）在图中，展示了该风扇的电路元件，请你用曲线把它们连接起来 ，连接好的电路可以达到以下要求：
风扇开关断开或定时器到达设定时间后断开或当风扇发生倾斜时，风扇都会停止工作.（注：图中的“”为每个元件的接线柱）
七、科普阅读题
21．阅读材料，回答问题。
小明在探究导体电阻的大小与哪些因素有关的实验中，猜想可能跟导体的材料、长度、横截面积有关。小明利用老师提供的装有三种规格电阻丝的实验盘（如图甲所示），设计了一个电路（如图乙所示）来进行实验探究，其中M、N之间接入电阻丝。
（1） 小明探究电阻跟长度的关系时，先把M接1、N接2，观察灯泡亮度；然后将2和4连接起来，再将M接1、N接3，发现灯泡亮度变暗，得出结论 。
（2）小明探究电阻跟横截面积的关系时，先把M接1、N接2，观察灯泡亮度；然后保持M接1、N接2不变，同时将2和4连接起来、 和 连接起来，改变接入电阻丝的横截面积，再观察灯泡的亮度，分析比较得出结论。
（3）小明探究电阻跟材料的关系时，可用M、N分别接1、2和 ，观察灯泡亮度变化，分析比较得出结论。
（4）在上面的实验中，电阻的大小并不能直接观察，而是通过灯泡的亮度反映出来的，这里运用了 物理研究方法。
（5）小芳觉得只看亮度并不能准确判断电阻的大小，最好在电路中加入 ，这样判断会更准确。
参考答案
1．B
2．B
3．D
4．C
5．C
6．C
7．B
8．D
9．C
10．C
11．扩散；导体
12．长度；5×10-9；半导体
13．98；长度；A、B
14．滑动变阻器；用电器
15．电流表；越大
16．不变；变大
17．远距离输电；减少电能损耗
18．
19．（1）拉动
（2）速度
（3）电流表示数；材料
20．（1）B；C；E
（2）
21．（1）当导体的材料、横截面积相同时，长度越长，电阻越大
（2）3；1
（3）5、6
（4）转换法
（5）电流表
