初中物理凸透镜成像的规律练习

这是一份初中物理凸透镜成像的规律练习，共8页。试卷主要包含了3凸透镜成像的规律，0cm等内容，欢迎下载使用。

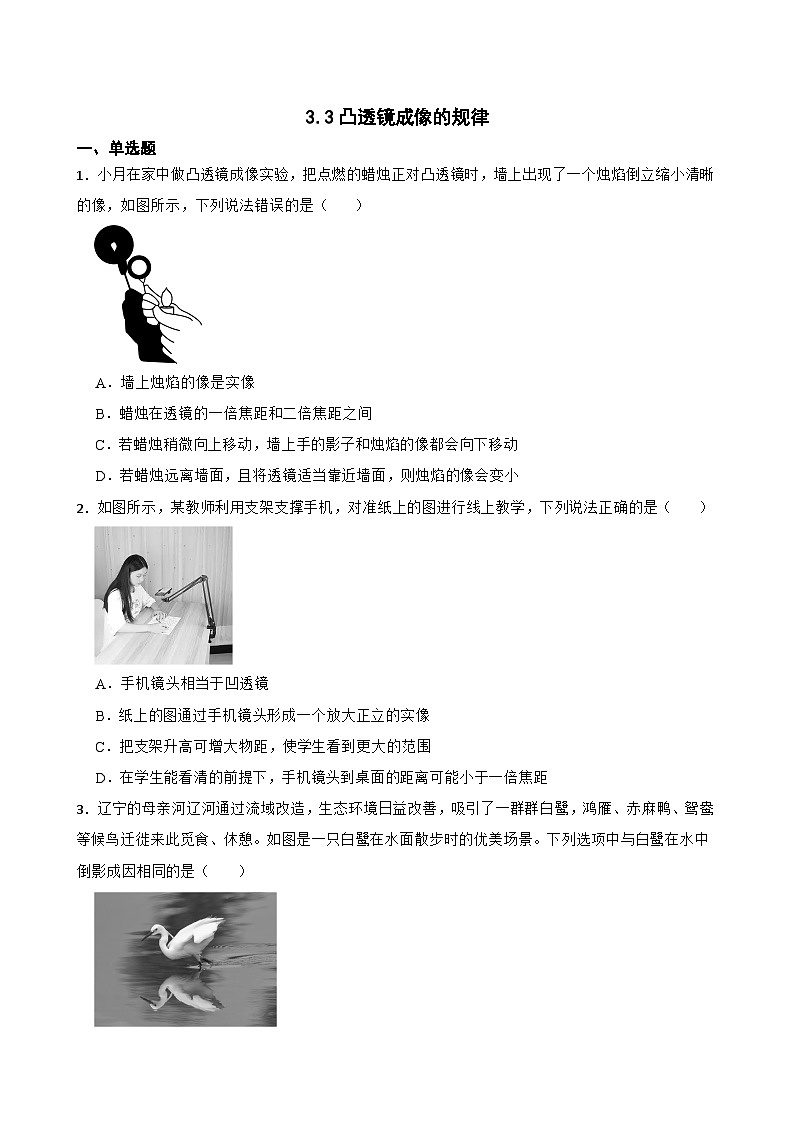

一、单选题
1．小月在家中做凸透镜成像实验，把点燃的蜡烛正对凸透镜时，墙上出现了一个烛焰倒立缩小清晰的像，如图所示，下列说法错误的是（ ）
A．墙上烛焰的像是实像
B．蜡烛在透镜的一倍焦距和二倍焦距之间
C．若蜡烛稍微向上移动，墙上手的影子和烛焰的像都会向下移动
D．若蜡烛远离墙面，且将透镜适当靠近墙面，则烛焰的像会变小
2．如图所示，某教师利用支架支撑手机，对准纸上的图进行线上教学，下列说法正确的是（ ）
A．手机镜头相当于凹透镜
B．纸上的图通过手机镜头形成一个放大正立的实像
C．把支架升高可增大物距，使学生看到更大的范围
D．在学生能看清的前提下，手机镜头到桌面的距离可能小于一倍焦距
3．辽宁的母亲河辽河通过流域改造，生态环境日益改善，吸引了一群群白鹭，鸿雁、赤麻鸭、鸳鸯等候鸟迁徙来此觅食、休憩。如图是一只白鹭在水面散步时的优美场景。下列选项中与白鹭在水中倒影成因相同的是（ ）

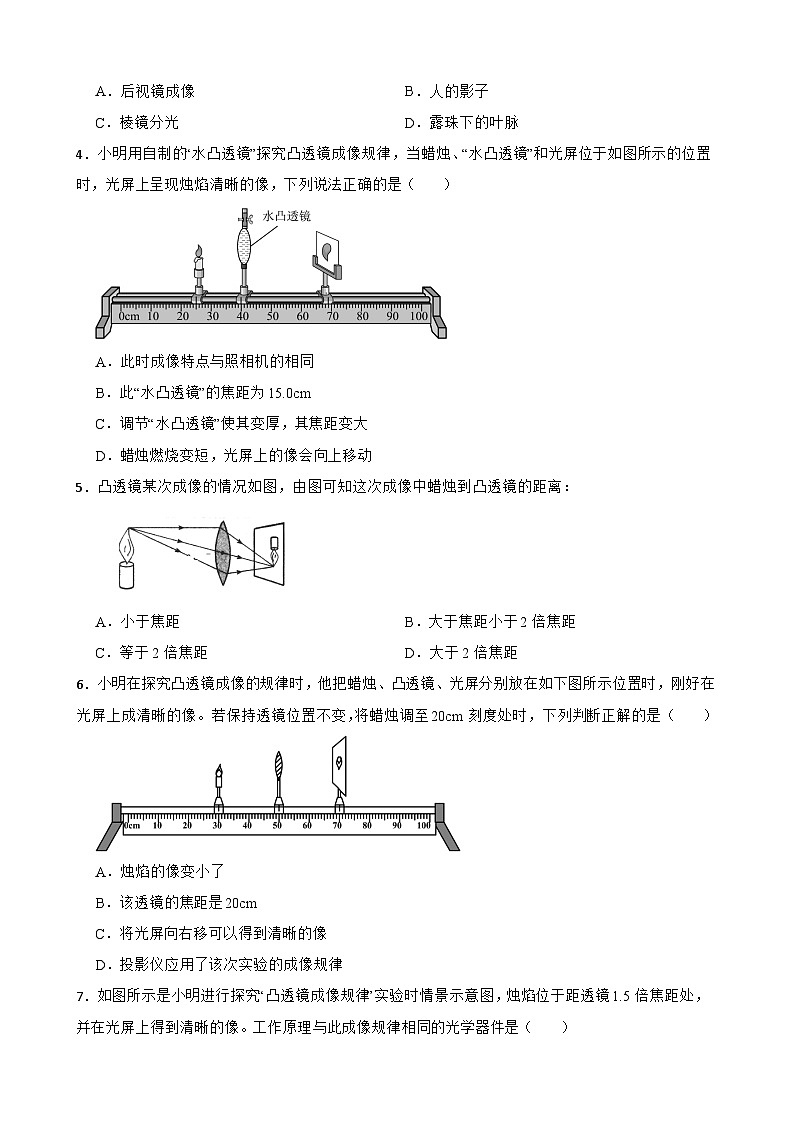

A．后视镜成像B．人的影子
C．棱镜分光D．露珠下的叶脉
4．小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像，下列说法正确的是（ ）
A．此时成像特点与照相机的相同
B．此“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”使其变厚，其焦距变大
D．蜡烛燃烧变短，光屏上的像会向上移动
5．凸透镜某次成像的情况如图，由图可知这次成像中蜡烛到凸透镜的距离：
A．小于焦距B．大于焦距小于2倍焦距
C．等于2倍焦距D．大于2倍焦距
6．小明在探究凸透镜成像的规律时，他把蜡烛、凸透镜、光屏分别放在如下图所示位置时，刚好在光屏上成清晰的像。若保持透镜位置不变，将蜡烛调至20cm刻度处时，下列判断正解的是（ ）
A．烛焰的像变小了
B．该透镜的焦距是20cm
C．将光屏向右移可以得到清晰的像
D．投影仪应用了该次实验的成像规律
7．如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像。工作原理与此成像规律相同的光学器件是（ ）

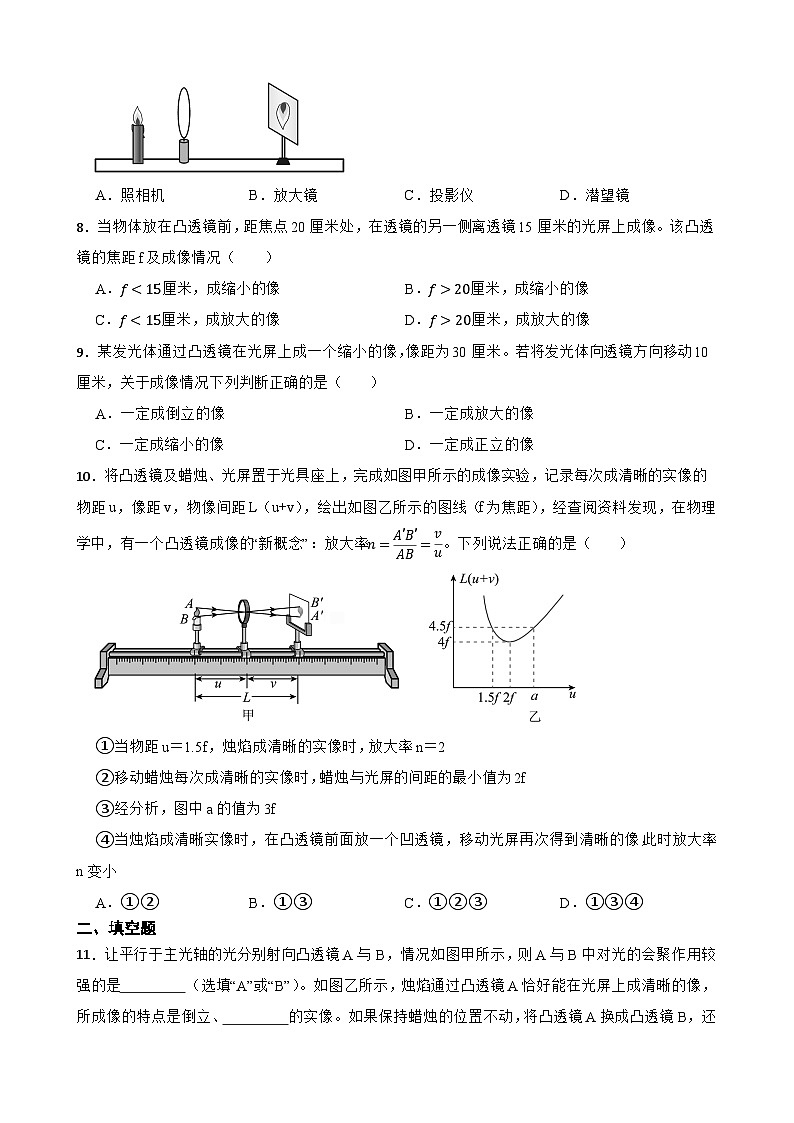

A．照相机B．放大镜C．投影仪D．潜望镜
8．当物体放在凸透镜前，距焦点20厘米处，在透镜的另一侧离透镜15厘米的光屏上成像。该凸透镜的焦距f及成像情况（ ）
A．f20厘米，成缩小的像
C．f20厘米，成放大的像
9．某发光体通过凸透镜在光屏上成一个缩小的像，像距为30厘米。若将发光体向透镜方向移动10厘米，关于成像情况下列判断正确的是（ ）
A．一定成倒立的像B．一定成放大的像
C．一定成缩小的像D．一定成正立的像
10．将凸透镜及蜡烛、光屏置于光具座上，完成如图甲所示的成像实验，记录每次成清晰的实像的物距u，像距v，物像间距L（u+v），绘出如图乙所示的图线（f为焦距），经查阅资料发现，在物理学中，有一个凸透镜成像的“新概念”：放大率n=A'B'AB=vu。下列说法正确的是（ ）
①当物距u＝1.5f，烛焰成清晰的实像时，放大率n＝2
②移动蜡烛每次成清晰的实像时，蜡烛与光屏的间距的最小值为2f
③经分析，图中a的值为3f
④当烛焰成清晰实像时，在凸透镜前面放一个凹透镜，移动光屏再次得到清晰的像，此时放大率n变小
A．①②B．①③C．①②③D．①③④
二、填空题
11．让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是 （选填“A”或“B”）。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，所成像的特点是倒立、 的实像。如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向 移动光屏。
12．苏苏同学在“探究凸透镜成像规律”的实验中，绘制了如上图所示的图像（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），则该凸透镜的焦距是 cm；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将 （选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）。
13．用显微镜观察微小物体时，微小物体经过物镜成一个倒立、 的实像，目镜的作用相当于 ，把这个像再放大一次，这样我们就能看到很微小的物体。
14．在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进行实验，若凸透镜的焦距为10cm，将蜡烛放在距离凸透镜 （填“5.0”或“15.0”）cm位置时，移动光屏，可以在光屏上呈现清晰的 （填“缩小”或“放大”）的像。若使光屏上能呈现清晰的等大的像，选用的凸透镜的焦距最大为 cm。
15．小李先用同一相机拍摄了同一蝴蝶休憩的照片甲和乙，则拍摄 照片（选填“甲”或“乙”）时距离蝴蝶近，若他再用不同焦距的相机在与同一蝴蝶相同距离的位置拍摄了照片甲、乙，则拍摄照片 （选填“甲”或“乙”）时所用的相机焦距大。
16．如图，在探究凸透镜成像规律实验中，凸透镜、蜡烛、光屏放在同一直线上。当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，则凸透镜一定固定在 （选填“A、B”或“B、C”）之间，两次成像的虚实情况 （选填“相同”或“不同”）。
三、实验探究题
17．小明用如图所示的装置“探究凸透镜成像规律”。
（1）实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在 ，如图甲所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。该凸透镜的焦距为 cm；
（2）如图乙所示摆放蜡烛和凸透镜，移动光屏，可在光屏上得到一个清晰倒立、 （选填“放大”或“缩小”）的实像。日常生活中， （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理；
（3）保持图乙所示的凸透镜位置不变，将蜡烛向右移动15.0cm，仍要在光屏上得到清晰的像，光屏应向 移动一段距离；
（4）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动适当距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个 （选填“近视”或“远视”）眼镜。
四、综合题
18．如图所示，凸透镜甲的光心O位于40cm处，在透镜左侧有一发光体AB，光线a、b是发光点A发出的两束光线，光线b（未画出）经透镜折射后，其折射光线c平行主光轴并通过点S。
（1）请画出光线a的折射光线，光线b及其折射光线c，并通过作图标出透镜左侧的焦点F；
（2）发光体经透镜所成的像是 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）、 （选填“实像”或“虚像”）；
（3）保持发光体AB和凸透镜的位置不变，更换焦距较小的凸透镜乙（f甲>f乙）相比原折射光线c，光线b经过凸透镜乙后的折射光线 （选填“远离”或“靠近”）主光轴。
五、作图题
19．三束光线射向凸透镜，请补充完整这三束光线通过凸透镜的光路图。
六、科普阅读题
20．图甲是一款新能源智能汽车，车顶覆盖薄膜式太阳能电池板，车窗采用“智能玻璃”，汽车抬头显示系统如图乙所示，简称HUD.HUD是为了高速行驶的车辆而研发，在高速行驶时，如果驾驶员低头观看仪表信息，在前方遇有紧急情况就有可能因来不及采取有效措施而造成事故。成像原理如图丙所示，将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员不必低头就可以看到车辆行驶信息，确保驾驶舒适安全。
（1）汽车雷达启动后发出 （选填“超”或“次”）声波信号，根据回声定位原理确定障碍物的位置；图丁是安装在汽车上的“倒车防撞可视雷达”，安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头中的凸透镜成倒立、 的实像，这个像通过电子装置传递到显示屏上，司机据此可以准确地了解车后的情况。倒车的过程中显示屏中的障碍物的像将 （选填“变大”或“变小”）.
（2）挡风玻璃是倾斜的，已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为 度。
（3）炎炎夏日，停在露天停车场的汽车内有一瓶矿泉水，如图戊所示，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为装有水的矿泉水瓶相当于一个透镜，对光有 作用。
参考答案
1．B
2．C
3．A
4．D
5．D
6．A
7．C
8．A
9．A
10．B
11．B；等大；左
12．5；变小
13．放大；放大镜
14．15.0；放大；25
15．乙；乙
16．B、C；不同
17．同一高度；10；缩小；照相机；右；近视
18．；正立；放大；虚像；靠近
19．
20．（1）超；缩小；变大
（2）45
（3）会聚
