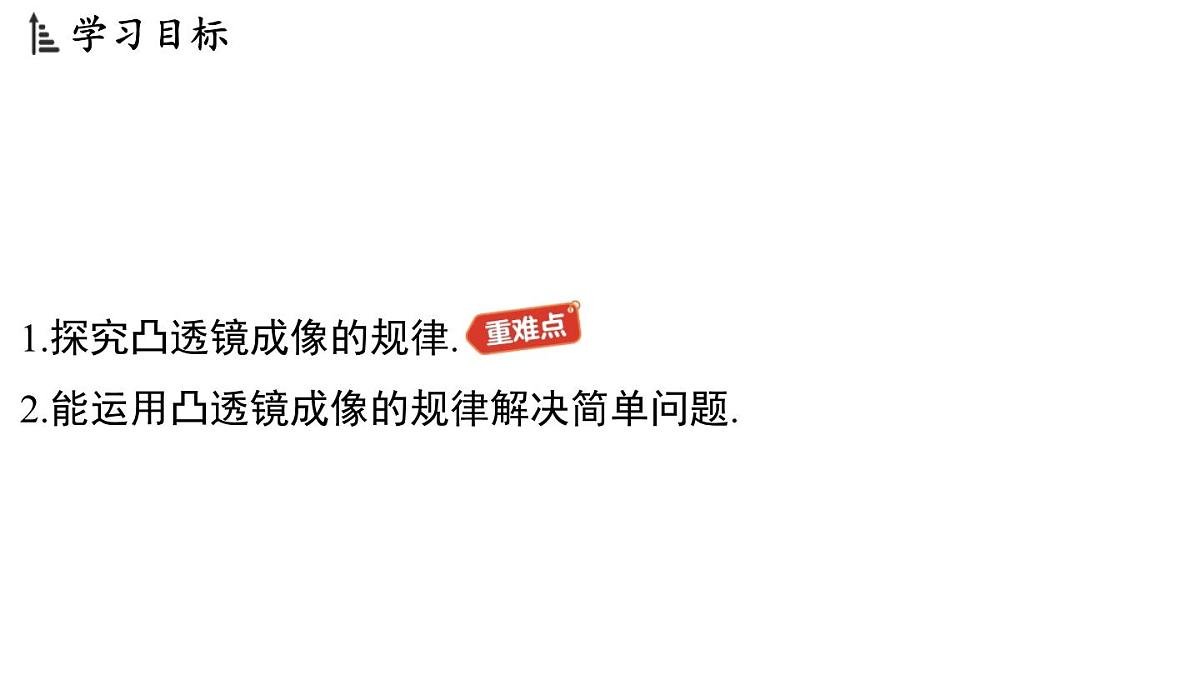

1.探究凸透镜成像的规律. 2.能运用凸透镜成像的规律解决简单问题.

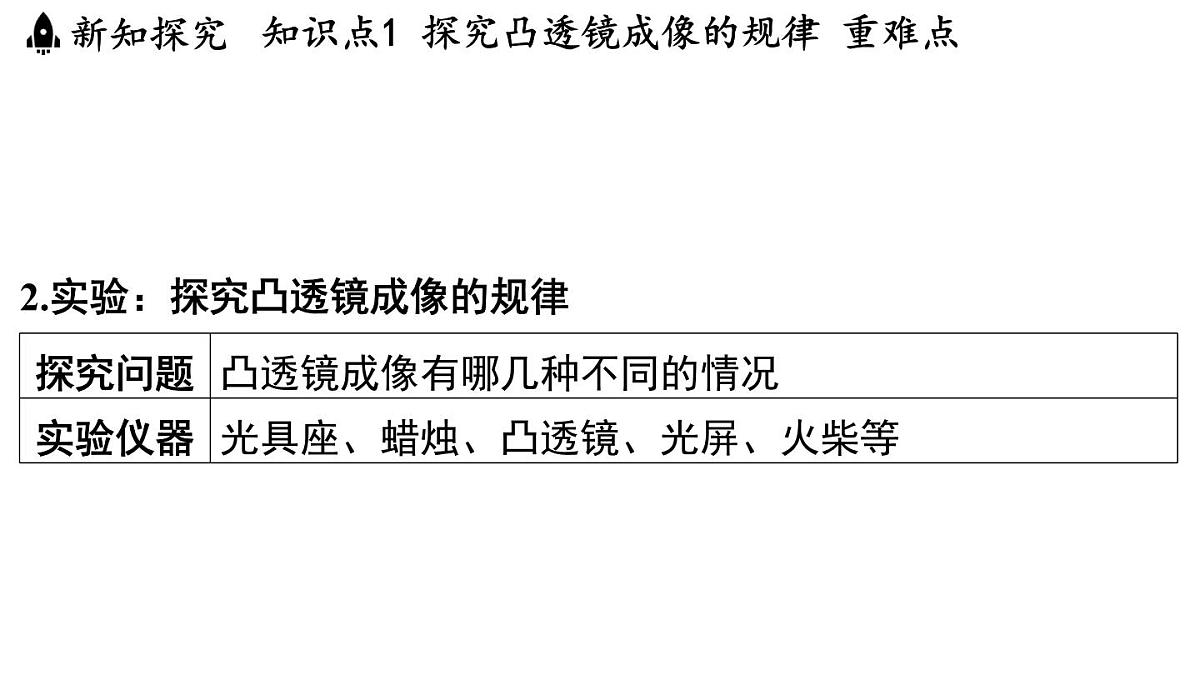

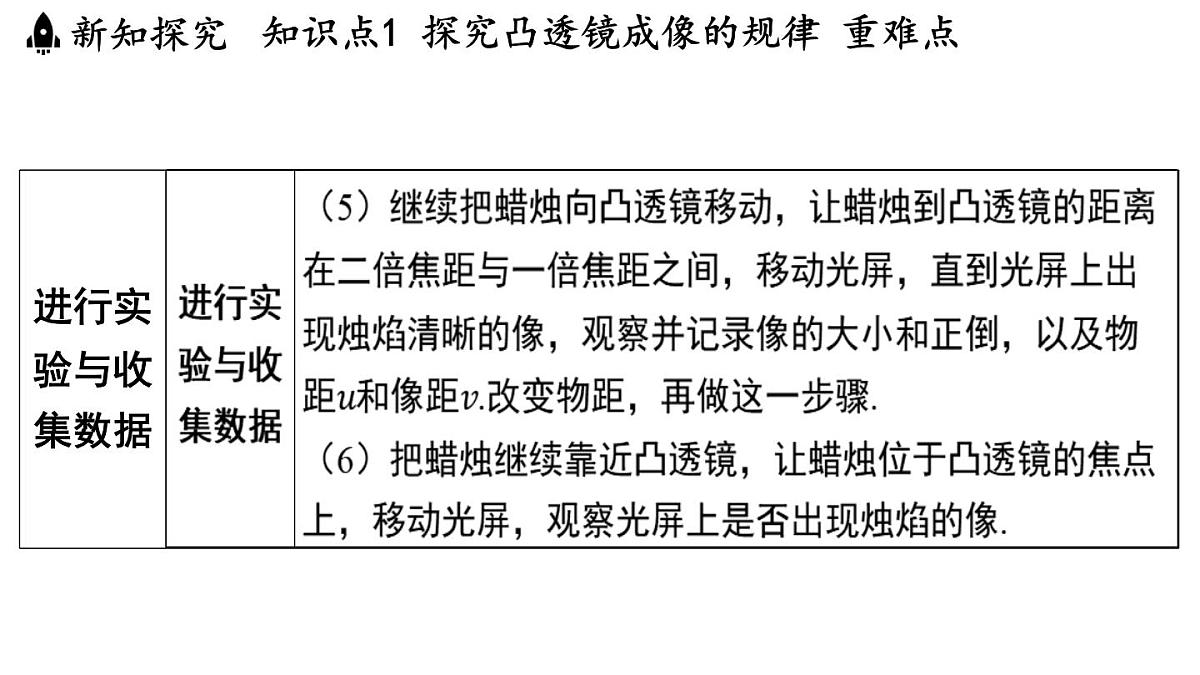

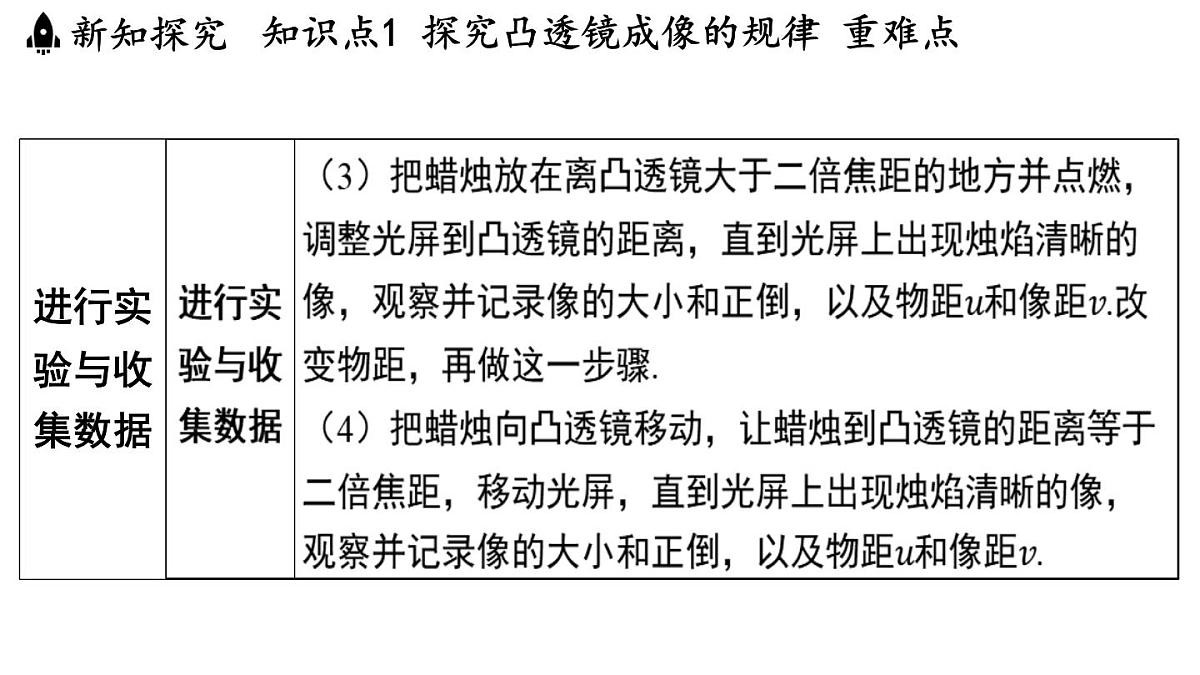

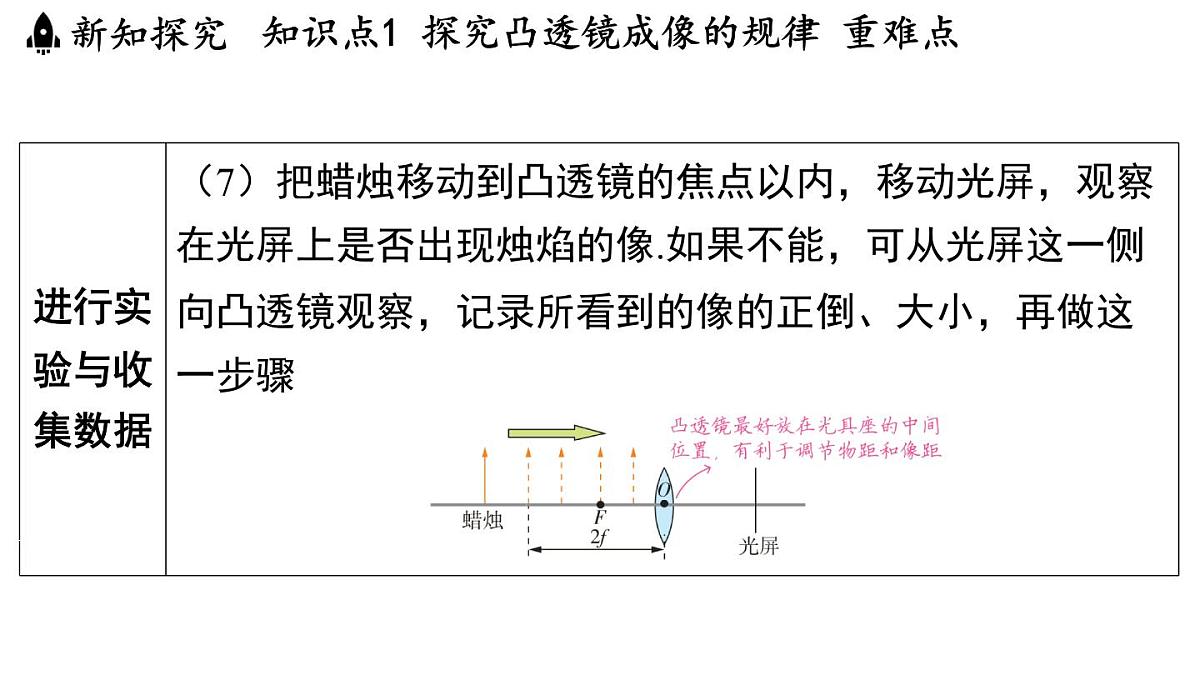

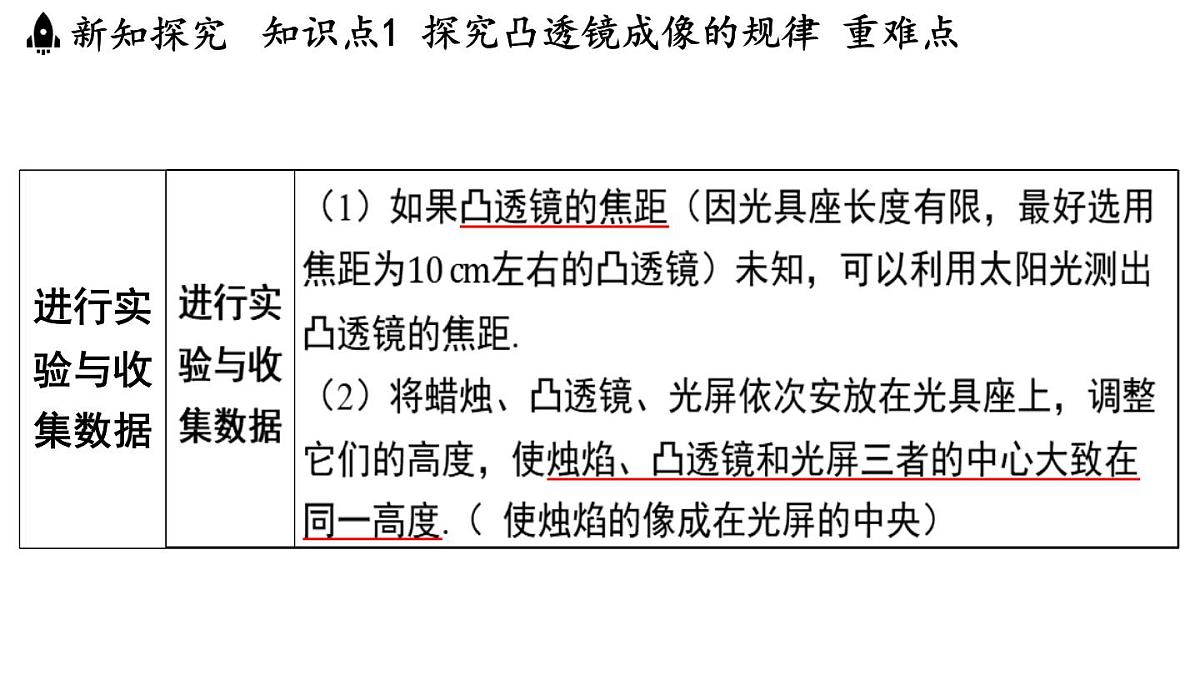

2.实验：探究凸透镜成像的规律
特别提醒1.随着实验的进行，蜡烛会越烧越短，光屏上的像将向上移动.调节的方法是光屏上移或蜡烛上移或凸透镜下移.2.凸透镜上有不透明污点时，对实验的影响:在光屏上看不到污点的像，烛焰在光屏上的像性质不变，只是亮度变暗.若凸透镜缺损一部分或被不透明物体遮住一部分，烛焰在光屏上的像性质不变但亮度变暗.
3.凸透镜成实像时，撤去光屏，眼睛在光屏一侧也能够看到实像；凸透镜成虚像时，眼睛必须从光屏一侧向透镜看，才能在凸透镜中看到烛焰正立、放大的虚像.4.凸透镜位置不变，将蜡烛与光屏互换位置.原来成倒立、缩小的像，互换位置后，成倒立、放大的像；原来成倒立、放大的像，互换位置后，成倒立、缩小的像.
3.实验时看不到像的几种情况（1）若烛焰、凸透镜、光屏三者的中心不在同一高度，光屏上可能看不到烛焰的像，或者像会偏向光屏的上方或下方.（2）若烛焰位于凸透镜的一倍焦距之内，所成的虚像与烛焰在凸透镜的同一侧，光屏上看不到像．
（3）若烛焰位于凸透镜的焦点处，烛焰发出的光经凸透镜折射后平行于主光轴，光屏上不会出现像．（4）若烛焰在凸透镜一倍焦距以外，但非常靠近焦点时，所成的像很大，且像距也很大，而光具座长度有限，光屏不能移到成像的位置，这时从光屏上也看不到像.
4.凸透镜成像的光路利用三条特殊光线中的任意两条，可以画出凸透镜成像的光路图，如下所示.
教材深挖凸透镜成像的动态变化（1）在总结凸透镜成像的规律时可发现：若成实像，物体向靠近凸透镜的方向移动时，像向远离凸透镜的方向移动，且像会变大；物体向远离凸透镜的方向移动时，像向靠近凸透镜的方向移动，且像会变小.（2）当物体在二倍焦距外移动时，物体移动的距离大，像移动的距离小；当物体在一倍焦距和二倍焦距之间移动时，物体稍微移动，像距就会有比较大的变化.
典例1 [扬州模拟] 小滨同学“探究凸透镜成像的规律”.
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在____________；
（4）若凸透镜位置不变，调换蜡烛和光屏的位置，______（选填“仍能”或“不能”）在光屏上得到清晰的像，这说明光发生折射时，光路是______的；
[解析] 凸透镜位置不变，调换蜡烛和光屏的位置，此时物距是原来的像距，像距是原来的物距，仍在光屏上成清晰的像，这是因为光折射时，光路是可逆的；
（5）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现___.
A.飞虫的像B.飞虫的影子C.仍是烛焰的像
[解析] 凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，飞虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变.
特别提醒平面镜成像与凸透镜成像的主要不同点（1）成像特点不同.平面镜只能成与物体等大的虚像，而凸透镜可成倒立、缩小的实像，或倒立、等大的实像，或倒立、放大的实像，或正立、放大的虚像.（2）成像原理不同.平面镜所成的虚像是由反射光线的反向延长线相交而成的，凸透镜所成的虚像是由折射光线的反向延长线相交而成的，凸透镜所成的实像是由折射光线会聚而成的.
典例2 关于实像和虚像，下列说法中正确的是( )
A.实像能用光屏承接，虚像不能用光屏承接B.虚像是人的幻觉，并没有光进入人眼C.平面镜成虚像，凸透镜成实像D.光的反射成实像，折射成虚像
