光学模块-光学作图专题（上海专训）2026年中考物理二轮复习-专题习题【含解析】

这是一份光学模块-光学作图专题（上海专训）2026年中考物理二轮复习-专题习题【含解析】，共7页。

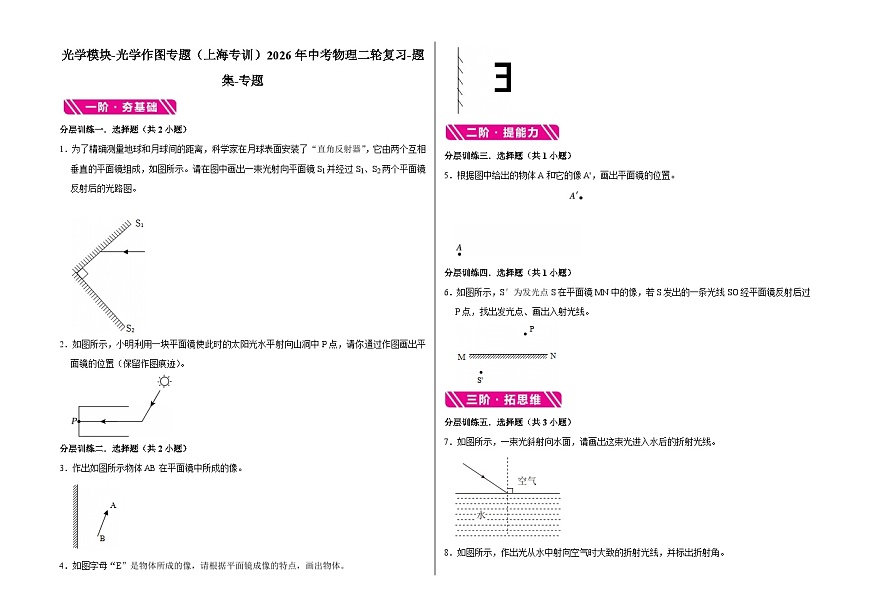

1．为了精确测量地球和月球间的距离，科学家在月球表面安装了“直角反射器”，它由两个互相垂直的平面镜组成，如图所示。请在图中画出一束光射向平面镜S1并经过S1、S2两个平面镜反射后的光路图。
2．如图所示，小明利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置（保留作图痕迹）。
分层训练二．选择题（共2小题）
3．作出如图所示物体AB在平面镜中所成的像。
4．如图字母“E”是物体所成的像，请根据平面镜成像的特点，画出物体。
分层训练三．选择题（共1小题）
5．根据图中给出的物体A和它的像A'，画出平面镜的位置。
分层训练四．选择题（共1小题）
6．如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，找出发光点、画出入射光线。
分层训练五．选择题（共3小题）
7．如图所示，一束光斜射向水面，请画出这束光进入水后的折射光线。
8．如图所示，作出光从水中射向空气时大致的折射光线，并标出折射角。

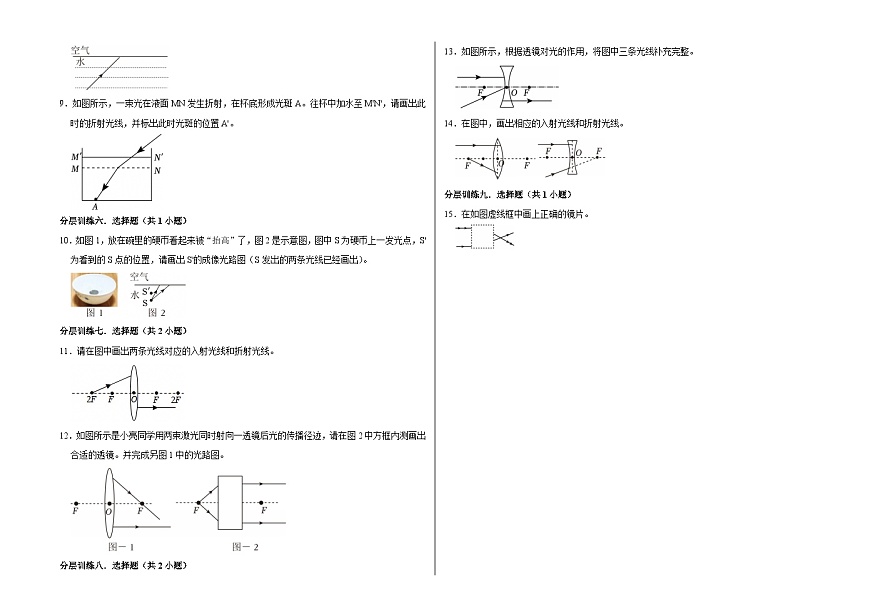

9．如图所示，一束光在液面MN发生折射，在杯底形成光斑A。往杯中加水至M'N'，请画出此时的折射光线，并标出此时光斑的位置A'。
分层训练六．选择题（共1小题）
10．如图1，放在碗里的硬币看起来被“抬高”了，图2是示意图，图中S为硬币上一发光点，S'为看到的S点的位置，请画出S'的成像光路图（S发出的两条光线已经画出）。
分层训练七．选择题（共2小题）
11．请在图中画出两条光线对应的入射光线和折射光线。
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
分层训练八．选择题（共2小题）
13．如图所示，根据透镜对光的作用，将图中三条光线补充完整。
14．在图中，画出相应的入射光线和折射光线。
分层训练九．选择题（共1小题）
15．在如图虚线框中画上正确的镜片。
光学模块-光学作图专题（上海专训）2026年中考物理二轮复习-题集-专题
分层训练一．选择题（共2小题）

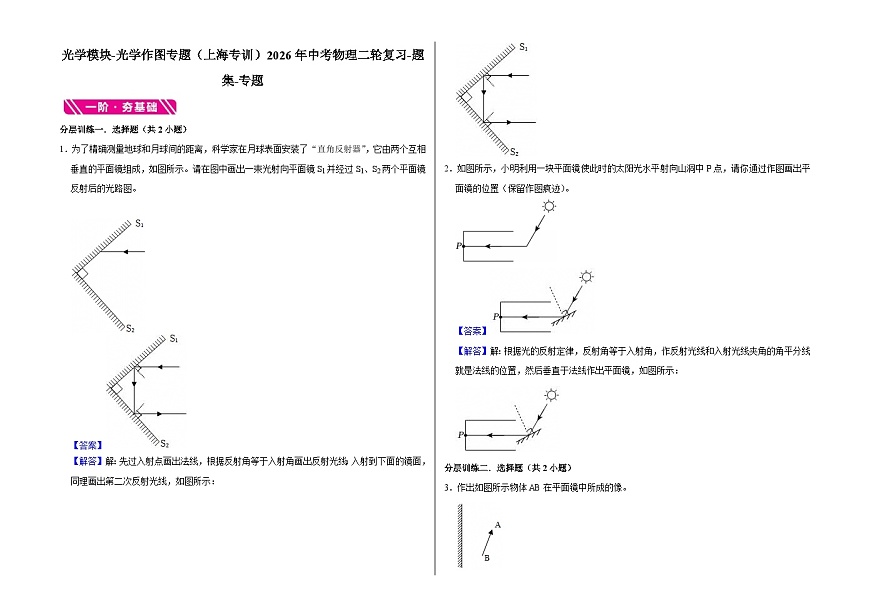

1．为了精确测量地球和月球间的距离，科学家在月球表面安装了“直角反射器”，它由两个互相垂直的平面镜组成，如图所示。请在图中画出一束光射向平面镜S1并经过S1、S2两个平面镜反射后的光路图。
【答案】
【解答】解：先过入射点画出法线，根据反射角等于入射角画出反射光线；入射到下面的镜面，同理画出第二次反射光线，如图所示：
2．如图所示，小明利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图画出平面镜的位置（保留作图痕迹）。
【答案】
【解答】解：根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜，如图所示：
分层训练二．选择题（共2小题）
3．作出如图所示物体AB在平面镜中所成的像。
【答案】
【解答】解：根据平面镜成像特点（像物关于平面镜对称）画出物点对称点，用实线连接，即为物体的像，如图所示：
。
4．如图字母“E”是物体所成的像，请根据平面镜成像的特点，画出物体。
【答案】
【解答】解：在字母“E”的像上找一些特殊的点，然后做出这些点关于平面镜的对称点，最后用实线将这些点连接，即为字母E，如图所示：
分层训练三．选择题（共1小题）
5．根据图中给出的物体A和它的像A'，画出平面镜的位置。
【答案】见解答图
【解答】解：由平面镜成像的特点可知，像与物关于平面镜对称，所以先连接AA′，再画出AA′的垂直平分线，可得平面镜的位置，如图所示：
分层训练四．选择题（共1小题）
6．如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，找出发光点、画出入射光线。
【答案】
【解答】解：根据平面镜成像像与物关于镜面对称的特点，作S′关于平面镜的对称点即为发光点S；连接S′P与平面镜的交点即为反射点O，再连接SO即为入射光线。作图如下：
分层训练五．选择题（共3小题）
7．如图所示，一束光斜射向水面，请画出这束光进入水后的折射光线。
【答案】
【解答】解：在水中法线的另一侧画出折射光线，使折射角小于入射角；如下图所示：
8．如图所示，作出光从水中射向空气时大致的折射光线，并标出折射角。
【答案】
【解答】解：过入射点作法线，光由水斜射入空气中时，折射角大于入射角，由此在法线的右侧空气中画出折射光线，并标出折射角，用θ表示，如图所示：
9．如图所示，一束光在液面MN发生折射，在杯底形成光斑A。往杯中加水至M'N'，请画出此时的折射光线，并标出此时光斑的位置A'。
【答案】见试题解答内容
【解答】解：过入射光线与M'N'的交点，即入射点，垂直于M'N'作出法线，然后根据折射角小于入射角，在法线左侧的水中画出折射光线，与杯底的交点为此时光斑的位置A'。由于入射光线方向不变、在水面偏折程度不变，故通过现在的入射点的折射光线与原来的折射光线相平行。如图所示：
分层训练六．选择题（共1小题）
10．如图1，放在碗里的硬币看起来被“抬高”了，图2是示意图，图中S为硬币上一发光点，S'为看到的S点的位置，请画出S'的成像光路图（S发出的两条光线已经画出）。
【答案】
【解答】解：首先过入射点垂直于水面画出法线，然后根据光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，分别画出S发出的两条光线的折射光线，则两条折射光线的反向延长线会聚于一点，该点就是看起来被“抬高”了的像S′的位置，如图所示：
分层训练七．选择题（共2小题）
11．请在图中画出两条光线对应的入射光线和折射光线。
【答案】
【解答】解：由凸透镜成像规律可知，物距等于2倍焦距，像距等于2倍焦距，过二倍焦距处的入射光线的折射光线通过凸透镜另一侧二倍焦距处；过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：
12．如图所示是小亮同学用两束激光同时射向一透镜后光的传播径迹，请在图2中方框内测画出合适的透镜。并完成另图1中的光路图。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴：
由图可知，射入透镜的光是发散光，通过透镜的光线是平行光，因此透镜起到会聚作用，故填凸透镜，如图所示：
分层训练八．选择题（共2小题）
13．如图所示，根据透镜对光的作用，将图中三条光线补充完整。
【答案】
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线传播方向不改变；经凹透镜折射后平行于主光轴的光线，其入射光线的延长线过焦点，如图所示：
14．在图中，画出相应的入射光线和折射光线。
【答案】
【解答】解：左图中，平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴；
右图中，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，如图所示：
分层训练九．选择题（共1小题）
15．在如图虚线框中画上正确的镜片。
【答案】
【解答】解：由图可知，光线透过元件，变得会聚，不能是平面镜、凹透镜，而应是凸透镜，如图所示：
