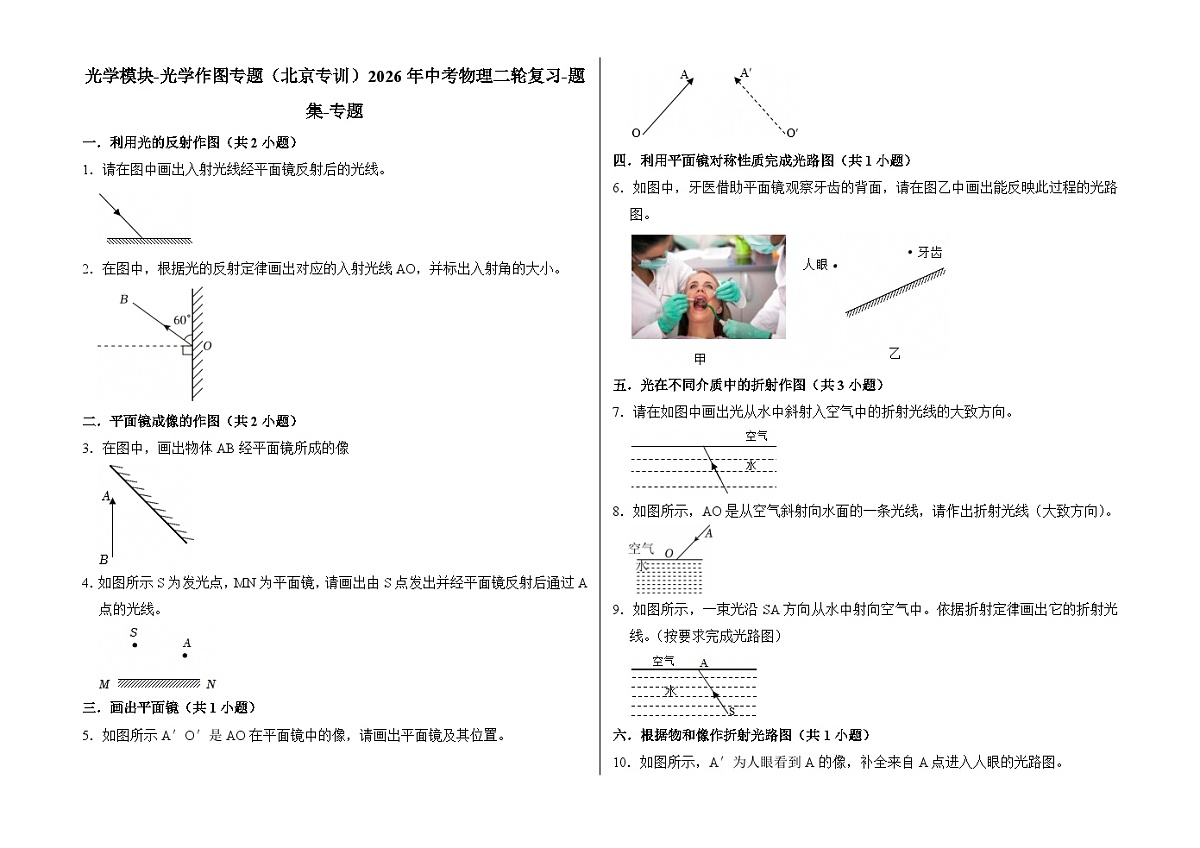

2．在图中，根据光的反射定律画出对应的入射光线AO，并标出入射角的大小。
二．平面镜成像的作图（共2小题）
3．在图中，画出物体AB经平面镜所成的像
4．如图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过A点的光线。
三．画出平面镜（共1小题）
5．如图所示A′O′是AO在平面镜中的像，请画出平面镜及其位置。
四．利用平面镜对称性质完成光路图（共1小题）
6．如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
五．光在不同介质中的折射作图（共3小题）
7．请在如图中画出光从水中斜射入空气中的折射光线的大致方向。
8．如图所示，AO是从空气斜射向水面的一条光线，请作出折射光线（大致方向）。
9．如图所示，一束光沿SA方向从水中射向空气中。依据折射定律画出它的折射光线。（按要求完成光路图）
六．根据物和像作折射光路图（共1小题）
10．如图所示，A′为人眼看到A的像，补全来自A点进入人眼的光路图。
七．凸透镜的三条特殊光线作图（共2小题）
11．请画出由S点发出的光经过凸透镜后的折射光线。
12．在图甲中画出适当的透镜，根据图乙中通过凸透镜后折射光线的方向，画出入射光线。
八．凹透镜的三条特殊光线作图（共2小题）
13．如图所示，请画出入射光线经过凹透镜后的折射光线。
14．如图所示，请完成图中两条入射光线通过凸透镜和凹透镜后的光路图。
九．根据光线画出透镜类型（共1小题）
15．根据图中给出的入射光线a、b和其折射光线a'、b'，在虚线框内画出一个适当的透镜。
光学模块-光学作图专题（北京专训）2026年中考物理二轮复习-题集-专题
参考答案与试题解析

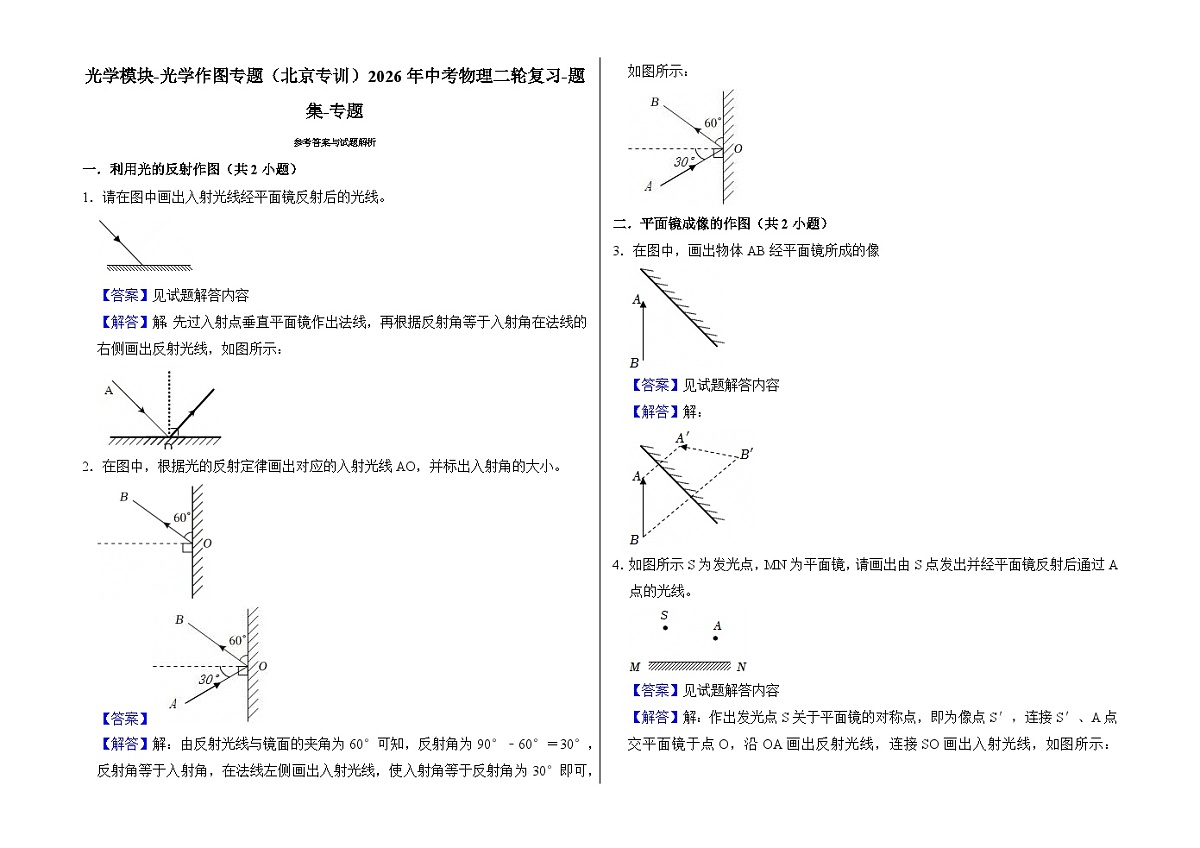

一．利用光的反射作图（共2小题）
1．请在图中画出入射光线经平面镜反射后的光线。
【答案】见试题解答内容
【解答】解：先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，如图所示：
2．在图中，根据光的反射定律画出对应的入射光线AO，并标出入射角的大小。
【答案】
【解答】解：由反射光线与镜面的夹角为60°可知，反射角为90°﹣60°＝30°，反射角等于入射角，在法线左侧画出入射光线，使入射角等于反射角为30°即可，如图所示：
二．平面镜成像的作图（共2小题）
3．在图中，画出物体AB经平面镜所成的像
【答案】见试题解答内容
【解答】解：
4．如图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过A点的光线。
【答案】见试题解答内容
【解答】解：作出发光点S关于平面镜的对称点，即为像点S′，连接S′、A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线，如图所示：
三．画出平面镜（共1小题）
5．如图所示A′O′是AO在平面镜中的像，请画出平面镜及其位置。
【答案】
【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA'，作这条线段的垂直平分线即为平面镜的位置。
故答案为：
四．利用平面镜对称性质完成光路图（共1小题）
6．如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。
【答案】见试题解答内容
【解答】解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：
五．光在不同介质中的折射作图（共3小题）
7．请在如图中画出光从水中斜射入空气中的折射光线的大致方向。
【答案】见试题解答内容
【解答】解：过入射点画出法线，在法线的左侧空气中画出折射光线，注意折射角大于入射角，如图所示：
8．如图所示，AO是从空气斜射向水面的一条光线，请作出折射光线（大致方向）。
【答案】
【解答】解：首先画出法线，然后根据折射规律画出折射光线，光从空气斜射入水中，所以折射角小于入射角。如图所示：
9．如图所示，一束光沿SA方向从水中射向空气中。依据折射定律画出它的折射光线。（按要求完成光路图）
【答案】见试题解答内容
【解答】解：先过入射点垂直于水面画出法线，光从水中斜射入空气中，折射光线和入射光线分居法线两侧，折射角大于入射角，据此在法线左侧的空气中画出折射光线，如图所示：
六．根据物和像作折射光路图（共1小题）
10．如图所示，A′为人眼看到A的像，补全来自A点进入人眼的光路图。
【答案】
【解答】解：人之所以能看到水中的A′，是由A点反射的光线经水面折射后进入人眼，A的像是人眼逆着折射光线看到的，所以直接连接A′与人眼，与水面的交点O即为入射点；
入射光线已作出，连接入射点O与人眼即为反射光线，如图所示：

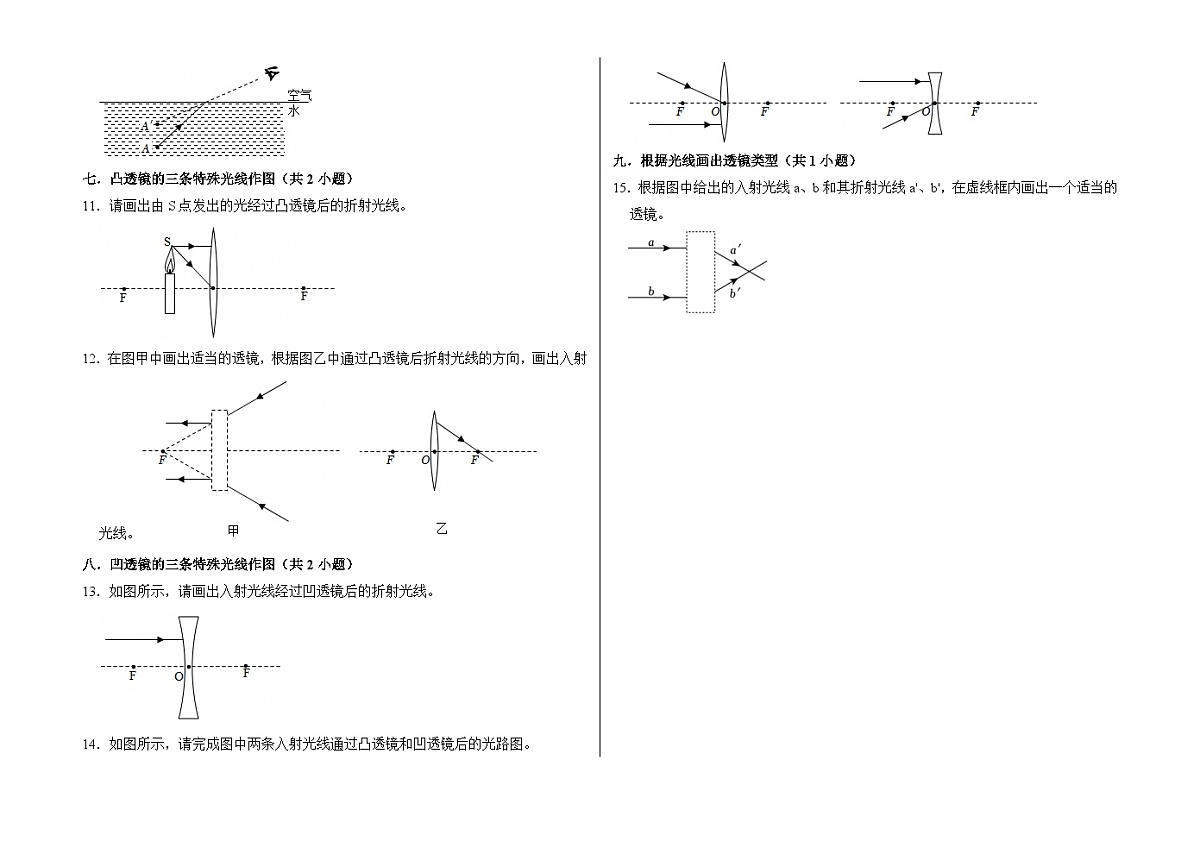

七．凸透镜的三条特殊光线作图（共2小题）
11．请画出由S点发出的光经过凸透镜后的折射光线。
【答案】见试题解答内容
【解答】解：
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：
12．在图甲中画出适当的透镜，根据图乙中通过凸透镜后折射光线的方向，画出入射光线。
【答案】
【解答】解：（1）折射光线比起入射光线更加远离主光轴，所以该透镜对光线有发散作用，因此填凹透镜；
（2）平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
八．凹透镜的三条特殊光线作图（共2小题）
13．如图所示，请画出入射光线经过凹透镜后的折射光线。
【答案】见试题解答内容
【解答】解：平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；如图所示：
14．如图所示，请完成图中两条入射光线通过凸透镜和凹透镜后的光路图。
【答案】
【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变；
平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过光心的光线其传播方向不变，如图所示：
九．根据光线画出透镜类型（共1小题）
15．根据图中给出的入射光线a、b和其折射光线a'、b'，在虚线框内画出一个适当的透镜。
【答案】
【解答】解：在图中，光线本来可以平行于主光轴的，经过了一个透镜的折射，变为了会聚光线，靠近了主光轴，对光线起到了会聚作用，是凸透镜，故答图如下：
