2024-2025学年广东省深圳市福田区九年级下学期3月联考物理试卷-自定义类型

这是一份2024-2025学年广东省深圳市福田区九年级下学期3月联考物理试卷-自定义类型，共11页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

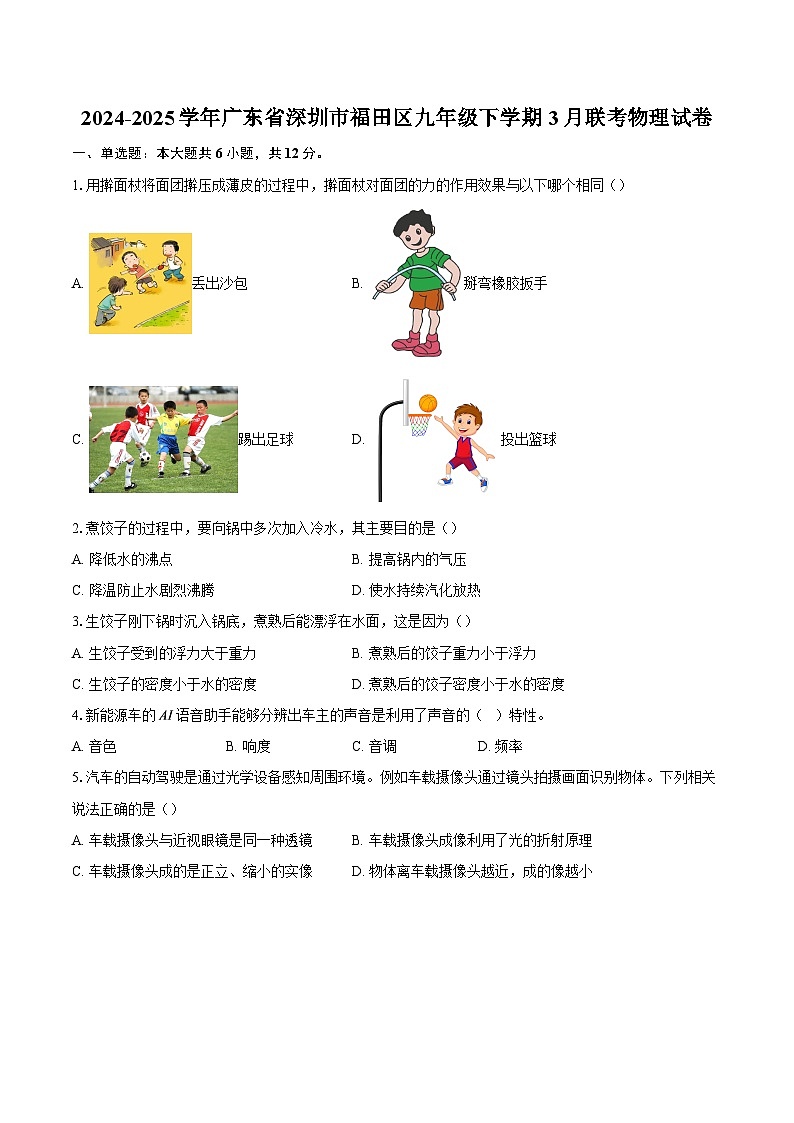

1.用擀面杖将面团擀压成薄皮的过程中，擀面杖对面团的力的作用效果与以下哪个相同（）
A. 丢出沙包B. 掰弯橡胶扳手
C. 踢出足球D. 投出篮球
2.煮饺子的过程中，要向锅中多次加入冷水，其主要目的是（）
A. 降低水的沸点B. 提高锅内的气压
C. 降温防止水剧烈沸腾D. 使水持续汽化放热
3.生饺子刚下锅时沉入锅底，煮熟后能漂浮在水面，这是因为（）
A. 生饺子受到的浮力大于重力B. 煮熟后的饺子重力小于浮力
C. 生饺子的密度小于水的密度D. 煮熟后的饺子密度小于水的密度
4.新能源车的语音助手能够分辨出车主的声音是利用了声音的（ ）特性。
A. 音色B. 响度C. 音调D. 频率
5.汽车的自动驾驶是通过光学设备感知周围环境。例如车载摄像头通过镜头拍摄画面识别物体。下列相关说法正确的是（）
A. 车载摄像头与近视眼镜是同一种透镜B. 车载摄像头成像利用了光的折射原理
C. 车载摄像头成的是正立、缩小的实像D. 物体离车载摄像头越近，成的像越小

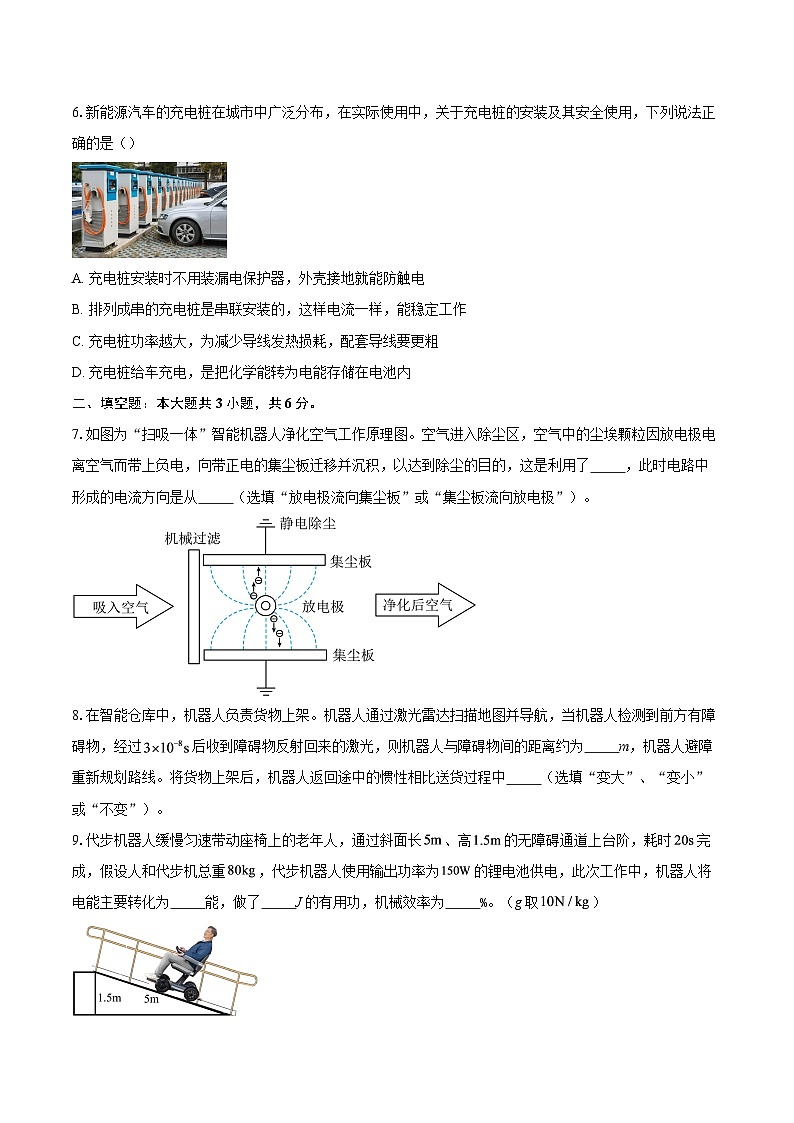

6.新能源汽车的充电桩在城市中广泛分布，在实际使用中，关于充电桩的安装及其安全使用，下列说法正确的是（）
A. 充电桩安装时不用装漏电保护器，外壳接地就能防触电
B. 排列成串的充电桩是串联安装的，这样电流一样，能稳定工作
C. 充电桩功率越大，为减少导线发热损耗，配套导线要更粗
D. 充电桩给车充电，是把化学能转为电能存储在电池内
二、填空题：本大题共3小题，共6分。
7.如图为“扫吸一体”智能机器人净化空气工作原理图。空气进入除尘区，空气中的尘埃颗粒因放电极电离空气而带上负电，向带正电的集尘板迁移并沉积，以达到除尘的目的，这是利用了 ，此时电路中形成的电流方向是从 （选填“放电极流向集尘板”或“集尘板流向放电极”）。
8.在智能仓库中，机器人负责货物上架。机器人通过激光雷达扫描地图并导航，当机器人检测到前方有障碍物，经过后收到障碍物反射回来的激光，则机器人与障碍物间的距离约为 m，机器人避障重新规划路线。将货物上架后，机器人返回途中的惯性相比送货过程中 （选填“变大”、“变小”或“不变”）。
9.代步机器人缓慢匀速带动座椅上的老年人，通过斜面长、高的无障碍通道上台阶，耗时完成，假设人和代步机总重，代步机器人使用输出功率为的锂电池供电，此次工作中，机器人将电能主要转化为 能，做了 J的有用功，机械效率为 %。（g取）
三、作图题：本大题共1小题，共2分。

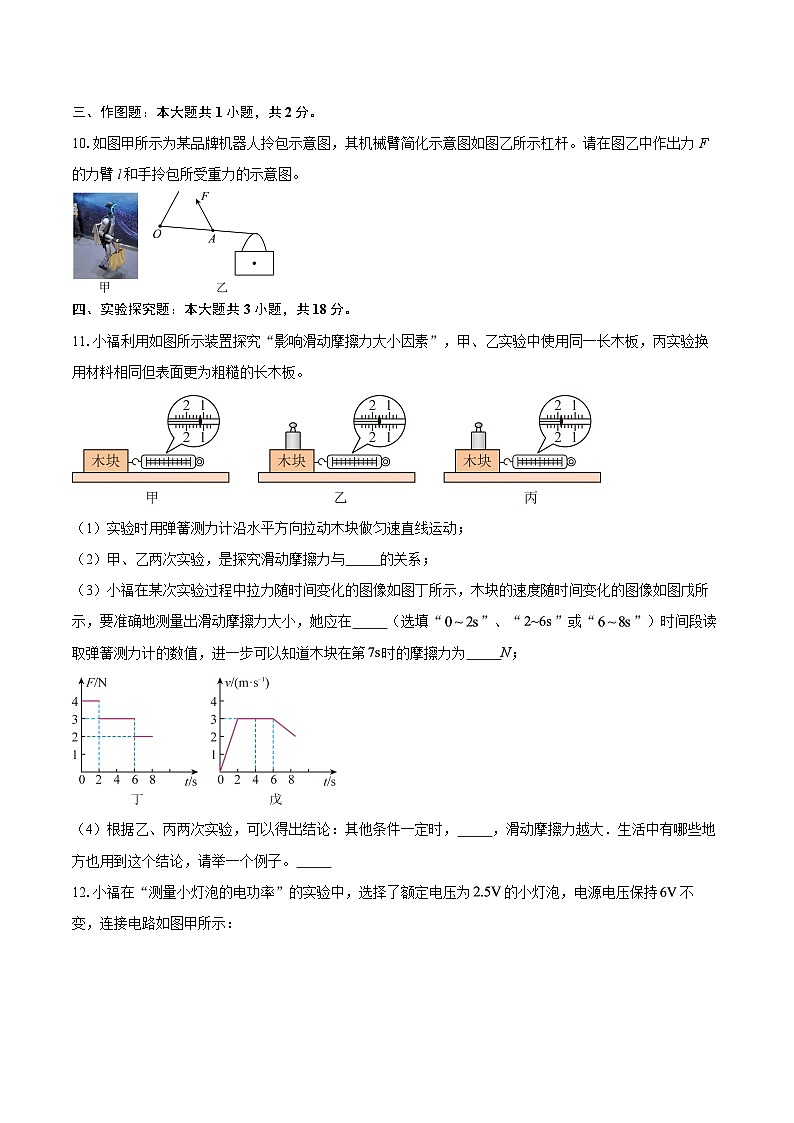

10.如图甲所示为某品牌机器人拎包示意图，其机械臂简化示意图如图乙所示杠杆。请在图乙中作出力F的力臂l和手拎包所受重力的示意图。
四、实验探究题：本大题共3小题，共18分。
11.小福利用如图所示装置探究“影响滑动摩擦力大小因素”，甲、乙实验中使用同一长木板，丙实验换用材料相同但表面更为粗糙的长木板。
（1）实验时用弹簧测力计沿水平方向拉动木块做匀速直线运动；
（2）甲、乙两次实验，是探究滑动摩擦力与 的关系；
（3）小福在某次实验过程中拉力随时间变化的图像如图丁所示，木块的速度随时间变化的图像如图戊所示，要准确地测量出滑动摩擦力大小，她应在 （选填“”、“”或“”）时间段读取弹簧测力计的数值，进一步可以知道木块在第时的摩擦力为 N；
（4）根据乙、丙两次实验，可以得出结论：其他条件一定时， ，滑动摩擦力越大．生活中有哪些地方也用到这个结论，请举一个例子。
12.小福在“测量小灯泡的电功率”的实验中，选择了额定电压为的小灯泡，电源电压保持不变，连接电路如图甲所示：
（1）为了使滑片右移时灯的亮度变亮，请你帮小福用笔画代替导线连接好图甲中的电路；
（2）连接好电路后，闭合开关，发现灯泡不亮，同时发现电流表无示数，电压表有示数，则电路中存在的故障可能是 ；
（3）排除故障后，调节滑动变阻器滑片，当电压表示数如图乙所示，为了测量小灯泡的额定功率，则应将滑片向 （选填“左”或“右”）移动一些；
（4）多次移动滑片，根据实验数据绘制出了小灯泡的图像如图丙所示；
（5）根据图丙所给信息，计算出小灯泡的额定功率为 W；
（6）图丙的图像是一条曲线的原因是 ；
（7）受到上述实验的启发，为测量高温物体的温度，小福将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由 。
13.小明家有一个塑料饭盒（聚丙烯）和一个高硼硅玻璃饭盒。小明想知道塑料和高硼硅玻璃两种材料谁的保温性能更好。他上网查资料了解到一个反映不同材料导热性能的指标——“导热系数”。导热系数是指在稳定传热条件下，1米厚的材料，两侧表面的温差为1度（℃），在1秒内，通过1平方米面积传递的热量，单位为瓦每米摄氏度，写作W/（m·℃）。
甲
(1)根据图甲数据，同等条件下，以下四种材料保温性能最好的是： （选填序号）
A．不锈钢 B．聚丙烯 C．高硼硅玻璃 D．竹木
(2)饭盒的保温性能差异除了与材料有关，还可能与什么因素有关？ （写出一点即可）
(3)为验证图乙和图丙饭盒哪个保温性能更好，小明设计了一个实验：往两个饭盒里倒入热水，测出水的初温，盖好盖子静置一段时间，再用温度计测出水的末温。
①在这个实验中需要控制什么变量相等： 。
②根据什么现象判断哪个饭盒保温性能更好？
五、计算题：本大题共2小题，共16分。
14.如图甲所示，是某活动小组自制肺活量测试仪的原理图，人体吹出的气体使波纹鼓胀大，进而推动滑片P向左移动。图乙是滑动变阻器接入电路阻值与肺活量V的关系图像，测试仪可测量的最大肺活量为，其中电源电压，定值电阻R为。求：
(1)不吹气时，电流表的示数；
(2)小福同学在测试时电流表示数为，求此时电路的总功率；
(3)小福同学的肺活量是多少。
15.深中通道海底沉管隧道利用了世界上第一艘沉管浮运安装一体船“一航津安1”安装．沉管安装可分为拖行和沉管两个过程，如下图所示。
拖行过程：先将沉管两端密封，再在钢缆的牵引下拖行，缓缓由浅水区进入深水区。
沉管过程：到达指定位置后，向沉管内注水使其缓慢下沉至海底。
已知沉管体积为，质量为，海水密度取取。求：
(1)当沉管下沉至海底时，其底部距离海面40米，求此时沉管底部所受的海水压强；
(2)若在拖行过程中沉管受到的阻力为，钢缆将沉管匀速直线拖行用时，求此过程中钢缆对沉管拉力的功率；
(3)当沉管完全浸没在海水中时，沉管受到的浮力大小。
六、综合题：本大题共1小题，共10分。
16.在跨学科实践学习中，某学习小组开展生物学科的“自制豆芽机”项目化学习活动，主要包括产品设计、功能调试、评价改进三个环节。
【产品设计】
图甲是小组成员完成的设计草图，内容包括发育盘、淋水系统和控温装置。发育盘上有沥水孔：淋水系统由水泵驱动，豆芽机中的水可通过内部管道和沥水孔按箭头方向流动，使用时可通过调节水流大小控制发育盘中的积水量。小组设计的控温装置内部电路如图乙所示，可实现加热、保温两挡自动切换，其中是定值电阻，为热敏电阻，其阻值随温度变化关系。
(1)豆芽机盖上开孔的目的是： 。（写出一点即可）
(2)为便于观察豆芽的状态，小组给豆芽机配上透明的玻璃盖，但是很快便发现玻璃盖内侧布满了水珠，这是由于水蒸气遇冷 形成的。水珠会使光发生 ，导致豆芽看起来模糊或变形，难以看清细节。
(3)为满足豆芽的生长发育需求，豆芽机发育盒（单层）的高度应不低于20 。（单位）
(4)在设计豆芽机的容器时，底部通常会设计成倾斜状，这是为了利用 （选填“重力”或“浮力”）使多余的水分顺利排出。
(5)下图中能反映控温装置中电磁继电器工作原理的是（ ）
A． B．
C． D．
【功能调试】
小组成员购置了相关配件进行产品制作与调试。配件的具体参数如下：控制电路电源电压U为3V，R0为25Ω，R1为330Ω，Rx的阻值与温度的关系如图丙所示，电磁铁衔铁在电流大于或等于时吸合，此时为加热状态：当电流小于时释放，此时为保温状态。
(6)闭合开关S0，电磁铁的上端是 极，随着温度的升高，图中电磁铁的磁性将 。（选填“变强”、“变弱”或“不变”）
(7)以图乙设计的产品电路分析，“自制豆芽机”内部温度控制的最高温是 。
(8)该产品保温功率和加热功率之比为，保温时从最高温经过后降温到最低温，若关闭电路从最高温只经过后到最低温，假设升温和降温过程中每秒内热量的损失量相同且保持不变，则从最低温加热到最高温需要的时间为 。
【评价改进】
针对设计图纸及项目研究要求，他们认真进行了研究并确定相对应的参数，选购相应器材，并完善产品设计。
(9)若“自制豆芽机”产品要达到“优秀”等级，需实现自动控温且最高温可调，可在图乙的控制电路中串联一个 （电子元件）。此外，小组成员均认为豆芽机的容器应选用食品级塑料，这样发育出来的豆芽才会更加绿色、健康。
(10)最终，学习小组根据上述活动方案完成了豆芽机的设计与制作，请根据以下评价量表选择一个维度对该设计进行评价 （需说明理由）。
1.【答案】B
2.【答案】C
3.【答案】D
4.【答案】A
5.【答案】B
6.【答案】C
7.【答案】异种电荷相互吸引
集尘板流向放电极

8.【答案】4.5
变小

9.【答案】机械能
1200
40

10.【答案】​​​​​​​
11.【答案】压力
​​​​​​​
3
接触面越粗糙
鞋底刻花纹

12.【答案】​​​​​​​
小灯泡断路
右
0.625
灯丝电阻随温度的升高而增大
温度越高，灯丝电阻越大，根据欧姆定律及串联电路分压原理可知，电路中电流减小，灯丝两端电压增大，因此选择电压表改装为温度显示仪。

13.【答案】D
密封性
根据控制变量法，在进行该实验时，需要保证倒入两个饭盒的水量、饭盒和热水的初温、放入热水后等待的时间以及饭盒所处的环境温度相同。
一定时间后，用温度计分别测出两个饭盒中的水温，温度更高，说明该饭盒的保温性能更好。

14.【答案】(1)
(2)
(3)
【详解】（1）不吹气时，波纹鼓未鼓胀，故滑动变阻器RP接入电路的阻值为0 Ω。已知定值电阻为R＝10 Ω，电源电压为U＝12 V，则此时电路总电阻为10 Ω。
由欧姆定律 可得
（2）小福同学测试时，电流表的示数为I2＝0.3 A，总电压仍为U＝12 V。电路的总功率
（3）测试时，电路总电阻
则此时滑动变阻器接入电路的阻值
由图乙可知，当 时，对应肺活量为 。

15.【答案】(1)
(2)
(3)
【详解】（1）由题可知，沉管底部距海面高度h=40m，则海水对沉管底部的压强
（2）由题知，阻力大小为F=8×105N，钢缆在匀速拖行过程中对沉管的拉力大小等于阻力大小即
拖行s=30 m所做的功
时间为t=10 min=600s，则功率
（3）由题可知，沉管浸没时排开海水的体积为沉管的体积V=6.6×104m3
则完全浸没时受到的浮力 ​​​​​​​

16.【答案】豆芽机盖上开孔可以通风透气、利于散热、平衡湿度、减少压力差等等。
液化
折射
cm
重力
B
S
变弱
26
30min
滑动变阻器
因为容器使用了食品级塑料，不仅耐用而且对人体更加健康，评价结果为优秀。
常见材料导热系数（20℃）
固体
导热系数λ，W/（m·℃）
竹木
0.14~0.17
塑料（聚丙烯）
0.21~0.26
搪瓷
0.87~1.16
高硼硅玻璃
1~1.5
不锈钢
36~54
评价维度
合格
优秀
温控情况
仅自动控温
自动控温且最高温可调
材料环保性
耐用性高
耐用且健康
节水情况
水流大小可控
水流大小可控且能自动循环
