2025-2026学年高中物理粤教版（2019）必修第三册 3.1 导体的伏安特性曲线 课件

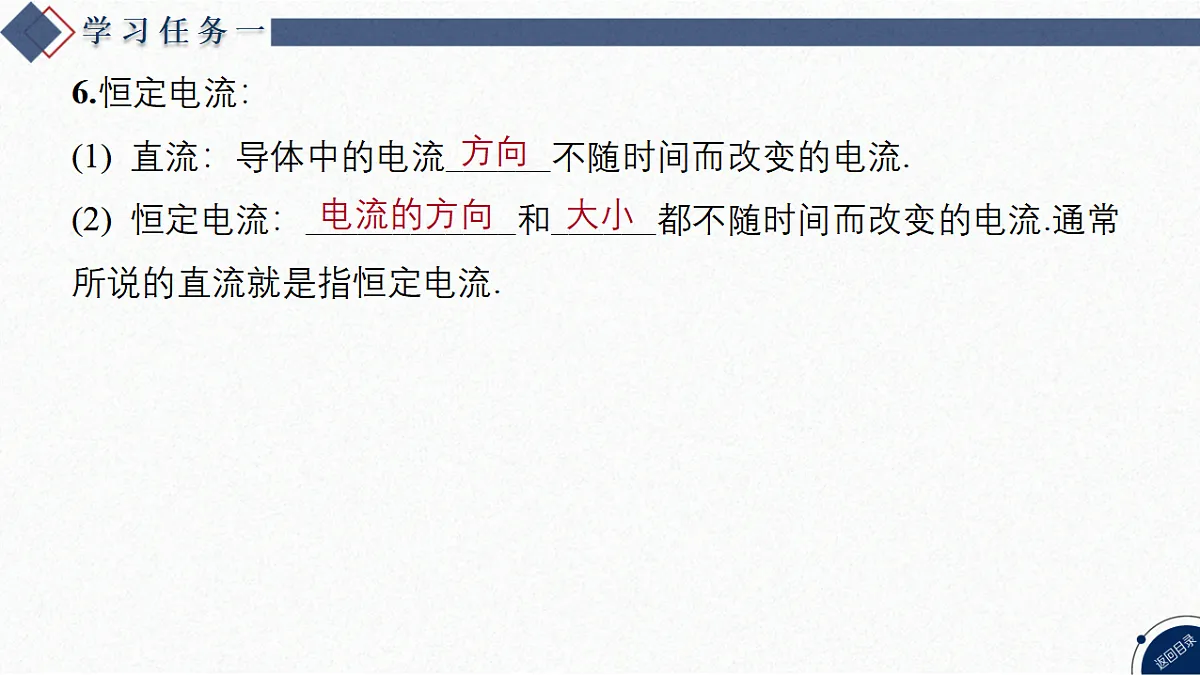

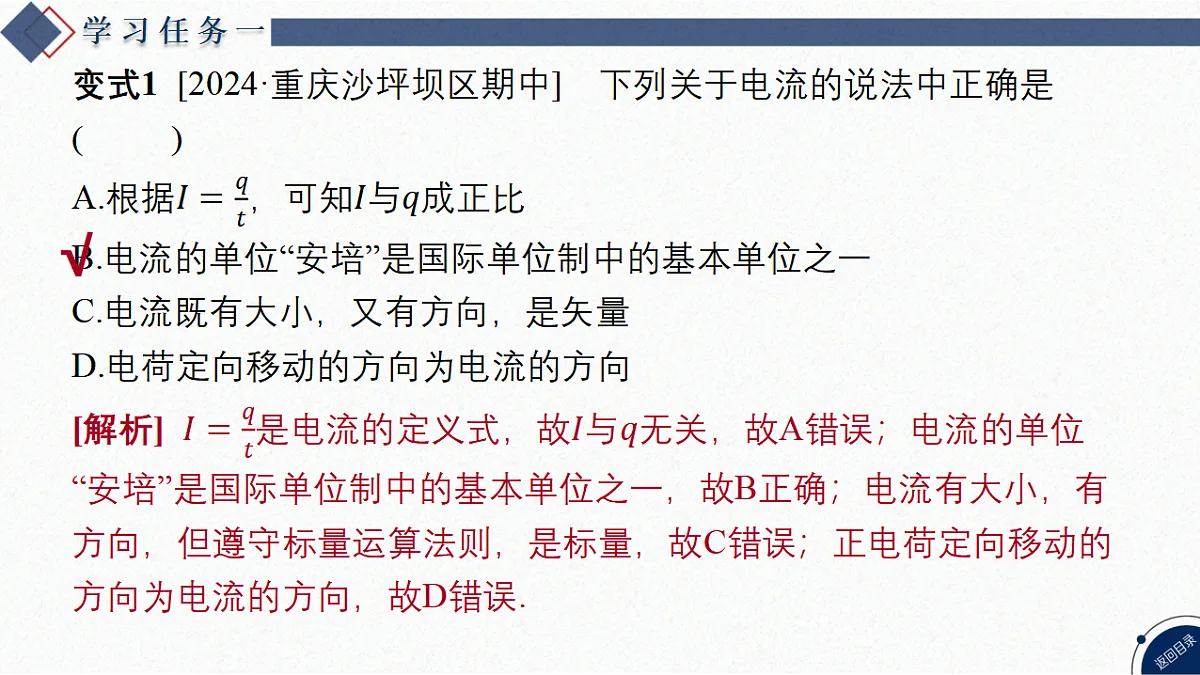

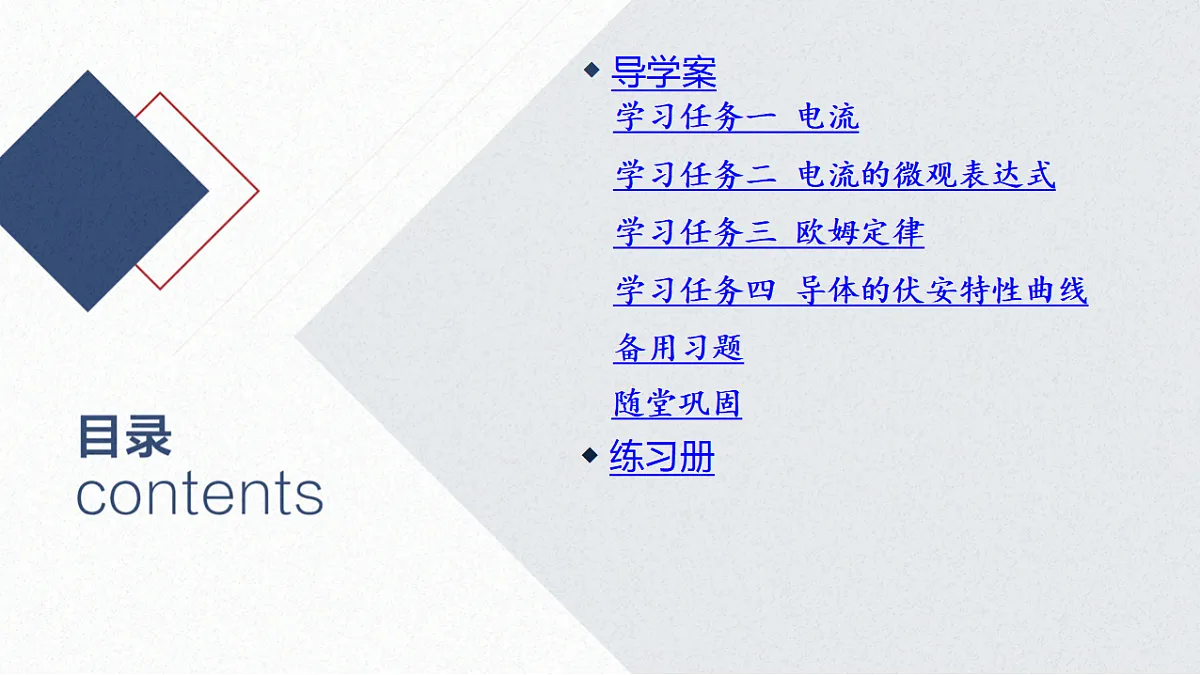

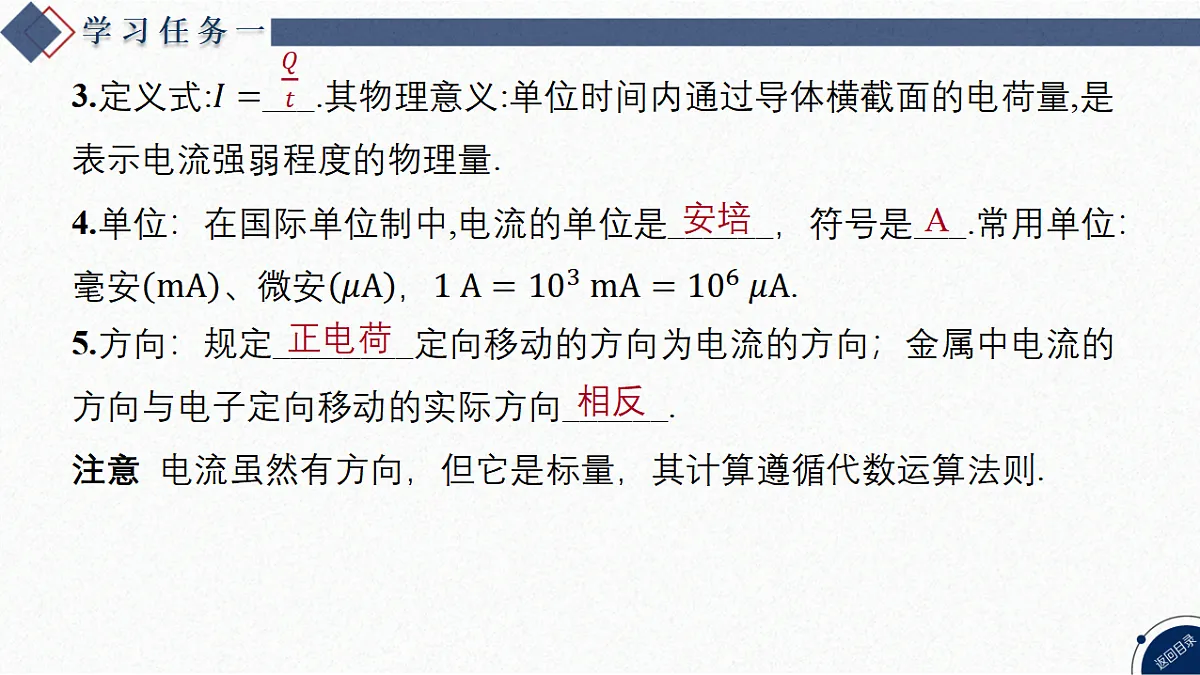

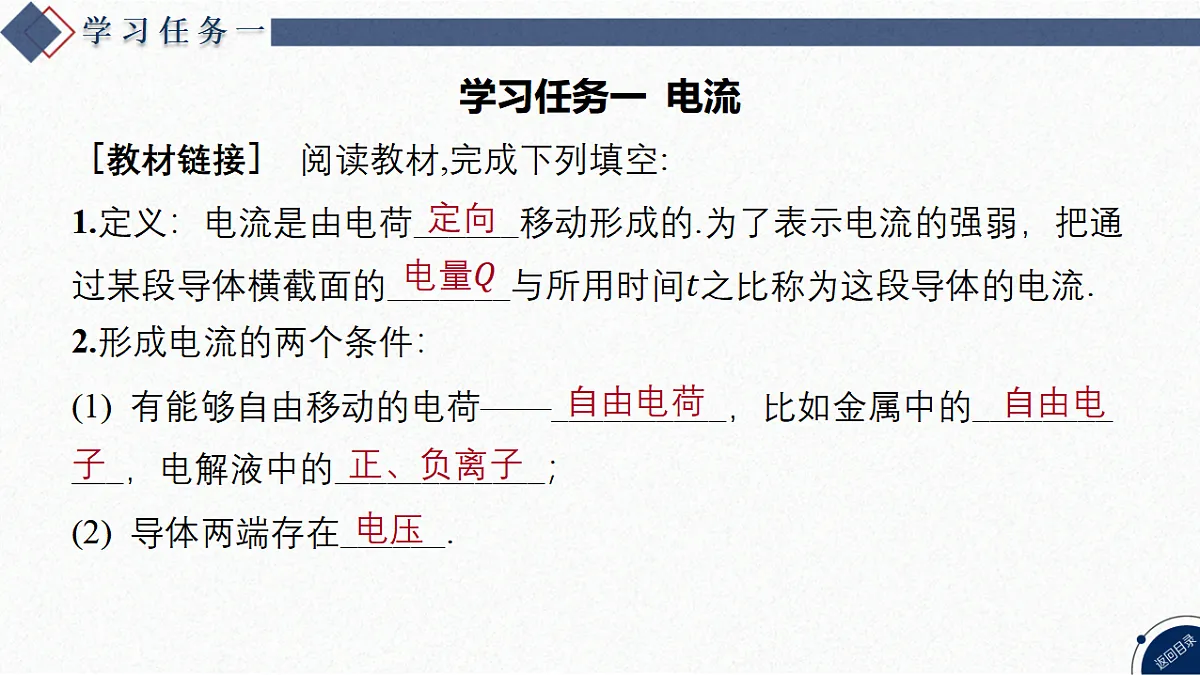

第一节 导体的伏安特性曲线学习任务一 电流学习任务二 电流的微观表达式学习任务三 欧姆定律学习任务四 导体的伏安特性曲线随堂巩固◆练习册备用习题学习任务一 电流 定向 2.形成电流的两个条件：(1) 有能够自由移动的电荷——__________，比如金属中的___________，电解液中的____________；(2) 导体两端存在______.自由电荷 自由电子正、负离子电压  安培A5.方向：规定________定向移动的方向为电流的方向；金属中电流的方向与电子定向移动的实际方向______.注意 电流虽然有方向，但它是标量，其计算遵循代数运算法则.正电荷相反6.恒定电流：(1) 直流：导体中的电流______不随时间而改变的电流.(2) 恒定电流：____________和______都不随时间而改变的电流.通常所说的直流就是指恒定电流.方向电流的方向大小   √变式1 [2024·重庆沙坪坝区期中] 下列关于电流的说法中正确是( )   √   √ 学习任务二 电流的微观表达式            √   √  学习任务三 欧姆定律 正比反比  电阻例4 对于电阻与欧姆定律的理解，下列说法中错误的是( )  √    √ 学习任务四 导体的伏安特性曲线   直线  √√   √√   （续表）1.(多选)下表是某品牌电动汽车的标识牌,以下说法正确的是(　　)A.该电池的容量为60 A·hB.该电池以6 A的电流放电,可以工作10 hC.该电池以6 A的电流放电,可以工作60 hD.该电池充完电可贮存的电荷量为60 C√√[解析] 从标识牌可知,电池的容量为60 A·h,即以6 A的电流放电可工作10 h,故A、B正确,C错误;该电池充完电可贮存的电荷量为q=60×3600 C=2.16×105 C,故D错误. √ 3.如图所示,一段截面积为S、长度为l的圆弧形橡胶棒,均匀带有负电荷,圆弧的半径为R,橡胶棒单位长度电荷量为q,当此棒沿垂直于圆弧平面过圆心的轴顺时针以角速度ω匀速转动时,由于棒的运动而形成的环形等效电流大小和方向为(　　) √ 4.(多选)两个电阻R1、R2的伏安特性曲线如图所示,由图可知(　AD　)  √√5.“氢火焰离子化监测器”可以检测出无机物气体中极其微量的有机分子的含量,其装置如图所示,在氢火焰的作用下,有机物的分子电离为一价正离子和自由电子,而无机物的分子不会电离.设单位时间内有n摩尔被检测气体进入检测器,调节滑动变阻器,使得电流表的示数逐渐变大,直到达到最大值I,求有机物分子与被检测气体分子的数目的比值K.(阿伏加德罗常数为NA,电子的电荷量为e)  1.(电流的理解与计算)[2024·山西运城期中] 关于电流，下列说法正确的是( ) A.电子运动的速率越大，电流越大B.因为电流有方向，所以电流是矢量C.通过导体横截面的电荷越多，电流越大D.单位时间内通过导体横截面的电荷量越多，导体中的电流越大√    √3.(欧姆定律)(多选)对于欧姆定律的理解，下列说法中正确的是( )  √√   √  练 习 册知识点一 电流  √ 2.[2024·执信中学月考] 自然界以及生产和生活领域，广泛存在着由电荷流动所引起的效应.关于电流的方向，下列说法正确的是( ) A.电源供电的外部电路中，电流的方向是从负极流向正极B.电源内部，电流的方向是从正极流向负极C.电子定向移动形成的电流方向与电子定向移动方向相同D.电子定向移动形成的电流方向与电子定向移动方向相反[解析] 电源供电的外部电路中，电流的方向是从正极流向负极，故A错误；电源内部，电流的方向是从负极流向正极，故B错误；电子带负电，电子定向移动形成的电流方向与电子定向移动方向相反，故C错误，D正确.√知识点二 电流的微观解释   √   √知识点三 欧姆定律  √√√    √   √知识点四 导体的伏安特性曲线8.(多选)某导体中的电流随其两端电压的变化情况如图所示，则下列说法中正确的是( )  √√   √    √√    √12.[2024·惠州一中月考] 湖北武当山的主峰——天柱峰屹立着一座光耀百里的金殿，全部为铜铸鎏金.雷雨交加时，金殿的屋顶与积雨云间发生放电，常会出现盆大的火球，来回滚动.雨过  √  [答案] 如图所示
