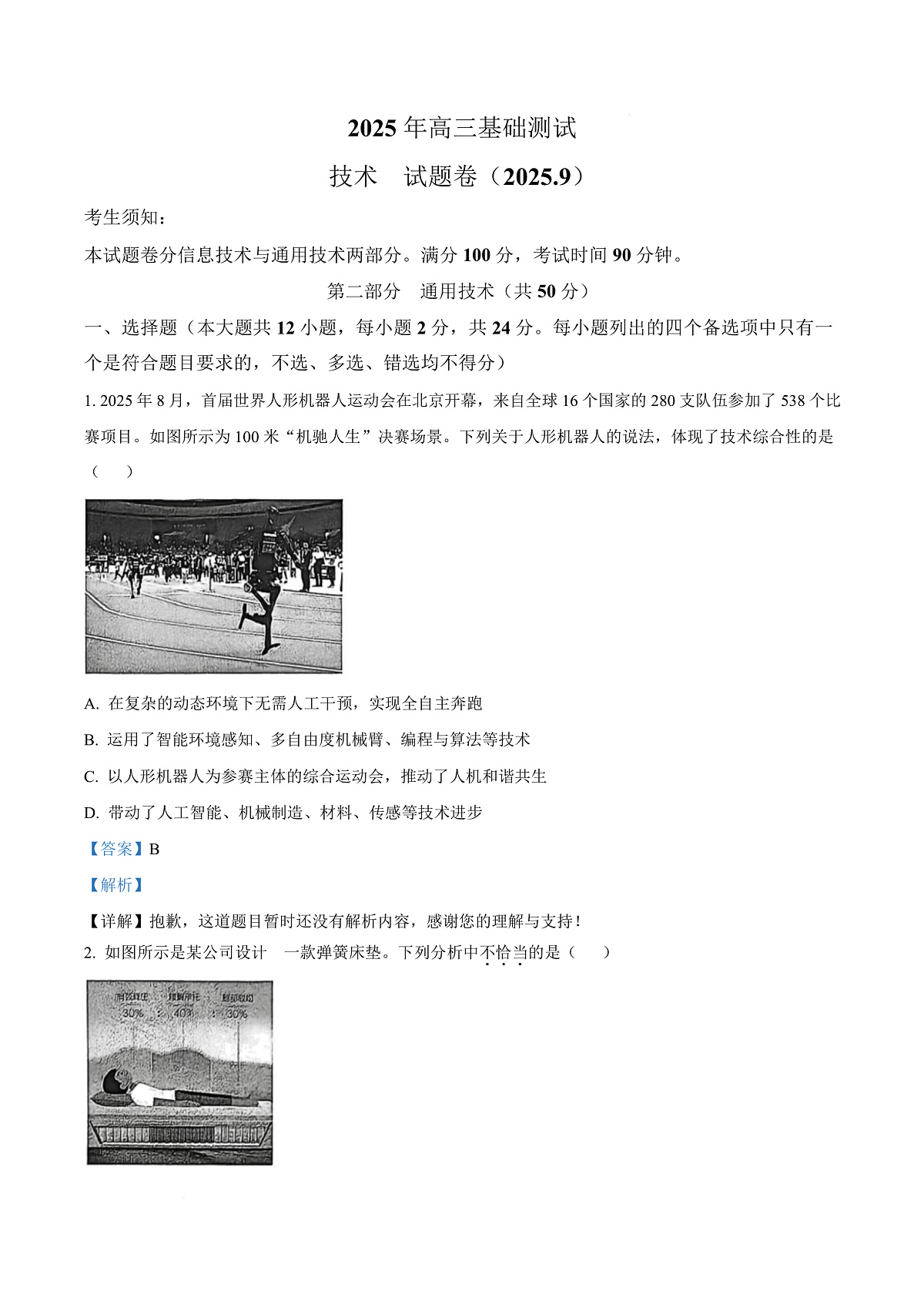

2025 年高三基础测试 技术 试题卷（2025.9） 考生须知： 本试题卷分信息技术与通用技术两部分。满分 100 分，考试时间 90 分钟。 第二部分 通用技术（共 50 分） 一、选择题（本大题共 12 小题，每小题 2 分，共 24 分。每小题列出的四个备选项中只有一 个是符合题目要求的，不选、多选、错选均不得分） 1. 2025 年 8 月，首届世界人形机器人运动会在北京开幕，来自全球 16 个国家的 280 支队伍参加了 538 个比 赛项目。如图所示为 100 米“机驰人生”决赛场景。下列关于人形机器人的说法，体现了技术综合性的是 （ ） A. 在复杂的动态环境下无需人工干预，实现全自主奔跑 B. 运用了智能环境感知、多自由度机械臂、编程与算法等技术 C. 以人形机器人为参赛主体的综合运动会，推动了人机和谐共生 D. 带动了人工智能、机械制造、材料、传感等技术进步 【答案】B 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！ 2. 如图所示是某公司设计 一款弹簧床垫。下列分析中不恰当的是（ ） 第 1页/共 10页   A. 三区分段式设计，科学分压，精准托护机体，具有护脊的功能 B. 独立袋装弹簧设计，减小噪音，主要是从“人”的角度考虑 C. 加厚海绵填充，弹性适中，实现了人机关系的舒适目标 D. 设计了不同规格的床垫，主要考虑特殊人群的需求 【答案】D 【解析】 【详解】选项 A：三区分段式设计能科学分压、精准托护机体，有护脊功能，说法恰当。 选项 B：独立袋 装弹簧设计减小噪音，是从使用者的角度考虑，提升使用体验，恰当。 选项 C：加厚海绵填充、弹性适中， 让人使用更舒适，实现了人机关系的舒适目标，恰当。 选项 D：设计不同规格的床垫，主要是为了满足不 同人群（包括普通人群不同的需求，不只是特殊人群）的需求，该说法不恰当。 3. 如图所示是某形体的主视图和俯视图，相对应的左视图是（ ） A. B. C. D. 【答案】B 【解析】 【详解】分析三视图的投影规律和对应关系，通过某形体的主视图和俯视图来分析，符合题意的左视图是 B 图，其他选项不符合题意，故选 B。 如图 a 所示的算盘是中国古代发明的一种简便的计算工具。算盘由框、梁、档、算珠等组成，其中框由竖 杆和横杆组成。请根据题图和描述完成下面小题。 第 2页/共 10页   4. 图 b 是竖杆的结构示意图，则横杆结构合理的是（ ） A. B. C. D. 5. 使用毛坯木料制作图 b 所示的竖杆，下列工具不需要用到的是（ ） A. B. C. D. 【答案】4. A 5. C 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！ 如图所示为联动对中夹紧装置，其中固定块安装在机架上，V 形块通过紧定螺钉固定在压杆上。在力 F 的 作用下摆杆摆动，通过连杆 1 和连杆 2 分别带动压杆和 V 形块将工件夹紧。请根据题图和描述完成下面小 题。 6. 工件被夹紧时，下列关于该装置构件受力形式的分析，正确的是（ ） A. 摆杆受扭转 B. 连杆 1 受拉 C. 连杆 2 受拉 D. 压杆 1 受拉 7. 下列关于Ⅴ形块的螺纹孔加工流程，合理的是（ ） A. 划线→冲眼→钻孔→孔口倒角→攻丝 B. 划线→冲眼→孔口倒角→钻孔→攻丝 C. 划线→冲眼→钻孔→攻丝→孔口倒角 D. 划线→冲眼→攻丝→钻孔→孔口倒角 第 3页/共 10页   【答案】6. B 7. A 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！ 如图所示为 PE 膜激光切割系统。其工作过程：在工控机的控制下，电机 3 带动 PE 膜移至待加工位置，激 光管发出激光，通过反光镜照射到激光头上。工控机根据输入的图案信息控制电机 1、2 带动工作台和激光 头移动进行切割。请完成下面小题。 8. 下列关于该激光切割系统的分析中，不恰当的是（ ） A. 该系统由 PE 膜输送、激光头运动控制等子系统组成 B. 系统根据图案信息计算出激光头的移动轨迹，体现了系统分析的科学性原则 C. 反光镜需要定期维护清洁，体现了系统的动态性 D. 激光管功率的选择需综合考虑激光投射距离、PE 膜的材料特性等参数 9. 关于激光头运动控制子系统，下列说法不正确的是（ ） A. 工控机的输出信号是控制量 B. 运动部件的磨损是干扰因素 C. 电机 1、2 均 执行器 D. 激光头是被控对象 【答案】8. B 9. A 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！ 10. 在通用技术实践课上，小马按照图 a 所示的原理图在面包板上搭建了图 b 所示的电路，其中元器件插接 错误的是（ ） 第 4页/共 10页  A. 光敏电阻 B. 发光二极管 C. NPN 三极管 D. 555 电路 【答案】D 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您 理解与支持！ 11. 如图所示是小马设计的水箱水位控制实验电路。A、B、C 金属片为水位探头，当水位低于 B 时，水泵 启动往水箱加水；水位到达 A 时，水泵停止加水。下列分析（水的电阻忽略不计）不合理的是（ ） A. 虚线框内 J-2 应为常闭触点 B. R1 具有防止电源短路的作用 C. 若 VD 虚焊，VT 容易损坏 D. 继电器至少需要 6 个引脚 【答案】D 【解析】 【详解】选项 A 当水位低于 B 时，水泵要启动加水。若虚线框内 J - 2 为常闭触点，此时电路能导通，使 后续电路工作从而启动水泵，该分析合理。 选项 B R1 串联在电路中，可限制电路中的电流大小，防止 因电流过大导致电源短路，起到保护电源的作用，该分析合理。 选项 C 继电器线圈断电时，会产生自 感电动势。二极管 VD 的作用是为自感电动势提供放电回路，若 VD 虚焊，自感电动势无法被有效释放，会 加在晶体管 VT 上，容易损坏 VT，该分析合理。 选项 D 继电器要实现控制功能，通常有线圈引脚、常开 触点引脚、常闭触点引脚等。一般来说，继电器有 5 个引脚（比如包含线圈的 2 个引脚，以及一组常开、 常闭触点对应的 3 个引脚）就可满足该电路需求，并非至少需要 6 个引脚，该分析不合理。 故选 D。 12. 如图所示是小马设计的水箱温度灯光报警实验电路，Rt 为负温度系数热敏电阻。下列关于该电路的分 析中正确的是（ ） 第 5页/共 10页   A. 温度超过上限或低于下限时 VD 不发光 B. VD 的亮度随温度的变化而变化 C. Rp2 向下调节，温度报警上限调低 D. Rp1 向上调节，温度报警上下限都调高 【答案】C 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！ 二、综合题（本大题共 3 小题，第 28 小题 8 分，第 29 小题 10 分，第 30 小题 8 分，共 24 分。 各小题中的“ ”处填写合适选项的字母编号） 13. 小马妹妹参加了学校舞蹈兴趣小组，如图 a 所示。为了方便在家练习，小马给妹妹买了一款材料为钢管 的移动式练功架，如图 b 所示。请完成以下任务： （1）图 b 中所标注 尺寸，与人机关系没有直接影响的是（单选） ； A. 总长 1000； B. 总宽 600； C. 总高 980； D. 外径Ф40。 （2）下列设计能够提高练功架稳定性的是（多选） ； A. 横杆两端底部装上吸盘； B. 横杆内部灌注混凝土； C. 选用薄壁无缝钢管； D. 缩短压杆的长度。 （3）为了测试练功架的强度，小马在压杆中间挂上合适的重物，发现压杆没有变形，该技术试验方法属于 （单选） ； A. 强化试验法； B. 优选试验法； C. 模拟试验法； D. 虚拟试验法。 （4）使用中发现由于妹妹年龄较小，练功架的高度不合适。小马收集了相关的技术信息，产生了改进练功 第 6页/共 10页   架的想法。小马收集技术信息的目的是（多选） ； A. 明确实验室的设备能否完成所需的加工工艺； B. 了解改进练功架的费用要多少； C. 查阅市场上能否买到所需的零配件； D. 了解市场上类似练功架的销售量。 【答案】（1）B （2）AB （3）C （4）ABC 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！ 14. 小马发现了练功架高度不可调整的问题后，决定对已购的练功架进行改进。小马将压杆拆下，测得钢管 的壁厚为 1.5mm。现要设计一个电动升降装置带动压杆升降。请你帮助小马完成该装置机械部分的设计， 设计要求如下： （a）压杆离地高度在 880-980mm 之间可调，并能保持水平状态； （b）可根据需要对“图 b”中练功架的结构进行改动或重新设计，但总体尺寸应保持不变； （c）采用 1 个直流电机驱动升降装置，电机正转、反转、停止均由控制电路控制； （d）所需材料和零配件自选。 请完成以下任务： （1）设计该装置时，需要考虑的是（多选） A. 采用何种传动方式将电机的转动变为压杆的升降； B. 压杆改用何种材料以提高其抗弯强度； C. 压杆升降后如何保持水平状态； D. 装置安装在何处既不影响使用又简洁美观。 （2）构思符合该装置设计要求的多个方案，画出其中最优方案的设计草图，简要说明方案的工作过程； （3）在草图上标注主要尺寸。 第 7页/共 10页   【答案】（1）ACD （2） （3）如上图所示尺寸标注 【解析】 【详解】1.选项 A：要实现电机转动到压杆升降的转化，传动方式的选择是核心，比如丝杠传动、齿轮 - 齿 条传动等，所以必须考虑，A 正确。 选项 B：题目中已测得钢管壁厚，且重点是设计电动升降装置来带动 压杆升降，并非改变压杆自身材料以提高抗弯强度，B 错误。 选项 C：设计要求压杆保持水平状态，所以 如何保证升降后水平是需要考虑的，C 正确。 选项 D：装置安装位置要兼顾使用和美观，这是产品设计中 人性化和实用性的体现，D 正确。 故选 ACD。 2.方案工作过程：电机正转时，带动丝杠旋转。由于丝杠与螺母配合，丝杠的旋转会转化为螺母的直线上升 运动，从而使压杆上升； 电机反转时，丝杠反向旋转，螺母做直线下降运动，压杆随之下降； 电机停止 时，丝杠停止转动，螺母在丝杠上的位置固定，压杆也就保持在当前高度，且通过导轨等导向结构，保证 压杆水平状态。 3.如上图所示尺寸标注即可。 15. 根据如下升降装置的设计要求，小马构思了如图 a 所示的控制方案。方案中电机正反转控制电路由 12V 稳压电源供电，12V 直流减速电机驱动升降装置。请完成以下任务： 设计要求如下： （a）压杆离地高度在 880-980mm 之间可调，并能保持水平状态； （b）可根据需要对“图 b”中练功架的结构进行改动或重新设计，但总体尺寸应保持不变； （c）采用 1 个直流电机驱动升降装置，电机正转、反转、停止均由控制电路控制； 第 8页/共 10页   （d）所需材料和零配件自选。 （1）小马利用图 b 所示的“双刀双掷开关 S”连接电机正反转控制电路，以下电路连接正确的是（多选） ； A. B. C. （2）小马设计了以下电机正反转指示电路，其中合理的是（多选） ； A. B. C. （3）为了控制压杆升降时的极限位置，小马利用继电器和限位开关 SQ 设计了限位电路。J1 控制电机带动 压杆上升，SQ1 限制上升高度；J2 控制电机带动压杆下降，SQ2 限制下降高度。SQ1、SQ2 为限位开关的 常闭触点，当压杆碰到限位开关时，常闭触点断开。以下电路正确的是（单选） ； A. B. C. （4）为了控制训练时间，小马准备设计一个限时提醒器。训练时按下转换开关 S 计时开始，当到达设定时 间后有源蜂鸣器发出提示声。请在下图虚线框中用给定的元器件将电路补充完整，以实现上述限时提醒功 能。 第 9页/共 10页   【答案】（1）AC （2）AB （3）B （4） 【解析】 【详解】抱歉，这道题目暂时还没有解析内容，感谢您的理解与支持！
