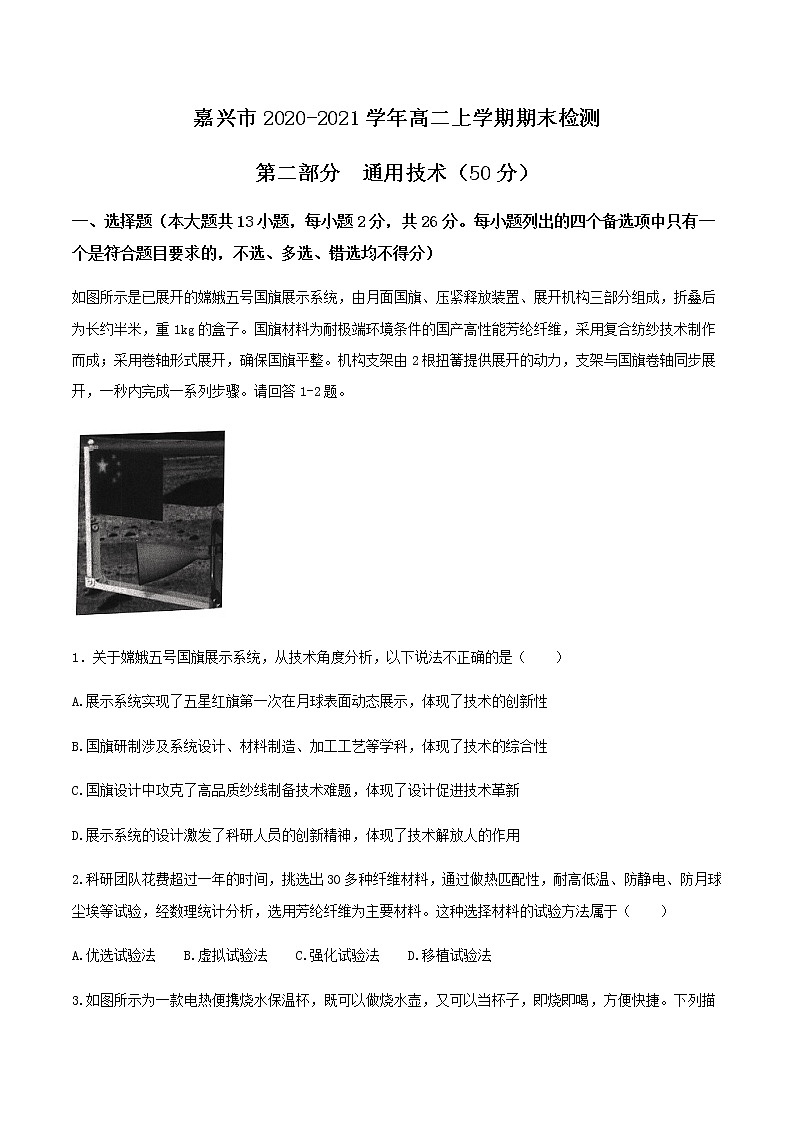

嘉兴市2020-2021学年高二上学期期末检测

第二部分  通用技术（50分）

一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）

如图所示是已展开的嫦娥五号国旗展示系统，由月面国旗、压紧释放装置、展开机构三部分组成，折叠后为长约半米，重1kg的盒子。国旗材料为耐极端环境条件的国产高性能芳纶纤维，采用复合纺纱技术制作而成；采用卷轴形式展开，确保国旗平整。机构支架由2根扭簧提供展开的动力，支架与国旗卷轴同步展开，一秒内完成一系列步骤。请回答1-2题。

1．关于嫦娥五号国旗展示系统，从技术角度分析，以下说法不正确的是（    ）

A.展示系统实现了五星红旗第一次在月球表面动态展示，体现了技术的创新性

B.国旗研制涉及系统设计、材料制造、加工工艺等学科，体现了技术的综合性

C.国旗设计中攻克了高品质纱线制备技术难题，体现了设计促进技术革新

D.展示系统的设计激发了科研人员的创新精神，体现了技术解放人的作用

2.科研团队花费超过一年的时间，挑选出30多种纤维材料，通过做热匹配性，耐高低温、防静电、防月球尘埃等试验，经数理统计分析，选用芳纶纤维为主要材料。这种选择材料的试验方法属于（    ）

A.优选试验法    B.虚拟试验法    C.强化试验法    D.移植试验法

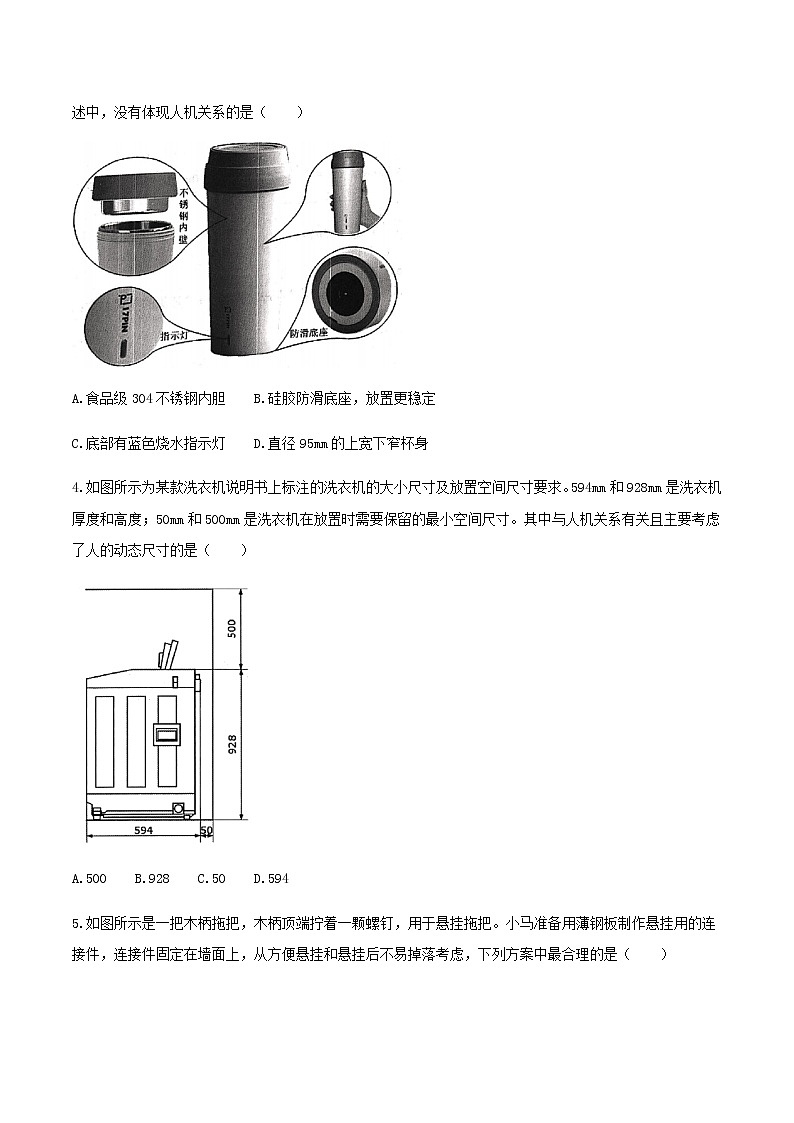

3.如图所示为一款电热便携烧水保温杯，既可以做烧水壶，又可以当杯子，即烧即喝，方便快捷。下列描述中，没有体现人机关系的是（    ）

A.食品级304不锈钢内胆    B.硅胶防滑底座，放置更稳定

C.底部有蓝色烧水指示灯    D.直径95mm的上宽下窄杯身

4.如图所示为某款洗衣机说明书上标注的洗衣机的大小尺寸及放置空间尺寸要求。594mm和928mm是洗衣机厚度和高度；50mm和500mm是洗衣机在放置时需要保留的最小空间尺寸。其中与人机关系有关且主要考虑了人的动态尺寸的是（    ）

A.500    B.928    C.50    D.594

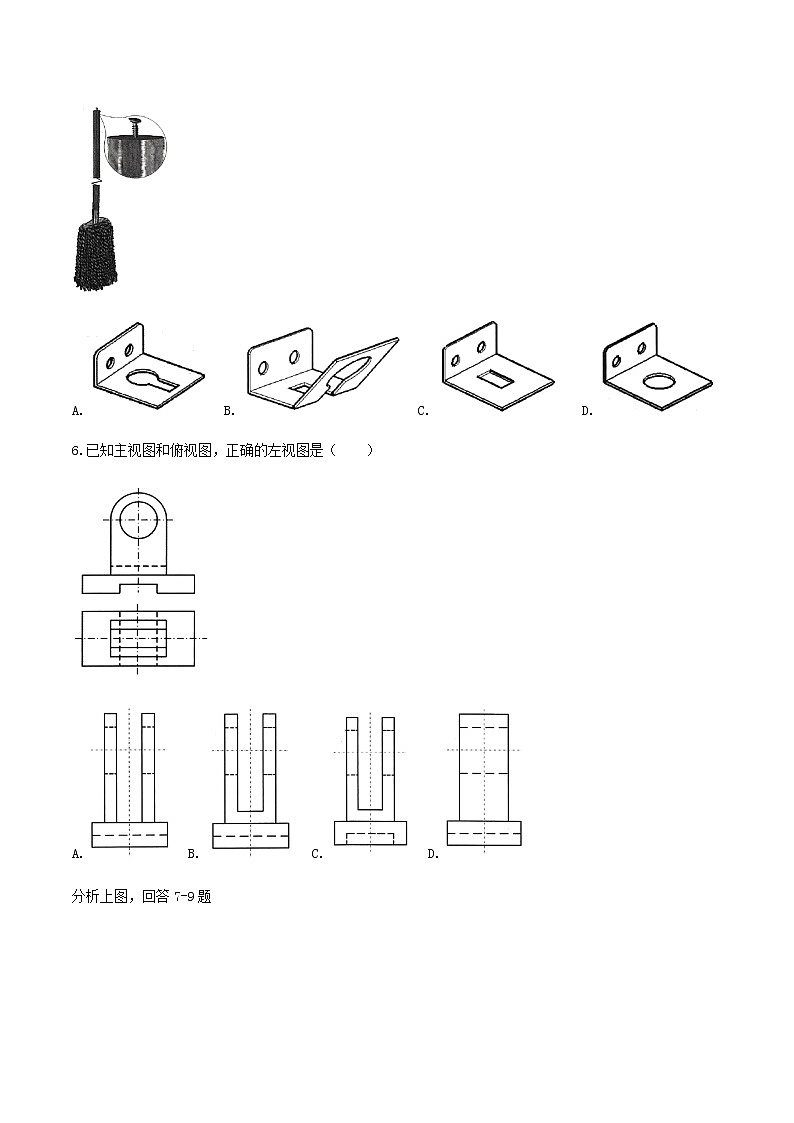

5.如图所示是一把木柄拖把，木柄顶端拧着一颗螺钉，用于悬挂拖把。小马准备用薄钢板制作悬挂用的连接件，连接件固定在墙面上，从方便悬挂和悬挂后不易掉落考虑，下列方案中最合理的是（    ）

A.  B.  C.  D.

6.已知主视图和俯视图，正确的左视图是（    ）

A.  B.  C.  D.

分析上图，回答7-9题

7.图中漏标的尺寸共有（    ）

A.2处    B.3处    C.4处    D.5处

8.利用10mm厚的钢板加工该工件，下列加工工艺中工具选择不合理的是（    ）

A.划线：钢直尺、划针、划规、样冲和铁锤    B.钻孔：钻头和平口钳

C.锉削：平锉和三角锉    D.锯割：手锯和钢丝锯

9.用大小合适的10mm厚的钢板加工该工件，以下加工流程中合理的是（    ）

A.划线→锯割→锉削→钻孔    B.划线→锉削→锯割→钻孔

C.划线→锯割→钻孔→锉削    D.划线→钻孔→锯割→锉削

10.图示为某夹紧机构，各杆件之间均通过销钉实现铰连接。在力F的作用下，通过压杆1和压杆2的移动将物体夹紧。当物体被夹紧时，以下分析中不正确的是（    ）

A.压杆1、压杆2均受压和受弯曲    B.连杆1、连杆2、连杆3均受压

C.8个销钉均受剪切    D.手柄和摆杆都受弯曲

11.如图所示是某垃圾焚烧发电厂的工艺流程图。下列关于该垃圾焚烧发电流程的分析不正确的是（    ）

A.“烟气净化处理”与“飞灰稳定化处理”是并行工序

B.垃圾焚烧后产生的烟气经过处理后再排放，可以减少对大气的污染

C.垃圾池可以沉淀滲沥液，减少垃圾焚烧后产生的有害气体，提高垃圾燃烧热值

D.该工艺流程的设计既考虑了垃圾的综合利用又考虑了环境保护

如图所示为城市道路十字路口交通管理系统，免去了交通警察值岗。可按设定的时间间隔定周期开放红绿灯，还可以监控、抓拍交通违章。请完成12-13题

12.从系统的角度分析，下列说法中不正确的是（    ）

A.该系统可分为红绿灯开放时间控制子系统和车辆监控抓拍子系统

B.系统可在暴雨、大雾等恶劣天气下正常运行，体现了系统的环境适应性

C.根据统计数据，设定开放红绿灯的时间间隔，体现了系统分析的综合性原则

D.车辆通过路口的随机性是优化红绿灯开放时间的约束条件

13.由于车流量的随机性，小马发现有时在绿灯亮时，路口并无车辆需要通过，而另一方向的车辆却在等待。分析解决该问题的方法，下列说法中合理的是（    ）

A.延长两个方向红绿灯变化的周期

B.由交通警察值岗，人工控制红绿灯亮的时间

C.把路口交通量的实际情况作为反馈信号控制红绿灯亮的时间

D.当出现该情况时，允许另一方向的车辆在红灯亮时通过

二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17题6分，共24分）

14.图甲所示是学校走廊里的电线管道，长螺杆固定在房顶上，图乙所示的连接件通过六角螺母安装在长螺杆上将管道托住。请完成以下任务：

（1）小马用宽度合适，厚度为2mm的薄钢条加工该连接件，合理的加工流程为____→B→____→C→____（在A.划线；B.锯割；C.锉削；D.钻孔；E.弯折中选择合适的一项，将序号填入“___”处）；

（2）连接件中加工成腰形孔而不是圆孔的主要目的是______（在A.加工方便；B.安装方便；C.节约材料中选择合适的一项，将序号填入“_____”处）；

（3）连接件两边弯折主要是为了提高____的能力（在A.抗压；B.抗拉；C.抗扭转；D.抗弯曲中选择合适的一项，将序号填入“_____”处）；

（4）在安装时需要拧紧六角螺母，下列工具中最合理的是___________

A.  B.  C.  D.

15.如图所示为某压紧机构的一部分，其中手柄与支架、压块之间的连接部分损坏了，连接部分的连接孔直径都是6mm，转动支架时，手柄上的孔和支架上的孔的间距在300mm-500mm范围内变化。请你用2mm厚的钢条，设计一个传动机构，设计要求如下：

A.能将手柄、支架和压块连接在一起；

B.能实现手柄往下压时，压块往下运动；手柄往上提时，压块往上运动；

C.有较好的强度。

请根据描述和设计要求完成以下任务：

（1）设计该传动机构部分时，不需要考虑的是_______、_______（在A.压块的直径；B.手柄连接孔的直径；C.支架底座的厚度；D.支架与手柄连接孔的距离中选择合适的一项，将序号填入“_______”处）

（2）下列环节中，需要在传动机构制作前完成并排序正确的是______①绘制图样；②制定设计方案；③明确限制条件；④测试评估优化；（在A.①③②④；B.③②①④；C.③②；D.③②①中选择合适的一项，将序号填入“_______”处）；

（3）画出传动机构的设计草图，必要时可用文字说明；

（4）在设计草图上标注主要尺寸。

16.请补全三视图中所缺的三条图线（超过三条图线倒扣分）。

17.下图为花盆土壤湿度控制系统示意图。其工作过程为：湿度传感器检测到土壤的湿度信号，当土壤湿度低于设定值时，控制电路发出信号，电磁阀打开，水通过喷淋头浇灌到花盆里，当湿度达到设定值时，电磁阀关闭，喷淋头停止浇灌。请根据图示和以上描述，回答下列问题：

（1）分析该土壤湿度控制系统，在控制系统方框图中“______”处填写相应内容；

（2）设计该系统时既要考虑湿度控制精度，又要考虑节约成本，体现了系统分析的_____（在A.整体性原则；B.相关性原则；C.科学性原则；D.综合性原则中选择正确的选项，将序号填入“________”处）；

（3）若用电子定时器控制电磁的开关状态，从而实现花盆土壤湿度控制，请画出该控制系统的方框图，并在框图中写出相应的内容。

2021年1月嘉兴市高中技术选考期末考试  参考答案

第二部分  通用技术

一、选择题（本大题共13小题，每小题2分，共26分）

二、非选择题（本大题共4小题）

14.（1）A,D,E；（2）B；（3）D；（4）A。

15.（1）A、C（2）D；（3）（4）参考方案如图

评分标准：能实现手柄、支架和压块之间连接的1分

连接强度较好1分

能实现手柄上提下压时压块跟随上下运动2分

连接孔直径6mm，1分；两段连杆总长500mm，1分。

16.每条线1分，共3分。

评分标准：每条线1分。每条线的线型或位置错误均不给分。多补1条图线扣1分，扣完为止。

17.（1）电磁阀，土壤（花盆土壤），湿度传感器（3分）；

（2）D（1分）；（3）（2分）
