浙江大学附属中学2022届高三上学期12月月考暨首考模拟通用技术试题含答案

第二部分 通用技术（共50分）

一、选择题（本大题共13小题，每小题2 分，共26分。在每小题给出的四个选项中，只有一个是符合题目要求的。）

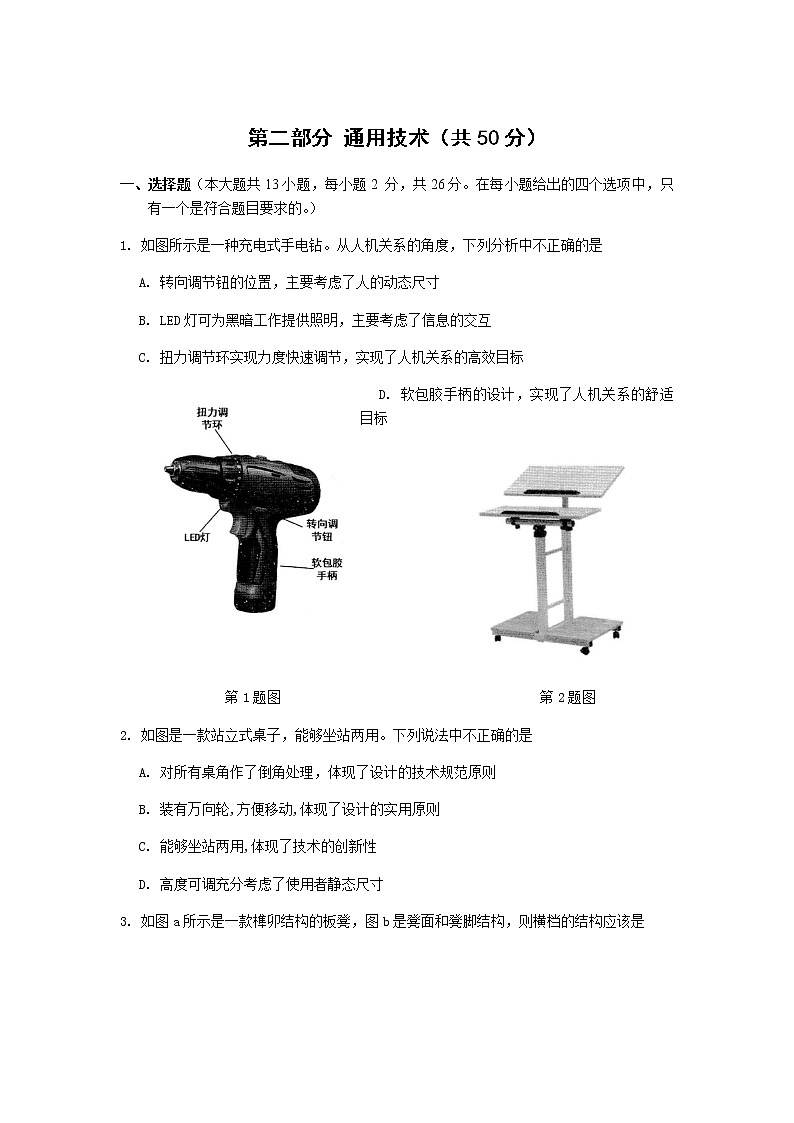

1. 如图所示是一种充电式手电钻。从人机关系的角度，下列分析中不正确的是

A. 转向调节钮的位置，主要考虑了人的动态尺寸

B. LED灯可为黑暗工作提供照明，主要考虑了信息的交互

C. 扭力调节环实现力度快速调节，实现了人机关系的高效目标

D. 软包胶手柄的设计，实现了人机关系的舒适目标

               第1题图                                     第2题图

2. 如图是一款站立式桌子，能够坐站两用。下列说法中不正确的是

A. 对所有桌角作了倒角处理，体现了设计的技术规范原则

B. 装有万向轮,方便移动,体现了设计的实用原则

C. 能够坐站两用,体现了技术的创新性

D. 高度可调充分考虑了使用者静态尺寸

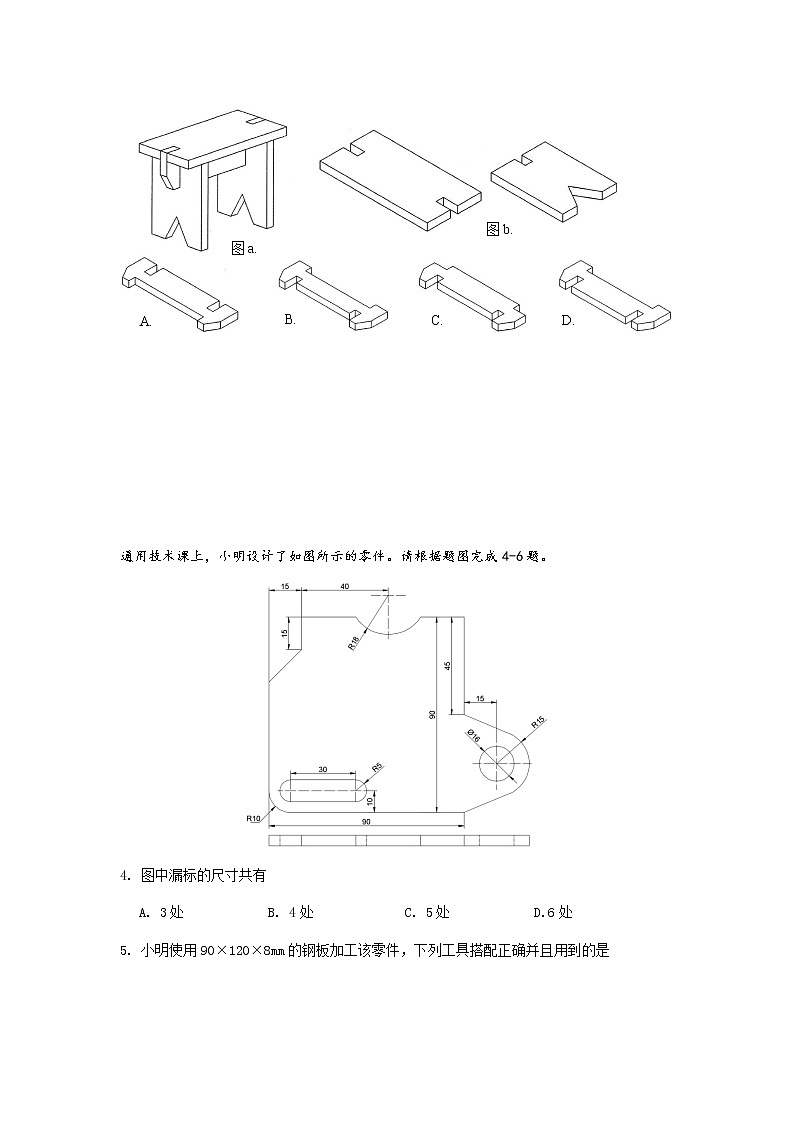

3. 如图a所示是一款榫卯结构的板凳，图b是凳面和凳脚结构，则横档的结构应该是

通用技术课上，小明设计了如图所示的零件。请根据题图完成4-6题。

4. 图中漏标的尺寸共有

A. 3处            B. 4处             C. 5处            D.6处

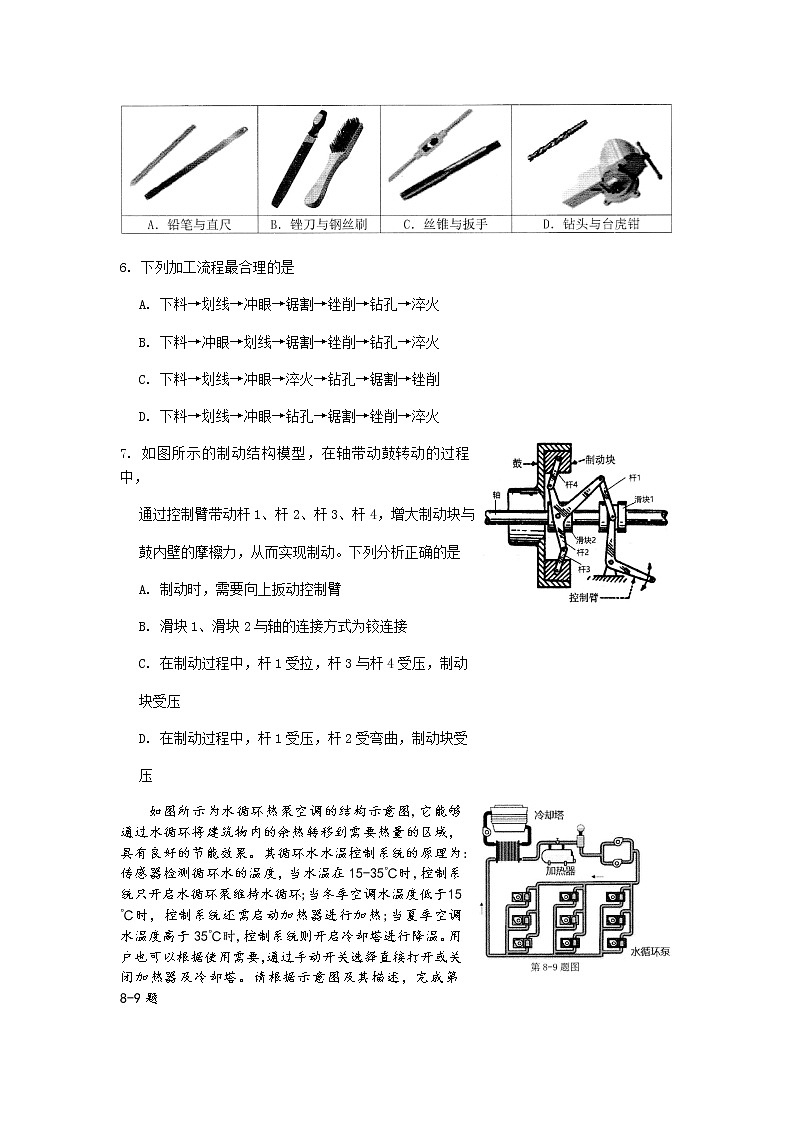

5. 小明使用90×120×8mm的钢板加工该零件，下列工具搭配正确并且用到的是

6. 下列加工流程最合理的是

A. 下料→划线→冲眼→锯割→锉削→钻孔→淬火

B. 下料→冲眼→划线→锯割→锉削→钻孔→淬火

C. 下料→划线→冲眼→淬火→钻孔→锯割→锉削

D. 下料→划线→冲眼→钻孔→锯割→锉削→淬火

7. 如图所示的制动结构模型，在轴带动鼓转动的过程中，

通过控制臂带动杆1、杆2、杆3、杆4，增大制动块与

鼓内壁的摩檫力，从而实现制动。下列分析正确的是

A. 制动时，需要向上扳动控制臂

B. 滑块1、滑块2与轴的连接方式为铰连接

C. 在制动过程中，杆1受拉，杆3与杆4受压，制动

块受压

D. 在制动过程中，杆1受压，杆2受弯曲，制动块受

压

如图所示为水循环热泵空调的结构示意图,它能够通过水循环将建筑物内的余热转移到需要热量的区域，具有良好的节能效果。其循环水水温控制系统的原理为:传感器检测循环水的温度，当水温在15-35℃时,控制系统只开启水循环泵维持水循环;当冬季空调水温度低于15℃时，控制系统还需启动加热器进行加热;当夏季空调水温度高于35℃时,控制系统则开启冷却塔进行降温。用户也可以根据使用需要，通过手动开关选择直接打开或关闭加热器及冷却塔。请根据示意图及其描述，完成第8-9题

8. 关于该水循环热泵空调系统，下列分析中不恰当的是

A. 该系统可划分为水循环系统、水温控制系统与手动开关系统等子系统

B. 通过水循环将建筑物内的余热转移到需要热量的区域，体现了系统的动态性

C. 具有良好的节能效果，体现了系统的目的性

D. 当冷却塔工作时，加热器不工作，体现了系统的相关性

9. 关于循环水水温控制系统，下列说法正确的是

A. 传感器检测的是系统的输入量

B. 水循环泵是该系统的执行器

C. 传感器出现故障对于该系统来说是一种干扰因素

D. 该系统的输出量是达到设定温度的循环水

10. 下列四个焊接组件中，加上图示电压，在电阻阻值合适的情况下LED能稳定发光的是

11. 如图所示，电路中的三极管极性未知，数字式电压表测

    得读数为-3V。下列关于该电路的分析中正确的是

A. 三极管v为NPN型三极管

B. Rp的触点下移，三极管趋向饱和状态

C. R1的阻值适当变小，电压表读数变大

D. R2的阻值适当变大，电压表读数变小

12. 如图所示的电路中，S1、S2和S3是常闭按钮开关，按下断开，松手接通，初始状态下

    V1和V2均不亮。下列分析中不正确的是

A. 若先按下S2然后松开，再按下S3然后松开，V1亮，V2灭

B. 若先按下S3然后松开，再按下S1然后松开，V1亮，V2灭

C. 若先按下S3然后松开，再按下S2然后松开，V1灭，V2亮

D. 若先按下S1然后松开，再按下S3然后松开，V1灭，V2亮

13. 如图是小明设计的自动关窗电路，下雨或傍晚时，能够启动电动机，带动窗户关闭(限

    位开关部分未画出)。下列分析不正确的是

A. 增大R7，天更黑时才能关闭窗户

B. 增大R5，天更黑时才能关闭窗户

C. 减小R4，需要下更大雨才能关闭窗户

D. 电机M工作时，V3不亮，应减小R9

二、非选择题(本大题共4小题，其中第14小题6分，第15小题9分，第16小题3分，

    第16小题6分，共24分)

14. 如图所示是移动平台的结构示意图，通过控制电动机的正反转实现移动平台的左右移

    动。请根据图示分析移动平台的结构，回答以下问题：

    （1）为了能让移动平台实现左右移动，电机轴与传动轴的连接方式是______；传动轴

     与移动平台的连接方式是______ （在A．刚连接；B．铰连接；C．既不是刚连接也不

     是铰连接中选择合适的选项，将序号填入“______”处）；

（2）在使用过程中发现，存在平衡杆左右滑移现象，合理的解决方案是______（在A．互

 换两平衡杆；B．换成略粗的平衡杆；C．平衡杆两端钻小孔，插入插销中选择合适的

 选项，将序号填入“______”处）；

（3）为了方便调整传动轴支座2的角度位置，对支座2进行重新设计制作，合理的结

 构方案是______（从下图中选择合适的选项，将序号填入“______”处）；

A     B     C    D

（4）制作完成后，将该转动轴支座安装到木制底座上，所选用的标准件与工具组合最

 合理的是_______（从下图中选择合适的选项，将序号填入“______”处）；

        A        B     C       D

（5）下列不属于该平台移动控制系统干扰因素的是__________（在A．传动轴和移动

 平台之间螺纹配合的误差；B．电机的转动圈数；C．移动平台和平衡杆之间的摩擦力

 中选择合适的选项，将序号填入“______”处）。

15. 小明是健身爱好者，准备自制一台水平方向能按一定频率出拳的健身器械，大致构想

如图a所示，包含拳击手套、横杆、立柱、电机等部件，拳击手套固定在横杆一端，横

杆安装在立柱上，可左右移动，如图b所示。电机转轴末端截面为D字形如图c所示，

直径为6mm，只能顺时针转动。请你帮小明设计电机转轴与横杆之间的传动结构。

设计要求如下：

    ①采用电机驱动，电机转动一圈拳击手套完成一次伸出和收回；

    ②电机连续转动，能实现拳击手套按一定频率连续出拳；

    ③拳击手套的活动距离至少有15cm；

    ④电机安装在立柱上，允许对横杆和立柱进行钻孔等再加工；

    ⑤材料自选。

    请完成以下任务：

   （1）设计要求的提出是在设计一般过程中的________阶段（在A．发现与明确问题；B．制

定设计方案；C．测试评估优化；D．产品的使用和维护中选择合适的选项，将序号填入

“______”处）；

（2）小明设计该传动结构时，下列因素中可以不考虑的是______（在A．横杆的活动

 距离；B．电机轴末端截面形状；C．立柱的高度中选择合适的选项，将序号填入

“______” 处）；

    （3）画出设计草图（需包括电机转轴、传动结构和横杆），必要时可以用文字说明；

    （4）在设计草图上标注主要尺寸；

（5）小明在传动结构制作完成并安装后进行下列试验，其中不合理的是_______（在下

 列选项中选择合适的选项，将序号填入“______”处）。

   A．启动电机，观察横杆能否实现左右往复运动

   B．在横杆上施加力，观察其形变程度

   C．在拳击手套上施加一定力，观察传动结构的强度

   D．在横杆运动时，观察传动结构各连接处是否牢固可靠

16. 请补全三视图中所缺的三条图线（超过三条图线倒扣分）

17. 如图所示是某水族箱温度自动控制装置电路能

将温度控制在设定值附近，温控器由IC1电比

较器、IC2 NE555和继电器等组成。当水族箱水

位低于A点时，不管温度如何，电热器始终不加

热；当水族箱水位高于A点时，Rt检测到温小

于设定值时，开始加热；Rt检测到温度大于定

值时，停止加热。Rt为负温度系数热敏电阻IC1

电压比较器功能：当V+>V-时，输出高电平，当

V+<V-时，输出低电平；IC2 NE555功能如表示。

请完成以下任务：

    （1）请根据题目功能要求，使用一块四-2输入与非门集成芯片补全下图虚线框1处缺

     少的逻辑电路；

    （2）由于原电路只能实行单点温度控制，造成继电器吸合过于频繁，现在想要改进为

 能实现在一定范围内温度控制的电路，准备利用继电器的另一个闲置触点来实现这个

 功能，请在下图虚线框2中选择合适的连接点连线（只能连接空心触点），完成电路设

 计；

（3）若按第（2）小题的方法改进电路后，将 RP1的滑动触头向下移动，则上限温度

 ________（在A．调高；B．调低；C．保持不变中选择合适的选项，将序号填写在

 “________”处），下限温度________（在A．调高；B．调低；C．保持不变中选

 择合适的选项，将序号填写在“________”处）；

（4）若按第（2）小题的图进行电路连接并进行调试时，发现不管水位、温度高低，加

 热器一直不加热。产生该故障的原因可能是_______、_______（在A．电阻R2虚焊；

 B．选用的继电器触点负荷过大；C．二极管V2烧坏（断路）；D．电阻R3阻值过大；

 E. 比较器的正、反相输入端接反了中选择合适的选项，将序号填写在“_______”

 处）。

通用技术参考答案

1~5BADCB 6~10DCBCA 11~13 DBA

14.【答案】A    C    C    A    B    B    每空各1分

15.【答案】1、A    2、C   (3)(4)曲柄滑块机构，双边纸轮齿条结构    5、B

  曲柄长度大于75mm

16.【答案】

17.【答案】

（1）（1分）；

（2）或者或者，其他答案能实现功能，也可得分（1分）；

（3）A  A（每空1分）；

（4）A  E（每空1分）；
