2021学年第一学期五校联考试题

高三年级技术学科

考生须知：

1.本卷满分100分，考试时间90分钟：

2.答题前，在答题卷指定区域填写学校、班级、姓名、试场号、座位号及准考证号。

3.所有答案必须写在答题卷上，写在试卷上无效。

4.考试结束后，只需上交答题卷。

第二部分 通用技术(共50分)

一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)

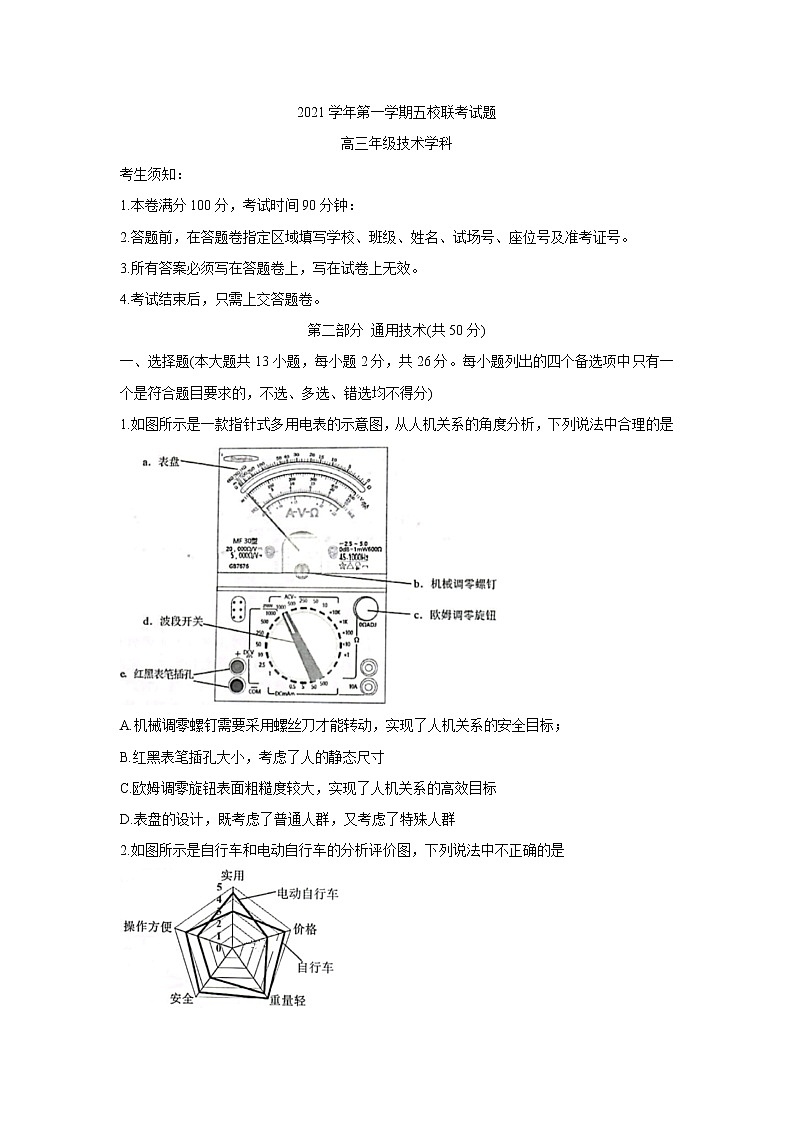

1.如图所示是一款指针式多用电表的示意图，从人机关系的角度分析，下列说法中合理的是

A.机械调零螺钉需要采用螺丝刀才能转动，实现了人机关系的安全目标；

B.红黑表笔插孔大小，考虑了人的静态尺寸

C.欧姆调零旋钮表面粗糙度较大，实现了人机关系的高效目标

D.表盘的设计，既考虑了普通人群，又考虑了特殊人群

2.如图所示是自行车和电动自行车的分析评价图，下列说法中不正确的是

A.电动自行车价格比自行车高

B.坐标图是对产品的设计结果进行评价

C.自行车的评价图所围成的面积更大，自行车一定比电动自行车更好

D.坐标图的评价依据为设计要求和设计的一般原则相结合

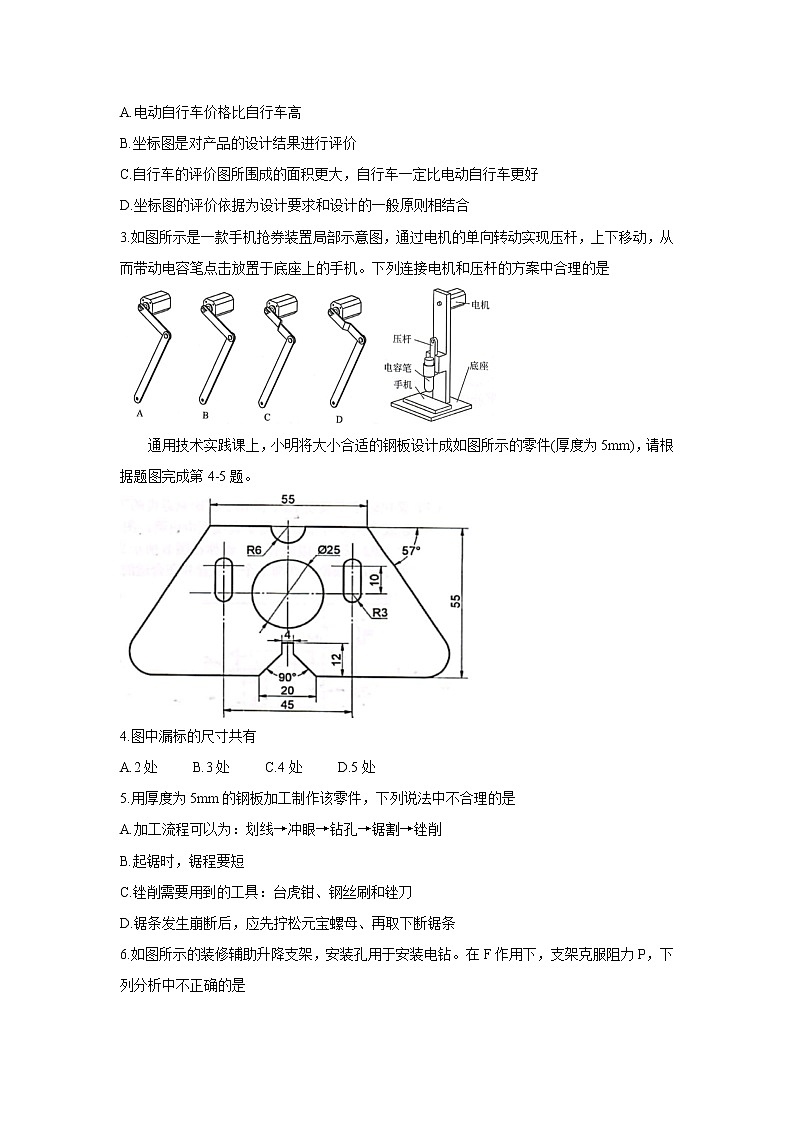

3.如图所示是一款手机抢券装置局部示意图，通过电机的单向转动实现压杆，上下移动，从而带动电容笔点击放置于底座上的手机。下列连接电机和压杆的方案中合理的是

通用技术实践课上，小明将大小合适的钢板设计成如图所示的零件(厚度为5mm)，请根据题图完成第4-5题。

4.图中漏标的尺寸共有

A.2处     B.3处     C.4处     D.5处

5.用厚度为5mm的钢板加工制作该零件，下列说法中不合理的是

A.加工流程可以为：划线→冲眼→钻孔→锯割→锉削

B.起锯时，锯程要短

C.锉削需要用到的工具：台虎钳、钢丝刷和锉刀

D.锯条发生崩断后，应先拧松元宝螺母、再取下断锯条

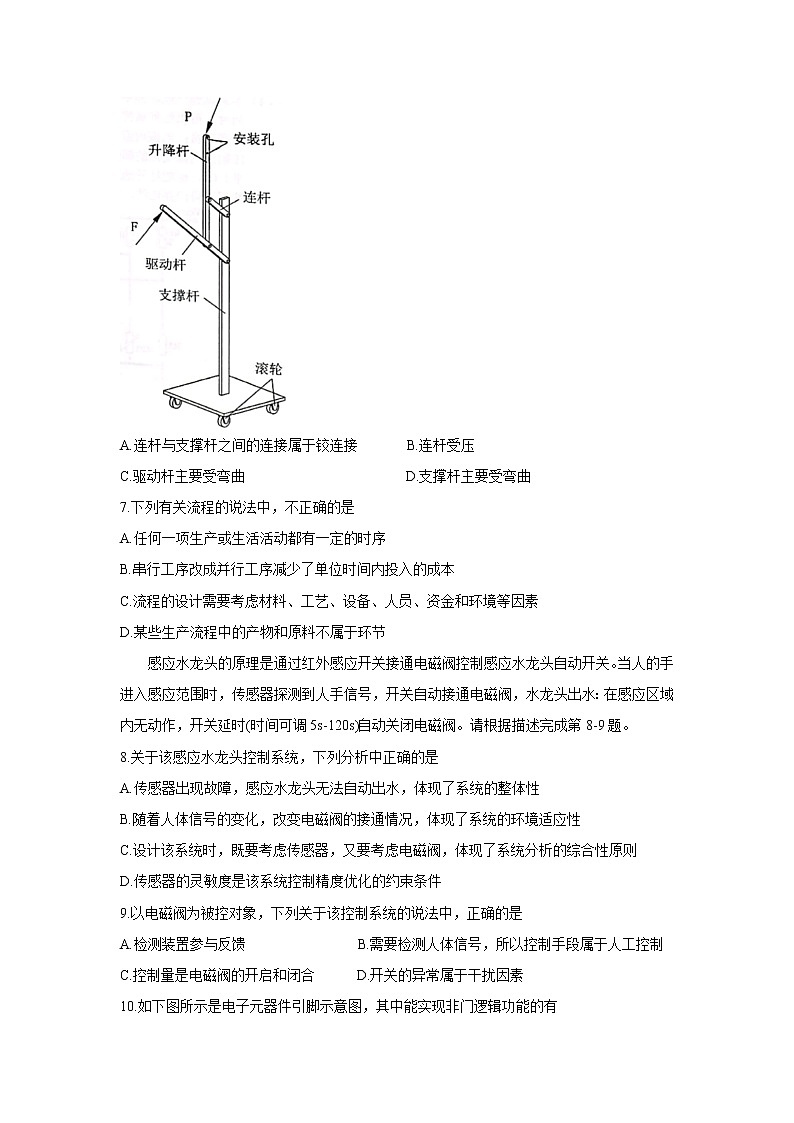

6.如图所示的装修辅助升降支架，安装孔用于安装电钻。在F作用下，支架克服阻力P，下列分析中不正确的是

A.连杆与支撑杆之间的连接属于铰连接       B.连杆受压

C.驱动杆主要受弯曲                       D.支撑杆主要受弯曲

7.下列有关流程的说法中，不正确的是

A.任何一项生产或生活活动都有一定的时序

B.串行工序改成并行工序减少了单位时间内投入的成本

C.流程的设计需要考虑材料、工艺、设备、人员、资金和环境等因素

D.某些生产流程中的产物和原料不属于环节

感应水龙头的原理是通过红外感应开关接通电磁阀控制感应水龙头自动开关。当人的手进入感应范围时，传感器探测到人手信号，开关自动接通电磁阀，水龙头出水：在感应区域内无动作，开关延时(时间可调5s-120s)自动关闭电磁阀。请根据描述完成第8-9题。

8.关于该感应水龙头控制系统，下列分析中正确的是

A.传感器出现故障，感应水龙头无法自动出水，体现了系统的整体性

B.随着人体信号的变化，改变电磁阀的接通情况，体现了系统的环境适应性

C.设计该系统时，既要考虑传感器，又要考虑电磁阀，体现了系统分析的综合性原则

D.传感器的灵敏度是该系统控制精度优化的约束条件

9.以电磁阀为被控对象，下列关于该控制系统的说法中，正确的是

A.检测装置参与反馈                B.需要检测人体信号，所以控制手段属于人工控制

C.控制量是电磁阀的开启和闭合      D.开关的异常属于干扰因素

10.如下图所示是电子元器件引脚示意图，其中能实现非门逻辑功能的有

A.3个     B.4个      C.5个     D.6个

11.小明设计了如图所示的照明电路，S1、S2是按钮开关，按下时接通，松开时断开。V1、V2和V7都是硅材料的三极管，饱和压降约为0.1V，且工作在开关状态。V3、V4和V5都是硅材料的二极管。下列分析中正确的是

A.S1按下后松开，a点电位约为1.4V    B.S2按下后松开，V6不发光

C.同时按下S1和S2，V6发光          D.V6发光时，增大R5阻值，b点电位明显升高

12.如图所示是小明设计的自动关窗模拟电路，下雨或傍晚时V2发光(模拟电机转动)，表示窗扇移动。窗户完全关闭时，干簧管闭合。IC1是电压比较器，V+>V－时输出高电平，反之，输出低电平；IC2是雨水检测模块，检测到下雨时输出高电平，反之，输出低电平。下列选项中能实现虚线框中逻辑关系的是

13.如图a所示湿度控制电路，湿度小于设定值时，加湿器加湿。其中R3=R4=2R5，V2是硅材料的三极管，饱和压降约为0.3V，工作在开关状态。V3、V4都是硅材料的二极管。电路中使用的继电器如图b所示。电源电压6V。下列分析中不正确的是

A.该电路能实现将湿度控制在一定范围内    B.V1亮时，加湿器一定不加湿

C.R1是湿敏电阻，湿度越大，阻值越小     D.二极管V3的主要作用是让继电器可靠工作

二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)

14.如图所示经改进的消防水池水箱液位报警系统的示意图，其控制部分可分为水位控制子系统、报警控制子系统和手机显示控制子系统。水位控制子系统：水位能保持高低水位之间。报警控制子系统中，低于低水位或高于高水位都要报警。请根据示意图和描述，完成以下任务。

(1)水位控制子系统的控制量是          (在“A.声光报警信号：B.流过电磁阀的水流量；C.水箱里的储水量；D.手机数据流量”中选择合适的选项，将序号填入“         ”处)；

(2)水位探头需要定期进行更换，体现了系统的          (在“A.整体性；B.科学性；C.相关性；D.动态性”中选择合适的选项，将序号填入“          ”处)；

(3)用大小合适钢板加工手柄金属部分，下列不可能用到的工具的是        和        (在“A.样冲；B.台虎钳；C.手摇钻；D.锉刀；E.活动扳手；F.铁锤”中选择合适的选项，将序号填入“          ”处)；

(4)手柄转动多次以后，图中所示的螺母容易松动，需采用的垫圈为          (在“A.弹簧垫圈；B.密封垫圈”中选择合适的选项，将序号填入“          ”处)；

(5)为防止手柄生锈，下列表面处理方法中合理的是          (在“A.加一层塑料套；B.砂纸打磨；C.电镀”中选择合适的选项，将序号填入“A”处)。

15.小明发现夏天在教室里学习容易犯困，于是他想设计一个防趴神器，可以安装在不同厚度桌面的边缘，当红外传感器检测到学生趴到桌子，上时，通过电机转动来带动拍子从竖直位置向下翻转，起到提醒的作用。如图a所示，电机已经安装在铁制底座上。如图b所示拍子的安装孔宽为20mm，连接件与安装孔连接。请你帮助小明完成该装置的机械连接部分的设计，设计要求如下：

①拍子能实现绕底座上φ8的圆孔上下翻转；

②电机只能单向转动；

③材料选用厚度为3mm的钢板。

请完成以下任务：

(1)防趴神器底座的安装槽宽度不小于50mm，主要考虑了          的因素(在“A.物；B.人；C.环境”中选择合适的选项，将序号填入“          ”处)；

(2)安装底座的孔a属于          (在“A.螺纹孔；B.光孔”中选择合适的选项，将序号填入“          ”处)；

(3)画出机械连接部分的设计草图，必要时可用文字说明；

(4)在设计草图上标注连接件的主要尺寸。

(5)如图c所示电机轴内有M5右旋螺纹孔(沿箭头方向观察，顺时针旋紧螺钉)，如果使用螺钉将设计好的连接部分与电机轴连接，为保证防趴神器使用过程中连接件与电机轴不松动，电机的旋转方向应设定为          (在“A.顺时针：B.逆时针”中选择合适的选项，将序号填入“          ”处)；

16.请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

17.小明参观某现代农业技术学校的花卉大棚基地时，发现温度过高时，需要人工打开四周的通，风窗来调节棚内温度，操作很繁琐。小明设想应用通用技术教材中的知识，实现通风窗的自动控制。当棚内温度高于上限时，打开通风窗(通过电机的电流从“b”到“a”)，碰到限位开关S2后，停止转动；当棚内温度低于下限时，关闭通风窗，碰到限位开关S1后，停止转动。请完成以下任务：

(1)热敏电阻Rt应该选用          (在“A.正温度系数热敏电阻；B.负温度系数热敏电阻”中选择合适的选项，将序号填入“          ”处)；

(2)当大棚内的温度在下限和上限之间时，对F点的电平判断正确的是        (在“A.高电平；B.低电平；C.高、低电平都有可能”中选择合适的选项，将序号填入“        ”处)；

(3)调试时小明发现RP1和RP2都影响温度的下限和上限，无法调试成功。小明准备用图b或者图c方案替代图a虚线框中电路：图b方案中RP2只与下限值有关；图c方案中RP2只与上限值有关。请你在图b所示的虚线框中补画1个二极管并连线，在图c所示的虚线框中补画1个三极管并在合适的端口连线实现设计要求；

(4)实际试验一段时间后，小明发现为了改善种植效果，需要在大棚当温度在上、下限之间时，可以红外遥控打开通风窗。小明修改了控制要求：当棚内温度低于下限时，关闭通风窗；当棚内温度高于上限时，打开通风窗；当棚内温度高于下限且红外接收管H输出高低变化的解码脉冲信号(红外接收管H没有接收到红外信号时，H输出高电平)时，也能打开通风窗。其中RP1调试上限，RP2调试下限。请你在图d虚线框中补画逻辑门并连线，实现电路功能，要求电路简单。
