浙江省湖州、丽水、衢州三地市2022届高三上学期教学质量检测（一模）通用技术含答案
展开
这是一份浙江省湖州、丽水、衢州三地市2022届高三上学期教学质量检测（一模）通用技术含答案，共10页。试卷主要包含了11)，下列尺寸标注的说法中正确的是等内容，欢迎下载使用。

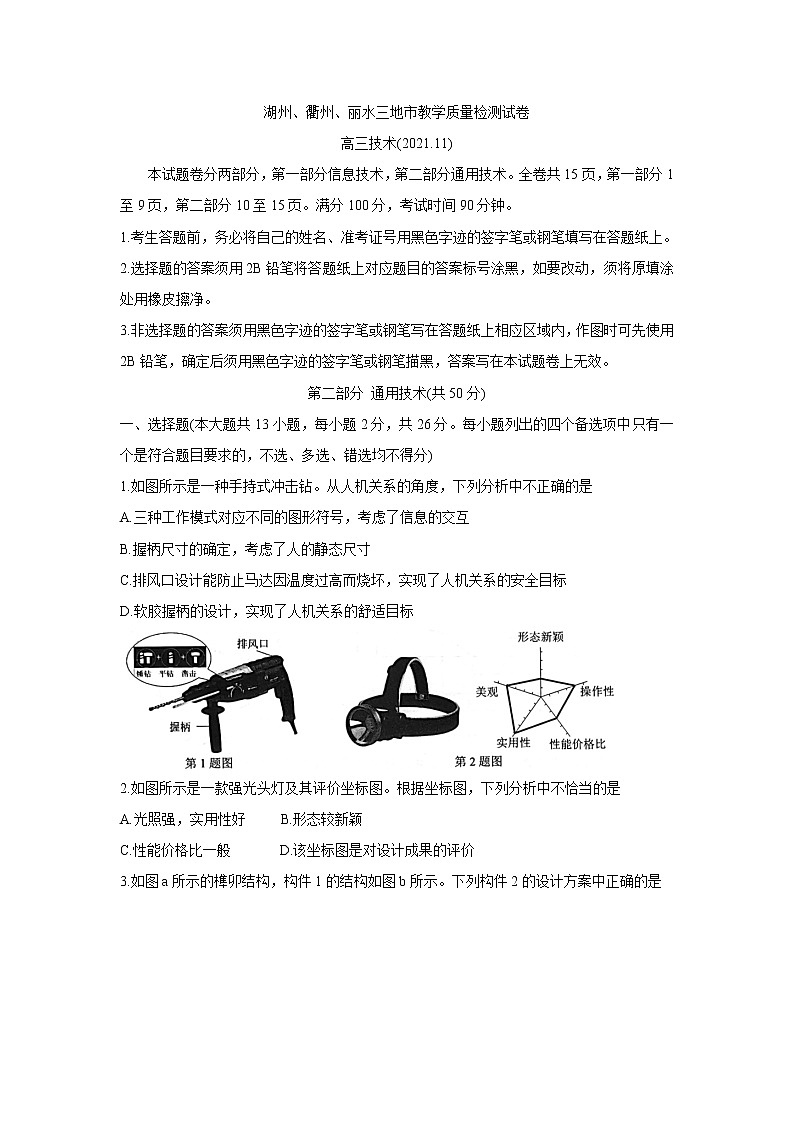

本试题卷分两部分，第一部分信息技术，第二部分通用技术。全卷共15页，第一部分1至9页，第二部分10至15页。满分100分，考试时间90分钟。
1.考生答题前，务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2.选择题的答案须用2B铅笔将答题纸上对应题目的答案标号涂黑，如要改动，须将原填涂处用橡皮擦净。
3.非选择题的答案须用黑色字迹的签字笔或钢笔写在答题纸上相应区域内，作图时可先使用2B铅笔，确定后须用黑色字迹的签字笔或钢笔描黑，答案写在本试题卷上无效。
第二部分 通用技术(共50分)
一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)
1.如图所示是一种手持式冲击钻。从人机关系的角度，下列分析中不正确的是
A.三种工作模式对应不同的图形符号，考虑了信息的交互
B.握柄尺寸的确定，考虑了人的静态尺寸
C.排风口设计能防止马达因温度过高而烧坏，实现了人机关系的安全目标
D.软胶握柄的设计，实现了人机关系的舒适目标
2.如图所示是一款强光头灯及其评价坐标图。根据坐标图，下列分析中不恰当的是
A.光照强，实用性好 B.形态较新颖
C.性能价格比一般 D.该坐标图是对设计成果的评价

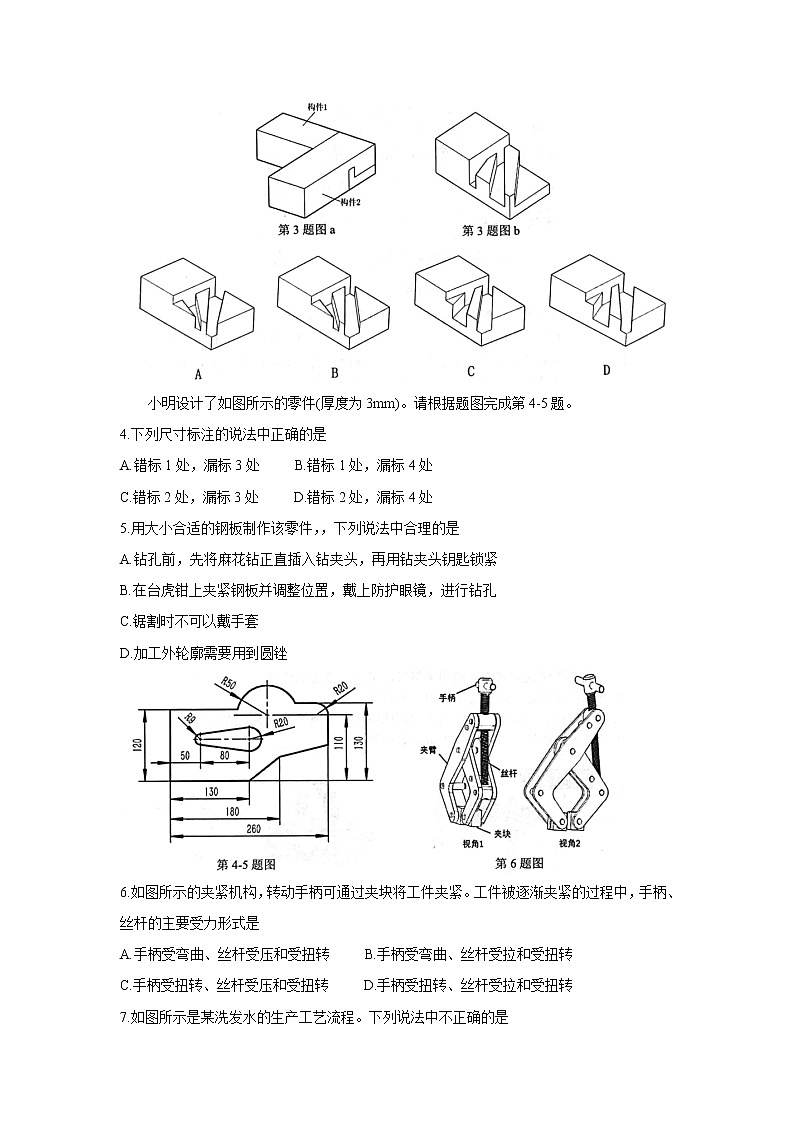

3.如图a所示的榫卯结构，构件1的结构如图b所示。下列构件2的设计方案中正确的是
小明设计了如图所示的零件(厚度为3mm)。请根据题图完成第4-5题。
4.下列尺寸标注的说法中正确的是
A.错标1处，漏标3处 B.错标1处，漏标4处
C.错标2处，漏标3处 D.错标2处，漏标4处
5.用大小合适的钢板制作该零件，，下列说法中合理的是
A.钻孔前，先将麻花钻正直插入钻夹头，再用钻夹头钥匙锁紧
B.在台虎钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔
C.锯割时不可以戴手套
D.加工外轮廓需要用到圆锉
6.如图所示的夹紧机构，转动手柄可通过夹块将工件夹紧。工件被逐渐夹紧的过程中，手柄、丝杆的主要受力形式是
A.手柄受弯曲、丝杆受压和受扭转 B.手柄受弯曲、丝杆受拉和受扭转
C.手柄受扭转、丝杆受压和受扭转 D.手柄受扭转、丝杆受拉和受扭转
7.如图所示是某洗发水的生产工艺流程。下列说法中不正确的是
A.冷却环节与出料环节不可颠倒 B.清洗和贮存为串行工序
C.两个检验环节的检验内容不同 D.该工艺流程实现了废水、废液的循环利用
如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器控制继电器打开电磁阀，使管道内的液态肥料部分回流。请根据示意图及描述完成第8-9题。
8.关于定量注肥控制子系统，下列分析中不正确的是
A.可以精确控制施肥量，体现了系统的目的性
B.流量传感器的灵敏度是该系统优化的影响因素
C.过滤网使用一段时间后要进行更换，体现了系统的动态性
D.设计该系统既要考虑显示器，又要考虑压力泵等，体现了系统分析的综合性原则
9.以电磁阀为被控对象，下列关于过压保护控制子系统的分析中正确的是
A.控制量为电磁阀的开闭 B.该系统属于闭环控制系统
C.管内的压力值是输入量 D.该系统存在反馈
10.如图所示的面包板实验电路中没有用到的电子元器件是
A.干簧管 B.电位器 C.三极管 D.整流二极管
11.如图所示是小明设计的光控路灯实验电路。通电测试时发现红色发光二极管V3、V4发光，且a、b、c三点的电位分别为2.8V、3.7V、4.8V，则下列说法中不正确的是
A.此时V2处于饱和状态
B.逐渐调大Rp2的阻值，V1会进入饱和状态：
C.逐渐调大Rp1的阻值，a点电位降低，b、c点电位升高
D.同时逐渐减小Rp1、Rp2的阻值，可能会导致V3烧毁
12.如图所示的表决电路，评委通过输入高电平，否则输入低电平。两评委都通过时，V1亮，V2不亮；两评委都不通过时，V1不亮，V2不亮；两评委意见不一致时，V1不亮，V2亮。V2亮，则需提交评委会仲裁。图中虚线框内选用的单个逻辑门是
A.与门 B.或门 C.与非门 D.或非门
13.如图a所示的水塔水位控制电路。用干簧管检测上、下限水位(如图b所示)，干簧管在磁性浮子靠近时导通。当水位降至下限时，V3发光(代表水泵抽水)；当水位升至上限时，V3不发光(代表水泵停止抽水)。按钮开关S按下时接通，松开后断开。比较器功能：V+>V-时输出高电平，V+A.干簧管1用于检测上限水位
B.水位在图b所示位置时，V3发光情况不能确定
C.水位在图b所示位置时，按下S后松开，V3发光
D.水位在上限位置附近波动，可能是V2击穿
二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)
14.如图所示为某药品灌装控制系统示意图。转盘在电机2的带动下间歇转动，当凹槽与导轨出口对齐时，拨杆将药瓶拨到转盘上的凹槽内。喷头上的传感器检测到下方有空瓶时，控制器控制喷头完成药品灌装。请根据示意图和描述，完成以下任务：
(1)从控制手段角度分析，该系统属于 (在“A.自动控制；B.手动控制”中选择合适的选项，将序号填入“ ”处)；
(2)该药品灌装控制系统可减轻人的劳动强度，体现了技术具有 的作用(在“A.保护人；B.解放人；C.发展人”中选择合适的选项，将序号填入“ ”处)；
(3)不属于该药品灌装控制系统干扰因素的是 (在“A.供电电压波动；B.传感器灵敏度下降；C.药瓶数量变化”中选择合适的选项，将序号填入“ ”处)；
(4)为了防止金属拨杆生锈，以下措施中不合理的是 (在“A.喷涂油漆；B.砂纸打磨；C.电镀”中选择合适的选项，将序号填入“ ”处)；
(5)加工转盘上的凹槽，合理的流程为：A→ → →C(在“A.划线；B.锯割；C.锉削；D.钻孔；E.攻丝”中选择合适的选项，将序号填入“ ”处)。
15.某学校举办航模作品展(如图a所示)。为提升展示效果，小明制作了如图b所示的展台以实现两个航模的同步旋转展示。展台底座的中心位置已固定好电机，电机转轴与两个转动平台的转轴尺寸相同，如图c所示。请你帮助小明完成该展台的传动机构设计，要求如下：
A.电机同时驱动两个转动平台旋转； B.两个转动平台旋转方向一致；
C.结构简单，具有一定的强度； D.材料自选。
请完成以下任务：
(1)设计该传动机构时，下列尺寸中可以不考虑的是 (在“A.300；B.500；C.1200中选择合适的选项，将序号填入“ ”处)；
(2)画出传动机构的设计草图，必要时可用文字说明；
(3)在设计草图上标注主要尺寸；
(4)依据设计的一般过程，完成方案筛选后，接下来要做的工作是 (在“A.设计分析；B.制作模型；C.测试及优化；D.技术图样的绘制”中选择合适的选项，将序号填入“ ”处)；
(5)传动机构安装后进行以下技术试验，其中不合理的是 (在“A.启动电机，观察两个转动平台能否同步旋转；B.电机运转时，观察航模是否会掉落；C.在展台上放置合适的重物，观察展台是否变形”中选择合适的选项，将序号填入“ ”处)。
16.请补全三视图中所缺的3条图线(超过3条图线倒扣分)。
17.小明设计了如图a所示的“出门带钥匙”提醒与玄关灯亮灭控制实验电路。图b是用发光二极管自制的显示屏，图c是显示屏、灯、红外光发射、接收模块的分布示意图。红外光束被遮挡时，对应接收模块的2脚由低电平跳变为高电平。出门经过“1”到达“2”时，显示屏发光，提醒带钥匙，人离开“2”一段时间后熄灭；进门显示屏不发光。当环境光暗，出门或进门到达“2”时灯点亮，人离开，灯延时熄灭。延时器输出端的高电平比输入端高电平的持续时间长n秒(足够长)。请完成以下任务：
(1)请用合适的逻辑门，补全虚线框1中的电路，实现显示提醒功能，要求电路简单；
(2)请用2输入或非门设计虚线框2中的电路，实现玄关灯控制功能，要求电路简单；
(3)小明重新设计了如图d所示的电路，其中555电路功能见表。
对照图a、图d两个电路，希望环境光更暗时，灯才能点亮，下列分析中合理的是 (在“A.图a调大Rp，图d调小，Rp；B.图a调小Rp，图d调大Rp；C.均调大Rp；D.均调小Rp”中选择合适的选项，将序号填入“ ”处)；
(4)对照图a、图d两个电路，下列分析中不合理的是 (在“A，图a中J-2的作用是避免因灯光照到Rg产生干扰：B.图d因省去了J-2，灯光照到Rg会产生干扰；C，图d中R7改用33KΩ电阻，灯光照到Rg会产生干扰”中选择合适的选项，将序号填入“ ”处)。
三地市一模通用技术参考答案与评分标准2021.11
一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)
二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)
14．（每空1分，共6分）
（1） A （2） B （3） C （4） B （5） D B
15.（共9分）
（1） A 1分
（2）4分
评分标准如下：
A.能实现电机同时驱动两个转动平台旋转；2分
B.两个转动平台旋转方向一致；1分
C.传动机构能与平台转轴、电机转轴可靠连接。1分
以下两个方案都给分：
方案一：连杆结构
方案二：皮带轮
其它方案合理也给分。
（3）图中尺寸标注合理就给分；2分
（4） D 1分
（5） C 1分
16.（共3分）请补全三视图中所缺的三条图线（每条线各1分，超过三条图线倒扣分）
17．（共6分）
（1）2分（画对1处得1分）
或
（2）2分（画对1处得1分）
（3） C 1分
（4） B 1分
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
C
B
B
B
A
A
D
D
C
D
C
C
D
本试题卷分两部分，第一部分信息技术，第二部分通用技术。全卷共15页，第一部分1至9页，第二部分10至15页。满分100分，考试时间90分钟。
1.考生答题前，务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2.选择题的答案须用2B铅笔将答题纸上对应题目的答案标号涂黑，如要改动，须将原填涂处用橡皮擦净。
3.非选择题的答案须用黑色字迹的签字笔或钢笔写在答题纸上相应区域内，作图时可先使用2B铅笔，确定后须用黑色字迹的签字笔或钢笔描黑，答案写在本试题卷上无效。
第二部分 通用技术(共50分)
一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)
1.如图所示是一种手持式冲击钻。从人机关系的角度，下列分析中不正确的是
A.三种工作模式对应不同的图形符号，考虑了信息的交互
B.握柄尺寸的确定，考虑了人的静态尺寸
C.排风口设计能防止马达因温度过高而烧坏，实现了人机关系的安全目标
D.软胶握柄的设计，实现了人机关系的舒适目标
2.如图所示是一款强光头灯及其评价坐标图。根据坐标图，下列分析中不恰当的是
A.光照强，实用性好 B.形态较新颖
C.性能价格比一般 D.该坐标图是对设计成果的评价
3.如图a所示的榫卯结构，构件1的结构如图b所示。下列构件2的设计方案中正确的是
小明设计了如图所示的零件(厚度为3mm)。请根据题图完成第4-5题。
4.下列尺寸标注的说法中正确的是
A.错标1处，漏标3处 B.错标1处，漏标4处
C.错标2处，漏标3处 D.错标2处，漏标4处
5.用大小合适的钢板制作该零件，，下列说法中合理的是
A.钻孔前，先将麻花钻正直插入钻夹头，再用钻夹头钥匙锁紧
B.在台虎钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔
C.锯割时不可以戴手套
D.加工外轮廓需要用到圆锉
6.如图所示的夹紧机构，转动手柄可通过夹块将工件夹紧。工件被逐渐夹紧的过程中，手柄、丝杆的主要受力形式是
A.手柄受弯曲、丝杆受压和受扭转 B.手柄受弯曲、丝杆受拉和受扭转
C.手柄受扭转、丝杆受压和受扭转 D.手柄受扭转、丝杆受拉和受扭转
7.如图所示是某洗发水的生产工艺流程。下列说法中不正确的是
A.冷却环节与出料环节不可颠倒 B.清洗和贮存为串行工序
C.两个检验环节的检验内容不同 D.该工艺流程实现了废水、废液的循环利用
如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器控制继电器打开电磁阀，使管道内的液态肥料部分回流。请根据示意图及描述完成第8-9题。
8.关于定量注肥控制子系统，下列分析中不正确的是
A.可以精确控制施肥量，体现了系统的目的性
B.流量传感器的灵敏度是该系统优化的影响因素
C.过滤网使用一段时间后要进行更换，体现了系统的动态性
D.设计该系统既要考虑显示器，又要考虑压力泵等，体现了系统分析的综合性原则
9.以电磁阀为被控对象，下列关于过压保护控制子系统的分析中正确的是
A.控制量为电磁阀的开闭 B.该系统属于闭环控制系统
C.管内的压力值是输入量 D.该系统存在反馈
10.如图所示的面包板实验电路中没有用到的电子元器件是
A.干簧管 B.电位器 C.三极管 D.整流二极管
11.如图所示是小明设计的光控路灯实验电路。通电测试时发现红色发光二极管V3、V4发光，且a、b、c三点的电位分别为2.8V、3.7V、4.8V，则下列说法中不正确的是
A.此时V2处于饱和状态
B.逐渐调大Rp2的阻值，V1会进入饱和状态：
C.逐渐调大Rp1的阻值，a点电位降低，b、c点电位升高
D.同时逐渐减小Rp1、Rp2的阻值，可能会导致V3烧毁
12.如图所示的表决电路，评委通过输入高电平，否则输入低电平。两评委都通过时，V1亮，V2不亮；两评委都不通过时，V1不亮，V2不亮；两评委意见不一致时，V1不亮，V2亮。V2亮，则需提交评委会仲裁。图中虚线框内选用的单个逻辑门是
A.与门 B.或门 C.与非门 D.或非门
13.如图a所示的水塔水位控制电路。用干簧管检测上、下限水位(如图b所示)，干簧管在磁性浮子靠近时导通。当水位降至下限时，V3发光(代表水泵抽水)；当水位升至上限时，V3不发光(代表水泵停止抽水)。按钮开关S按下时接通，松开后断开。比较器功能：V+>V-时输出高电平，V+
B.水位在图b所示位置时，V3发光情况不能确定
C.水位在图b所示位置时，按下S后松开，V3发光
D.水位在上限位置附近波动，可能是V2击穿
二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)
14.如图所示为某药品灌装控制系统示意图。转盘在电机2的带动下间歇转动，当凹槽与导轨出口对齐时，拨杆将药瓶拨到转盘上的凹槽内。喷头上的传感器检测到下方有空瓶时，控制器控制喷头完成药品灌装。请根据示意图和描述，完成以下任务：
(1)从控制手段角度分析，该系统属于 (在“A.自动控制；B.手动控制”中选择合适的选项，将序号填入“ ”处)；
(2)该药品灌装控制系统可减轻人的劳动强度，体现了技术具有 的作用(在“A.保护人；B.解放人；C.发展人”中选择合适的选项，将序号填入“ ”处)；
(3)不属于该药品灌装控制系统干扰因素的是 (在“A.供电电压波动；B.传感器灵敏度下降；C.药瓶数量变化”中选择合适的选项，将序号填入“ ”处)；
(4)为了防止金属拨杆生锈，以下措施中不合理的是 (在“A.喷涂油漆；B.砂纸打磨；C.电镀”中选择合适的选项，将序号填入“ ”处)；
(5)加工转盘上的凹槽，合理的流程为：A→ → →C(在“A.划线；B.锯割；C.锉削；D.钻孔；E.攻丝”中选择合适的选项，将序号填入“ ”处)。
15.某学校举办航模作品展(如图a所示)。为提升展示效果，小明制作了如图b所示的展台以实现两个航模的同步旋转展示。展台底座的中心位置已固定好电机，电机转轴与两个转动平台的转轴尺寸相同，如图c所示。请你帮助小明完成该展台的传动机构设计，要求如下：
A.电机同时驱动两个转动平台旋转； B.两个转动平台旋转方向一致；
C.结构简单，具有一定的强度； D.材料自选。
请完成以下任务：
(1)设计该传动机构时，下列尺寸中可以不考虑的是 (在“A.300；B.500；C.1200中选择合适的选项，将序号填入“ ”处)；
(2)画出传动机构的设计草图，必要时可用文字说明；
(3)在设计草图上标注主要尺寸；
(4)依据设计的一般过程，完成方案筛选后，接下来要做的工作是 (在“A.设计分析；B.制作模型；C.测试及优化；D.技术图样的绘制”中选择合适的选项，将序号填入“ ”处)；
(5)传动机构安装后进行以下技术试验，其中不合理的是 (在“A.启动电机，观察两个转动平台能否同步旋转；B.电机运转时，观察航模是否会掉落；C.在展台上放置合适的重物，观察展台是否变形”中选择合适的选项，将序号填入“ ”处)。
16.请补全三视图中所缺的3条图线(超过3条图线倒扣分)。
17.小明设计了如图a所示的“出门带钥匙”提醒与玄关灯亮灭控制实验电路。图b是用发光二极管自制的显示屏，图c是显示屏、灯、红外光发射、接收模块的分布示意图。红外光束被遮挡时，对应接收模块的2脚由低电平跳变为高电平。出门经过“1”到达“2”时，显示屏发光，提醒带钥匙，人离开“2”一段时间后熄灭；进门显示屏不发光。当环境光暗，出门或进门到达“2”时灯点亮，人离开，灯延时熄灭。延时器输出端的高电平比输入端高电平的持续时间长n秒(足够长)。请完成以下任务：
(1)请用合适的逻辑门，补全虚线框1中的电路，实现显示提醒功能，要求电路简单；
(2)请用2输入或非门设计虚线框2中的电路，实现玄关灯控制功能，要求电路简单；
(3)小明重新设计了如图d所示的电路，其中555电路功能见表。
对照图a、图d两个电路，希望环境光更暗时，灯才能点亮，下列分析中合理的是 (在“A.图a调大Rp，图d调小，Rp；B.图a调小Rp，图d调大Rp；C.均调大Rp；D.均调小Rp”中选择合适的选项，将序号填入“ ”处)；
(4)对照图a、图d两个电路，下列分析中不合理的是 (在“A，图a中J-2的作用是避免因灯光照到Rg产生干扰：B.图d因省去了J-2，灯光照到Rg会产生干扰；C，图d中R7改用33KΩ电阻，灯光照到Rg会产生干扰”中选择合适的选项，将序号填入“ ”处)。
三地市一模通用技术参考答案与评分标准2021.11
一、选择题(本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)
二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)
14．（每空1分，共6分）
（1） A （2） B （3） C （4） B （5） D B
15.（共9分）
（1） A 1分
（2）4分
评分标准如下：
A.能实现电机同时驱动两个转动平台旋转；2分
B.两个转动平台旋转方向一致；1分
C.传动机构能与平台转轴、电机转轴可靠连接。1分
以下两个方案都给分：
方案一：连杆结构
方案二：皮带轮
其它方案合理也给分。
（3）图中尺寸标注合理就给分；2分
（4） D 1分
（5） C 1分
16.（共3分）请补全三视图中所缺的三条图线（每条线各1分，超过三条图线倒扣分）
17．（共6分）
（1）2分（画对1处得1分）
或
（2）2分（画对1处得1分）
（3） C 1分
（4） B 1分
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
C
B
B
B
A
A
D
D
C
D
C
C
D
