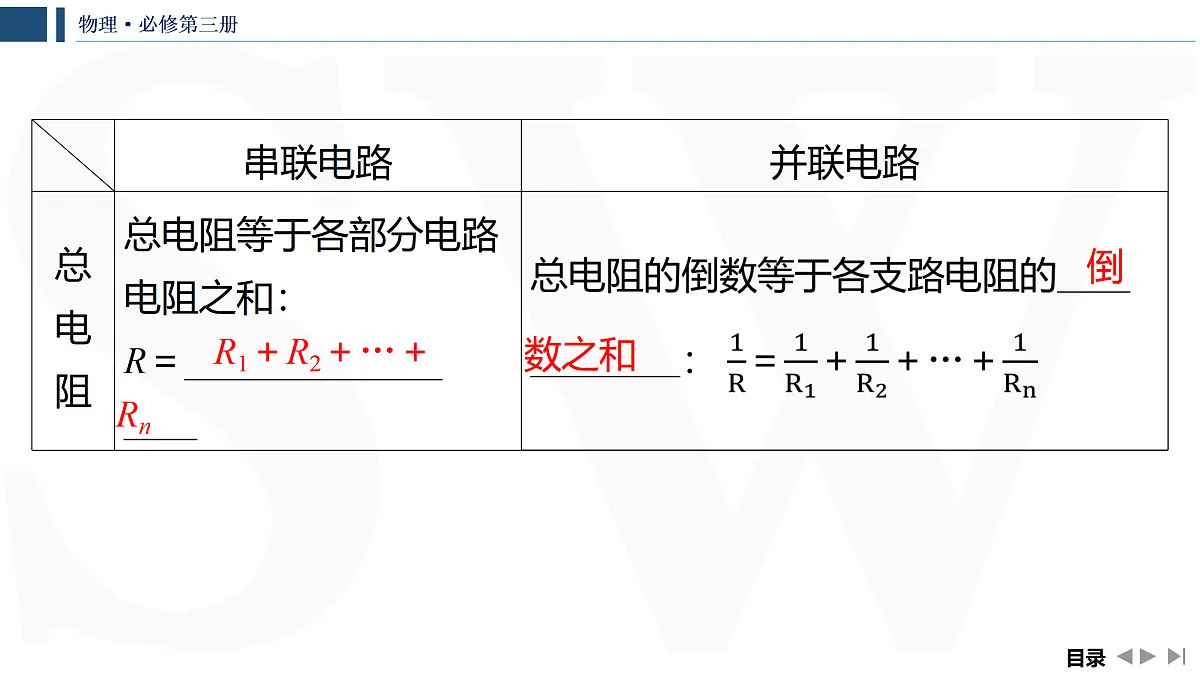

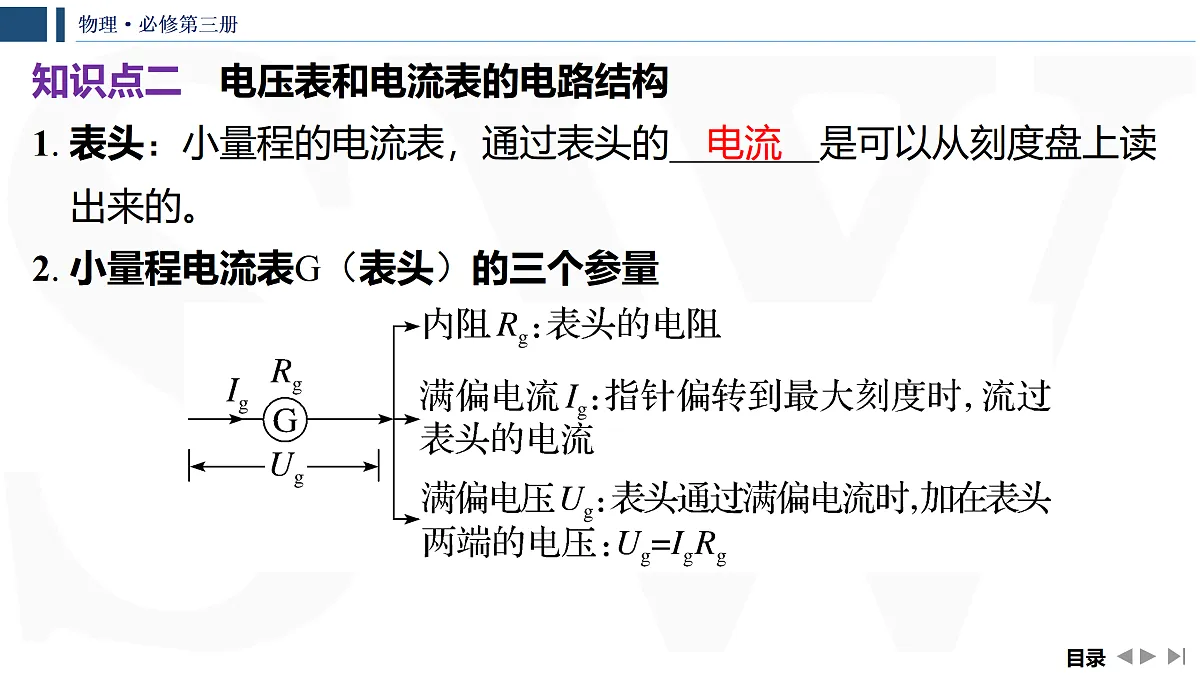

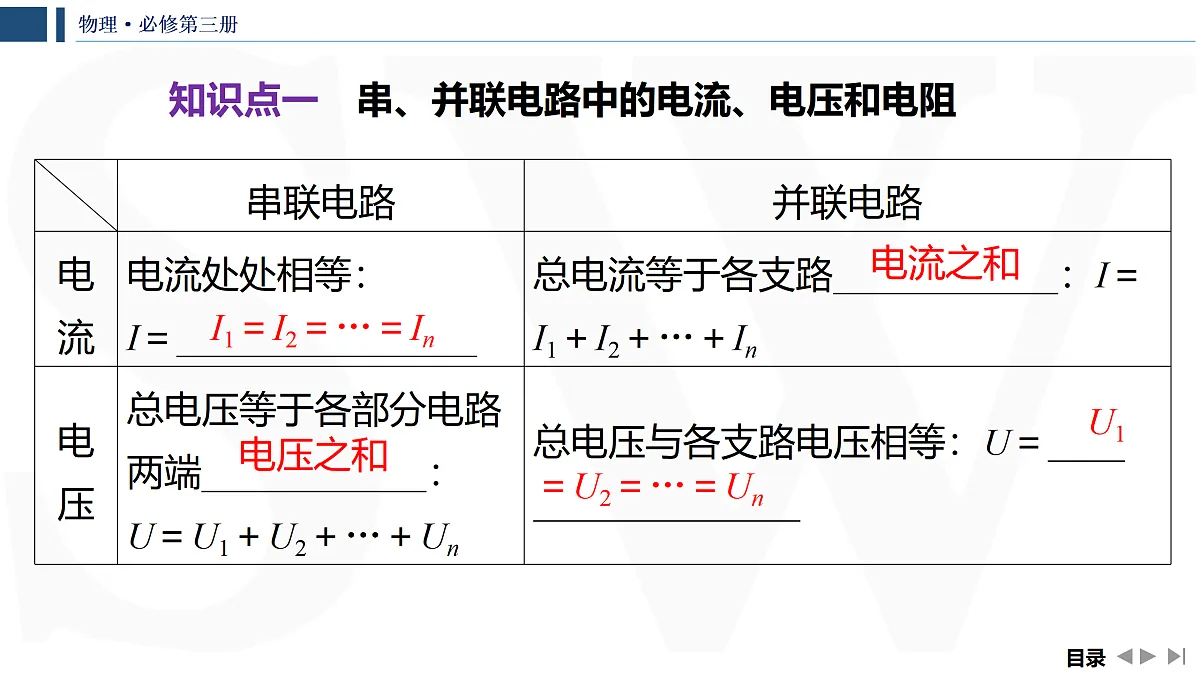

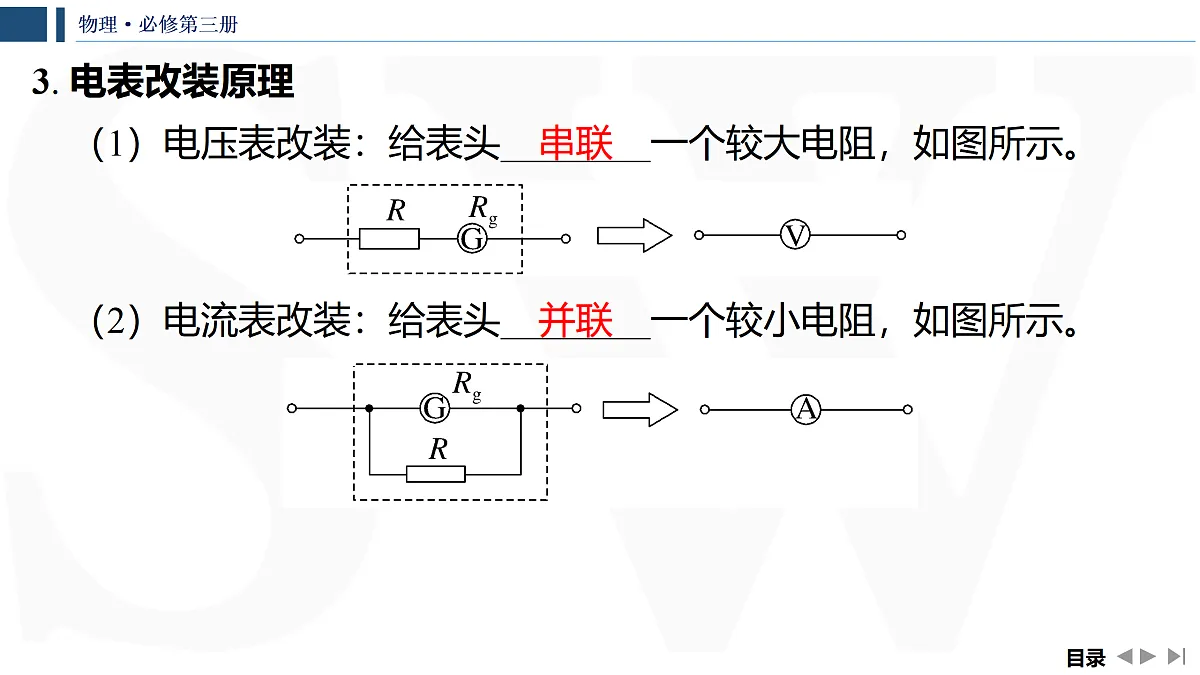

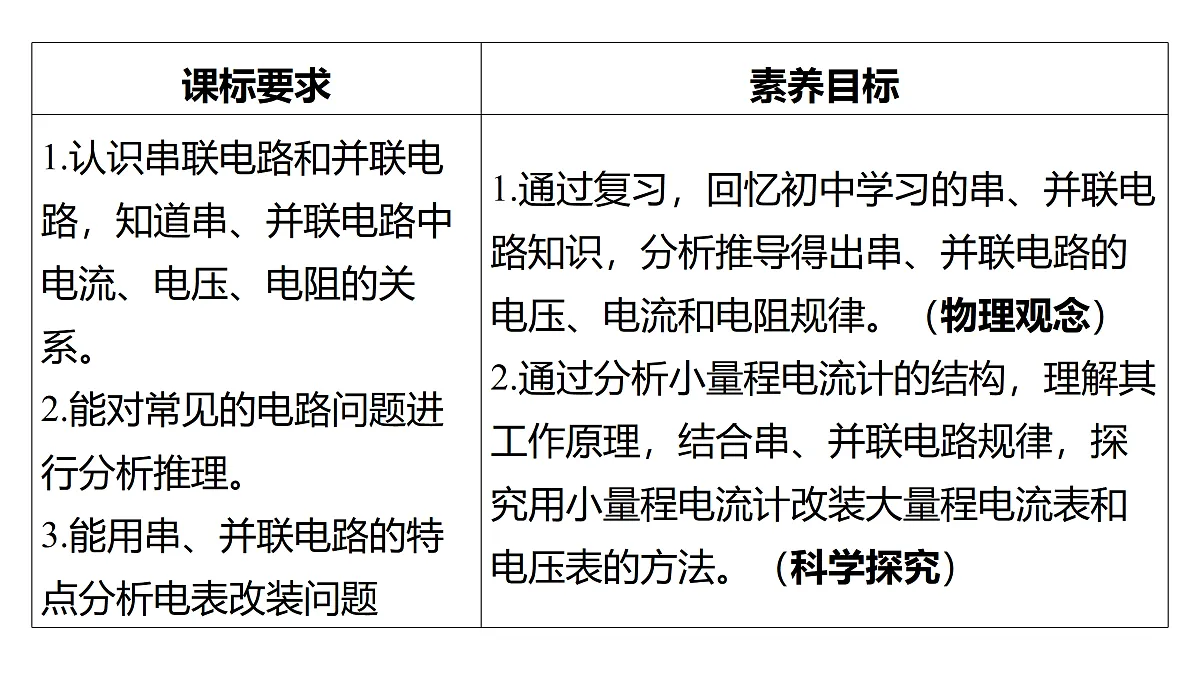

4.串联电路和并联电路目 录 01.基础知识·准落实02.核心要点·快突破03.教学效果·勤检测04.课时训练·提素能基础知识·准落实梳理归纳 自主学习 01知识点一　串、并联电路中的电流、电压和电阻I1＝I2＝…＝In　电流之和　电压之和　U1＝U2＝…＝Un　R1＋R2＋…＋Rn　倒数之和　知识点二　电压表和电流表的电路结构1. 表头：小量程的电流表，通过表头的 ⁠是可以从刻度盘上读出来的。2. 小量程电流表G（表头）的三个参量电流　3. 电表改装原理（1）电压表改装：给表头 一个较大电阻，如图所示。（2）电流表改装：给表头 一个较小电阻，如图所示。串联　并联　【情景思辨】　如图为美轮美奂的节日彩灯，彩灯给节日营造了欢乐的气氛。判断下列说法的正误。（1）图中小彩灯都是并联结构，一部分坏掉并不会影响其他彩灯的正常发光。（　√　）√（2）图中的小彩灯是串联的，通过每个小彩灯的电流相等。（　×　）（3）若其中两个小彩灯亮度不同，则说明通过两个彩灯的电流不同。（　√　）（4）并联彩灯的总电阻小于电路中任何一个彩灯的电阻。（　√　）（5）当电路中的一个小彩灯被烧坏后，其电路中总电阻变小。（　×　）×√√×核心要点·快突破互动探究 深化认知 02要点一　串、并联电路的理解与计算【探究】　你能看出图中三个灯泡是怎么连接的吗？这样连接有什么好处？提示：三个灯泡是并联连接的。这样连接的好处是当其中一个灯泡断开时，不影响其他灯泡正常工作。【归纳】1. 串联电路、并联电路总电阻的比较2. 串、并联电路中，电压和电流的分配关系（1）串联电路中各电阻两端的电压跟它的阻值成正比，即 （2）并联电路中通过各支路电阻的电流跟它们的阻值成反比，即 【典例1】　如图所示，R1＝2 Ω，R2＝10 Ω，R3＝10 Ω，A、B两端接在电压恒定的电源上，则（　　） 1. 三个电阻的阻值之比为R1∶R2∶R3＝1∶2∶5，并联后接入电路，则通过三个支路电流的比值为（　　） 2. 如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向a端移动的过程中灯泡上的电压数值（　　）解析：　滑动变阻器为分压式接法，灯泡两端的电压在0～U范围内变化，滑片P逐渐向a端移动的过程中，灯泡上的电压值逐渐增大到U，选项C正确。要点二　电压表的改装【典例2】　如图为实验室常用的两个量程的电压表原理图。当使用O、A两接线柱时，量程为0～3 V；当使用O、B两接线柱时，量程为0～15 V，已知电流计的内阻Rg＝500 Ω，满偏电流Ig＝100 μA。求分压电阻R1和R2的阻值。答案：2.95×104 Ω　1.2×105 Ω 1. 一电压表由电流表G和电阻R串联而成，若在使用过程中发现此电压表的读数总比准确值稍小一些，采用下列哪种措施可以改进（　　）解析：　因为使用过程中发现此电压表的读数总比准确值稍小一些，故要让电流稍大一点，则应减小总电阻，给R并联一电阻可达到要求，若并联一比R小得多的电阻，其并联值会比并联的电阻阻值还要小，电流增加太多，故应并联一比R大得多的电阻，可使总电阻稍变小，A、B、C错误，D正确。2. （多选）如图是两个量程的电压表，当使用A、B两个端点时，量程为0～5 V，当使用A、C两个端点时，量程是0～15 V，已知表头电阻Rg＝300 Ω，满偏电流Ig为1 mA，则（　　） 要点三　电流表的改装【典例3】　如图所示是一个双量程电流表。已知表头的内阻Rg＝500 Ω，满偏电流Ig＝1 mA，使用A、B两个端点时，电流表的量程为0～1 A，使用A、C两个端点时，电流表的量程为0～0.1 A，则（　　）  1. 如果将满偏电流和内阻分别为Ig＝2 mA、Rg＝200 Ω 的表头分别按图甲和图乙的方式改装成双量程的电流表。则满足题中要求的定值电阻R1、R2、R3、R4的阻值分别为（　　） 2. 如图所示是一个双量程电流表。已知表头的内阻Rg＝1 000 Ω，满偏电流Ig＝1 mA，电阻R1＝50 Ω，R2＝200 Ω，则使用A、B两个端点时，电流表的量程为（　　） 教学效果·勤检测强化技能 查缺补漏 031. 如图所示的电路接在电源的两端，已知定值电阻的阻值分别为R1＝2 Ω、R2＝4 Ω、R3＝11 Ω，则流过三个定值电阻的电流之比为（　　）解析：　因为R1∶R2＝1∶2，且两电阻并联，两端的电压相等，所以I1∶I2＝2∶1，干路电流等于各支路电流之和，则通过R3的电流为I3＝I1＋I2，那么通过电阻R1、R2、R3的电流之比为2∶1∶3，C正确。2. 如图所示的电路中，R0为定值电阻，R为滑动变阻器。移动滑片P，电路的总电阻会发生变化。下列叙述正确的是（　　） 3. 一个量程为0～150 V的电压表，内阻为20 kΩ，把它与一个高阻值电阻串联后接在电压为110 V的电路两端，电压表的读数为10 V，则这个高阻值电阻的阻值为（　　） 4. 磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程。已知某一表头G内阻Rg＝30 Ω，满偏电流Ig＝5 mA，要将它改装为量程为0～3 A的电流表，所需的操作是（　　）  04课时训练·提素能分层达标 素养提升考点一　串联电路和并联电路1. （多选）三个阻值都为12 Ω的电阻，它们任意连接、组合，总电阻可能为（　　）解析：　共有四种组合，三个串联：总电阻为36 Ω；三个并联：总电阻为4 Ω；两个串联再跟第三个并联：总电阻为8 Ω；两个并联再跟第三个串联，总电阻为18 Ω。故A、C、D正确。2. R1＝10 Ω，R2＝20 Ω，R1允许通过的最大电流为1.5 A，R2两端允许加的最大电压为10 V，若将它们串联，加在电路两端的最大电压是（　　） 3. 将一阻值为6 Ω的电阻R1与另一电阻R2并联，然后接入一电压为U的电源两端，经测量可知流过两电阻的电流之比为I1∶I2＝2∶3。则R2的阻值和并联电路的总电阻分别为（　　） 4. 如图所示的电路中，电阻R1、R2、R3的阻值相等，电池的电阻不计。那么开关S接通后流过R2的电流是S接通前的（　　） 考点二　电压表、电流表的改装5. 现有一个灵敏电流计，它的满偏电流为Ig＝1 mA，内阻Rg＝500 Ω，若要将它改装成量程为3 V的电压表，则应在该灵敏电流计上（　　） 6. 一电流表的满偏电流Ig＝1 mA，内阻为200 Ω。要把它改装成一个量程为0～0.5 A的电流表，则应在电流表上（　　） 7. 将一个满偏电流为10 mA，内阻为120 Ω的电流计改装为量程为0.06 A和15 V的电流表和电压表两用表，其内部结构如图所示，则电阻R2的阻值为（　　） 8. （多选）将两个相同的表头分别改装成A1（0～3 A）和A2（0～0.6 A）两个电流表，把两个电流表并联接入电路中测量电流，如图所示，则下列说法正确的是（　　）  9. （多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（　　）解析：　由图甲所示可知，G与电阻R并联，所以甲表是电流表，R增大时，电阻R的分流减小，电流表量程减小，故A错误，B正确；由图乙所示可知，G与电阻串联，所以乙是电压表，R增大时，电阻分压增大，电压表量程增大，故C正确，D错误。10. （多选）如图所示，四个相同的表头分别改装成两个电流表和两个电压表，电流表A1的量程大于电流表A2的量程，电压表V1的量程大于电压表V2的量程，把它们按图接入电路，则（　　）解析：　电流表A1的量程大于电流表A2的量程，根据电流表的改装原理可知电流表A1的电阻值小于电流表A2的电阻值，在并联电路中，电阻小的支路电流大，故电流表A1的读数大于电流表A2的读数，A正确；两个电流表的表头是并联关系，电压相同，故偏转角度相等，B错误；表头改装成电压表需要串联分压电阻，分压电阻越大，分担的电压越大，量程越大，电压表V1的量程大于电压表V2的量程，则电压表V1的电阻值大于电压表V2的电阻值，故电压表V1的读数大于电压表V2的读数，C错误；两个电压表的表头是串联关系，电流相等，故偏转角度相等，D正确。11. 如图所示的电路电源电压为U＝8 V，两定值电阻的阻值满足R1∶R2＝3∶5，电容大小为C＝200 μF，当电路接通一段时间后，电容器所带的电荷量为（　　）解析：　由题中电路图可知，两定值电阻R1、R2串联，由串联电路的特点可知，两定值电阻两端的电压与电阻成正比，则U1∶U2＝R1∶R2＝3∶5，又U1＋U2＝8 V，所以U1＝3 V，U2＝5 V；电容器两极板之间的电压等于阻值为R2的定值电阻两端的电压，所以UC＝U2＝5 V，所以Q＝CU2＝1×10－3 C，A正确。12. 如图所示的电路中，各电阻的阻值已标出。已知R＝1 Ω，当输入电压UAB＝110 V时，求：（1）流经10R电阻的电流；答案：10 A　 （2）输出电压UCD。答案：1 V  （1）当S1和S2均断开时，改装成的表是什么表？量程为多大？答案：电压表　0～1 V　解析：S1和S2均断开时，电阻R1与小量程电流表G串联，可组成较大量程的电压表，电压表的内阻RV＝Rg＋R1＝1 000 Ω，所以电压表两端的电压最高为U＝IgRV＝0.001×1 000 V＝1 V，即改装成的电压表的量程为0～1 V。 （2）当S1和S2均闭合时，改装成的表是什么表？量程为多大？答案：电流表　0～1 A谢谢观看!
