物理九年级全册电磁铁电磁继电器同步练习题

这是一份物理九年级全册电磁铁电磁继电器同步练习题，共5页。试卷主要包含了填空题，选择题，综合应用题，实验题，作图题等内容，欢迎下载使用。

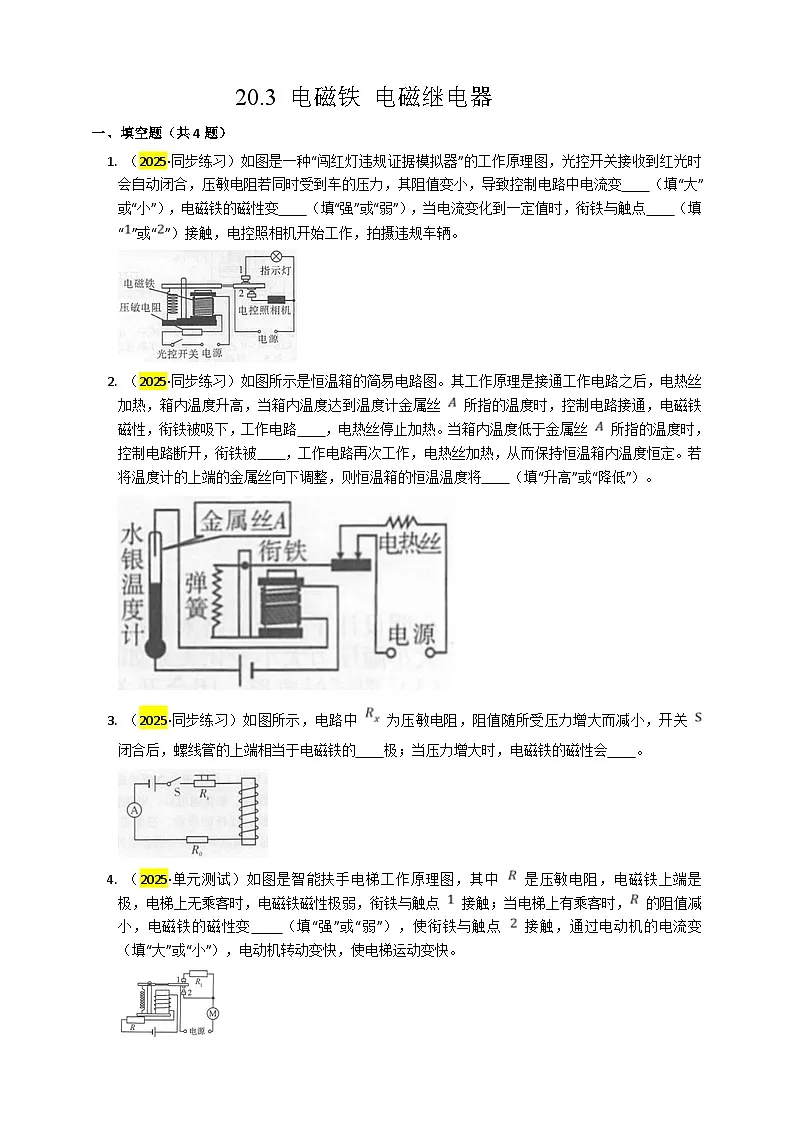

（2025·同步练习）如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，导致控制电路中电流变 （填“大”或“小”），电磁铁的磁性变 （填“强”或“弱”），当电流变化到一定值时，衔铁与触点 （填“”或“”）接触，电控照相机开始工作，拍摄违规车辆。
（2025·同步练习）如图所示是恒温箱的简易电路图。其工作原理是接通工作电路之后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝 所指的温度时，控制电路接通，电磁铁 磁性，衔铁被吸下，工作电路 ，电热丝停止加热。当箱内温度低于金属丝 所指的温度时，控制电路断开，衔铁被 ，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定。若将温度计的上端的金属丝向下调整，则恒温箱的恒温温度将 （填“升高”或“降低”）。
（2025·同步练习）如图所示，电路中 为压敏电阻，阻值随所受压力增大而减小，开关 闭合后，螺线管的上端相当于电磁铁的 极；当压力增大时，电磁铁的磁性会 。
（2025·单元测试）如图是智能扶手电梯工作原理图，其中 是压敏电阻，电磁铁上端是 极，电梯上无乘客时，电磁铁磁性极弱，衔铁与触点 接触；当电梯上有乘客时， 的阻值减小，电磁铁的磁性变 （填“强”或“弱”），使衔铁与触点 接触，通过电动机的电流变 （填“大”或“小”），电动机转动变快，使电梯运动变快。
二、选择题（共5题）

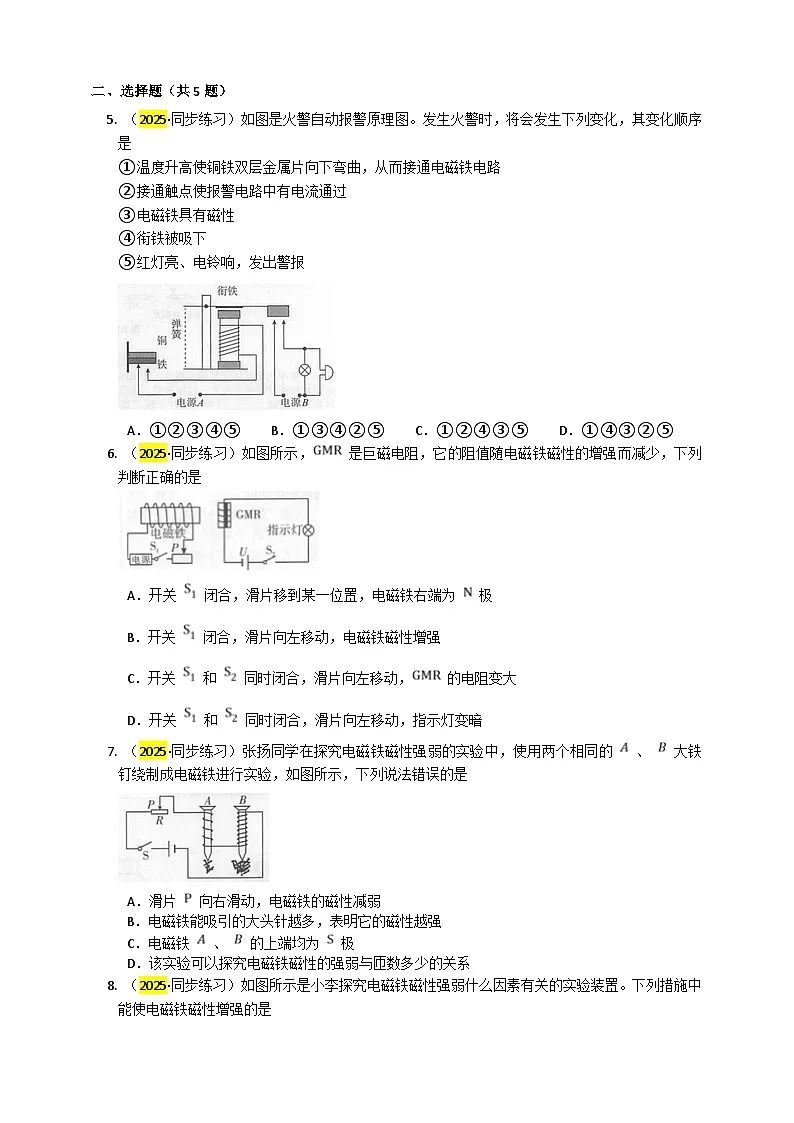

（2025·同步练习）如图是火警自动报警原理图。发生火警时，将会发生下列变化，其变化顺序是
①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路
②接通触点使报警电路中有电流通过
③电磁铁具有磁性
④衔铁被吸下
⑤红灯亮、电铃响，发出警报
A．①②③④⑤B．①③④②⑤C．①②④③⑤D．①④③②⑤
（2025·同步练习）如图所示， 是巨磁电阻，它的阻值随电磁铁磁性的增强而减少，下列判断正确的是
A．开关 闭合，滑片移到某一位置，电磁铁右端为 极
B．开关 闭合，滑片向左移动，电磁铁磁性增强
C．开关 和 同时闭合，滑片向左移动， 的电阻变大
D．开关 和 同时闭合，滑片向左移动，指示灯变暗
（2025·同步练习）张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的 、 大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是
A．滑片 向右滑动，电磁铁的磁性减弱
B．电磁铁能吸引的大头针越多，表明它的磁性越强
C．电磁铁 、 的上端均为 极
D．该实验可以探究电磁铁磁性的强弱与匝数多少的关系
（2025·同步练习）如图所示是小李探究电磁铁磁性强弱什么因素有关的实验装置。下列措施中能使电磁铁磁性增强的是
A．滑片 向右移动，其他条件不变
B．滑片 向左移动，其他条件不变
C．开关 由 扳到 ，其他条件不变
D．电源的正、负极对调，其他条件不变
（2025·单元测试）如图所示，静止于光滑水平面的下车上放有条形磁铁，其左侧有一个电磁铁，闭合开关 ，下列说法正确的是
A．电磁铁右端为 极
B．小车向右运动
C．将滑片 向右移动，电磁铁磁性减弱
D．将电源正、负极交换，电磁铁磁性增强
三、综合应用题（共1题）
（2025·同步练习）如图为通电螺线管磁场强弱演示仪的示意图。
(1) 当指针指示的数值增大时，表示通电螺线管的磁性增强，则螺线管 端为 极。
(2) 为了验证通电螺线管的磁性与线圈匝数有关，应将开关 从 点换到 点，并调节变阻器的滑片向 滑动，使电流表的示数不变。
四、实验题（共1题）
（2025·同步练习）如图所示，是小明探究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成。通过观察指针 偏转角度的大小来判断电磁铁磁性的强弱。在指针下方固定一物体 ，当用导线 与接线柱 相连，闭合开关后，指针 发生偏转。
(1) 指针下方的物体 应由 （填字母）质材料制成。
A.铜
B.铝
C.塑料
D.铁
(2) 实验发现：①将滑动变阻器的滑片 向左移动，指针 偏转的角度将会 ；
②将导线 由与接线柱 相连改为与接线柱 相连，闭合开关后，调整滑动变阻器的滑片 的位置，使电路中的电流保持不变，可发现指针 偏转的角度将会 。
(3) 经过对电磁铁的研究，可得出电磁铁的磁性强弱与 及 有关。
五、作图题（共1题）
（2025·同步练习）超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢。利用电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将图中的控制电路和工作电路分别连接完整。其中 是压敏电阻（受到压力时阻值较小，不受压力时阻值很大）， 是限流电阻（如果串联在电路中可减小电路中的电流）。
答案
一、填空题（共4题）
1. 【答案】大；强；
【知识点】欧姆定律在串联电路中的应用、电磁继电器、电磁铁的磁性
2. 【答案】有；断开；弹簧拉起；降低
【知识点】电磁继电器
3. 【答案】；
【知识点】安培定则、电磁铁的磁性
4. 【答案】；
【知识点】电磁铁的磁性、电磁继电器、安培定则
二、选择题（共5题）
5. 【答案】B
【知识点】电磁继电器
6. 【答案】B
【知识点】电磁铁的磁性
7. 【答案】C
【知识点】实验：探究影响电磁铁磁性强弱的因素
8. 【答案】B
【知识点】实验：探究影响电磁铁磁性强弱的因素
9. 【答案】C
【知识点】欧姆定律在串联电路中的应用、电磁铁的磁性
三、综合应用题（共1题）
10. 【答案】
(1)
(2) 下
【知识点】滑动变阻器、安培定则、实验：探究影响电磁铁磁性强弱的因素、欧姆定律在串联电路中的应用
四、实验题（共1题）
11. 【答案】
(1) D
(2) 变大；变大
(3) 电流大小；线圈匝数
【知识点】实验：探究影响电磁铁磁性强弱的因素
五、作图题（共1题）
12. 【答案】如答图所示。
【知识点】电磁继电器
