人教版（2024）九年级全册串联和并联同步练习题

这是一份人教版（2024）九年级全册串联和并联同步练习题，共5页。试卷主要包含了选择题，作图题，填空题等内容，欢迎下载使用。

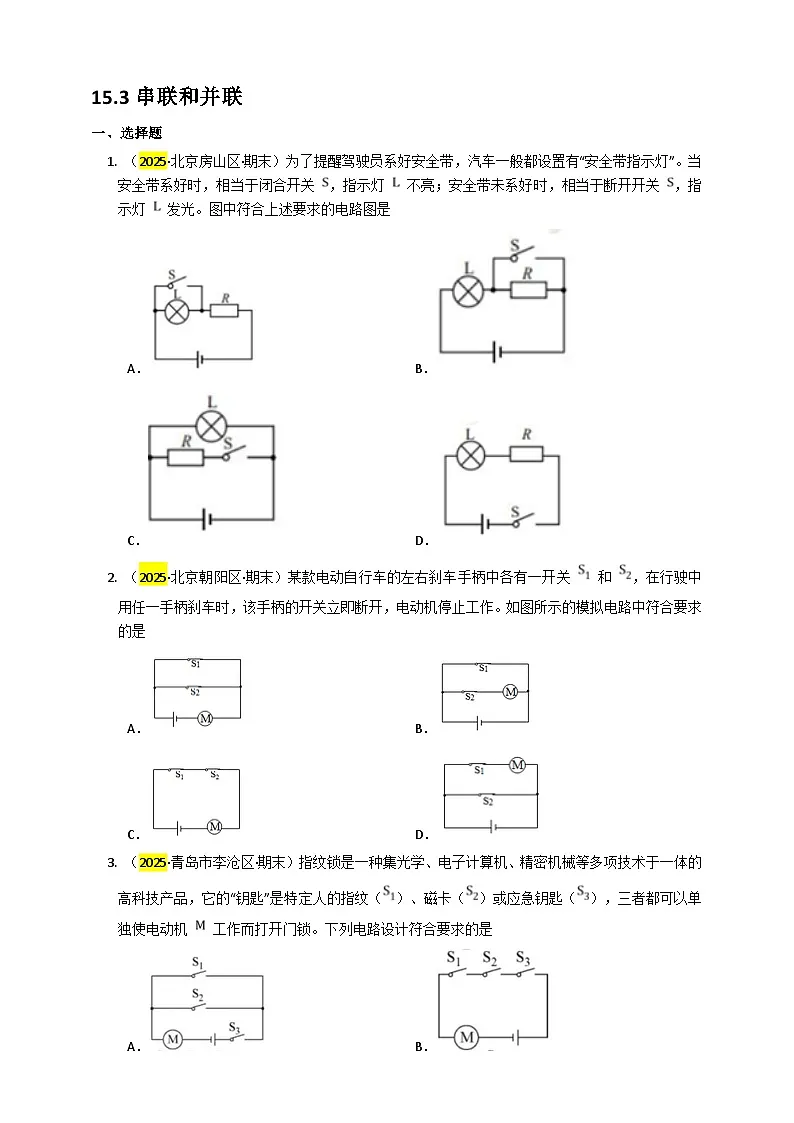

（2025·北京房山区·期末）为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 ，指示灯 不亮；安全带未系好时，相当于断开开关 ，指示灯 发光。图中符合上述要求的电路图是
A．B．
C．D．
（2025·北京朝阳区·期末）某款电动自行车的左右刹车手柄中各有一开关 和 ，在行驶中用任一手柄刹车时，该手柄的开关立即断开，电动机停止工作。如图所示的模拟电路中符合要求的是
A．B．
C．D．

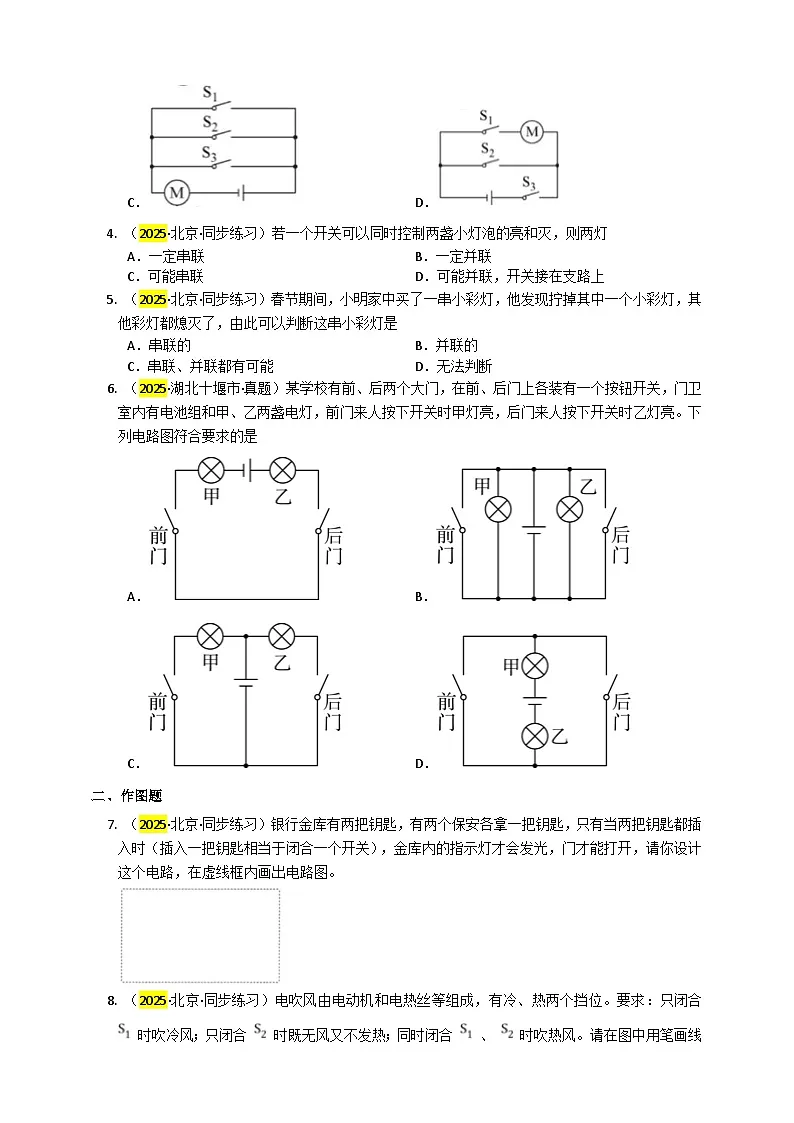

（2025·青岛市李沧区·期末）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（）、磁卡（）或应急钥匙（），三者都可以单独使电动机 工作而打开门锁。下列电路设计符合要求的是
A．B．
C．D．
（2025·北京·同步练习）若一个开关可以同时控制两盏小灯泡的亮和灭，则两灯
A．一定串联B．一定并联
C．可能串联D．可能并联，开关接在支路上
（2025·北京·同步练习）春节期间，小明家中买了一串小彩灯，他发现拧掉其中一个小彩灯，其他彩灯都熄灭了，由此可以判断这串小彩灯是
A．串联的B．并联的
C．串联、并联都有可能D．无法判断
（2025·湖北十堰市·真题）某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是
A．B．
C．D．
二、作图题
（2025·北京·同步练习）银行金库有两把钥匙，有两个保安各拿一把钥匙，只有当两把钥匙都插入时（插入一把钥匙相当于闭合一个开关），金库内的指示灯才会发光，门才能打开，请你设计这个电路，在虚线框内画出电路图。
（2025·北京·同步练习）电吹风由电动机和电热丝等组成，有冷、热两个挡位。要求：只闭合 时吹冷风；只闭合 时既无风又不发热；同时闭合 、 时吹热风。请在图中用笔画线连接好符合要求的电路图。
三、填空题
（2025·北京·同步练习）学校每间教室里响起期中考试铃声的扬声器的连接方式是，教室墙上日光灯开关与日光灯连接方式是；同排的日光灯总是同亮同灭，它们是。（均选填“串联”或“并联”）
（2025·北京·同步练习）行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭。如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作。根据上述现象可判断，这两个灯一定是（选填“串联”或“并联”）的。
（2025·同步练习）大街上路灯的连接方式是联。回到家中，按下开关，电灯亮了，开关与电灯的连接方式是联。冰箱的压缩机和照明灯在电路中的连接方式是。
（2025·同步练习）如图所示，若使灯 、 串联应闭合开关；若闭合开关 、 ，则灯发光。若使灯 、 并联应闭合开关和。
答案
一、选择题
1. 【答案】A
【解析】A、闭合开关 ，指示灯 不亮；断开开关 ，指示灯 亮，电路中串联一个电阻，可以保护电路，防止短路，符合题意；
B、闭合开关，指示灯亮，断开开关，指示灯亮，不符合题意；
C、不管开关是否闭合，指示灯都亮，不符合题意；
D、指示灯与 串联了，闭合开关，指示灯亮，断开开关，指示灯不亮，不符合题意。
2. 【答案】C
【解析】由题意可知，两开关应串联接在电路中，根据选项可知C符合题意，ABD不符合题意。
3. 【答案】C
【解析】由题意，三个开关都可以单独控制电动机而打开门锁，所以三个开关应并联再与电动机 串联，故C正确；ABD错误。
4. 【答案】C
【解析】由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关可以同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联，并联时，开关接在干路上。选C。
5. 【答案】A
【解析】串联电路中各用电器相互影响，所以拧掉一个小彩灯，其他彩灯都会熄灭，故选A。
6. 【答案】C
【解析】A．由电路图可知，前、后两个门的开关同时关闭时，灯才亮，故A不符合题意；
B．由电路图可知，前、后门开关任意关闭时，两个灯短路都不亮，故B不符合题意；
C．由电路图可知，前门的开关与甲灯串联，后门的开关与乙灯串联，之后再并联，可满足题意要求，故C符合题意；
D．由电路图可知，前、后门的开关任意关闭时，两个灯同时亮，故D不符合题
意。
故选C。
二、作图题
7. 【答案】
【解析】经分析可知，两开关和指示灯、电动机、电源串联组成电路。
8. 【答案】如图所示
【解析】只闭合 时既无风又不发热，说明 在支路上；只闭合 时吹冷风，同时闭合 、 时吹热风，说明 在干路上。同时考虑几个条件可知，电热丝和电动机并联， 控制电热丝，即 在电热丝支路上， 在干路上。
三、填空题
9. 【答案】并联；串联；并联
【解析】学校每间教室里响起期中考试铃声的扬声器连接方式是并联，原因是它们能独立工作，互不影响；日光灯的开关和日光灯是串联的；教室里同排的日光灯之间是并联的，并联电路中各用电器可以独立工作，互不影响。
10. 【答案】并联
【解析】由题知，汽车转向时，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，说明这两个转向灯工作时互不影响，所以它们是并联的。
11. 【答案】并；串；并联
【解析】大街上的路灯傍晚同时发光，早晨同时熄灭，但一盏灯不亮，其他的灯还能工作，说明彼此互不影响，所以各路灯是并联的；家中的电灯与控制它的开关是串联的，这样开关才能对电灯起到控制作用。压缩机和照明灯工作时互不影响，所以是并联连接。
12. 【答案】；；；
【解析】若使灯 、 串联，由图可知，电流从正极出发经灯泡 、 、开关 回负极，则应只闭合开关 ，断开开关 、 。若闭合开关 、 ，灯泡 被短路，不接入电路中，只有灯泡 接入电路中，灯 发光。要使灯 和 组成并联电路，由图可知，电流从正极出发分两支，一支经开关 、灯泡 ，另一支经灯泡 ，然后共同经开关 回负极，故要使灯 和 组成并联电路，应闭合开关 、 。
