人教版 (2019)互感和自感同步达标检测题

这是一份人教版 (2019)互感和自感同步达标检测题，共7页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

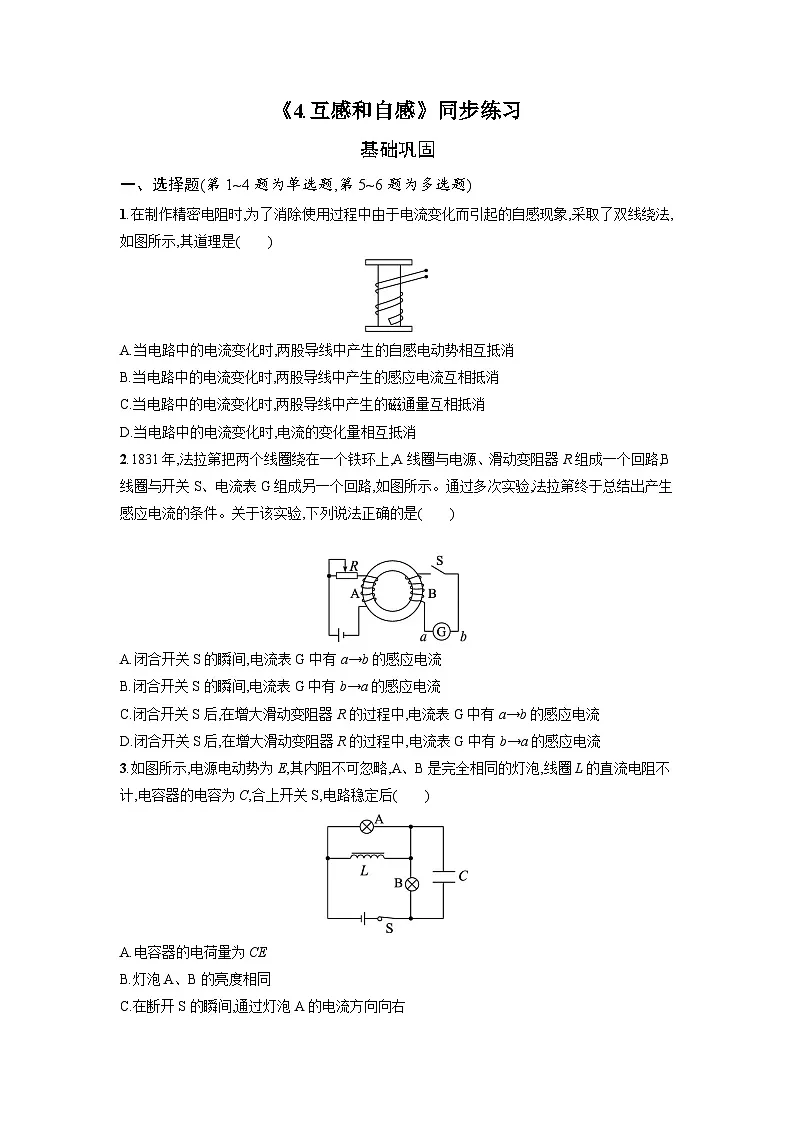

一、选择题(第1~4题为单选题,第5~6题为多选题)
1.在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是( )
A.当电路中的电流变化时,两股导线中产生的自感电动势相互抵消
B.当电路中的电流变化时,两股导线中产生的感应电流互相抵消
C.当电路中的电流变化时,两股导线中产生的磁通量互相抵消
D.当电路中的电流变化时,电流的变化量相互抵消
2.1831年,法拉第把两个线圈绕在一个铁环上,A线圈与电源、滑动变阻器R组成一个回路,B线圈与开关S、电流表G组成另一个回路,如图所示。通过多次实验,法拉第终于总结出产生感应电流的条件。关于该实验,下列说法正确的是( )

A.闭合开关S的瞬间,电流表G中有a→b的感应电流
B.闭合开关S的瞬间,电流表G中有b→a的感应电流
C.闭合开关S后,在增大滑动变阻器R的过程中,电流表G中有a→b的感应电流
D.闭合开关S后,在增大滑动变阻器R的过程中,电流表G中有b→a的感应电流
3.如图所示,电源电动势为E,其内阻不可忽略,A、B是完全相同的灯泡,线圈L的直流电阻不计,电容器的电容为C,合上开关S,电路稳定后( )
A.电容器的电荷量为CE
B.灯泡A、B的亮度相同
C.在断开S的瞬间,通过灯泡A的电流方向向右
D.在断开S的瞬间,灯泡B立即熄灭

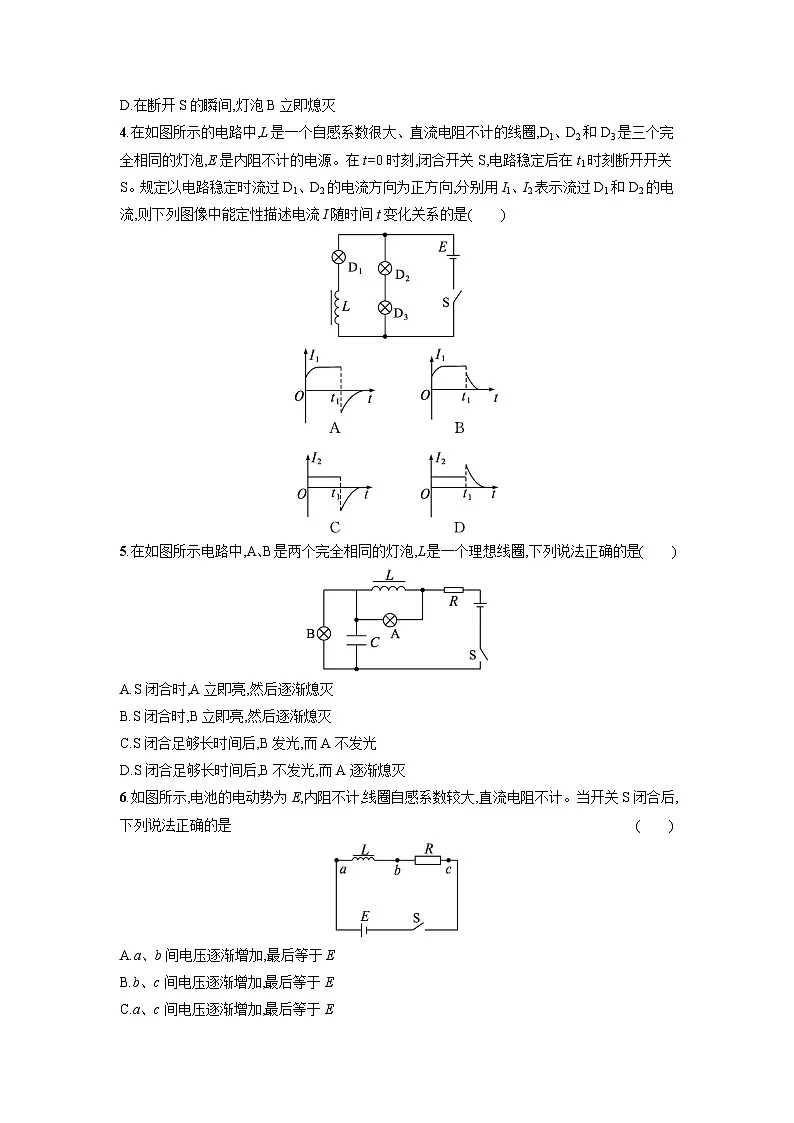

4.在如图所示的电路中,L是一个自感系数很大、直流电阻不计的线圈,D1、D2和D3是三个完全相同的灯泡,E是内阻不计的电源。在t=0时刻,闭合开关S,电路稳定后在t1时刻断开开关S。规定以电路稳定时流过D1、D2的电流方向为正方向,分别用I1、I2表示流过D1和D2的电流,则下列图像中能定性描述电流I随时间t变化关系的是( )
5.在如图所示电路中,A、B是两个完全相同的灯泡,L是一个理想线圈,下列说法正确的是( )
A.S闭合时,A立即亮,然后逐渐熄灭
B.S闭合时,B立即亮,然后逐渐熄灭
C.S闭合足够长时间后,B发光,而A不发光
D.S闭合足够长时间后,B不发光,而A逐渐熄灭
6.如图所示,电池的电动势为E,内阻不计,线圈自感系数较大,直流电阻不计。当开关S闭合后,下列说法正确的是( )
A.a、b间电压逐渐增加,最后等于E
B.b、c间电压逐渐增加,最后等于E
C.a、c间电压逐渐增加,最后等于E
D.电路中电流逐渐增加,最后等于ER
二、非选择题

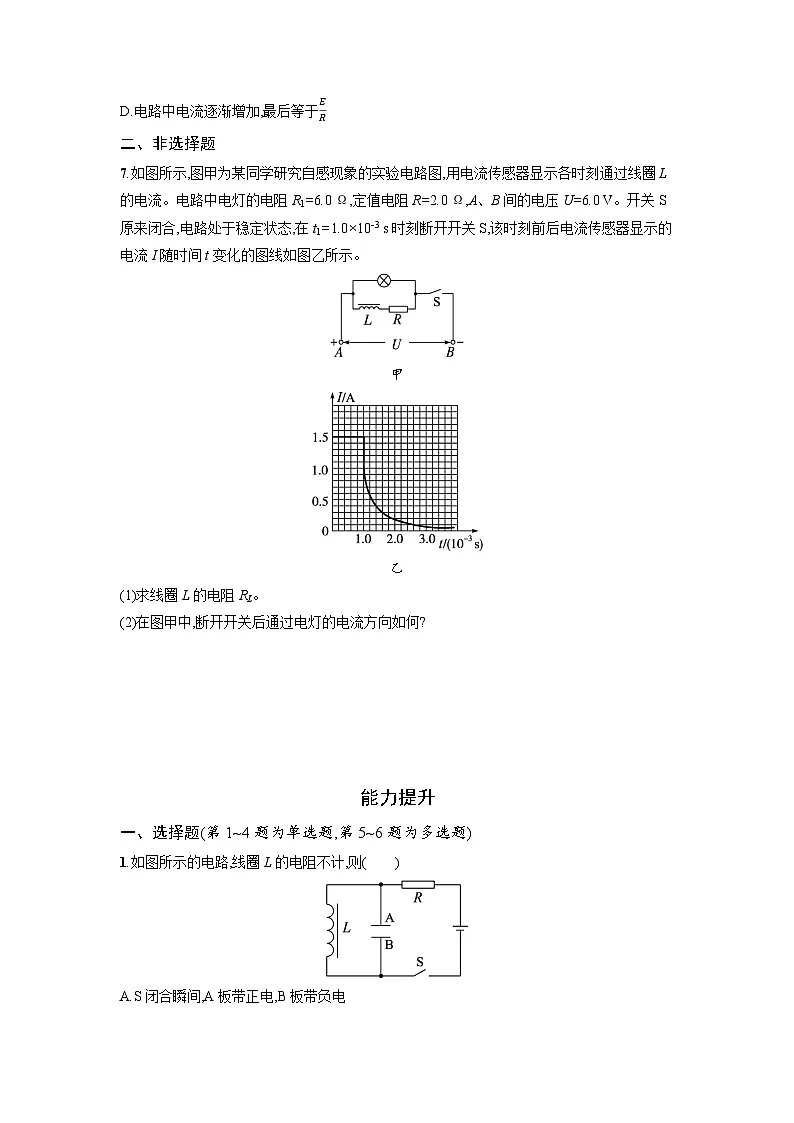

7.如图所示,图甲为某同学研究自感现象的实验电路图,用电流传感器显示各时刻通过线圈L的电流。电路中电灯的电阻R1=6.0 Ω,定值电阻R=2.0 Ω,A、B间的电压U=6.0 V。开关S原来闭合,电路处于稳定状态,在t1=1.0×10-3 s时刻断开开关S,该时刻前后电流传感器显示的电流I随时间t变化的图线如图乙所示。
甲
乙
(1)求线圈L的电阻RL。
(2)在图甲中,断开开关后通过电灯的电流方向如何?
能力提升
一、选择题(第1~4题为单选题,第5~6题为多选题)
1.如图所示的电路,线圈L的电阻不计,则( )
A.S闭合瞬间,A板带正电,B板带负电
B.S保持闭合,A板带正电,B板带负电
C.S断开瞬间,A板带正电,B板带负电
D.由于线圈电阻不计,电容器被短路,上述三种情况下两板都不带电
2.如图所示,绕在铁芯上的线圈M与电源、滑动变阻器和开关组成了一个闭合回路,在铁芯的右端,线圈P与电流表连成闭合电路。下列说法正确的是( )
A.开关S闭合,电路稳定后,线圈P中有感应电流,线圈M、P相互排斥
B.开关S闭合,电路稳定后,使变阻器滑片向左匀速移动,线圈P中有感应电流,线圈M、P相互排斥
C.开关S闭合,电路稳定后,使变阻器滑片向右匀速移动,线圈P中有感应电流,线圈M、P相互排斥
D.开关S闭合瞬间,线圈P中有感应电流,线圈M、P相互吸引
3.某同学为了验证断电自感现象,自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E,用导线将它们连接成如图所示的电路。检查电路后,闭合开关S,小灯泡发光;再断开开关S,小灯泡仅有不显著的延时熄灭现象。经多次重复,仍未见老师演示时出现的小灯泡闪亮现象,他冥思苦想找不出原因。你认为最有可能造成小灯泡未闪亮的原因是( )
A.电源的内阻较大
B.小灯泡电阻偏大
C.线圈的直流电阻偏大
D.线圈的自感系数较大
4.如图所示的电路中,电源的电动势为E,内阻为r,线圈L的直流电阻不计,电阻R的阻值大于灯泡D的阻值。在t=0时刻闭合开关S,经过一段时间后,在t=t1时刻断开开关S。下列表示A、B两点间电压UAB随时间t变化的图像正确的是( )
5.如图所示,闭合电路中的螺线管可自由伸缩,螺线管有一定的长度,这时灯泡具有一定的亮度,若将一软铁棒从螺线管左边迅速插入螺线管内,则将看到( )
A.灯泡变暗B.灯泡变亮
C.螺线管缩短D.螺线管伸长
6.如图所示,三个灯泡A、B、C的电阻关系为R1
