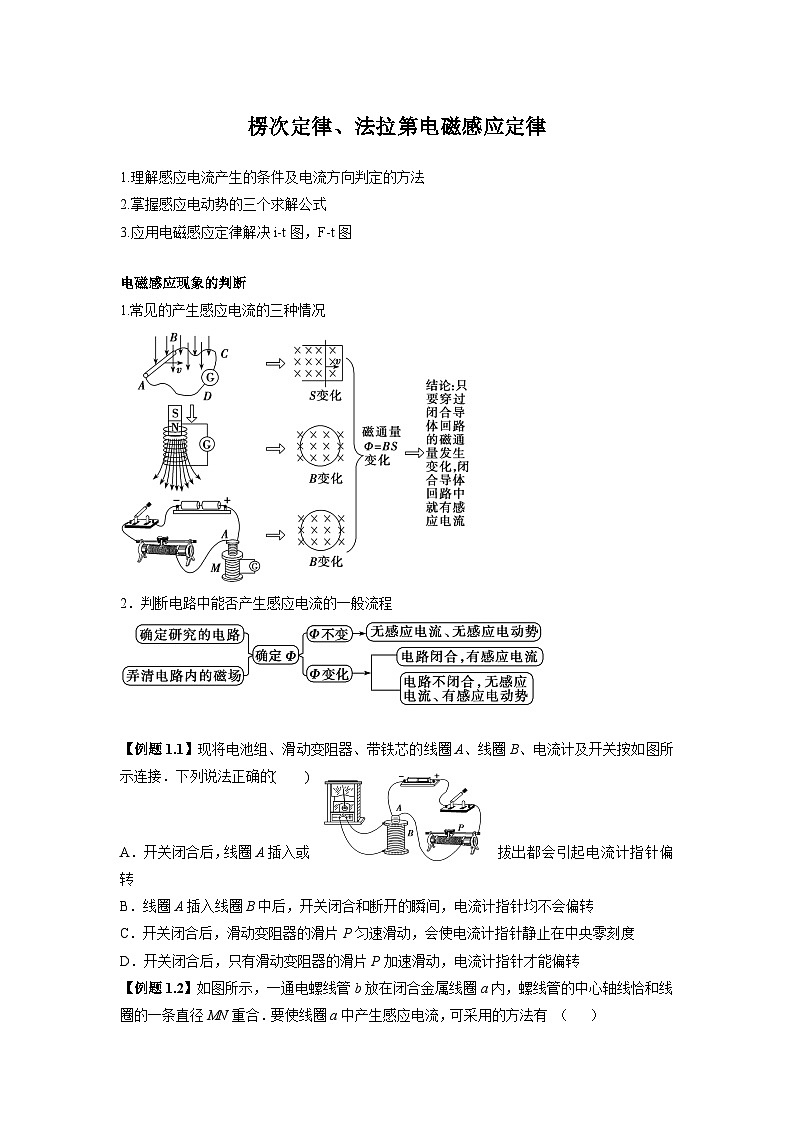

高考物理二轮专题讲义：楞次定律 法拉第电磁感应定律

这是一份高考物理二轮专题讲义：楞次定律 法拉第电磁感应定律，共13页。学案主要包含了例题1.1，例题1.2，演练2.1，演练2.2，演练2.3，例题3.1，演练3.1，例题3.2等内容，欢迎下载使用。
1.理解感应电流产生的条件及电流方向判定的方法
2.掌握感应电动势的三个求解公式
3.应用电磁感应定律解决i-t图，F-t图
电磁感应现象的判断
1.常见的产生感应电流的三种情况
2．判断电路中能否产生感应电流的一般流程
【例题1.1】现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接．下列说法正确的( )
A．开关闭合后，线圈A插入或拔出都会引起电流计指针偏转
B．线圈A插入线圈B中后，开关闭合和断开的瞬间，电流计指针均不会偏转
C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度
D．开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转

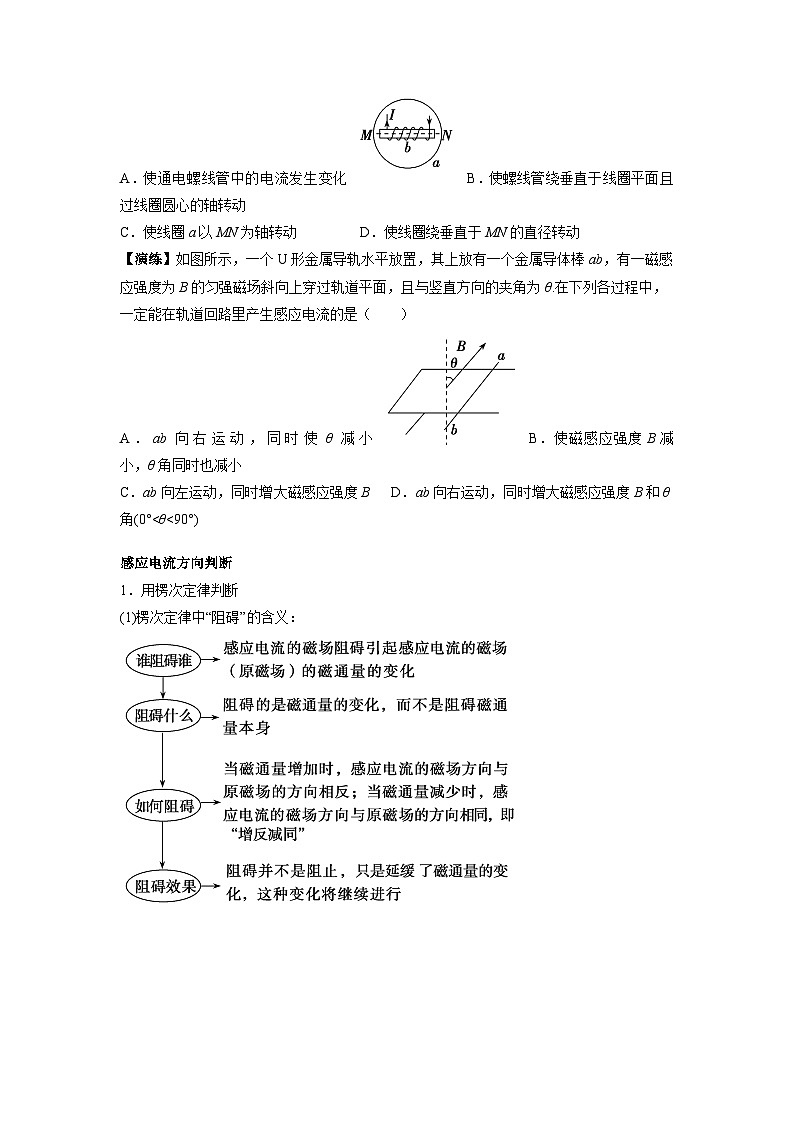

【例题1.2】如图所示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心轴线恰和线圈的一条直径MN重合．要使线圈a中产生感应电流，可采用的方法有 （ ）

A．使通电螺线管中的电流发生变化 B．使螺线管绕垂直于线圈平面且过线圈圆心的轴转动
C．使线圈a以MN为轴转动 D．使线圈绕垂直于MN的直径转动
【演练】如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是（ ）
A．ab向右运动，同时使θ减小 B．使磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B D．ab向右运动，同时增大磁感应强度B和θ角(0°Uc，金属框中电流方向沿a－b－c－a
C．Ub c＝－eq \f(1,2)Bl2ω，金属框中无电流 D．Ub c＝eq \f(1,2)Bl2ω，金属框中电流方向沿a－c－b－a
8.法拉第圆盘发电机的示意图如图所示．铜圆盘安装在竖直的铜轴上，两铜片
Q分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B中．圆盘旋转时，关于流过电阻R的电流，下列说法正确的是( )
A．若圆盘转动的角速度恒定，则电流大小恒定
B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动
C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍
9.在竖直方向的匀强磁场中，水平放置一圆形导体环．规定导体环中电流的正方向如图3甲所示，磁场方向向上为正．当磁感应强度B随时间t按图乙变化时，下列能正确表示导体环中感应电流变化情况的是 ( )
10.如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L，纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t＝0时刻恰好位于如图所示的位置，以顺时针方向为导线框中电流的正方向，下列选项中，能够正确表示导线框的电流—位移(I－x)关系的是( )
情
景
图
研究
对象
回路(不一定闭合)
一段直导线(或等效成直导线)
绕一端转动的一段导体棒
表
达
式
E＝neq \f(ΔΦ,Δt)
E＝Blvsin θ
E＝eq \f(1,2)Bl2ω
