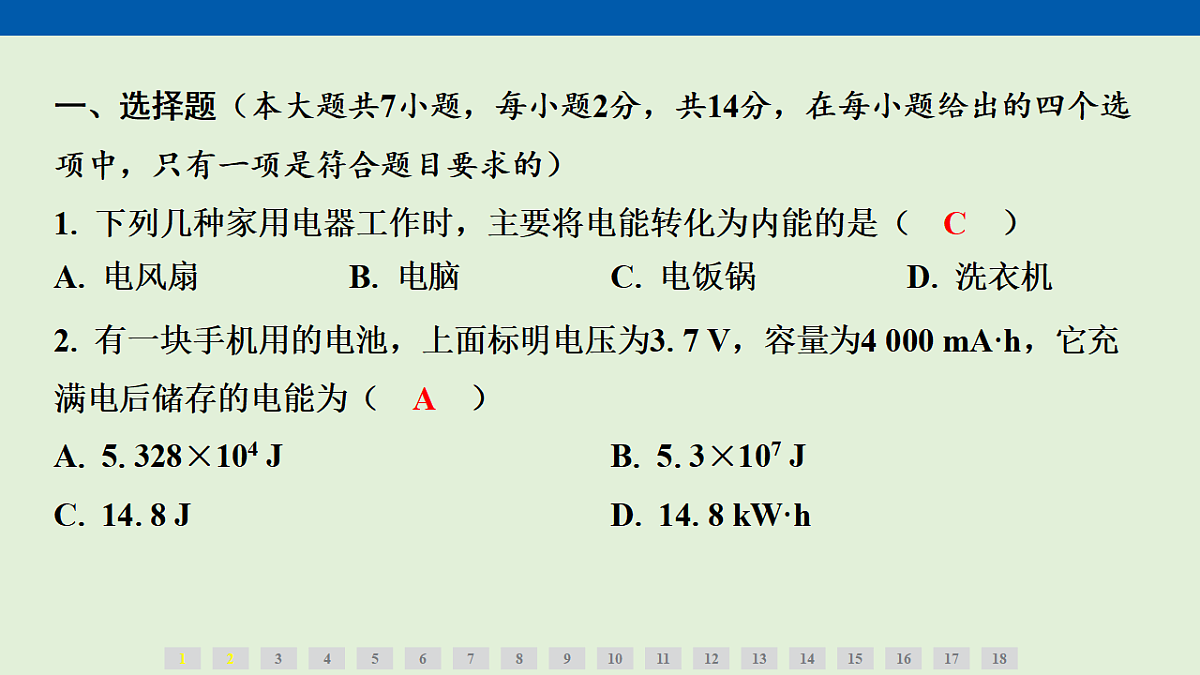

一、选择题（本大题共7小题，每小题2分，共14分，在每小题给出的四个选 项中，只有一项是符合题目要求的）1. 下列几种家用电器工作时，主要将电能转化为内能的是（　C　）
2. 有一块手机用的电池，上面标明电压为3.7 V，容量为4 000 mA·h，它充 满电后储存的电能为（　A　）

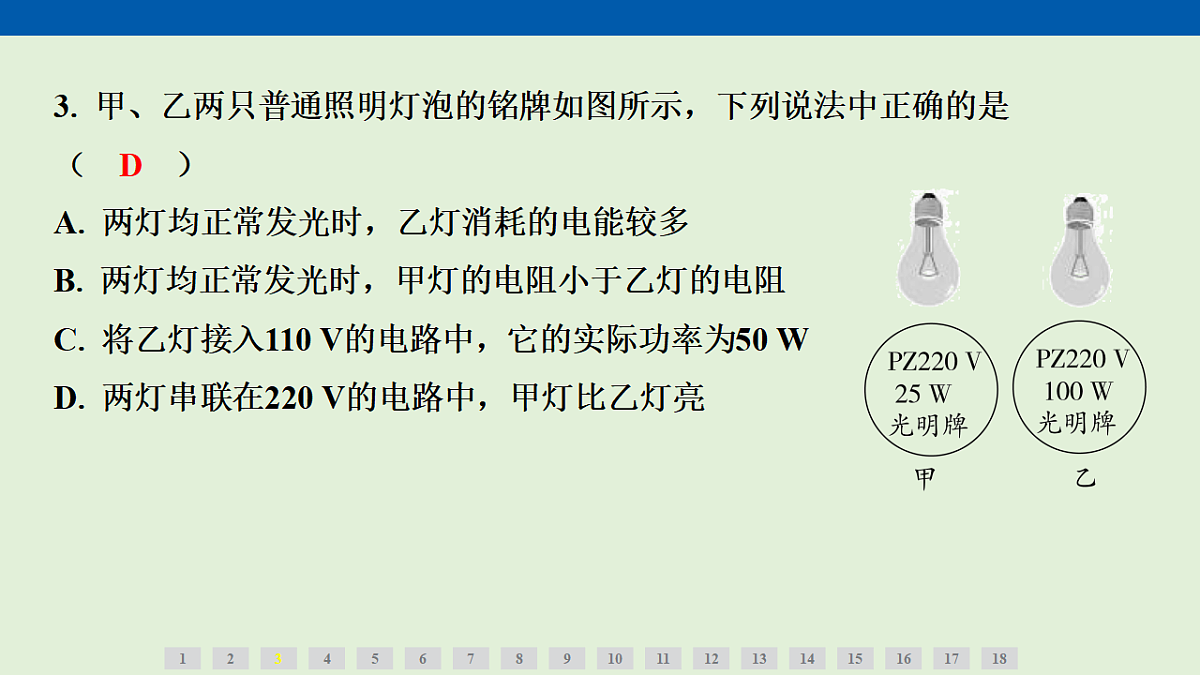

3. 甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是 （　D　）
4. 将两根发热电阻丝R1、R2串联起来接在电路中，如图所示，若R1＜R2，经 过足够长的时间，则先被点燃的火柴是（　B　）

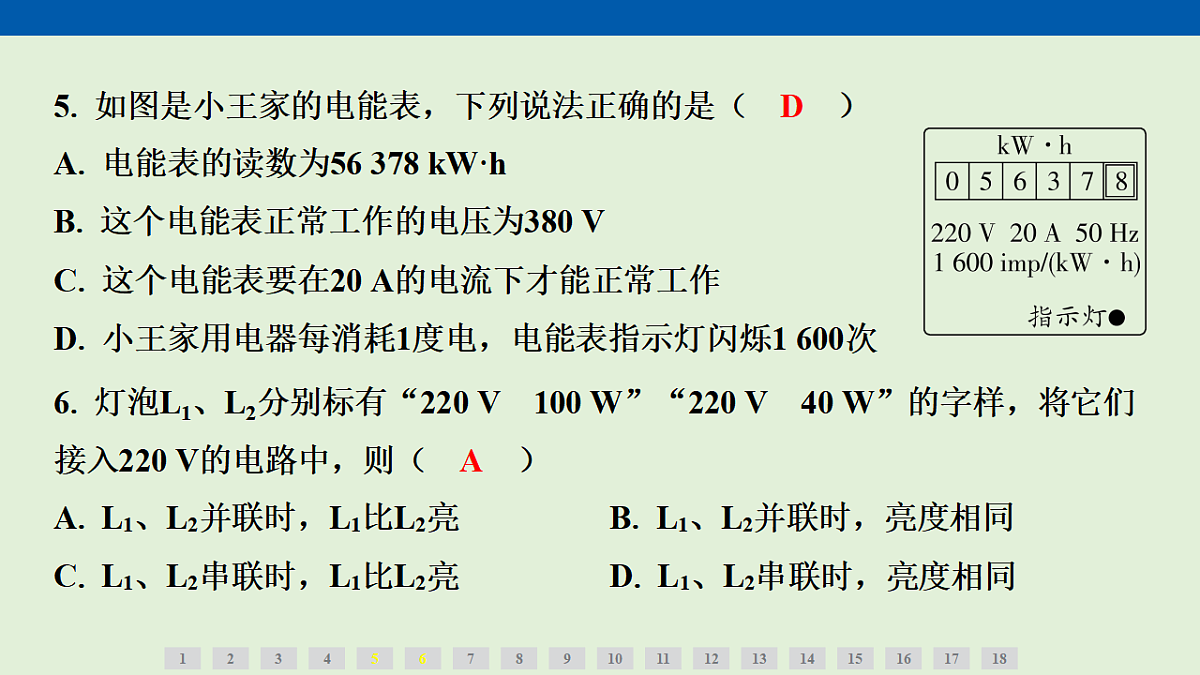

5. 如图是小王家的电能表，下列说法正确的是（　D　）
6. 灯泡L1、L2分别标有“220 V　100 W”“220 V　40 W”的字样，将它们 接入220 V的电路中，则（　A　）

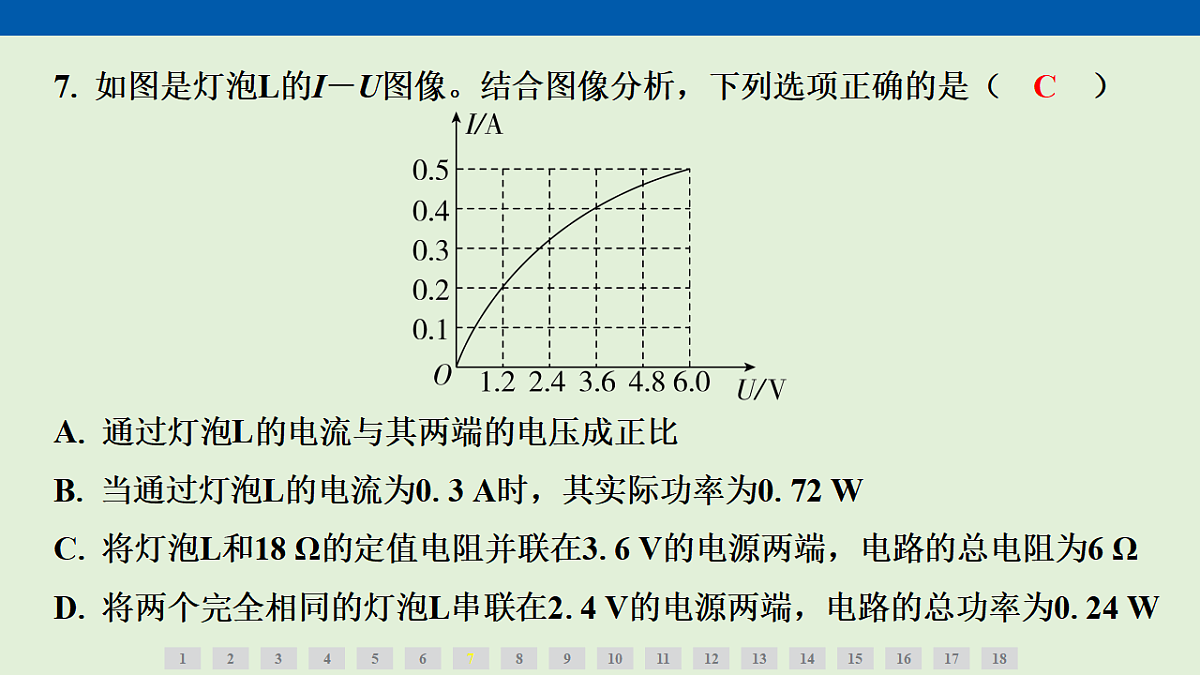

7. 如图是灯泡L的I－U图像。结合图像分析，下列选项正确的是（　C　）
二、作图题（本大题共1小题，共4分）8. （1）在探究“电流热效应与哪些因素有关”的实验中，小明要用如图所 示的实验器材探究电流一定时，电流热效应与电阻的关系。请你用笔画线代 替导线，帮他把电路连接完整。
（2）某实验小组的同学用图示的器材测量小灯泡电功率。已知待测小灯泡 额定电压为3.8 V，小灯泡的额定功率在1.2 W左右。请用笔画出电线完成电 路的连接。

三、填空题（本大题共3小题，每空1分，共9分）9. 能源供应紧张、环保呼声高涨的今天，电动汽车因为具有环保、经济等优 点而获得青睐，电动车充电时是 　　用电器　（选填“用电器”或“电 源”），打开钥匙正常行驶时，将电能转化为 　　机械能　，位于电动车同 侧前后两个转向灯会同时闪亮，如果前灯坏了后灯还能亮，说明这两个转向 灯的连接方式为 　　并联　。
10. 如图所示是某公司打造的全液冷超级充电桩，最大充电电压为1 000 V， 对应的最大充电电流600 A，该充电桩最大充电功率是 　　600　kW；若某款 纯电动车配有100 kW·h容量的三元锂电池，使用最大功率给其充电，电池的 电量从20％充到80％，不计能量损失，需要 　　0.1　h。小明观察到超级充 电桩的充电线比普通充电桩的充电线要粗一些，从安全的角度来分析其中的 物理道理是 　　减小电阻，使充电过程中产生的热量少一些　。
减小电阻，使充电过程中产生的热量少一些　
11. 一直流电动机，额定电压为220 V，额定功率为1 100 W，线圈电阻为4 Ω。它正常工作时的电流为 　　5　A，连续工作2 h耗电为 　　2.2 kW·h　，线圈产生的热量为 　　7.2×105　J。
2.2 kW·h
四、实验题（本大题共3小题，每空1分，共17分）12. 如图甲所示，小明在做“比较两个灯泡的亮暗”的实验时，将A、B两个 阻值不等的白炽灯泡，分别串联和并联在电路中。
（1）将两个灯泡串联在电路中，目的是控制电路中的 　　电流　不变，比 较灯泡的亮暗与 　　电压　的关系。
（2）闭合开关前，应将滑动变阻器的滑片P置于最 　　右　端。（3）串联时，灯泡B两端的电压如图乙所示，为 　　1.2　V。（4）将两个灯泡并联在电路中时，小明在表格中记录的电流值有错误，请 你帮他指出来： 　　灯泡A的电流大于B的电流　。
灯泡A的电流大于B的电流　
13. 张强、李刚分别设计了如图所示的两个装置，用来探究“导体产生的热 量与什么因素有关”。两个透明的容器中密封着等量的空气，U形管中液面 高度的变化反映密封空气温度的变化。
（1）张强将两容器中的电阻丝串联起来接到电源两端，如图甲，他是探究 导体产生的热量与 　　电阻　的关系。（2）李刚设计的两容器中的电阻丝电阻一样大，并在其中一个容器的外部 并联了一个电阻丝，如图乙。他探究导体产生的热量与 　　电流　的关系， 通电一段时间 　　左瓶　（选填“左瓶”或“右瓶”）内的电阻丝产生的热 量多。
（3）让乙图实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶 内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热 量跟电阻的关系，一段时间后电阻丝产生的热量 　　左瓶　（选填“左 瓶”“右瓶”或“两瓶一样”）多。（4）实验中，电流产生热量的多少是通过 　　U形管两管液面的高度差　体 现出来的。
U形管两管液面的高度差　
14. 萍萍利用图甲测量一小灯泡的额定功率（额定电压为2.5 V，正常发光时 灯丝电阻约为10 Ω），已知电源电压恒为6 V。若实验室只有：R1（10 Ω　 0.5 A）、R2（50 Ω　0.5 A）、R3（200 Ω　0.2 A）三种规格的滑动变阻器 可供选择。
（1）萍萍在正确连接电路且操作正确的情况下，闭合开关，发现小灯泡不 亮，电流表和电压表均有较小示数，她接下来的操作最合理的是 　　D　。
（2）在实验过程中，滑动变阻器应选择 　　R2　（选填“R1”“R2”或 “R3”），滑片P到图甲中某一位置时，电压表示数为 　　2.2　V（如图乙 所示），若她想测量小灯泡的额定功率，应将图甲中滑片P向 　　B　（选填 “A”或“B”）端移动，根据丙图像信息，可计算出小灯泡的额定功P0 是 　　0.5　W。
五、计算题（本大题共2小题，15题6分，16题6分，共12分）
15. 如图所示，电源电压恒为3 V，小灯泡标有“2.5 V 　1.25 W”（设小灯 泡电阻不变），滑动变阻器的最大阻值为20 Ω。移动滑动变阻器的滑片P至 某一位置，小灯泡正常发光。求：
（2）滑动变阻器接入电路的电阻；
（3）滑动变阻器的电功率。
解：（3）滑动变阻器的电功率P滑＝U滑I＝0.5 V×0.5 A＝ 0.25 W。
16. 小明家一款新型电烤箱铭牌上的部分参数如图甲所示，其简化电路如图 乙所示，R1、R2均为电热丝（电阻不随温度变化）。求：
（1）该电烤箱在额定保温功率下工作时的电流；
（2）电热丝R2的电阻；
（3）傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断 开了家中其他用电器，仅让电烤箱在加热状态下工作，1 min内如图丙所示的 电能表转盘转了50 r，则电烤箱两端的实际电压是多少？
六、综合能力题（本大题共2小题，每空1分，共14分）
17. 阅读短文，回答问题。
　　由于世界人口的急剧增加和经济的不断发展，石油等化石能源的消耗持 续增长，如果长期大规模开采，不久的将来将会消耗殆尽。为应对此现象， 市面上的电动汽车越来越多，电动汽车以没有尾气污染、噪声低、性能高等 特点逐渐引起消费者的关注。
　　以图中某品牌电动汽车为例，该车配备电池组容量为198 kW·h。使用 220 V、100 A的充电插口给电池组充电，能使其续航里程达到992公里，创电 动汽车又一项新纪录，摆脱了电动汽车只能近距离行驶的困难。并且该电动 汽车行驶时，“油门”踏板一旦被松开，电动汽车便启动动力回收系统，在 动力回收系统工作时，感应电动机变成了发电机，将减速运动时的部分动能 转化为电能储存在电池组中。由于动力回收系统和刹车踏板的共同作用，使 得电动汽车比汽油汽车和柴油汽车更安全，电动汽车的保养和使用比汽油汽 车和柴油汽车便宜很多。随着技术的不断进步，电动汽车现有的缺点会逐渐 被克服，电动汽车未来可期。
（1）电动汽车充电时电池组相当于电路中的 　　用电器　。（2）电动汽车的LED车灯主要是由 　　半导体　（选填“导体”“半导 体”或“超导体”）材料制成的。汽车轮胎上刻有花纹，通过增大 　　接触 面的粗糙程度　来增大摩擦力。
（3）该电动汽车的充电电池组充电功率为 　　22 000　W，充满一次电需 要 　　9　h。（4）启用动力回收系统后，刹车距离比不启动时要 　　短　（选填“长” 或“短”）。
18. 阅读短文，完成下列问题。
　　净化器的工作原理为：机器内的马达带动风扇使室内空气循环流动，通 过机内的空气过滤网后将各种污染物吸附。主动式空气净化器还会在出风口 加装负离子发生器，将空气不断电离，产生大量负离子，被微风扇送出，形 成负离子气流，达到清洁、净化空气的目的。
（1）颗粒物接近带有负电荷的金属网时受到强烈的吸引力，这主要是因 为 　　带电体能吸引轻小物体　。（2）如果室内面积为50 m2，房间的高度为3 m，则该空气净化器理论上使房 间污染物的浓度下降90％需要消耗电能 　　0.036　 kW·h。（3）下列说法错误的是 　　B　。
带电体能吸引轻小物体　
（4）某次单独使用空气净化器10 min，消耗电能是4.5×104 J，则该空气净 化器在 　　3　挡工作；若出风口的面积为0.25 m2，则风速 为 　　0.4　m/s。此时该空气净化器的能效比为 　　4.8　m3/（h·W）。
（5）利用气敏电阻可以检测空气质量，如图乙所示为检测电路，定值电阻 R0＝10 Ω，电源电压恒为28 V；如图丙所示为气敏电阻阻值随空气中有害气 体浓度β的变化曲线。现用此电路检测该型号净化器的净化效率：净化器启 动前，检测电路中电流表的示数为0.7 A，此时空气中有害气体浓度是 　　2.0　μg/m3，净化器正常使用30 min后，检测电路的电流变为0.1 A，则该空气净化器的实际净化效率为 　　95　％。
1. C　2.A　3.D　4.B　5.D　6.A　7.C
8. （1）如图所示2）如图所示

9. 用电器　机械能　并联
减小电阻，使充电过程中产生的热量少一些
（3）1.2（4）灯泡A的电流大于B的电流
13. （1）电阻　（2）电流　左瓶　（3）左瓶　（4）U形管两管液面 的高度差
14. （1）D　（2）R2　2.2　B　0.5　（3）大于　0.225　
（2）当小灯泡正常发光时，小灯泡两端电压为2.5 V，根据串联电路的电压 特点知，小灯泡正常发光时滑动变阻器两端电压为：U滑＝U－U额＝3 V－2.5 V＝0.5 V，
（3）滑动变阻器的电功率P滑＝U滑I＝0.5 V×0.5 A＝0.25 W。
16. 解：（1）该电烤箱在额定保温功率下工作时的电流
15. 解：（1）由题图可知，电路为滑动变阻器R和小灯泡L的串联电路，电 路中的电流I＝IL，由P＝UI可得，小灯泡正常发光时的电流：
R2的电功率P2＝P加热－P保温＝1 210 W－110 W＝1 100 W，
