第二十章　电与磁 达标测试卷 课件 人教版物理九年级全一册（含答案解析）

这是一份第二十章　电与磁 达标测试卷 课件 人教版物理九年级全一册（含答案解析），共37页。

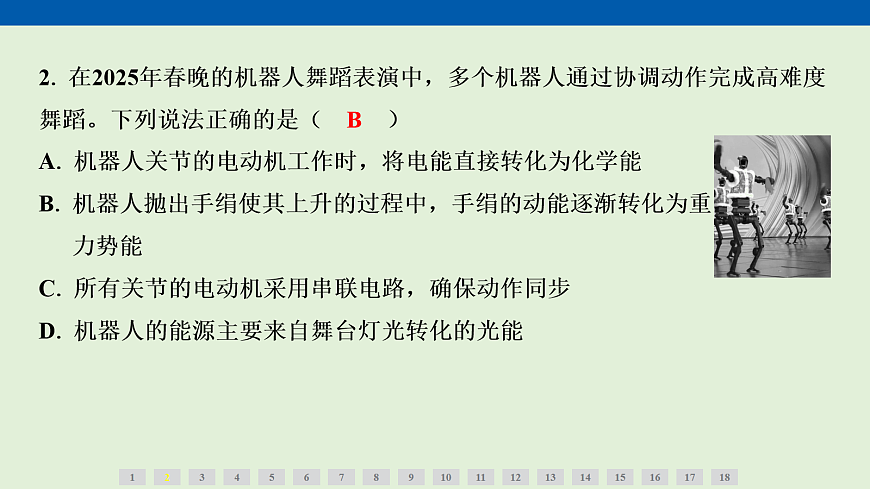

第二十章达标测试卷一、选择题（本大题共7小题，每小题2分，共14分，在每小题给出的四个选项中，只有一项是符合题目要求的）1. 电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（　A　）A2. 在2025年春晚的机器人舞蹈表演中，多个机器人通过协调动作完成高难度舞蹈。下列说法正确的是（　B　）B3. 如图所示的是磁现象的四幅示意图，其中磁感线方向或小磁针静止时南北极的指向正确的是（　B　）B4. 新型智能手机无线充电技术风靡社会，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场（如图所示）就能产生电流，来实现充电。下列各图能反映手机无线充电技术原理的是（　D　）D5. 如图是一个利用电磁继电器的温度自动控制装置。关于该装置，下列说法正确的是（　D　）D6. 在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图甲、乙所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。图丙所示的是用磁感线对上述两个实验现象的描述。下列说法不正确的是（　C　）C7. 下列物品，应用电磁感应现象原理工作的是（　B　） B二、作图题（本大题共1小题，共4分）8. （1）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。如图所示 （2）如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出：①通电螺线管的“N”或“S”极； ②电源的“＋”或“－”极。 三、填空题（本大题共3小题，每空1分，共9分）9. 如图所示是银行卡信息读卡器，将银行卡的磁条在读卡器的刷卡槽内快速刷过时，相当于磁体穿过闭合金属线圈，产生了 ，经读卡器处理，就能识别卡片信息。生活中 （选填“发电机”或“电动机”）是根据这个原理工作的。此机器工作时的能量转换是 ⁠ ⁠。感应电流　发电机　机械能转化为电能　10. 如图所示，物理兴趣小组在探究“影响电磁铁磁性强弱的因素”时，利用了一个条形磁体和一个右端固定在同一水平面上的电磁铁。当闭合开关后，电磁铁的左端磁极是 极，滑动变阻器的滑片P向右移动时，条形磁体始终保持静止，在此过程中，条形磁体所受摩擦力 （选填“增大”“减小”或“不变”），方向为 ⁠。N　减小　水平向右　11. 如图乙所示的是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值符合图像甲中的 （选填“A”或“B”），导致电路中的电流增大，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则a是 ；由于电池用久了电压降低，会导致车间尘埃浓度 ⁠ （选填“增加”“降低”或“不变”）。B　指示灯　增加　四、实验题（本大题共3小题，每空1分，共16分）12. 小明学习了磁现象的知识后，深受物理学家奥斯特和法拉第科学探索精神的影响，怀着极大的兴趣利用如图所示装置，探究电磁感应现象。（1）他应在M、N之间接入 ⁠。灵敏电流计　（2）闭合开关，让导体棒AB从图示位置上下运动时，电路中 ⁠（选填“有”或“没有”）感应电流产生；若导体棒AB不动，左右移动磁铁，电路中 （选填“有”或“没有”）感应电流产生。没有　有　（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显，在不增加器材的前提下，请提出一条改进措施： ⁠ ⁠。（4）从能量的角度分析，产生感应电流的过程就是机械能转化为电能的过程，生活中利用电磁感应原理的实例有 （列举1个）。（5）小明完成上述实验后，还想探究磁场对通电导体的作用，他只需将M、N两接线柱间的仪器换成 即可。增大导体AB切割磁感线的速度　动圈式话筒　电源　13. 小明在课下按教材“迷你实验室”自制了简易的电磁铁，并设计了如图所示的甲、乙、丙、丁电路去探究“影响电磁铁磁性强弱的因素”。（1）实验通过观察电磁铁 ⁠来知道电磁铁磁性的强弱。（2）比较 两图可知：匝数相同时，电流越大，磁性越强。吸引大头针的多少　乙、丙　（3）由图 可知：当电流一定时，匝数越多，磁性越强。（4）当丁图的滑动变阻器滑片向左移动时，电磁铁a、b吸引大头针的个数 （选填“增加”或“减少”），说明 ⁠ ⁠。丁　增加　电流越大，电磁铁磁性越强　14. 如图所示是“探究什么情况下磁可以生电”的实验装置。（1）闭合开关，实验探究过程记录如表所示：根据实验的现象，可初步得出电路中产生感应电流的条件是： ⁠电路的一部分导体在磁场中做 运动。闭合　切割磁感线　（2）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与 的关系。（3）实验中不能用小灯泡代替灵敏电流计的原因是 ⁠ ⁠。（4）若在整理器材时未断开开关，水平向左撤去蹄形磁铁（导体ab不动），则灵敏电流计的指针 （选填“会”或“不会”）偏转。磁场方向　如果换成小灯泡，由于电流太小，灯泡不能发光或发光不明显　会　五、计算题（本大题共2小题，15题7分，16题7分，共14分）15. 电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，如图甲，其工作原理：电梯超载时，压敏电阻阻值减小，控制电路电流增大，电磁铁磁性增强，吸引衔铁向下，电铃电路接通，电铃响起，电动机电路断开，电梯不能运行。已知控制电路的电源电压U＝9 V，保护电阻R1＝100 Ω，压敏电阻R2的阻值随压力F（由人和货物的重力产生）大小变化如图乙所示，电梯底架自重和电磁铁线圈的电阻都忽略不计。（1）根据超载自动报警系统的工作原理在虚框内完成工作电路图；解：（1）如答案图所示答案图（2）当电磁铁线圈电流达到30 mA时，衔铁刚好被吸住。若每个乘客体重为650 N，试通过计算说明此电梯最多可乘几个人。 16. 电动平衡车，又称体感车（如图甲，自重12 kg），是一种时尚代步工具。它利用车体内部的陀螺仪和加速度传感器，来检测车体姿态的变化，并利用伺服控制系统，精确地驱动电机进行相应的调整，以保持系统的平衡。电动平衡车采用站立式驾驶方式，通过身体重心和操控杆控制车体运行，采用锂电池组作为动力来源驱动左右两个电动机。（g取10 N/kg）（1）质量为58 kg的小明驾驶电动平衡车时，整体受到的重力是多少？解：（1）质量为58 kg的小明驾驶电动平衡车时，整体受到的重力是G＝（m人＋m车）g＝（58 kg＋12 kg）×10 N/kg＝700 N；  六、综合能力题（本大题共2小题，每空1分，共13分）17. 如图甲为某科学小组设计的模拟汽车左右转向指示灯电路。电源电压恒定不变，R0＝120 Ω，指示灯规格均为“12 V　6 W”。任意接通对应的开关，指示灯两端实际电压变化规律均如图乙所示，对应指示灯会暗（微弱发光）、亮（正常发光）闪烁发光。（电磁铁线圈及衔铁的电阻忽略不计，指示灯的电阻R不变）（1）电磁铁是利用电流的 效应工作的，图甲中电磁铁上端为 （选填“N”或“S”）极。磁　N　（2）转向开关绕“O”点由“1”旋到接通“2”时， ⁠转指示灯闪烁发光。（3）指示灯发光时，当触点A、B断开，指示灯较 （选填“亮”或“暗”），此时指示灯两端电压为U1＝ V。（4）当开关由“1”旋到接通“2”时，指示灯工作3 s，其消耗的电能约为 J。（保留一位小数）右　暗　2　6.3　18. 阅读以下材料回答问题。手机充电　　手机电池作为手机的一个重要部分，目前正朝着大容量、快蓄电、长待机的方向发展。某款手机锂电池上标有“电压：4 V；容量：5 000 mA·h”字样。该手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1 A变为5 A，极大地提高了充电功率。电池充满电后，持续使用一段时间，屏幕显示剩余电量不足20％时，系统就会发出“是否开启省电模式”的提示，此时最好给手机充电续航。若无法充电，则开启“省电模式”后，手机显示还可以持续使用2 h，电量将耗尽。　　手机无线充电是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图所示，交流电流通过送电线圈（无线充电板）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。（1）手机借助数据线对手机电池充电过程中，是 能转化为 ⁠ 能，为了防止手机温度过高，手机的散热部件应选用导热快、比热容 （选填“大”或“小”）的材料。电　化学　大　（2）手机在无线充电时，手机中的受电线圈会产生 ，无线充电工作原理与 （选填“发电机”或“电动机”）工作原理相似。（3）文中锂电池最好在电能还剩 J时给它及时充电，此手机在“省电模式”下使用时的平均功率为 W。感应电流　发电机　1.44×104　2　参考答案1. A 　2.B　3.B　4.D　5.D　6.C　7.B8. （1）如图所示 （2）如图所示 9. 感应电流　发电机　机械能转化为电能10. N　减小　水平向右　11.B　指示灯　增加12. （1）灵敏电流计　（2）没有　有　（3）增大导体AB切割磁感线的速度（4）动圈式话筒　（5）电源13. （1）吸引大头针的多少　（2）乙、丙　（3）丁　（4）增加　电流越大，电磁铁磁性越强14. （1）闭合　切割磁感线　（2）磁场方向　（3）如果换成小灯泡，由于电流太小，灯泡不能发光或发光不明显　（4）会15. 解：（1）如图所示（2）当电磁铁线圈电流达到30 mA时，电路电流I＝30 mA＝0.03 A， 控制电路中保护电阻和压敏电阻串联，所以压敏电阻的阻值为R2＝R－R1＝300 Ω－100 Ω＝200 Ω，由题图乙知，当压敏电阻的阻值为200 Ω时，受到的压力是9 000 N， 16. 解：（1）质量为58 kg的小明驾驶电动平衡车时，整体受到的重力是G＝（m人＋m车）g＝（58 kg＋12 kg）×10 N/kg＝700 N； 电动平衡车由左右两个电动机，所以每个电动机的平均输出功率为 17. （1）磁　N　（2）右　（3）暗　2　（4）6.318. （1）电化学大（2）感应电流发电机（3）1.44×1042
