第二十一章　电磁波及其应用 达标测试卷 课件 人教版物理九年级全一册（含答案解析）

这是一份第二十一章　电磁波及其应用 达标测试卷 课件 人教版物理九年级全一册（含答案解析），共38页。

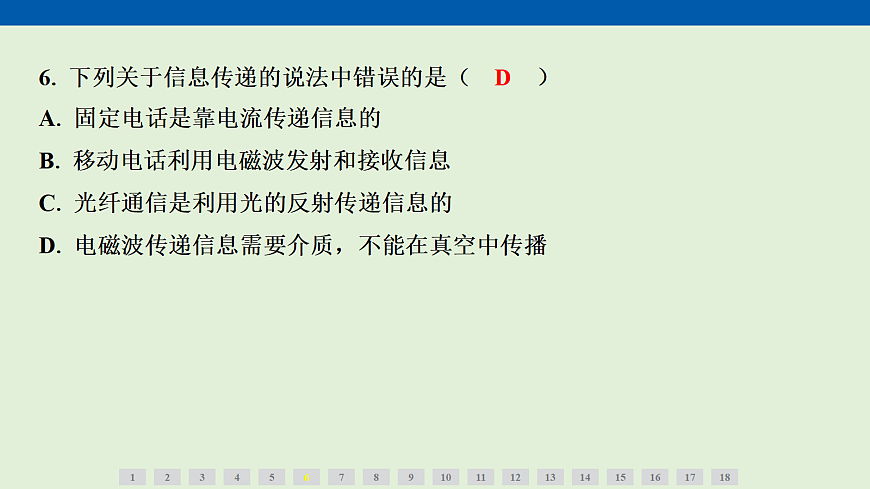

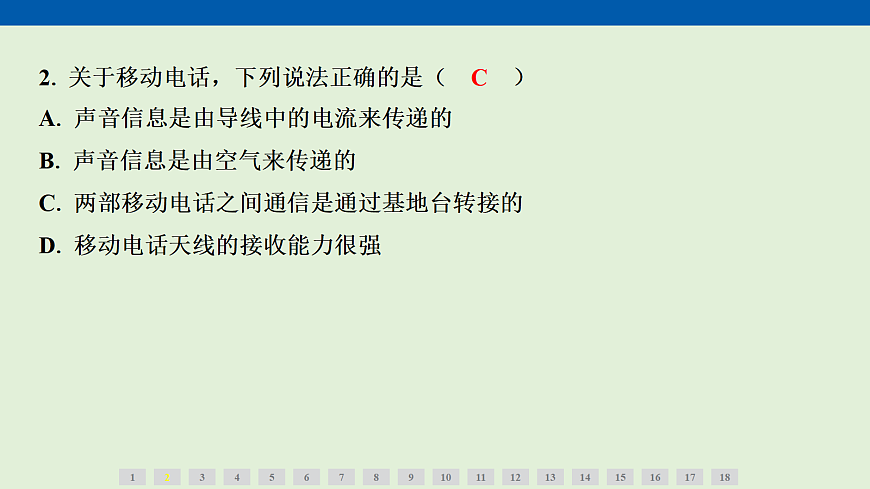

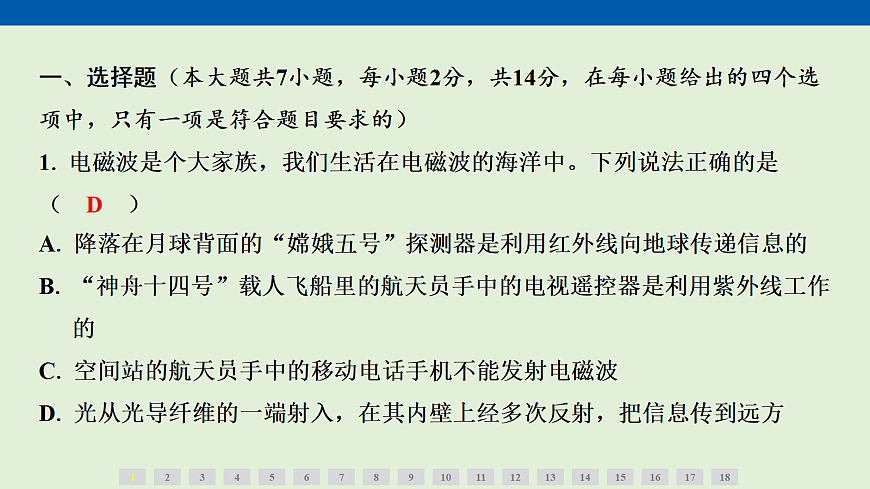

第二十一章达标测试卷一、选择题（本大题共7小题，每小题2分，共14分，在每小题给出的四个选项中，只有一项是符合题目要求的）1. 电磁波是个大家族，我们生活在电磁波的海洋中。下列说法正确的是（　D　）D2. 关于移动电话，下列说法正确的是（　C　）C3. 我国智能手机普及率逐年增加，目前手机网民规模超过10亿。下列说法正确的是（　D　）D4. 下列关于电磁波和通信技术说法正确的是（　A　）A5. 古时候，北斗七星是人们用来辨别方向的重要指针。今天，我国自主研发的北斗系统，已成为全球导航领域的璀璨明星。如图所示，北斗系统服务全世界，它传递信息是利用（　A　）A6. 下列关于信息传递的说法中错误的是（　D　）D7.2020 年是我国 5G网络建设的关键年份，5G网络的逐渐成熟迎来了5G市场的换机热潮。关于5G手机，下列说法正确的是（　A　）A二、作图题（本大题共1小题，共4分）8. 图中是某一段光导纤维，一束激光从一端射入光导纤维，请在图中画出激光在光导纤维中传播时的情形。如答案图所示 　　 答案图（2）将图中电话的话筒和听筒连接成完好的电路，组成最简单的电话。如图所示 三、填空题（本大题共3小题，每空1分，共8分）9. 北斗卫星导航系统与地面光纤通信共同组成现代通信，北斗三号收官之星的成功发射，实现了全球覆盖。卫星是使用 ⁠与地面站通信的，而光纤传递信息利用了光的 （选填“反射”或“直线传播”）原理。10. 电磁波在真空中的传播速度是 km/s，如图是甲、乙两种不同电磁波的传播图像（甲用实线表示，乙用虚线表示），它们的频率分别为f甲和f乙，则f甲 f乙，波长λ甲 λ乙。（后两空均选填“＞”“＜”或“＝”）电磁波　反射　3×105　＜　＞　11. 2021年5月30日，天舟二号货运飞船与天和核心舱实现顺利对接，对接成功后，以天舟二号为参照物，天和核心舱是 （选填“静止”或“运动”）的；地面指挥中心通过 （选填“超声波”或“电磁波”）对二者进行远程控制，其在真空中的传播速度为 m/s。静止　电磁波　3×108　四、实验题（本大题共3小题，每空1分，共18分）12. 爸爸在路由器的“黑管”上套了一个碗状信号增强器，小华发现在路由器周围不同位置，Wi－Fi分析仪检测到的信号强度不同，影响信号增强效果的因素有哪些呢？小华作出如下猜想：猜想一：与信号增强器的材料有关；猜想二：与信号增强器的凹面朝向有关；为了验证猜想一，小华进行了如下实验：“黑管”发出稳定信号后，将不同材质的信号增强器凹面朝向Wi－Fi分析仪，同时直线移动分析仪直到接收到50 dB信号强度，测出分析仪到路由器的距离，记录数据如下表：（1）实验中可以通过 反映它的增强效果；分析表中数据可知：相同条件下， 材质的增强效果更好一些。（2）为了验证猜想二，小华等“黑管”发出稳定信号后，分析信号增强器凹面和凸面一侧距“黑管”相同距离处用Wi－Fi分析仪检测信号强度，发现凹面一侧信号的强度始终大于凸面一侧，这说明猜想二是 （选填“正确”或“错误”）的。分析仪到路由器距离　铝　正确　（3）实验后，小华认为碗状信号增强器对路由器信号的增强效果除了跟材料有关，可能还跟其他因素有关；他另取一个大小形状均相同的铝制碗状信号增强器，将它的表面用刀划成坑坑洼洼，进行实验；这样操作的目的是研究碗状信号增强器对路由器信号的增强效果与 ⁠ 是否有关。信号增强器表面的粗糙程度　13.2021 年 10 月 16 日，神舟十三号载人飞船升空，与空间站组合体对接完成。翟志刚、王亚平、叶光富三位航天员先后进入天和核心舱，开启为期半年之久的太空驻留。（1）如图1为“神舟十三号”飞船与“中国空间站”组合体在绕地飞行的过程中，组合体的运动状态 （选填“改变”或“不变”），说组合体是运动的，是以 为参照物。（2）在“太空授课”中，女航天员王亚平制造了一个小水球，如图2，我们看到了她在水球中一正一反的两个像，这是由于光的 ⁠现象产生的；舱内的灯光照到航天员衣服上发生了 反射。改变　地球　折射　漫　（3）如图3所示，出舱的航天员与轨道舱之间需要系上一根安全绳。当航天员意外飘离轨道舱时，可拉着绳子返回轨道舱。这利用了物体间力的作用是 的和力可以改变物体的 ⁠。（4）航天员与地面控制中心之间通过 （选填“电磁波”或“超声波”）传递信息。相互　运动状态　电磁波　14. 我国歼－20安装了“中国心”。（1）在第十三届中国国际航空航天博览会上，安装了国产涡扇10C发动机的歼－20像威龙咆哮着飞过天空。国产涡扇10C发动机是 （选填“内燃机”或“电动机”），发动机的轰鸣声是由物体的 ⁠产生的。具备高隐身性能的歼－20实现隐身性能目的的主要方式有两种，其一就是改变战机外形，从而减少雷达反射程度；其二就是为战机涂装特殊涂料，以此来 （选填“吸收”或“反射”）雷达的 （选填 “超声波”“次声波”或“电磁波”），实现降低探测效果，使雷达无法监测到它的存在。内燃机　振动　吸收　电磁波　（2）若歼－20满载质量为30 t，轮胎与地面的接触面积为0.5 m2，静止在水平地面时，对地面的压强约 Pa。歼－20优越的水平、垂直及小半径翻滚能力，将它的高机动性展示得淋漓尽致。当它跃升转弯时受到 （选填“平衡”或“非平衡”）力；歼－20飞行时速达2.5倍音速，若以这样的速度水平飞行5 min通过的路程为 m。（g取10 N/kg，声音在空气中的传播速度为340 m/s）6×105　非平衡　2.55×105　五、计算题（本大题共2小题，15小题4分，16小题9分，共13分）15. 为了测出某时刻火星到地球的距离，科学家们向火星发射了一束频率为600 MHz的电磁波，7 min后地面雷达接收到了反射波，则此时火星距地球多远？该电磁波的波长是多少？（真空中电磁波的传播速度为3×108 m/s） 16. 如图所示为某款小型四轴无人机，它可以进行航空拍摄、交通管理、代替人工喷洒农药等。它带有一个蓄电池，采用4个电机带动旋翼（螺旋桨）转动，对下方空气施力的同时获得升力。如表是该无人机喷洒农药时的部分参数：（1）遥控该无人机同卫星定位一样，是通过 来传递信息的，该无人机工作时消耗的电能主要转化成了 能。（2）该无人机装满的农药全部洒完需要多长时间？ 电磁波　机械　（3）该无人机一个旋翼的电动机额定功率为120 W，额定电压为24 V，则电动机正常工作时，通过电动机的电流是多大？ （4）若蓄电池电能的80％可用于无人机飞行，则该蓄电池充满电后，无人机最多能正常飞行多长时间？ 六、综合能力题（本大题共2小题，每空1分，共13分）17. 如图甲所示，“翼龙”是我国自主研制的多用途无人机，可携带各种侦察、测距、电子对抗设备及小型空地打击武器，可广泛应用于如灾情监视、军事活动等科学研究领域。（1）无人机外形采用流线型设计，目的是使其飞行时机身上表面的气体流速较 （选填“大”或“小”），压强较 （选填“大”或“小”）的原理来提供升力。（2）无人机能将灾情监视、军事活动等信息通过 （选填“超声波”或“电磁波”）传递到指挥中心。大　小　电磁波　（3）工程师给发动机装上了能控制油门大小的限速器，其简化电路如图乙所示，其中保护电阻R0为定值电阻，R的阻值随飞行速度的变化图像如图丙所示，要使电表示数能随飞行速度的增大而增大，则电表应选用 ⁠ （选填“电流表”或“电压表”），并且应安装在电路中的 ⁠ （选填“①”或“②”）的位置。电压表　②　（4）当飞行速度达到某设定值时，电磁铁刚好能够吸下衔铁B，使得油门C的喷油量减小，从而实现控制无人机的速度不再增大。已知电源两端的电压恒为12 V，R0的阻值为20 Ω，电磁铁的线圈电阻忽略，当无人机飞行速度达到280 km/h时，求：①匀速行驶5 min时，电路消耗的总电能是 ⁠。②R的电功率是 ⁠。1 440 J　1.6 W　18. 如图1所示为一款新型的智能穿戴设备。它的外观类似一个环绕式眼镜，其中一个镜片具有微型显示屏的功能。该眼镜可将信息传送至镜片，并且允许穿戴用户通过声音控制。眼镜包含了很多高科技，包括蓝牙、Wi－Fi、骨传导耳机、照相机、麦克风、触摸盘以及帮助你探测倾斜度的重力感应和陀螺仪。（1）Wi－Fi无线信号是通过 来传递信息的，其在空气中的传播速度约为 km/s。电磁波　3×105　（2）电子眼镜中最为先进的就是显示系统，它主要由一个微型投影仪和一个透明的棱镜组成（如图2所示），投影仪成的是 （选填“正立”或“倒立”）的实像；透明的棱镜能将投影发出的光 （选填“反射”或“折射”）到人眼中，同时也能让自然光线进入人眼从而使眼镜显示信息融合于现实（如图3所示）。倒立　反射　（3）该眼镜内置一块3.6 V、容量为600 mA·h的电池，高负荷使用仅可以坚持6个小时，并且在使用中因为 效应会有明显的发热，给使用者带来不适，该眼镜在高负荷使用中的平均功率为 W。（3分）热　0.36　参考答案1. D　2.C　3. D　 4.A 　5. A　6. D　7.A8. （1）如图所示 （2）如图所示 9. 电磁波　反射　10.3×105　＜　＞　11.静止　电磁波　3×10812. （1）分析仪到路由器距离　铝　（2）正确　（3）信号增强器表面的粗糙程度13. （1）改变　地球　（2）折射　漫　（3）相互　运动状态　（4）电磁波14. （1）内燃机　振动　吸收　电磁波　（2）6×105　非平衡　2.55×10515. 解：电磁波在真空中传播速度是v＝3×108 m/s， 地球到火星的距离是s＝vt＝3×108 m/s×210 s＝6.3×1010 m； 16. 解：（1）电磁波　机械   17. （1）大　小　（2）电磁波　（3）电压表　②　（4）1 440 J　1.6 W18. （1）电磁波3×105（2）倒立反射（3）热0.36
