人教版（2024）八年级上册（2024）平面镜成像一课一练

这是一份人教版（2024）八年级上册（2024）平面镜成像一课一练，共7页。试卷主要包含了如图所示,进入人眼的光线是，光学器件在生活中有很多应用等内容，欢迎下载使用。

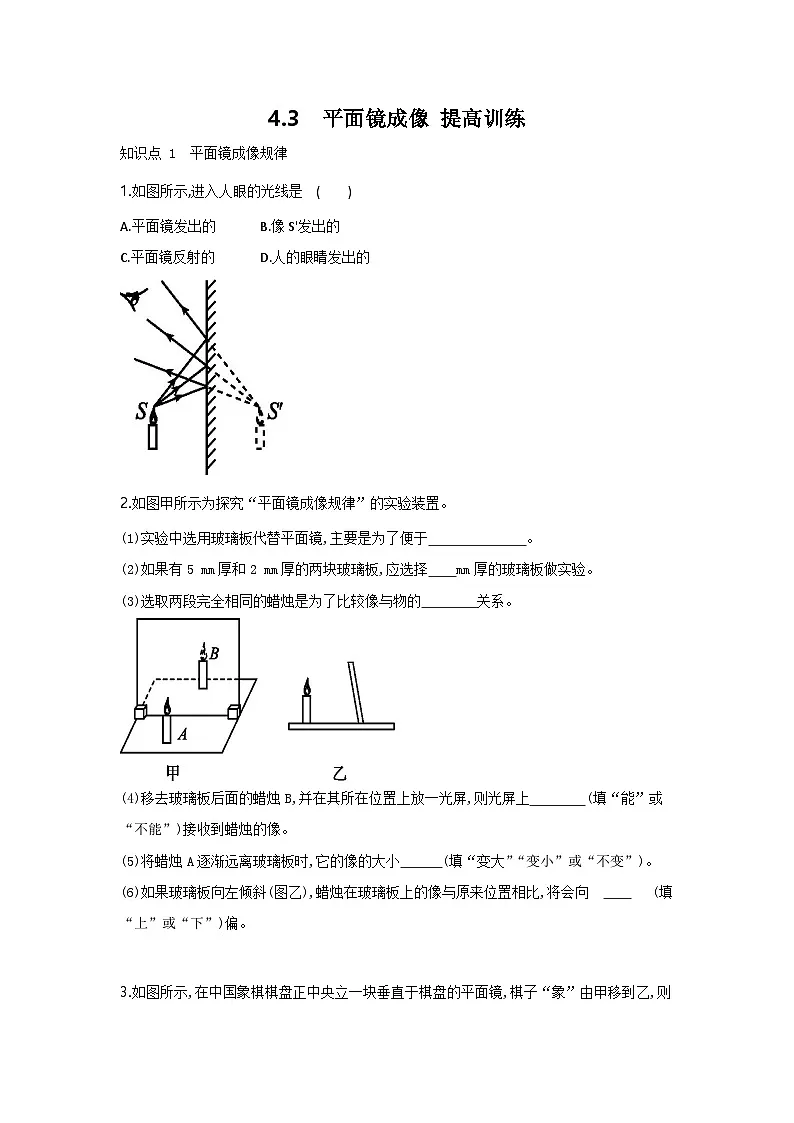

1.如图所示,进入人眼的光线是( )
A.平面镜发出的 B.像S'发出的
C.平面镜反射的 D.人的眼睛发出的
2.如图甲所示为探究“平面镜成像规律”的实验装置。
(1)实验中选用玻璃板代替平面镜,主要是为了便于 。
(2)如果有5 mm厚和2 mm厚的两块玻璃板,应选择 mm厚的玻璃板做实验。
(3)选取两段完全相同的蜡烛是为了比较像与物的 关系。
(4)移去玻璃板后面的蜡烛B,并在其所在位置上放一光屏,则光屏上 (填“能”或“不能”)接收到蜡烛的像。
(5)将蜡烛A逐渐远离玻璃板时,它的像的大小 (填“变大”“变小”或“不变”)。
(6)如果玻璃板向左倾斜(图乙),蜡烛在玻璃板上的像与原来位置相比,将会向 (填“上”或“下”)偏。

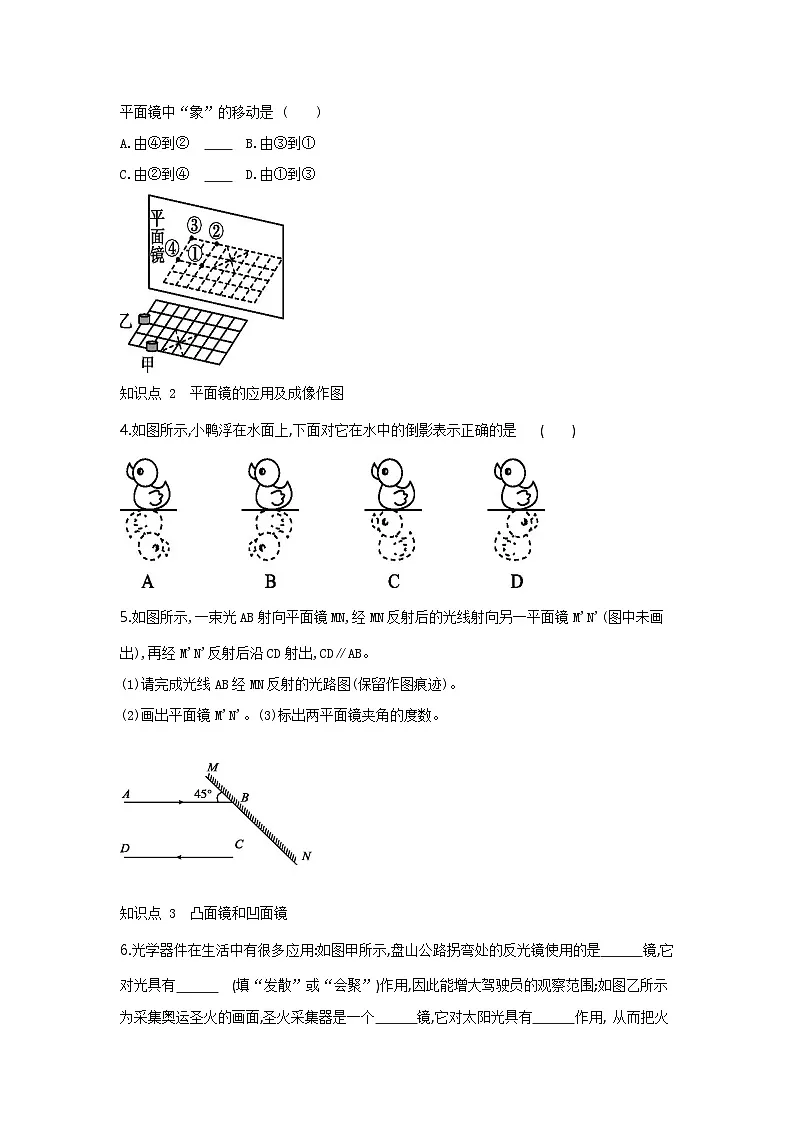

3.如图所示,在中国象棋棋盘正中央立一块垂直于棋盘的平面镜,棋子“象”由甲移到乙,则平面镜中“象”的移动是 ( )
A.由④到② B.由③到①
C.由②到④ D.由①到③
知识点 2 平面镜的应用及成像作图
4.如图所示,小鸭浮在水面上,下面对它在水中的倒影表示正确的是( )
5.如图所示,一束光AB射向平面镜MN,经MN反射后的光线射向另一平面镜M'N'(图中未画出),再经M'N'反射后沿CD射出,CD∥AB。
(1)请完成光线AB经MN反射的光路图(保留作图痕迹)。
(2)画出平面镜M'N'。(3)标出两平面镜夹角的度数。

知识点 3 凸面镜和凹面镜

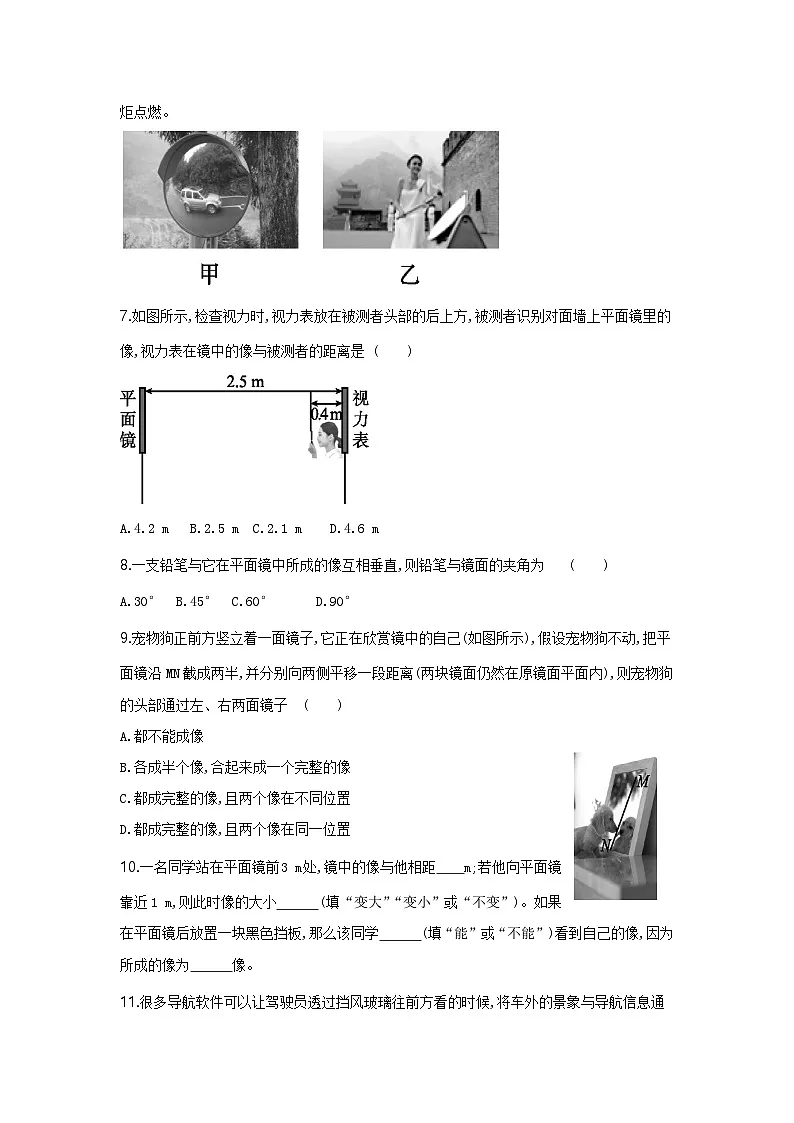

6.光学器件在生活中有很多应用:如图甲所示,盘山公路拐弯处的反光镜使用的是 镜,它对光具有 (填“发散”或“会聚”)作用,因此能增大驾驶员的观察范围;如图乙所示为采集奥运圣火的画面,圣火采集器是一个 镜,它对太阳光具有 作用, 从而把火炬点燃。

7.如图所示,检查视力时,视力表放在被测者头部的后上方,被测者识别对面墙上平面镜里的像,视力表在镜中的像与被测者的距离是 ( )
A.4.2 m B.2.5 m C.2.1 m D.4.6 m
8.一支铅笔与它在平面镜中所成的像互相垂直,则铅笔与镜面的夹角为( )
A.30°B.45°C.60°D.90°
9.宠物狗正前方竖立着一面镜子,它正在欣赏镜中的自己(如图所示),假设宠物狗不动,把平面镜沿MN截成两半,并分别向两侧平移一段距离(两块镜面仍然在原镜面平面内),则宠物狗的头部通过左、右两面镜子 ( )
A.都不能成像
B.各成半个像,合起来成一个完整的像
C.都成完整的像,且两个像在不同位置
D.都成完整的像,且两个像在同一位置
10.一名同学站在平面镜前3 m处,镜中的像与他相距 m;若他向平面镜靠近1 m,则此时像的大小 (填“变大”“变小”或“不变”)。如果在平面镜后放置一块黑色挡板,那么该同学 (填“能”或“不能”)看到自己的像,因为所成的像为 像。
11.很多导航软件可以让驾驶员透过挡风玻璃往前方看的时候,将车外的景象与导航信息通过前挡风玻璃所成的像融合在一起,如图甲所示。驾驶员不必低头,就可以看到导航信息,从而避免分散对前方道路的注意力,其原理如图乙所示。
(1)这种方法是利用 原理工作的,适合在外界亮度较 (填“亮”或“暗”)的环境中使用。
(2)该方法有一个技术难题,即挡风玻璃所成的导航图像易产生重影,影响使用效果。导航图像重影产生的原因是挡风玻璃有一定的 (填“厚度”或“透明度”)。
(3)驾驶员发现挡风玻璃所成的像过高,不便于观察,这时需要将手机屏幕沿水平方向 (填“远离”或“靠近”)挡风玻璃。
自|我|提|升|练
12.【例题】 如图所示,光源S发出的光经墙上的平面镜反射后能照亮游泳池的水面,请在图中画出能照亮游泳池水面范围的光路图。
【提示】 首先延长墙上的平面镜,然后根据平面镜成像特点作出S的 ,利用像点和平面镜的边缘作出 ,然后再确定 。
【变式】 请根据平面镜成像知识,在图中画出光源S发出的光通过平面镜MN的反射,能够照亮光屏的范围。
答案
1..C
2.确定像的位置
2
大小
不能
不变
上
3.C
4.B
5.
6. 发散
凸面
凸面
会聚
7.D
8.B
9.D
10. 6 不变 能 虚
11.光的反射
暗
厚度
靠近
12.
反射光线
像点S'
入射光线
