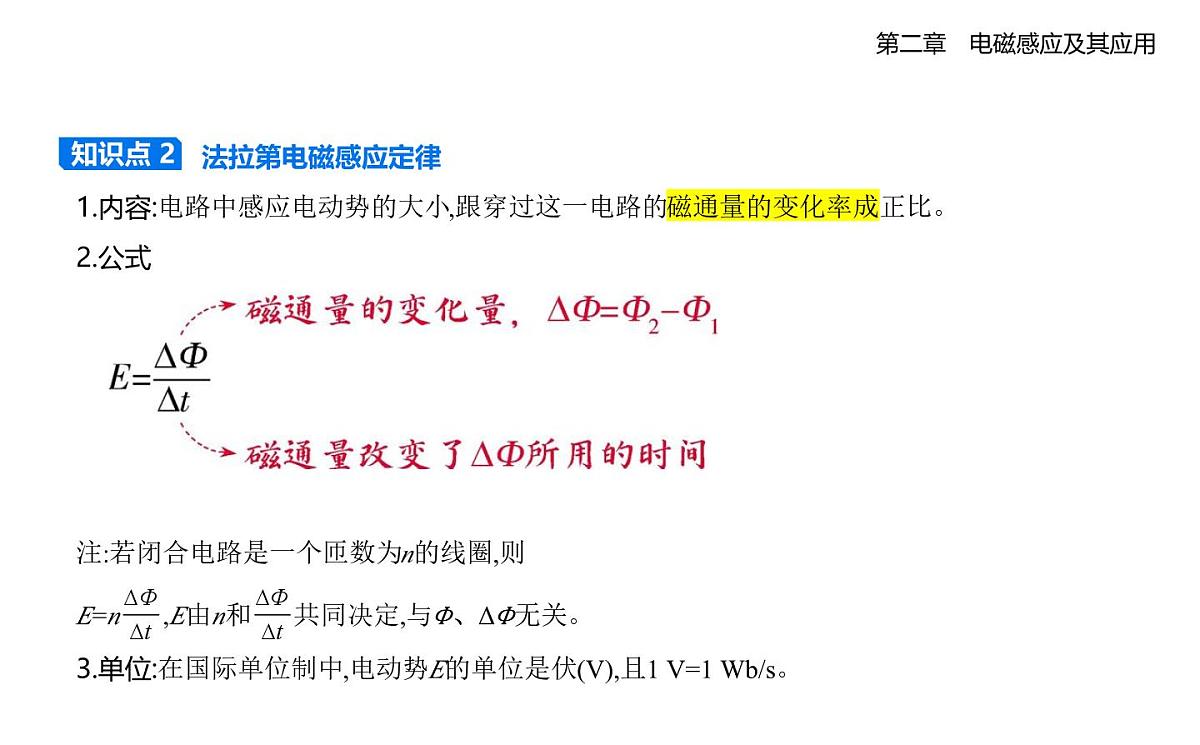

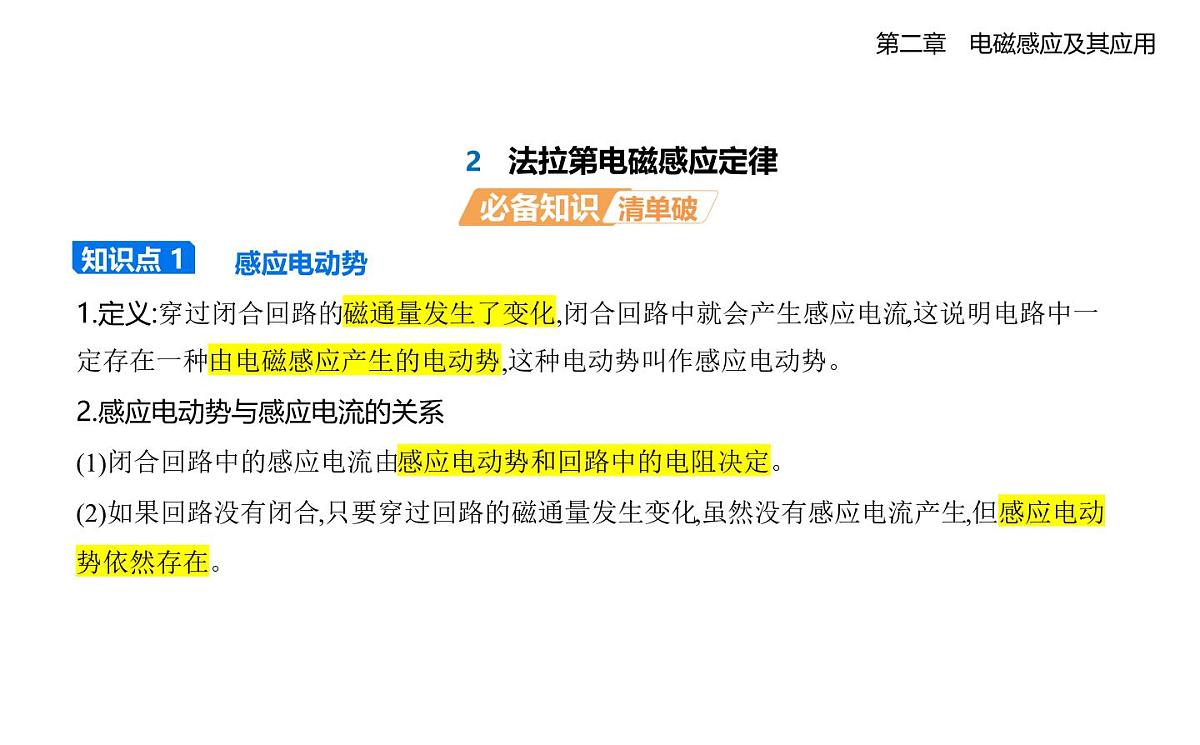

　法拉第电磁感应定律1.内容:电路中感应电动势的大小,跟穿过这一电路的磁通量的变化率成正比。2.公式 注:若闭合电路是一个匝数为n的线圈,则E=n ,E由n和 共同决定,与Φ、ΔΦ无关。3.单位:在国际单位制中,电动势E的单位是伏(V),且1 V=1 Wb/s。

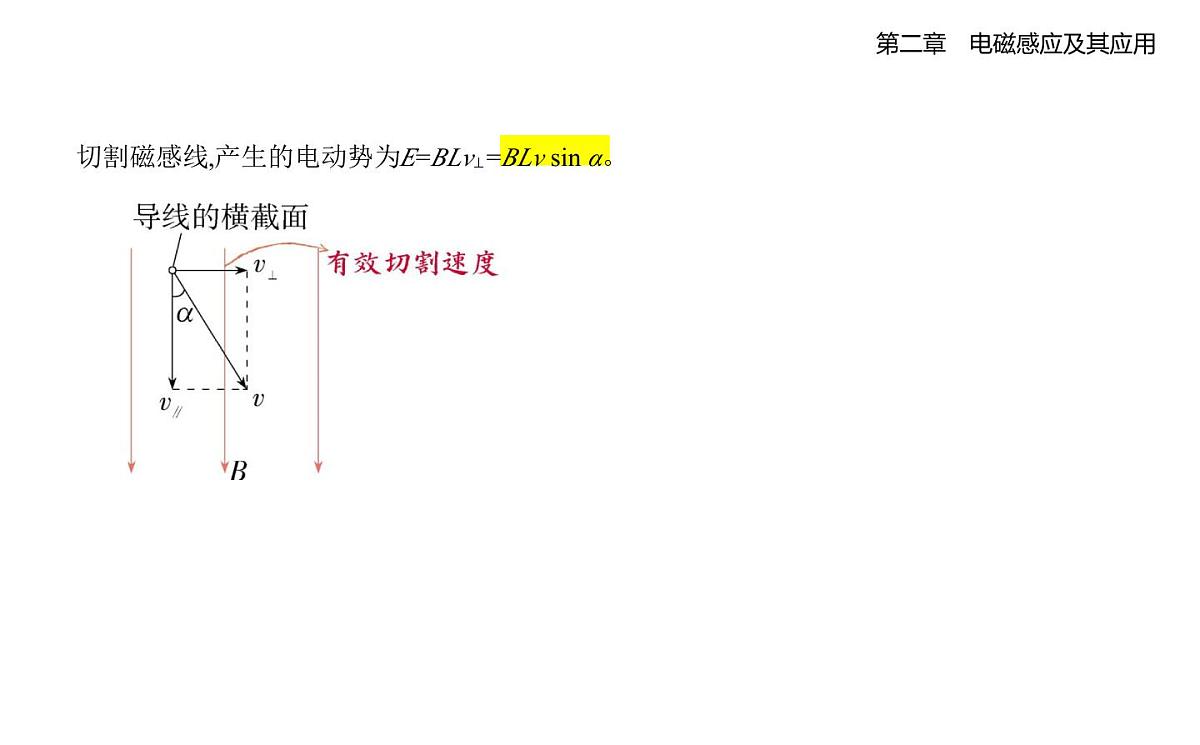

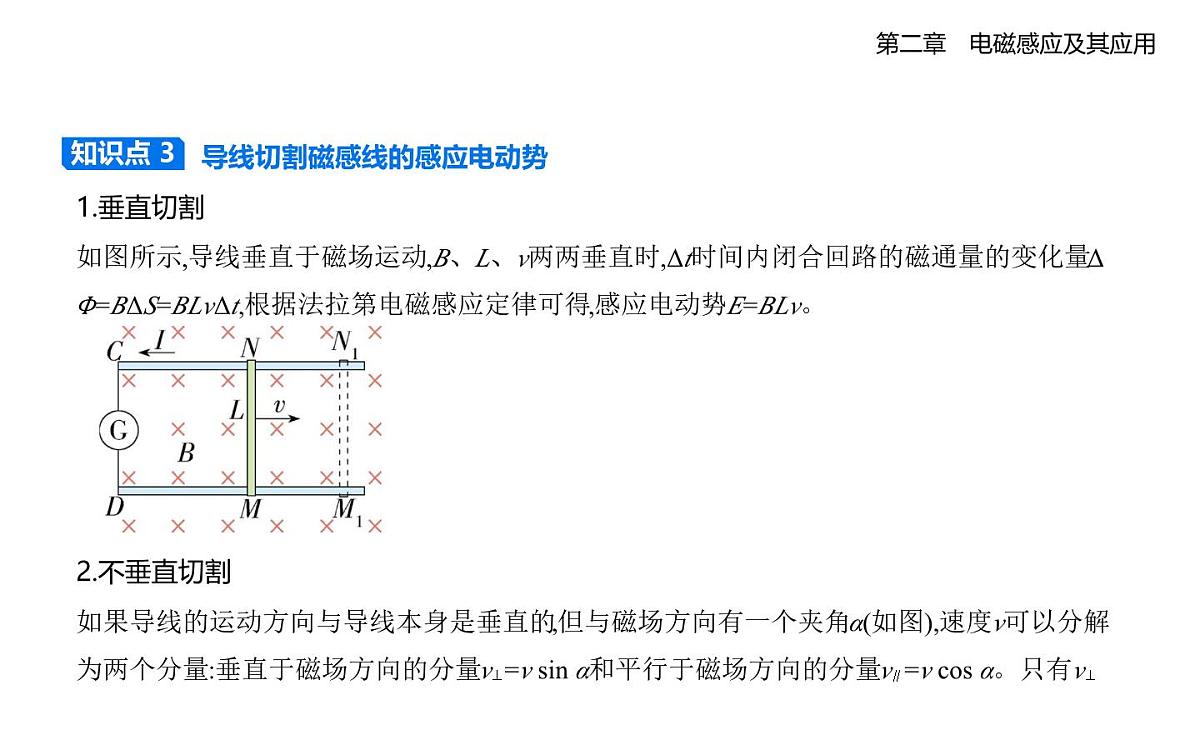

　导线切割磁感线的感应电动势1.垂直切割如图所示,导线垂直于磁场运动,B、L、v两两垂直时,Δt时间内闭合回路的磁通量的变化量Δ Φ=BΔS=BLvΔt,根据法拉第电磁感应定律可得,感应电动势E=BLv。 2.不垂直切割如果导线的运动方向与导线本身是垂直的,但与磁场方向有一个夹角α(如图),速度v可以分解 为两个分量:垂直于磁场方向的分量v⊥=v sin α和平行于磁场方向的分量v∥=v cs α。只有v⊥
切割磁感线,产生的电动势为E=BLv⊥=BLv sin α。 

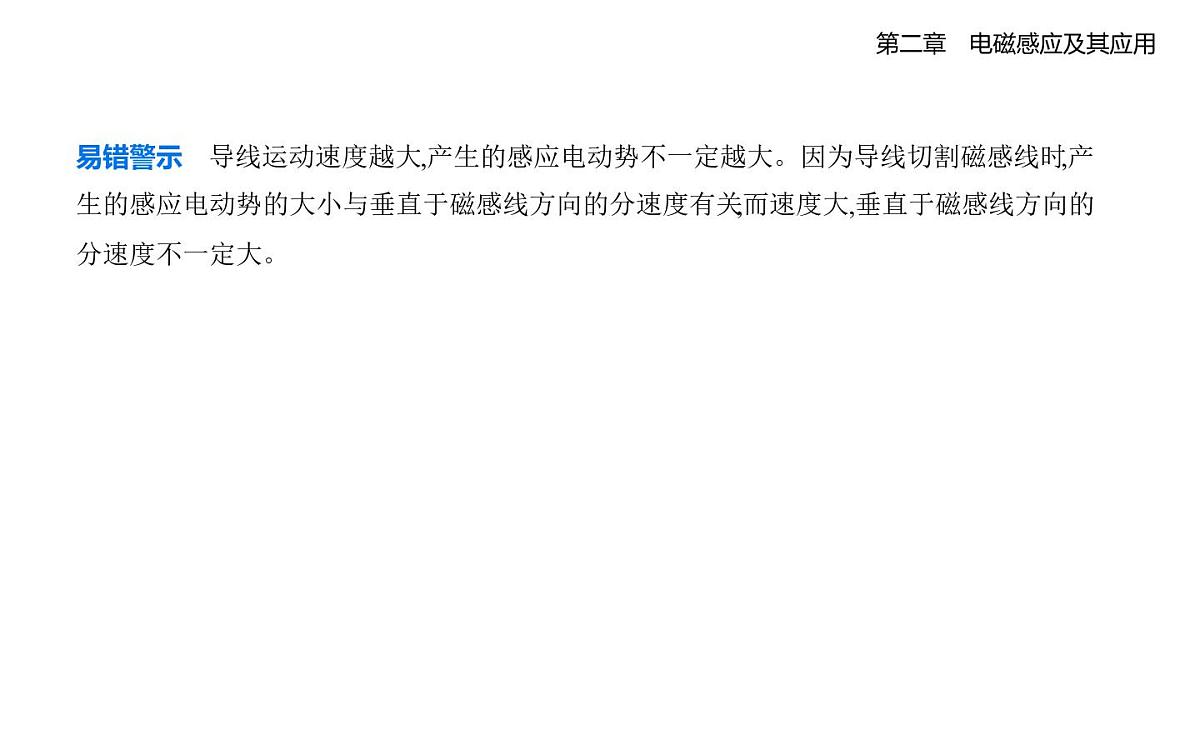

易错警示    导线运动速度越大,产生的感应电动势不一定越大。因为导线切割磁感线时,产 生的感应电动势的大小与垂直于磁感线方向的分速度有关,而速度大,垂直于磁感线方向的 分速度不一定大。

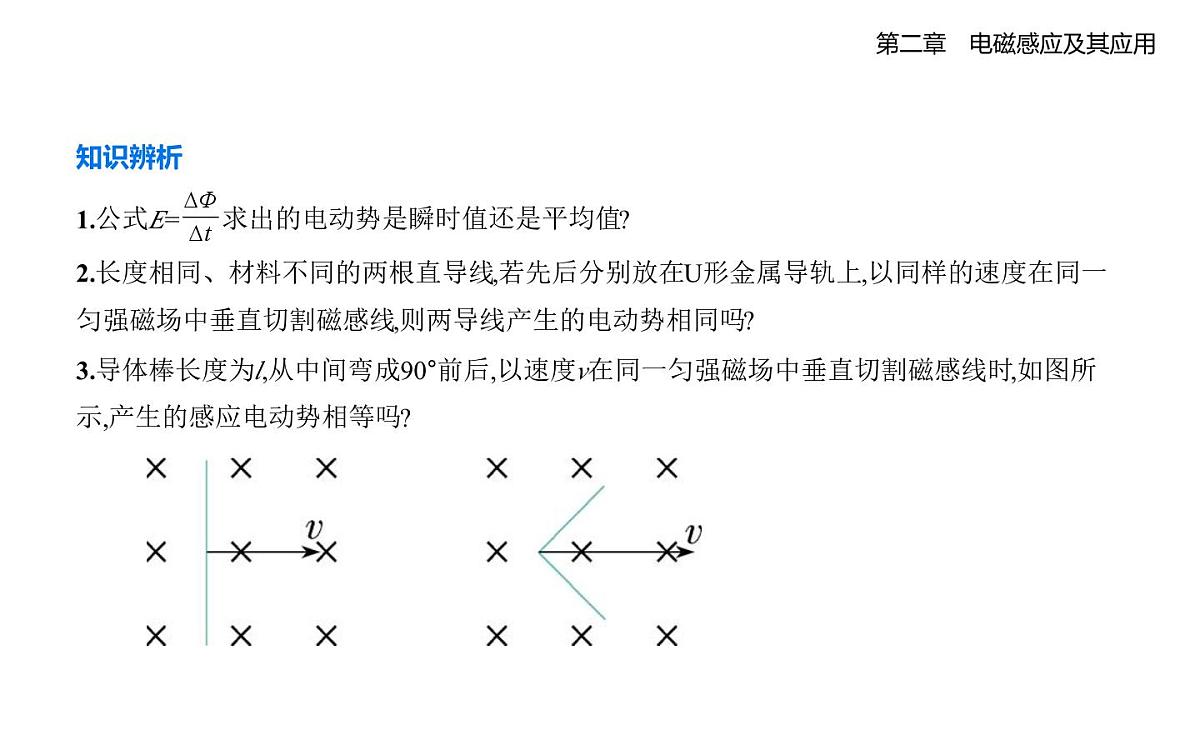

知识辨析1.公式E= 求出的电动势是瞬时值还是平均值?2.长度相同、材料不同的两根直导线,若先后分别放在U形金属导轨上,以同样的速度在同一 匀强磁场中垂直切割磁感线,则两导线产生的电动势相同吗?3.导体棒长度为l,从中间弯成90°前后,以速度v在同一匀强磁场中垂直切割磁感线时,如图所 示,产生的感应电动势相等吗? 

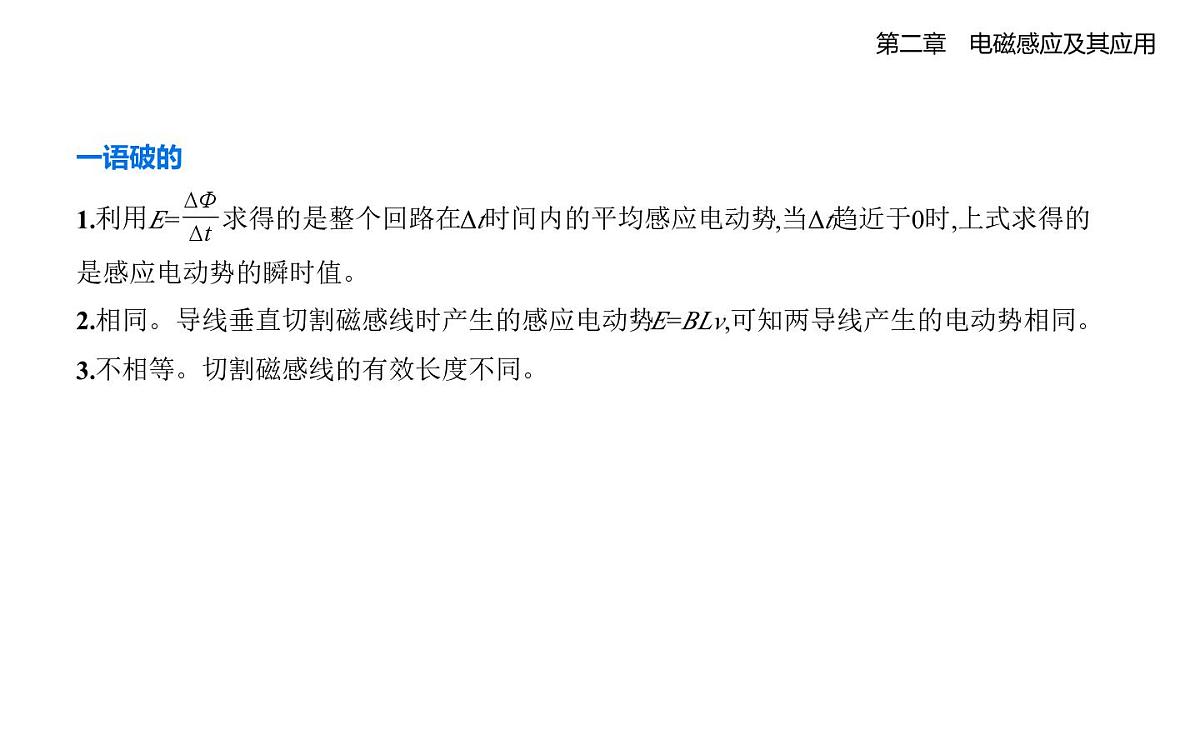

一语破的1.利用E= 求得的是整个回路在Δt时间内的平均感应电动势,当Δt趋近于0时,上式求得的是感应电动势的瞬时值。2.相同。导线垂直切割磁感线时产生的感应电动势E=BLv,可知两导线产生的电动势相同。3.不相等。切割磁感线的有效长度不同。
　对法拉第电磁感应定律的理解 

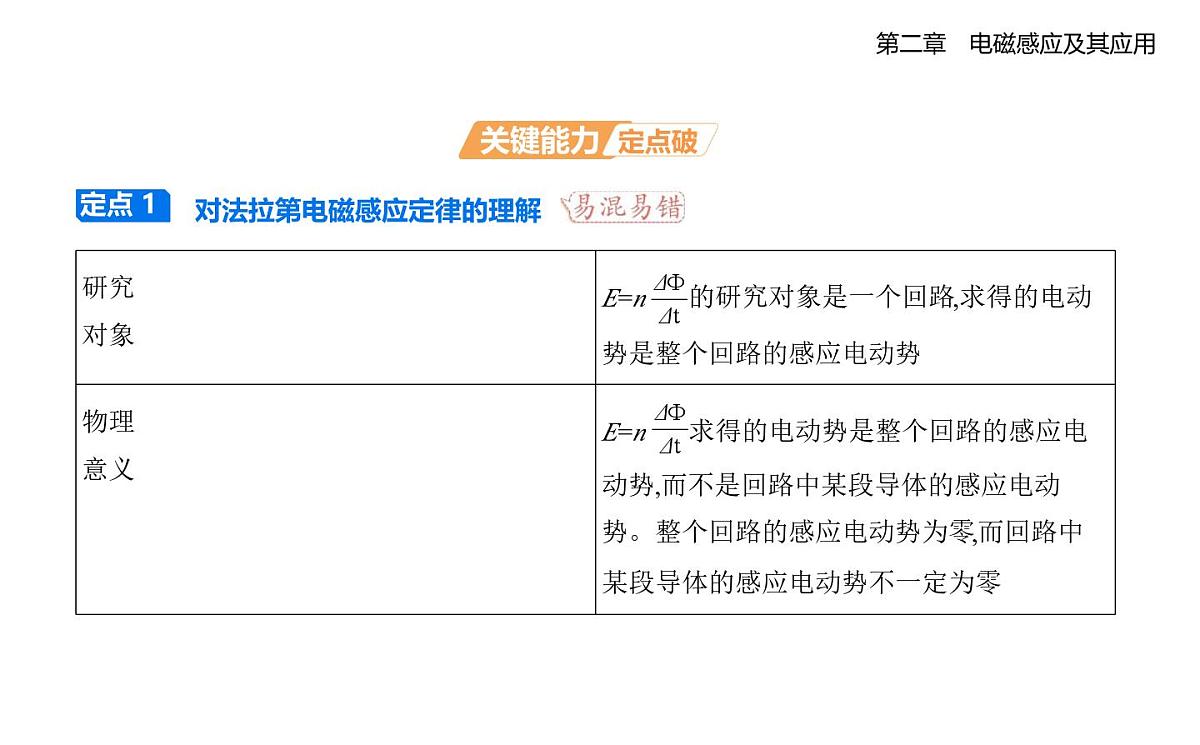

　对导体切割磁感线时产生感应电动势的理解 1.对公式E=Blv的理解在公式E=Blv中,l是指导体的有效切割长度,即导体在垂直于速度v方向上的投影长度,如图所 示的几种情况中,感应电动势都是E=Blv。公式中的v应理解为导体和磁场间的相对速度,当 导体不动而磁场运动时,也有感应电动势产生。理解该公式,需注意以下两点: (1)当v与l或v与B的夹角为θ时,公式E=Blv仍可用来求解导体切割磁感线时产生的感应电动
势,但应注意的是其中的l或v应用有效切割长度或有效切割速度。当B、l、v三个量的方向 两两相互垂直时,θ=90°,感应电动势最大;当有任意两个量的方向平行时,θ=0°,感应电动势为 0。(2)该公式可看成法拉第电磁感应定律的一个推论,通常用来求导线运动速度为v时的瞬时感 应电动势,随着v的变化,E也相应变化;若v为平均速度,则E就为平均感应电动势。2.导体棒转动垂直切割磁感线时产生感应电动势——  Bl2ω如图所示,长为l的导体棒ab绕b端在垂直于匀强磁场的平面内以角速度ω匀速转动,磁感应强 度大小为B,ab棒所产生的感应电动势大小可用以下两种方法推出。 
方法一:设经过Δt时间ab棒扫过的扇形面积为ΔS,则ΔS= lωΔt·l= l2ωΔt,穿过该扇形区域的磁通量的变化量为ΔΦ=BΔS= Bl2ωΔt,所以E= = Bl2ω。方法二:棒上各处速率不同,故不能直接用公式E=Blv求解,由v=rω可知,棒上各点的线速度跟 半径成正比,故可用棒的中点的速度作为平均切割速度代入公式计算,所以v= = = ,E=Blv= Bl2ω。根据上述推导,可得出的几个常用结论: 
(1)O点在棒的端点时,E=Bl =Blv中= Bl2ω。(2)O点在棒的中点时,E=0。(3)O点为任意点时,E= B ω- B ω。3.动生电动势电路分析(1)回路中相当于电源的部分:做切割磁感线运动的导体,导体中自由电荷所受洛伦兹力沿导 体方向的分力充当非静电力。(2)电路结构示例(如图所示)
 a.电路构成:导体棒构成内电路,内阻为导体棒电阻r,外电阻为R。b.电流方向及Uab内电路中:电流从低电势流向高电势。外电路中:电流从高电势流向低电势。故Uab>0,且Uab= R= R。
(3)电动势:大小为E=Blv,方向用右手定则判断。
典例 如图所示,一电阻为R的导线弯成边长为L的等边三角形闭合回路。虚线MN右侧有磁感 应强度大小为B的匀强磁场,方向垂直于闭合回路所在的平面向里。下列对三角形导线框以 速度v向右匀速进入磁场过程【1】的有关说法正确的是 (　    )
A.回路中感应电流的方向为顺时针方向B.回路中感应电动势的最大值【2】E= BLvC.整个过程,通过导线横截面的电荷量【3】是 D.导线所受安培力的大小可能不变
信息提取    【1】只有进入,没有穿出磁场的过程。【2】当导线框一半进入磁场时,切割磁感线的有效长度最大,感应电动势最大。【3】整个过程通过导线横截面的电荷量q= Δt= Δt= Δt= 。 
思路点拨    (1)根据楞次定律【4】,得出回路中感应电流的方向;(2)根据几何关系【5】,得出切割磁感线的最大有效长度,再由E=Blv【6】,得出感应电动势的最大值;
(3)根据欧姆定律【7】得出电流,根据电流的定义式I= 【8】,得出通过导线横截面的电荷量;(4)根据安培力公式F=BIl【9】,得出导线所受安培力是否变化。
解析    在进入磁场的过程中,穿过闭合回路的磁通量增加,根据楞次定律结合安培定则,闭合 回路中产生的感应电流方向为逆时针方向,选项A错误(由【4】得到);当导线框一半进入磁 场时,切割磁感线的有效长度最大,为L sin 60°= L,感应电动势的最大值E= BLv,选项B正确(由【5】【6】得到);整个过程,平均感应电动势 = ,平均电流 = = (由【7】得到),通过导线横截面的电荷量q= Δt= = = ,C错误(由【8】得到);在进入磁场的过程中,导线切割磁感线的有效长度发生变化,产生的感应电动势和感应电流大小变化,根据 安培力公式F=BIl= 可知,导线所受安培力大小一定变化,选项D错误(由【9】得到)。故选B。
　 电磁感应中的电路问题 1.电磁感应中的电路问题 2.解决电磁感应中电路问题的一般步骤
(1)用法拉第电磁感应定律、楞次定律和安培定则确定感应电动势的大小和方向。(2)画等效电路图。(3)运用闭合电路欧姆定律,串、并联电路的性质等求解。3.与上述问题相关的几个知识点 
典例 如图甲所示,面积为0.2 m2的100匝线圈处在匀强磁场中,线圈电阻r=4 Ω,磁场方向垂直 于线圈平面向里,已知磁感应强度随时间变化的规律如图乙所示【1】,定值电阻R=6 Ω,将开关S 闭合,则0~5 s内 (　    ) 甲 乙
A.线圈产生的感应电动势均匀增大B.a、b两点间电压【2】Uab=1.2 VC.线圈上产生的热量【3】为2 JD.将开关S断开,a、b两点间电压Uab=-2 V
信息提取    【1】斜率k= 恒定,感应电动势E=n =n =nkS;【2】线圈相当于电源,在电源内部,电流从负极流向正极;【3】线圈产生的热量,相当于电源内阻产生的热量。 
思路点拨    解答本题的思路如下:(1)根据法拉第电磁感应定律【4】可得E=n =n =nkS,确定线圈的感应电动势;(2)根据楞次定律结合安培定则【5】,得出感应电流方向,得出a、b两点电势的高低;(3)根据闭合电路欧姆定律I= 【6】,得出回路电流,根据焦耳定律Q=I2rt【7】,得出线圈上产生 的热量;(4)开关S闭合,a、b间电压是路端电压,开关S断开,a、b间电压是电源电动势。
解析    B-t图线是一条倾斜直线,斜率恒定,斜率k= =  T/s=0.1 T/s(由【1】得到),线圈的感应电动势E=n S=100×0.1×0.2 V=2 V,保持恒定,A错误(由【4】得到);电路中的电流为I= =  A=0.2 A(由【6】得到),根据楞次定律结合安培定则,线圈中产生逆时针方向的感应电流,线圈相当于电源,在电源内部,电流从负极流向正极,则a点电势低于b点电势,a、b 两点间电压Uab=-IR=-0.2×6 V=-1.2 V,B错误(由【2】【5】得到);线圈上产生的热量为Q=I2rt =0.22×4×5 J=0.8 J,C错误(由【3】【7】得到);将开关S断开,a、b两点间电压Uab=-E=-2 V,D正 确;故选D。
电磁感应中的动力学问题 1.通电导体在磁场中受到安培力作用,电磁感应问题往往和力学问题联系在一起。解决的基 本方法如下: 
2.理解电磁感应问题中的两个研究对象及其相互制约关系 3.领会力与运动的动态关系
 4.电磁感应中动力学临界问题的解题思路
5.求解基本步骤(1)明确研究对象和物理过程,即研究哪段导体在哪一过程切割磁感线。(2)根据导体运动状态,应用法拉第电磁感应定律和楞次定律求出感应电动势的大小和方向。
(3)画出等效电路图,应用闭合电路欧姆定律求回路中的感应电流。(4)分析导体的受力情况,要特别注意安培力的方向。(5)列出动力学方程或平衡方程求解。
6.电磁感应中的“杆+导轨”模型
典例 如图甲所示,两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上,两导 轨间距为L,M、P两点间接有阻值为R的定值电阻,一根质量为m的均匀直金属杆ab放在两导 轨上,并与导轨垂直,整套装置处于磁感应强度为B的匀强磁场中,磁场方向垂直于导轨平面 向下,导轨和金属杆的电阻可忽略,让ab杆沿导轨由静止开始下滑【1】,导轨和金属杆接触良好, 不计它们之间的摩擦【2】。(重力加速度为g) 甲
     乙(1)由b向a方向看到的装置如图乙所示,请在此图中画出ab杆下滑过程中的受力示意图;(2)在加速下滑过程中,当ab杆的速度大小为v时【3】,求此时ab杆中的电流大小及其加速度的 大小;(3)求在下滑过程中,ab杆可以达到的速度最大值【4】。
信息提取    【1】金属杆ab做初速度为零的加速运动。【2】金属杆ab运动过程中仅受重力、安培力和导轨的支持力作用。【3】可获取ab杆的感应电动势大小,进而求得感应电流大小,及ab杆所受的安培力大小。【4】ab杆的速度最大时,加速度为零。
思路点拨    根据右手定则和左手定则【5】分析金属杆ab中的感应电流的方向以及安培力的方 向,作金属杆的受力分析图,结合法拉第电磁感应定律【6】和牛顿第二定律【7】分析计算。
解析    (1)对金属杆ab受力分析,受重力mg,方向竖直向下,导轨的支持力FN,方向垂直于导轨 平面向上,以及安培力F安,方向沿导轨向上,由b向a方向看的受力示意图如图(由【2】【5】得 到)。 (2)当ab杆的速度大小为v时,产生的感应电动势E=BLv,则此时电路中的电流I= = ,ab杆受到的安培力F安=BIL= (由【3】【6】得到),根据牛顿第二定律,有mg sin θ-F安=ma(由【7】得到),
联立各式得a=g sin θ- 。(3)当安培力与重力沿导轨向下的分力平衡时,ab杆的速度最大,此时a=0,设最大速度为vm,有 mg sin θ= ,解得vm= (由【4】【6】【7】得到)。
答案    (1)见解析图(2)     g sin θ- (3) 
电磁感应中的能量和动量问题1.电磁感应中的功能关系(1)电磁感应过程总是伴随着能量的转化,产生电磁感应现象的过程是克服安培力做功的过 程,导体切割磁感线的过程中,回路中产生感应电流,机械能转化为电能;磁通量变化的过程中 产生感应电流,磁场能转化为电能;电流通过导体受到安培力的作用或通过电阻发热,电能转 化为机械能或内能。(2)能量转化及焦耳热的求法①能量转化 
②求解焦耳热Q的三种方法 (3)求解电能的思路若电流恒定,可以根据电路结构及W=UIt或Q=I2Rt直接计算。若电流变化,则:①利用克服安培 力做功求解,电磁感应中产生的电能等于克服安培力做的功;②利用能量守恒或功能关系求
解,若只有电能和机械能的转化,机械能的减少量等于产生的电能。2.动量定理在电磁感应现象中的应用(1)运动过程分析导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时,经历一个动态变 化过程再趋于一个稳定状态。动态分析的基本思路如下: 
(2)动量定理在电磁感应现象中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时,安培力的冲量为I安=Bl Δt=Blq,通过导体棒或金属框的电荷量为q= Δt= Δt=n Δt=n ,磁通量变化量ΔΦ=BΔS=Blx。如果安培力是导体棒或金属框受到的合力,则I安=mv2-mv1。当题目中涉及速度v、电荷量q、运动时间t、位移x时用动量定理求解更方便。3.动量守恒定律在电磁感应现象中的应用在双金属棒切割磁感线的系统中,双金属棒和导轨构成闭合回路,安培力充当系统内力,如果 两安培力等大反向,且它们受到的外力的合力为0,则满足动量守恒条件,运用动量守恒定律求 解比较方便。
典例 (多选)如图所示,电阻不计的两平行光滑金属导轨固定在竖直平面内,导轨上、下两端 分别连接阻值为R1=0.6 Ω、R2=1.2 Ω的定值电阻【1】,两导轨之间的距离为L=1 m。矩形区域 abcd内存在磁感应强度大小为B=1 T、方向垂直于纸面向里的匀强磁场,ab、cd之间的距离 为h1=1.5 m。在cd下方有一垂直于导轨、长为L的导体棒MN,其质量为m=2 kg,电阻为r=0.1 Ω,最初MN与cd之间的距离为h2=2 m,导体棒在竖直向上的恒力F=28 N的作用下由静止开始 运动。已知MN与导轨始终垂直且接触良好,取重力加速度g=10 m/s2。则导体棒MN在磁场中 运动【2】的过程中 (　    )A.导体棒MN两端的电势差【3】UMN=0.8 V
B.导体棒MN的热功率【4】为6.4 WC.R1上产生的焦耳热为8 JD.流过R2的电荷量为1 C
信息提取    【1】由题图可知R1、R2并联。【2】MN切割磁感线,相当于电源,等效电路如图。 【3】M、N两端电势差的绝对值等于路端电压。【4】即导体棒MN自身电阻发热的功率,而不是作为电源的总功率。
