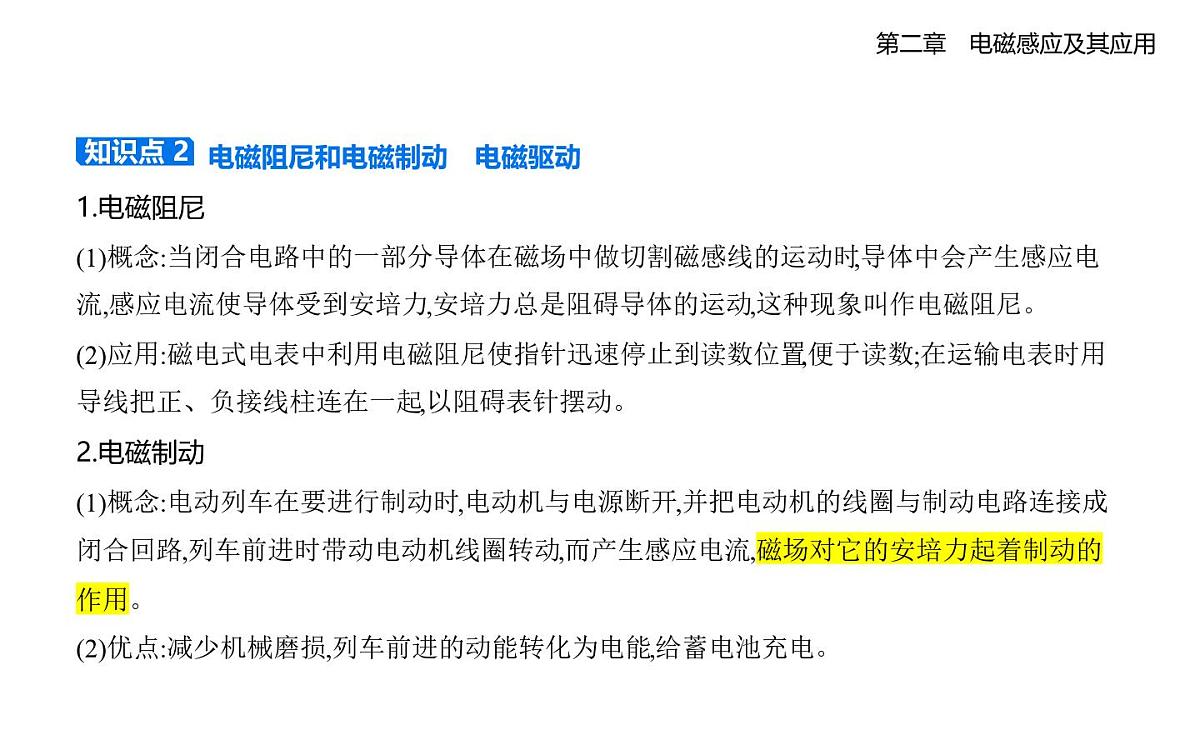

　电磁阻尼和电磁制动　电磁驱动1.电磁阻尼(1)概念:当闭合电路中的一部分导体在磁场中做切割磁感线的运动时,导体中会产生感应电 流,感应电流使导体受到安培力,安培力总是阻碍导体的运动,这种现象叫作电磁阻尼。(2)应用:磁电式电表中利用电磁阻尼使指针迅速停止到读数位置,便于读数;在运输电表时用 导线把正、负接线柱连在一起,以阻碍表针摆动。2.电磁制动(1)概念:电动列车在要进行制动时,电动机与电源断开,并把电动机的线圈与制动电路连接成 闭合回路,列车前进时带动电动机线圈转动,而产生感应电流,磁场对它的安培力起着制动的 作用。(2)优点:减少机械磨损,列车前进的动能转化为电能,给蓄电池充电。

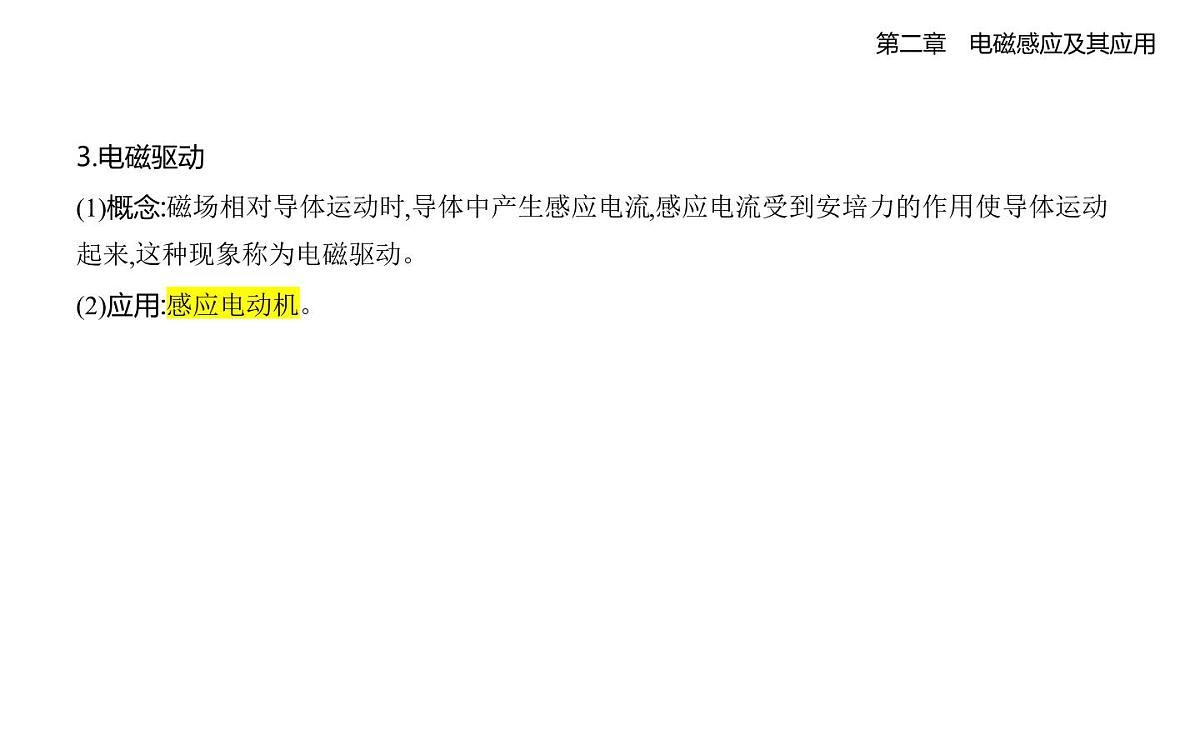

3.电磁驱动(1)概念:磁场相对导体运动时,导体中产生感应电流,感应电流受到安培力的作用使导体运动 起来,这种现象称为电磁驱动。(2)应用:感应电动机。

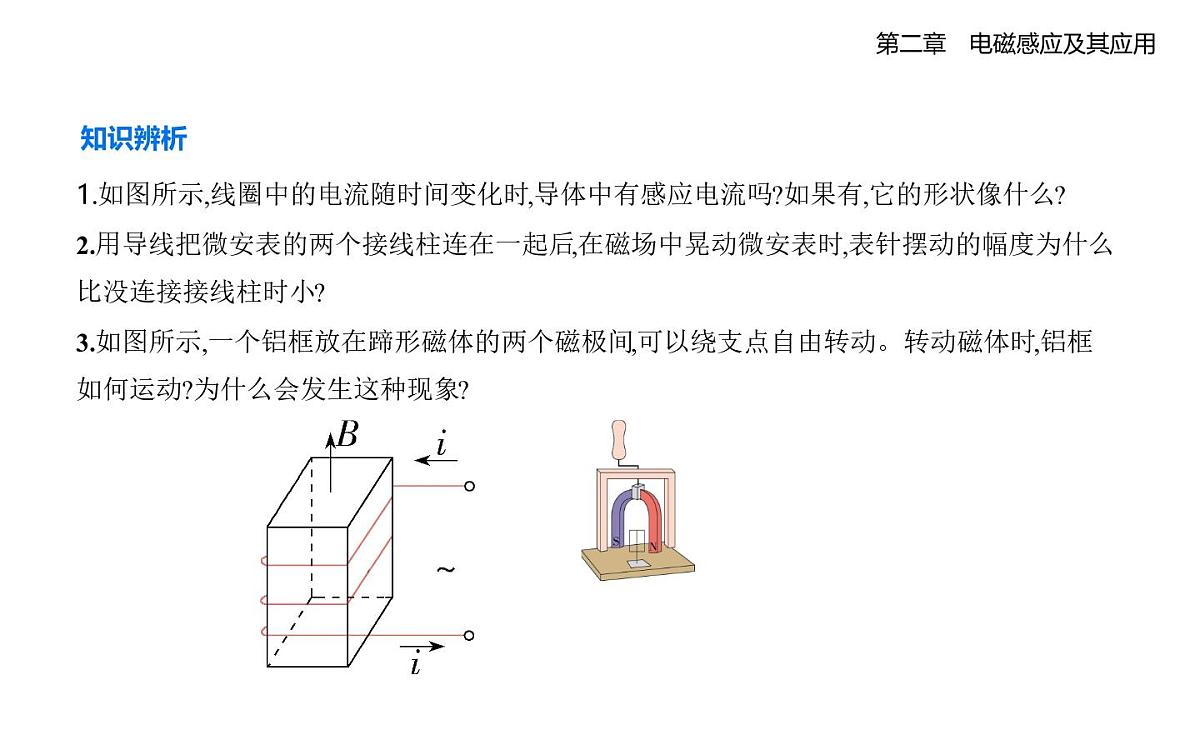

1.如图所示,线圈中的电流随时间变化时,导体中有感应电流吗?如果有,它的形状像什么?2.用导线把微安表的两个接线柱连在一起后,在磁场中晃动微安表时,表针摆动的幅度为什么 比没连接接线柱时小?3.如图所示,一个铝框放在蹄形磁体的两个磁极间,可以绕支点自由转动。转动磁体时,铝框 如何运动?为什么会发生这种现象? 

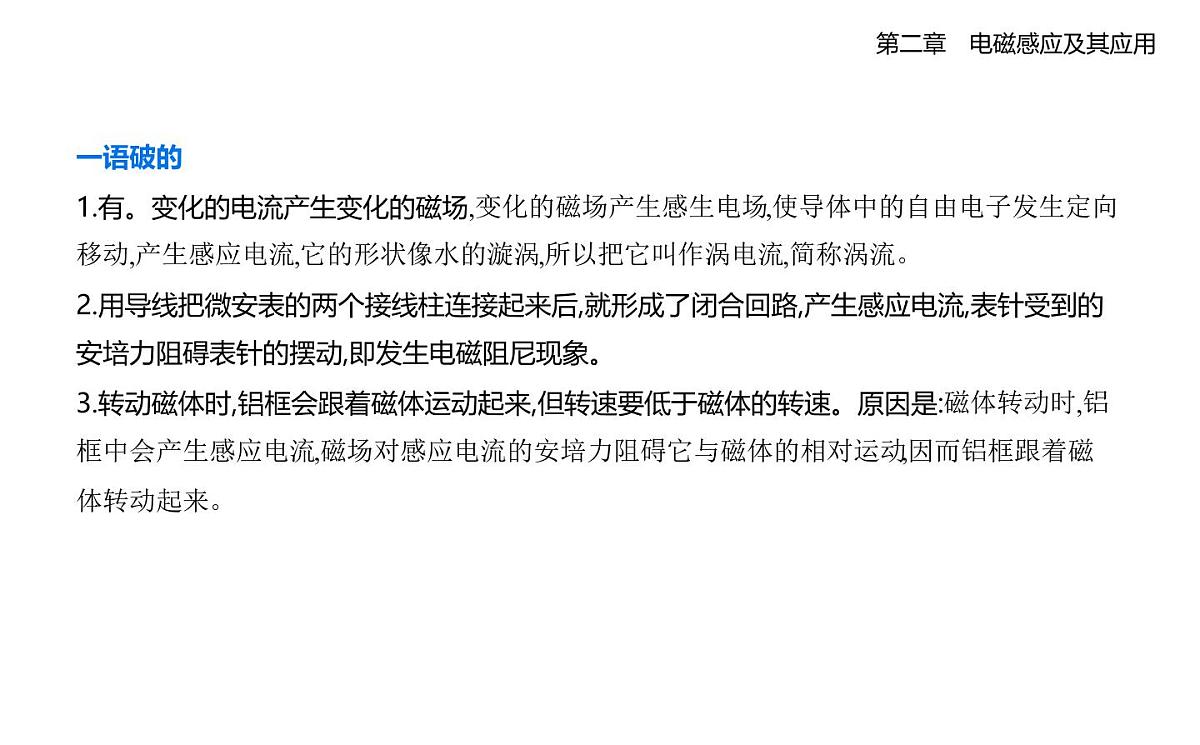

一语破的1.有。变化的电流产生变化的磁场,变化的磁场产生感生电场,使导体中的自由电子发生定向 移动,产生感应电流,它的形状像水的漩涡,所以把它叫作涡电流,简称涡流。2.用导线把微安表的两个接线柱连接起来后,就形成了闭合回路,产生感应电流,表针受到的 安培力阻碍表针的摆动,即发生电磁阻尼现象。3.转动磁体时,铝框会跟着磁体运动起来,但转速要低于磁体的转速。原因是:磁体转动时,铝 框中会产生感应电流,磁场对感应电流的安培力阻碍它与磁体的相对运动,因而铝框跟着磁 体转动起来。
　对涡流的理解 1.涡流的本质涡流的本质是由于电磁感应而产生的感应电流,与一般导体或线圈的最大区别是金属块内自 成闭合回路,但它同样遵循法拉第电磁感应定律。
导师点睛    磁场变化越快 ,导体的横截面积S越大,导体材料的电阻率越小,形成的涡流就越大。产生感应电流的条件是穿过闭合回路的磁通量发生变化,产生涡流时,金属块 并没有接入闭合回路,但穿过金属块的磁通量变化时,金属块内部自成闭合回路,所以能产生 感应电流。
2.产生涡流的两种情况(1)把金属块放在变化的磁场中;(2)让金属块进出磁场或者在非匀强磁场中运动。3.能量变化伴随着涡流现象,其他形式的能转化成电能,并最终在金属块中转化为内能。(1)如果把金属块放在变化的磁场中,则磁场能转化为电能并最终转化为内能。(2)如果让金属块进出磁场或在非匀强磁场中运动,则由于克服安培力做功,金属块的机械能
转化为电能并最终转化为内能。
　电磁阻尼和电磁驱动的比较 
典例 零刻度在表盘正中间的电流计非常灵敏,通入电流后,线圈所受安培力和螺旋弹簧的弹 力作用达到平衡时,指针在示数附近摆动很难停下,使读数变得困难。在指针转轴上装上扇 形铝框或扇形铝板【1】,在合适区域加上磁场,可以解决此困难【2】。下列方案合理的是 (       )
