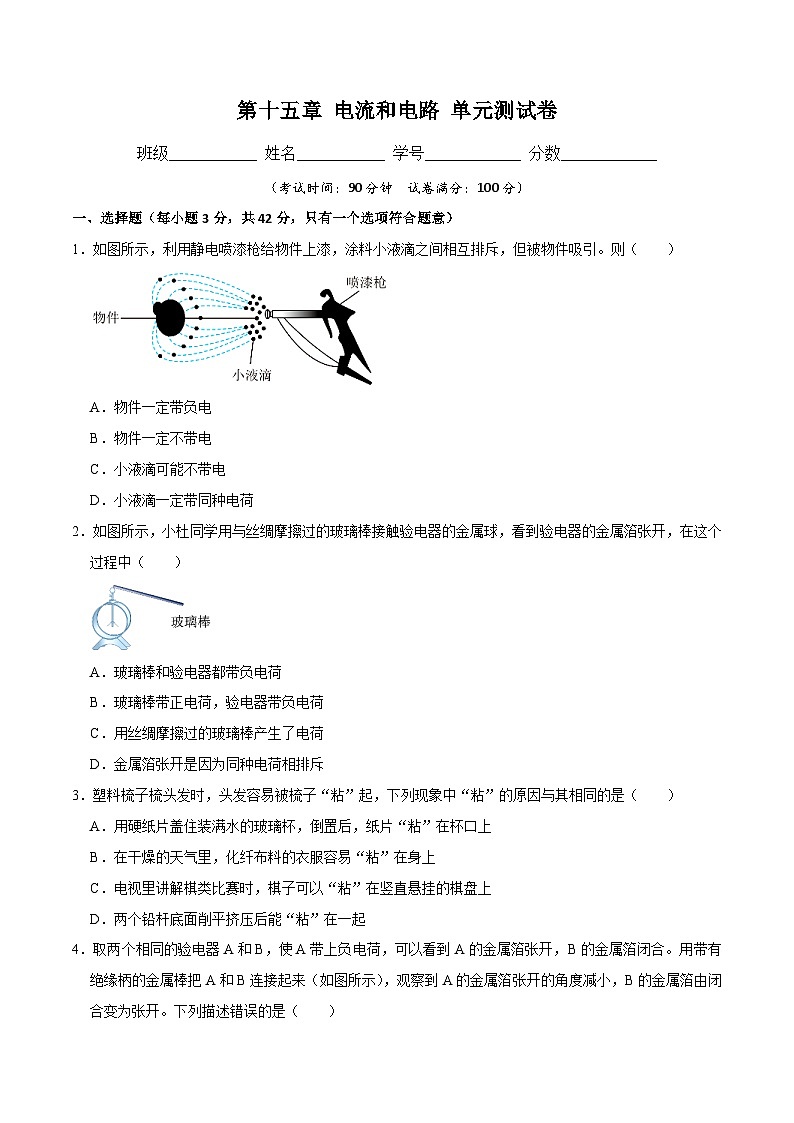

人教版九年级物理上册 第15章 电流和电路 单元测试卷

这是一份人教版九年级物理上册 第15章 电流和电路 单元测试卷，共23页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
（考试时间：90分钟 试卷满分：100分）
一、选择题（每小题3分，共42分，只有一个选项符合题意）
1．如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
2．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ ）
A．玻璃棒和验电器都带负电荷
B．玻璃棒带正电荷，验电器带负电荷
C．用丝绸摩擦过的玻璃棒产生了电荷
D．金属箔张开是因为同种电荷相排斥
3．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D．两个铅杆底面削平挤压后能“粘”在一起

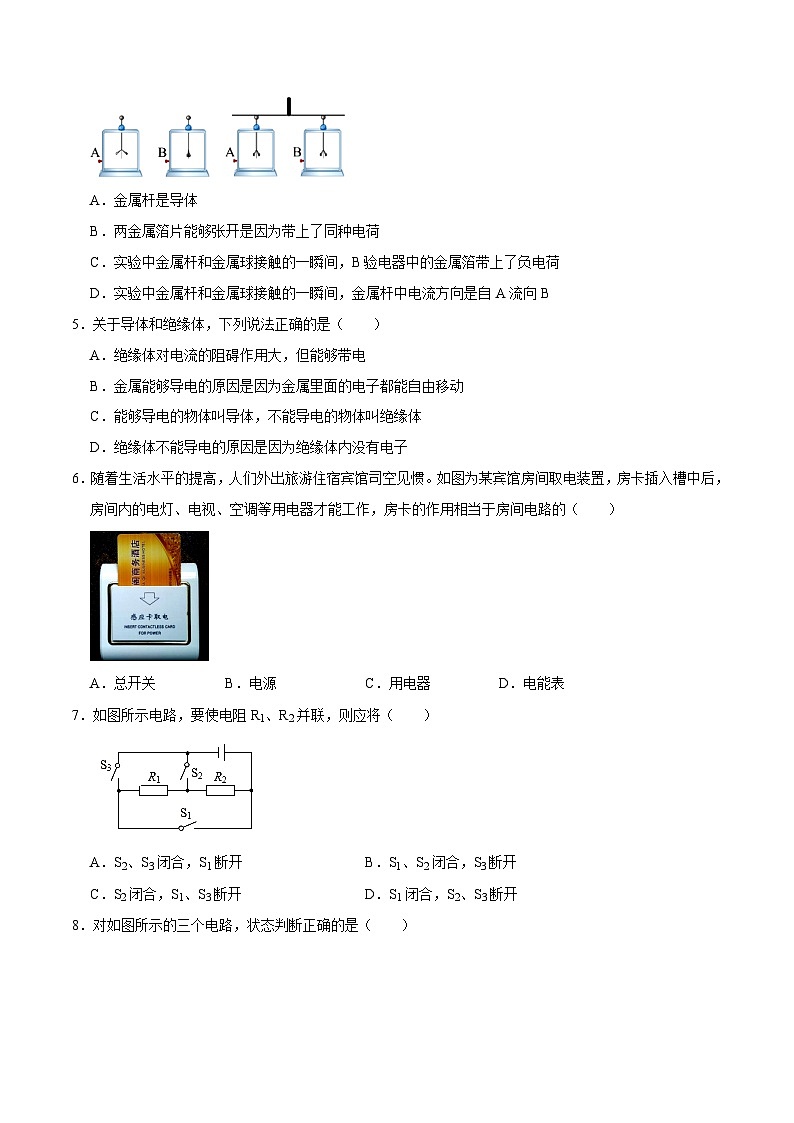

4．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是（ ）
A．金属杆是导体
B．两金属箔片能够张开是因为带上了同种电荷
C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷
D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
5．关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．金属能够导电的原因是因为金属里面的电子都能自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
6．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关B．电源C．用电器D．电能表
7．如图所示电路，要使电阻R1、R2并联，则应将（ ）
A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开
C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开
8．对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
9．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都发光
10．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（ ）
A． B． C． D．
11．图中，能直接测量通过灯L1电流的电路是（ ）
A． B． C． D．
12．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光
13．小南根据如图电路画出了如图中所示的四个对应电路图，其中正确的是（ ）
A． B． C． D．
14．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.5A 0.3AB．1.2A 0.3AC．0.3A 0.3AD．1.2A 1.2A
二、填空题（每空1分，共19分）
15．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是 。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带 电。
16．如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管的一端可以使其带电，这是 现象，再用一带负电物体靠近吸管的这一端，发现它们互相排斥，说明吸管带 （选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是 （选填“导体”或“绝缘体”）。
17．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上
电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”或“油罐到大地”）。
18．如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在 导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于 状态，此时通过指示灯的电流 （选填“大于”、“等于”或“小于”）通过播放器的电流。
19．某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是 。两灯都不亮时，a、b两点之间的电压是 V。
20．如图所示，只闭合S1，电阻R1、R2组成 电路，断开S1闭合S2、S3，电阻R1、R2组成 电路，同时闭合S1、S3，电路会形成 。
21．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 联；用移动电源为手机充电时，手机相当于电路中的 。
22．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A2测量通过灯泡 的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 （选填“变大”、“变小”或“不变”）。
三、实验探究题（每空1分，共20分）
23．在用电流表测电流的实验中：
（1）连接电路时，开关应 ，电流表应先用 量程试触；闭合开关之后发现电流表的指针偏向0刻度左边如图甲所示，这是因为 。
（2）若某同学连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 mA；
（3）只需改动一根导线就可测得干路总电流，请在图乙中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是 。
A．电流表内部开路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
24．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
25．小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 （选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是 （选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论： （只写表达式）。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是： 。
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
四、计算题（26题9分，27题10分，共19分）
26．如图所示的电路中，电流表为理想电流表，当S1断开，S2接a时，电流表的示数是0.4A。
（1）此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时通过灯L1的电流是多少？
27．认真观察图，分析并解答下面的问题：
（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
第十五章 电流和电路 单元测试卷
班级___________ 姓名___________ 学号____________ 分数____________
（考试时间：90分钟 试卷满分：100分）
一、选择题（每小题3分，共42分，只有一个选项符合题意）
1．如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；
综上分析，D正确，ABC错误。
答案：D。
2．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ ）
A．玻璃棒和验电器都带负电荷
B．玻璃棒带正电荷，验电器带负电荷
C．用丝绸摩擦过的玻璃棒产生了电荷
D．金属箔张开是因为同种电荷相排斥
解：
用丝绸摩擦过的玻璃棒带正电。
AB、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB错误；
C、摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C错误；
D、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确；
答案：D。
3．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D．两个铅杆底面削平挤压后能“粘”在一起
解：用塑料梳子梳头发时，头发容易被梳子“粘”起，是摩擦起电现象。
A、用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，此选项不符合题意；
B、在干燥的天气里，化纤布料的衣服容易“粘”在身上是摩擦起电现象，此选项符合题意；
C、电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，此选项不符合题意；
D、两个铅柱底面削平挤压后能粘在一起是分子作用力作用的结果，此选项不符合题意。
答案：B。
4．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是（ ）
A．金属杆是导体
B．两金属箔片能够张开是因为带上了同种电荷
C．实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷
D．实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
解：A、据题意可知，该金属棒能导电，所以一定是导体，故A正确；
B、验电器的原理是同种电荷相斥，故两金属箔片能够张开是因为带上了同种电荷，故B正确；
C、原来A验电器带负电，即有多余电子，B验电器不带电，即不多电子，也不少电子，所以当用金属棒连接时，一部分电子会从A运动到B，故B验电器中的金属箔由于多电子而带上了负电荷，故C正确；
D、据C可知，电子的运动方向是A到B，由于电子是负电荷，所以电流的方向是由B到A，故D错误；
答案：D。
5．关于导体和绝缘体，下列说法正确的是（ ）
A．绝缘体对电流的阻碍作用大，但能够带电
B．金属能够导电的原因是因为金属里面的电子都能自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
解：A、绝缘体对电流的阻碍作用大，不容易导电，但能带电，故A正确。
B、金属是导体，金属能够导电的原因是由于金属里面有大量的自由电子，故B错误，
C、根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故C错误；
D、绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故D错误。
答案：A。
6．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）
A．总开关B．电源C．用电器D．电能表
解：
房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路的总开关，故A正确。
答案：A。
7．如图所示电路，要使电阻R1、R2并联，则应将（ ）
A．S2、S3闭合，S1断开B．S1、S2闭合，S3断开
C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开
解：A、当闭合开关S2、S3，断开S1时，R1短路，R2接入电路，故A错误；
B、当S1、S2闭合，S3断开时，电流分两路经过两个电阻，它们并联连接，故B正确；
C、S2闭合，S1、S3断开，只有R2接入电路，故C错误；
D、S1闭合，S2、S3断开时，不能构成通路，即电路是断路，故D错误。
答案：B。
8．对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
解：
甲图电路中，由于开关断开，则是开路；
乙图电路中，由于灯泡两端并联了一根导线，直接将电源正负两极相连，则引起电源短路；
丙图电路中处处连通，则是通路。
答案：A。
9．在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都发光
解：A、闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；
B、闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B错误；
C、S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；
D、闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确。
答案：D。
10．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是（ ）
A． B． C． D．
解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联。
答案：B。
11．图中，能直接测量通过灯L1电流的电路是（ ）
A． B． C． D．
解：
A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
答案：D。
12．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光
解：A、由电路图可知，开关s1闭合，s2断开，电源外部电流流向为d→c→b→a，故A错误；
B、由电路图可知，闭合开关S1和S2，L1与L2首首相连、尾尾相连，两灯是并联的，故B正确；
C、开关s1、s2都闭合，L1与L2并联，由于不知道两灯泡的情况，不能判断通过灯泡L1的电流与通过灯泡L2电流的关系，故C错误；
D、开关s1在干路上，控制所有用电器，开关s2控制灯泡L1，故只闭合S1，灯泡L2发光，s1、s2都闭合，两灯泡都发光，只闭合s2的两灯泡都不发光，故D错误。
答案：B。
13．小南根据如图电路画出了如图中所示的四个对应电路图，其中正确的是（ ）
A． B． C． D．
解：根据实物图可知，该电路为并联电路，电流表测量通过L2的电流，开关控制干路，故A正确。
答案：A。
14．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.5A 0.3AB．1.2A 0.3AC．0.3A 0.3AD．1.2A 1.2A
解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A，故D错误；
则灯L1中的电流：
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故AC错误、B正确。
答案：B。
二、填空题（每空1分，共19分）
15．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是 带电体能够吸引轻小物体 。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带 正 电。
解：静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上。因此静电除尘的原理是带电体能够吸引轻小物体。毛皮与橡胶棒摩擦后，毛皮带正电，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带正电。
答案：带电体能够吸引轻小物体；正。
16．如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管的一端可以使其带电，这是 摩擦起电 现象，再用一带负电物体靠近吸管的这一端，发现它们互相排斥，说明吸管带 负 （选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是 绝缘体 （选填“导体”或“绝缘体”）。
解：
餐巾纸和吸管相互摩擦，通过摩擦的方式使电子发生转移，失去电子的带正电，得到电子的带负电，这种现象的本质是电子的转移，这是摩擦起电现象；
用带负电的物体靠近吸管，发现它们互相排斥，说明吸管带负电荷；
吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体。
答案：摩擦起电；负；绝缘体。
17．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上 正 电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 大地到油罐 （选填“大地到油罐”或“油罐到大地”）。
解：
汽油与油罐摩擦，油罐失去电子，油罐因缺少电子而带上正电荷；油罐带正电，自由电子通过铁链从大地移动到油罐，与正电荷中和，故铁链中自由电子定向移动方向是从大地到油罐。
答案：正；大地到油罐。
18．如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在 b 导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于 断开 状态，此时通过指示灯的电流 等于 （选填“大于”、“等于”或“小于”）通过播放器的电流。
解：由题意知，“播放器”是有电流通过时会播放音乐的装置，定时器开关应该安装在b位置；
由题意知，闭合开关S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；
到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，因串联电路中电流处处相同，故当“定时开关”处于断开状态时，通过指示灯的电流等于通过播放器的电流。
答案：b；断开；等于。
19．某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是 L2断路 。两灯都不亮时，a、b两点之间的电压是 0 V。
解：闭合开关后，发现两灯不亮；用导线连接a、b时，两灯不亮，说明ab之间是正常的，其它地方断路了，此时ab间的电压为0；连接b、c时，L1很亮，说明与导线并联部分发生了断路现象，即L2断路。
答案：L2断路；0。
20．如图所示，只闭合S1，电阻R1、R2组成 串联 电路，断开S1闭合S2、S3，电阻R1、R2组成 并联 电路，同时闭合S1、S3，电路会形成 电源短路 。
解：（1）由电路图可知，只闭合S1，断开S2 S3时，R1、R2首尾顺次连接，它们是串联的。
（2）由电路图可知，闭合S2 S3，断开S1时，R1、R2首首相连，尾尾相连，它们是并联的。
（3）由电路图可知，同时闭合开关S1和S3，电源短路，这是不允许的。
答案：串联；并联；电源短路。
21．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 并 联；用移动电源为手机充电时，手机相当于电路中的 用电器 。
解：
（1）移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
（2）用移动电源为手机充电时，手机消耗电能，则手机相当于电路中的用电器。
答案：并；用电器。
22．如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A2测量通过灯泡 L2 的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 变小 （选填“变大”、“变小”或“不变”）。
解：分析电路可知：闭合两个开关，两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；
两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。因此电流表A1的示数变小。
答案：L2；变小。
三、实验探究题（每空1分，共20分）
23．在用电流表测电流的实验中：
（1）连接电路时，开关应 断开 ，电流表应先用 大 量程试触；闭合开关之后发现电流表的指针偏向0刻度左边如图甲所示，这是因为 电流表的正负接线柱接反了 。
（2）若某同学连接的电路如图乙所示，则电流表测的是灯 L2 的电流。闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 700 mA；
（3）只需改动一根导线就可测得干路总电流，请在图乙中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；
（4）若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是 C 。
A．电流表内部开路 B．开关处接触不良
C．电流表被短路 D．电源供电不足
解：（1）连接电路时，开关应断开，为了防止电路中电流太大，电流表应先用大量程试触；
由图甲知，电流表的指针反转，说明其正负接线柱接反了；
（2）根据实物图可知，该电路为并联电路，电流表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流；
电流表的指针指示位置如图丙所示，电流表选用0～3A量程，分度值为0.1A，则所测的电流值为0.7A＝700mA；
（3）将电流表要接在干路上，即用电流表测通过L1和L2的总电流，如图所示：
（4）若闭合开关后，灯均亮，这说明电路是通路，电流表指针不发生偏转，这表明电流表被短路了，故选C。
答案：（1）断开；大；电流表的正负接线柱接反了；（2）L2；700；（3）见解答；（4）C。
24．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 不相同 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 断开 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 灯L1断路 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ 0.2 A、I＝ 1 A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 I＝I1+I2 （写关系式即可）。
（6）本次实验的不足之处是： 只做一次实验，结论具有偶然性 。
解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
（3）为保护电路安全，连接电路时，开关应断开；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
答案：（1）不相同；（2）如图；（3）断开；（4）灯L1断路；（5）0.2；1；I＝I1+I2；（6）只做一次实验，结论具有偶然性。
25．小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 C （选填“A”“B”或“C”）处的电流。
（2）请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是 A或B （选填“A”“B”或“C”）处的电流。
（3）测出A、B、C三处的电流如表所示，由此得出初步结论： IC＝IA+IB （只写表达式）。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是： 换上规格不同的灯泡多次实验 。
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
解：（1）电流表在干路上测量干路的电流，即C点的电流；
（2）让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：

（3）并联电路中，干路电流等于各支路电流的和，即IC＝IA+IB，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；
（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求即，电路如图所示：
答案：（1）C；（2）电路连接如上图：A或B；（3）IC＝IA+IB；换上规格不同的灯泡多次实验；（4）电路图如上图所示：
四、计算题（26题9分，27题10分，共19分）
26．如图所示的电路中，电流表为理想电流表，当S1断开，S2接a时，电流表的示数是0.4A。
（1）此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时通过灯L1的电流是多少？
解：（1）当开关S1断开，S2接a时，电路为L2的简单电路，电流表测量电路电流，灯泡L1为断路，因此通过L1的电流为0A，通过L2的电流为0.4A；
（2）当S1断开、S2接b时，两灯泡串联，电流表测量电路电流；
因串联电路处处电流相等，所以通过灯L1、L2的电流分别为0.2A，0.2A；
（3）当S1闭合、S2接a时，两灯泡并联，电流表测量干路电流；
因并联电路中各支路互不影响，所以通过L2的电流仍为0.4A，
又因并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流：I1＝I﹣I2＝0.9A﹣0.4A＝0.5A。
答：（1）通过灯L1的电流为0A；L2的电流为0.4A；
（2）当S1断开、S2接b时，通过灯L1、L2的电流分别是0.2A、0.2A；
（3）当S1闭合、S2接a时，通过灯L1的电流是0.5A。
27．认真观察图，分析并解答下面的问题：
（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
解：
（1）只闭合S2时，此时为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是0A；
（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2＝0.26A；
（3）若只闭合S1、S2，电流表A1的示数为0.5A，由（2）知，通过L2的电流为I2＝0.26A；
由于并联电路干路中电流等于各支路中电流之和，
则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是0A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。位置
A
B
C
电流/A
0.30
0.24
0.54
位置
A
B
C
电流/A
0.30
0.24
0.54
