湖南省衡阳市中职2024-2025学年度第二学期 高二电信专业期中测试卷（含答案）

这是一份湖南省衡阳市中职2024-2025学年度第二学期 高二电信专业期中测试卷（含答案），共12页。试卷主要包含了本试卷共 390分等内容，欢迎下载使用。

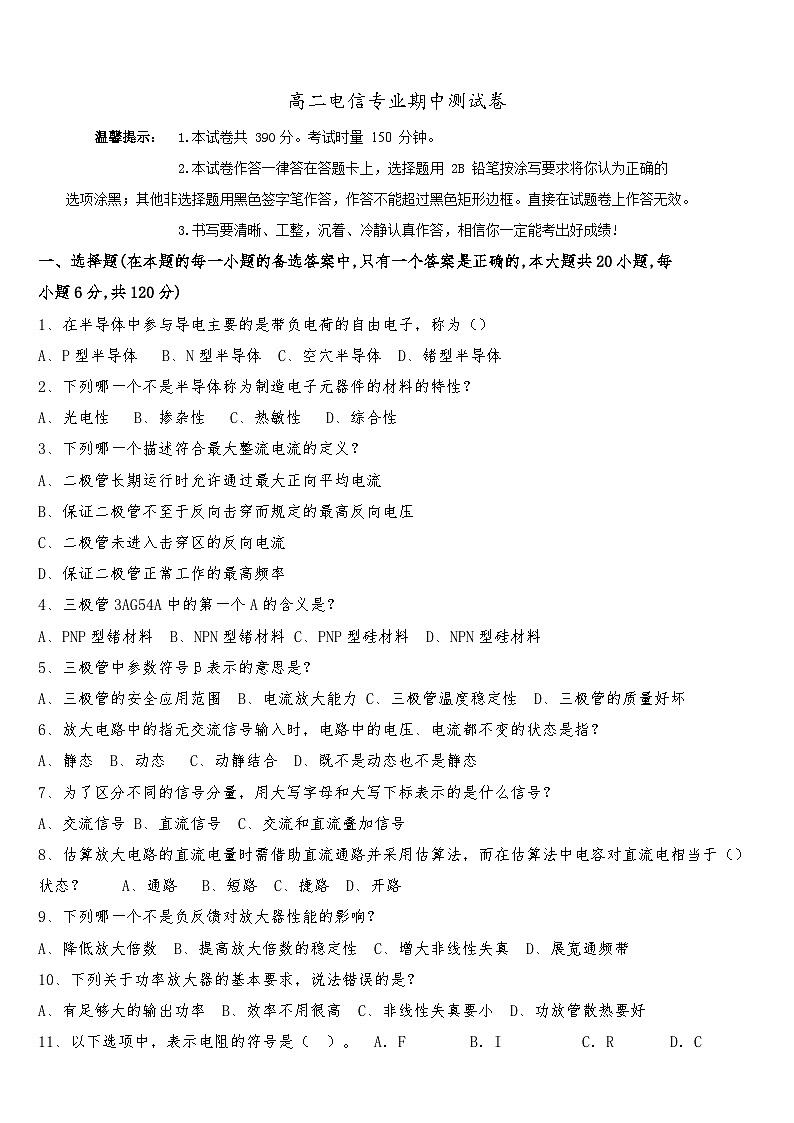

温馨提示： 1.本试卷共 390分。考试时量 150 分钟。
2.本试卷作答一律答在答题卡上，选择题用 2B 铅笔按涂写要求将你认为正确的
选项涂黑；其他非选择题用黑色签字笔作答，作答不能超过黑色矩形边框。直接在试题卷上作答无效。
3.书写要清晰、工整，沉着、冷静认真作答，相信你一定能考出好成绩!
一、选择题(在本题的每一小题的备选答案中,只有一个答案是正确的,本大题共20小题,每
小题6分,共120分)
1、在半导体中参与导电主要的是带负电荷的自由电子，称为（）
A、P型半导体 B、N型半导体 C、空穴半导体 D、锗型半导体
2、下列哪一个不是半导体称为制造电子元器件的材料的特性？
A、光电性 B、掺杂性 C、热敏性 D、综合性
3、下列哪一个描述符合最大整流电流的定义？
A、二极管长期运行时允许通过最大正向平均电流
B、保证二极管不至于反向击穿而规定的最高反向电压
C、二极管未进入击穿区的反向电流
D、保证二极管正常工作的最高频率
4、三极管3AG54A中的第一个A的含义是？
A、PNP型锗材料 B、NPN型锗材料 C、PNP型硅材料 D、NPN型硅材料
5、三极管中参数符号β表示的意思是？
A、三极管的安全应用范围 B、电流放大能力 C、三极管温度稳定性 D、三极管的质量好坏
6、放大电路中的指无交流信号输入时，电路中的电压、电流都不变的状态是指？
A、静态 B、动态 C、动静结合 D、既不是动态也不是静态
7、为了区分不同的信号分量，用大写字母和大写下标表示的是什么信号？
A、交流信号 B、直流信号 C、交流和直流叠加信号
8、估算放大电路的直流电量时需借助直流通路并采用估算法，而在估算法中电容对直流电相当于（）状态？A、通路 B、短路 C、捷路 D、开路
9、下列哪一个不是负反馈对放大器性能的影响？
A、降低放大倍数 B、提高放大倍数的稳定性 C、增大非线性失真 D、展宽通频带
10、下列关于功率放大器的基本要求，说法错误的是？
A、有足够大的输出功率 B、效率不用很高 C、非线性失真要小 D、功放管散热要好
11、以下选项中，表示电阻的符号是（ ）。A．F B．I C．R D．C

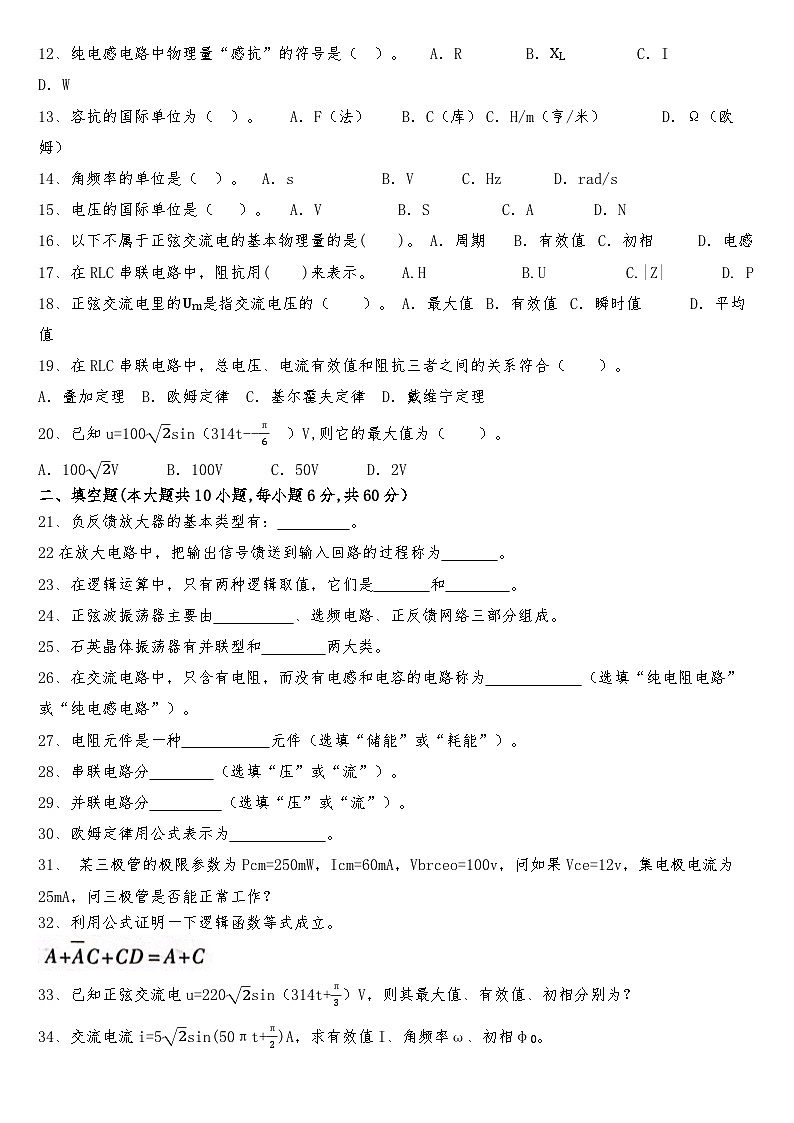

12、纯电感电路中物理量“感抗”的符号是（ ）。A．R B．XL C．I D．W
13、容抗的国际单位为（ ）。A．F（法）B．C（库）C．H/m（亨/米） D．Ω（欧姆）
14、角频率的单位是（ ）。A．s B．V C．Hz D．rad/s
15、电压的国际单位是（ ）。A．V B．S C．A D．N
16、以下不属于正弦交流电的基本物理量的是( )。A．周期B．有效值C．初相 D．电感
17、在RLC串联电路中，阻抗用( )来表示。A.H B.U C.|Z| D. P
18、正弦交流电里的Um是指交流电压的（ ）。A．最大值B．有效值C．瞬时值 D．平均值
19、在RLC串联电路中，总电压、电流有效值和阻抗三者之间的关系符合（ ）。
A．叠加定理 B．欧姆定律 C．基尔霍夫定律 D．戴维宁定理
20、已知u=1002sin（314t--π6 ）V,则它的最大值为（ ）。
A．1002V B．100V C．50V D．2V
二、填空题(本大题共10小题,每小题6分,共60分）
21、负反馈放大器的基本类型有： 。
22在放大电路中，把输出信号馈送到输入回路的过程称为 。
23、在逻辑运算中，只有两种逻辑取值，它们是 和 。
24、正弦波振荡器主要由 、选频电路、正反馈网络三部分组成。
25、石英晶体振荡器有并联型和 两大类。
26、在交流电路中，只含有电阻，而没有电感和电容的电路称为 （选填“纯电阻电路”或“纯电感电路”）。
27、电阻元件是一种 元件（选填“储能”或“耗能”）。
28、串联电路分 （选填“压”或“流”）。
29、并联电路分 （选填“压”或“流”）。
30、欧姆定律用公式表示为 。
31、 某三极管的极限参数为Pcm=250mW，Icm=60mA，Vbrce=100v，问如果Vce=12v，集电极电流为25mA，问三极管是否能正常工作？
32、利用公式证明一下逻辑函数等式成立。
33、已知正弦交流电u=2202sin（314t+π3）V，则其最大值、有效值、初相分别为？
34、交流电流i=52sin(50πt+π2)A，求有效值I、角频率ω、初相φ0。

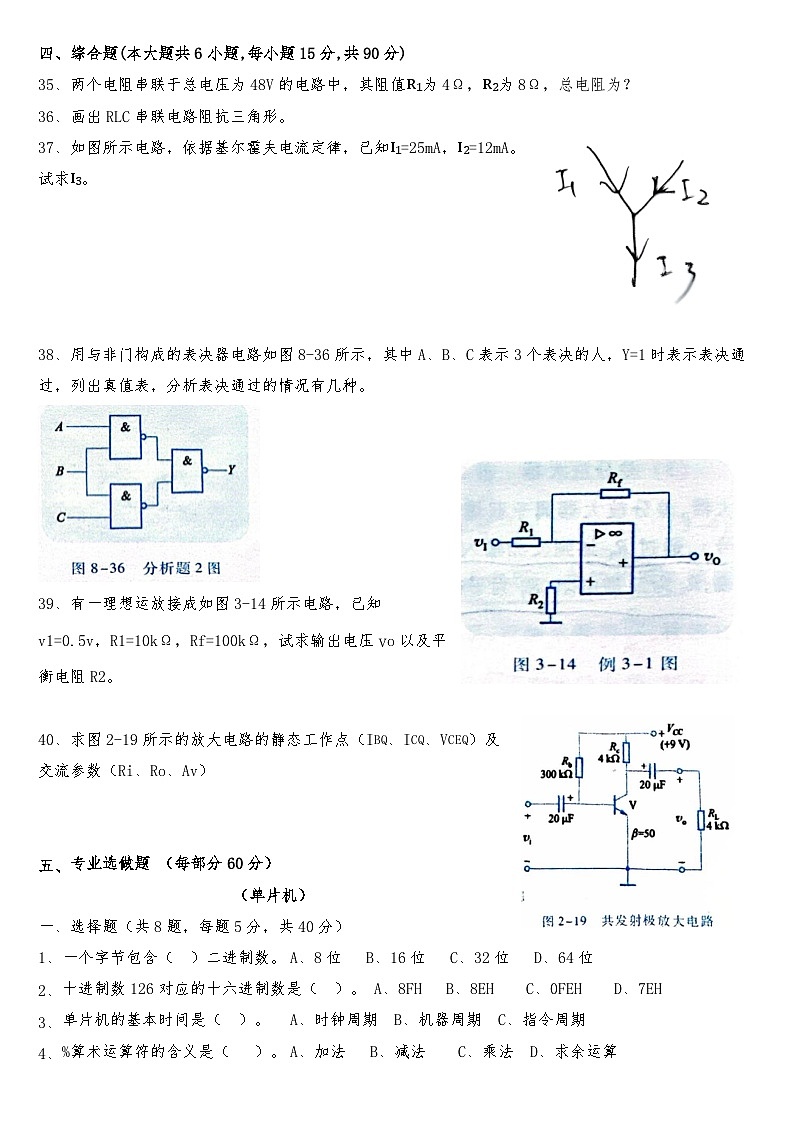

四、综合题(本大题共6小题,每小题15分,共90分)
35、两个电阻串联于总电压为48V的电路中，其阻值R1为4Ω，R2为8Ω，总电阻为？
36、画出RLC串联电路阻抗三角形。
37、如图所示电路，依据基尔霍夫电流定律，已知I1=25mA，I2=12mA。试求I3。
38、用与非门构成的表决器电路如图8-36所示，其中A、B、C表示3个表决的人，Y=1时表示表决通过，列出真值表，分析表决通过的情况有几种。
39、有一理想运放接成如图3-14所示电路，已知v1=0.5v，R1=10kΩ，Rf=100kΩ，试求输出电压v以及平衡电阻R2。
40、求图2-19所示的放大电路的静态工作点（IBQ、ICQ、VCEQ）及交流参数（Ri、R、Av）
专业选做题 （每部分60分）
（单片机）
一、选择题（共8题，每题5分，共40分）
1、一个字节包含（ ）二进制数。A、8位 B、16位 C、32位 D、64位
十进制数126对应的十六进制数是（ ）。A、8FH B、8EH C、0FEH D、7EH
单片机的基本时间是（ ）。A、时钟周期 B、机器周期 C、指令周期
%算术运算符的含义是（ ）。A、加法 B、减法 C、乘法 D、求余运算
y=x++的含义是（ ）。
A、先y=x，然后x=x+1 B、先x=x+1，然后y=x C、先y=x，然后x=x-1 D、先x=x-1，然后y=x
6、按位与运算符“&”功能是（ ）
A、有0出1，有1出0 B、相同为0，相异为1 C、有1出1，全0出0 D、有0出0，全1出1
7、流程图中长方形符号框是什么意思？（ ）A、数据框 B、判断框 C、处理框 D、起止框
8、在整型常量中，十六进制数表示方法是（ ）。
A、直接书写 B、在数值前面加 C、在数值前面加Ox D、没有要求
二、综合题
请你绘制出单向流水彩灯程序流程图（20分）
（PLC）
一、选择题（共8题，每题5分，共40分）
1、PLC的程序执行阶段是按照（ ）的顺序执行用户程序。
A.从上到下，从右到左 B.从下到上，从左到右
C.从上到下，从左到右 D.从下到上，从右到左
2、下列属于控制电器的是（ ）。 A.接触器 B.熔断器 C.刀开关 D.行程开关
3、 PLC的扫描周期中，不包括以下哪个阶段（ ）。
A.输入采样阶段 B.程序执行阶段 C.数据传输阶段 D.输出刷新阶段
4、在PLC程序中，常开触点的符号是（ ）。
A. B . C. D.
5、PLC的输出模块按输出开关器件不同可分为继电器输出、晶体管输出和（ ）。
A.晶闸管输出 B.电容输出 C.电感输出 D.电阻输出
6、PLC编程中，若要对数据进行与运算，可使用（）指令A.OR B.AND C.LD D.NOT
7、PLC程序中，定时器的计时单位不包括（ ）。A. 1ms B. 10ms C. 100ms D. 1s
8、PLC中输入映像寄存器的作用是（ ）。
A.接收外部输入设备的信号并保存 B.存放CPU运算的中间结果
C.存放程序执行的结果 D.输出控制信号到外部设备
二、综合题（共2大题，每题10分，共20分）
1.某工厂一台三相异步电动机实现电动机的长动控制，请将电路图绘制出来。（10分）
2.请根据梯形图编写出对应指令表。（10分）
（电压和电流）、（串联和并联）、（正负反馈）（交、直流）
（反馈）
（0）和（1）。
（放大电路）、
（串联型）
26-30
32、
38、
39、
40、
选做单片机
选做PLC综合分析题（二者画其一都算对）
1.
2.
题号
题型
答案
分值
1
单选
B
6
2
单选
D
6
3
单选
A
6
4
单选
A
6
5
单选
B
6
6
单选
A
6
7
单选
B
6
8
单选
D
6
9
单选
C
6
10
单选
B
6
11
单选
C
6
12
单选
B
6
13
单选
D
6
14
单选
D
6
15
单选
A
6
16
单选
D
6
17
单选
C
6
18
单选
A
6
19
单选
B
6
20
单选
A
6
选做题PLC
41
单选
C
5
42
单选
A
5
43
单选
C
5
44
单选
A
5
45
单选
A
5
46
单选
B
5
47
单选
D
5
48
单选
A
5
选做单片机
选做题PLC
41
单选
A
5
42
单选
D
5
43
单选
A
5
44
单选
D
5
45
单选
A
5
46
单选
D
5
47
单选
C
5
48
单选
C
5
