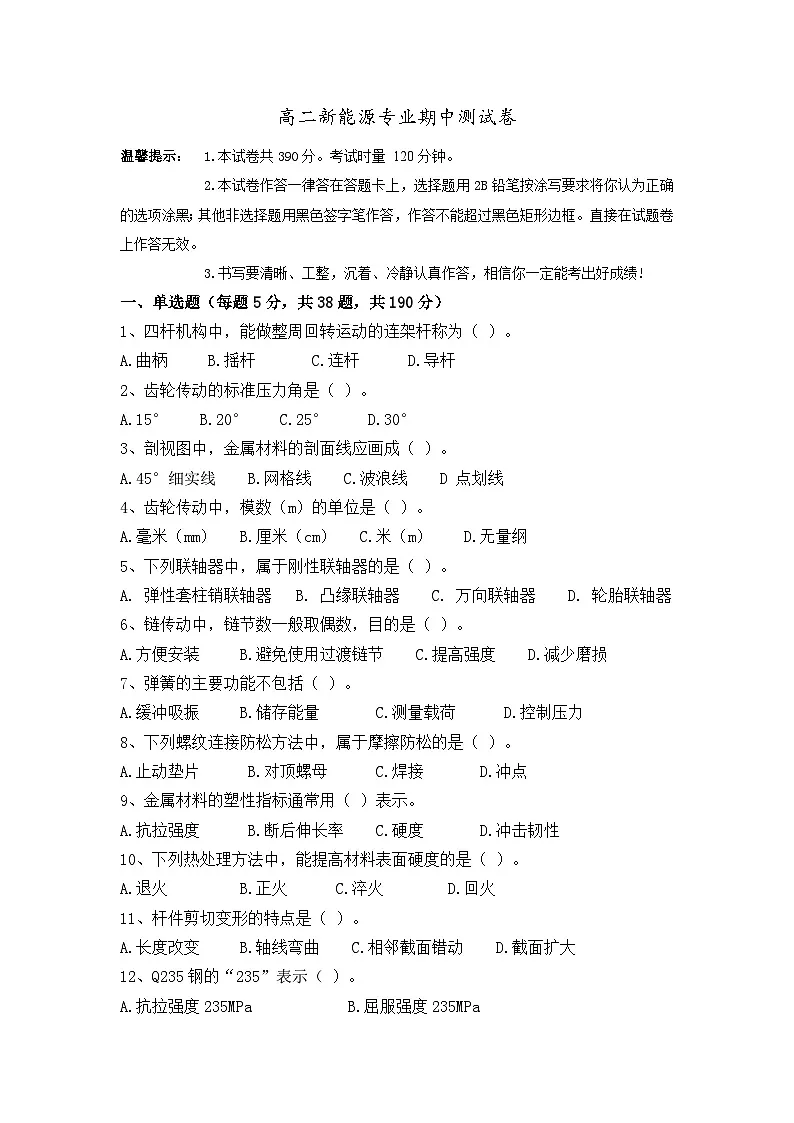

湖南省衡阳市中职2024-2025学年度第二学期 高二新能源专业期中测试卷（含答案）

这是一份湖南省衡阳市中职2024-2025学年度第二学期 高二新能源专业期中测试卷（含答案），共10页。试卷主要包含了本试卷共390分，以下选项中，表示三极管基极的是，二极管的文字符号用表示，三极管的文字符号用表示，硅管的导通电压为V，相电压用表示等内容，欢迎下载使用。
2.本试卷作答一律答在答题卡上，选择题用 2B 铅笔按涂写要求将你认为正确的选项涂黑；其他非选择题用黑色签字笔作答，作答不能超过黑色矩形边框。直接在试题卷上作答无效。
3.书写要清晰、工整，沉着、冷静认真作答，相信你一定能考出好成绩!
一、单选题（每题5分，共38题，共190分）
1、四杆机构中，能做整周回转运动的连架杆称为（ ）。
A.曲柄 B.摇杆 C.连杆 D.导杆
2、齿轮传动的标准压力角是（ ）。
A.15° B.20° C.25° D.30°
3、剖视图中，金属材料的剖面线应画成（ ）。
A.45°细实线 B.网格线 C.波浪线 D 点划线
4、齿轮传动中，模数（m）的单位是（ ）。
A.毫米（mm） B.厘米（cm） C.米（m） D.无量纲
5、下列联轴器中，属于刚性联轴器的是（ ）。
A. 弹性套柱销联轴器 B. 凸缘联轴器 C. 万向联轴器 D. 轮胎联轴器
6、链传动中，链节数一般取偶数，目的是（ ）。
A.方便安装 B.避免使用过渡链节 C.提高强度 D.减少磨损
7、弹簧的主要功能不包括（ ）。
A.缓冲吸振 B.储存能量 C.测量载荷 D.控制压力
8、下列螺纹连接防松方法中，属于摩擦防松的是（ ）。
A.止动垫片 B.对顶螺母 C.焊接 D.冲点
9、金属材料的塑性指标通常用（ ）表示。
A.抗拉强度 B.断后伸长率 C.硬度 D.冲击韧性
10、下列热处理方法中，能提高材料表面硬度的是（ ）。
A.退火 B.正火 C.淬火 D.回火
11、杆件剪切变形的特点是（ ）。
A.长度改变 B.轴线弯曲 C.相邻截面错动 D.截面扩大
12、Q235钢的“235”表示（ ）。
A.抗拉强度235MPa B.屈服强度235MPa

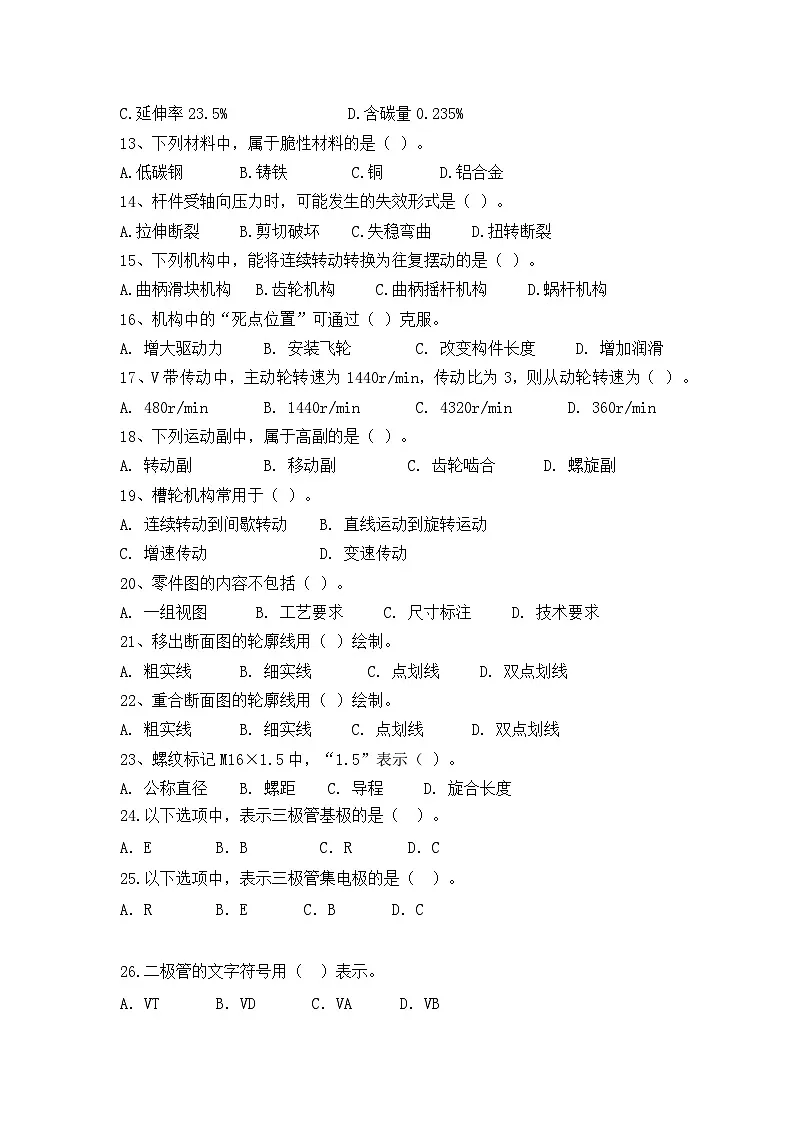

C.延伸率23.5% D.含碳量0.235%
13、下列材料中，属于脆性材料的是（ ）。
A.低碳钢 B.铸铁 C.铜 D.铝合金
14、杆件受轴向压力时，可能发生的失效形式是（ ）。
A.拉伸断裂 B.剪切破坏 C.失稳弯曲 D.扭转断裂
15、下列机构中，能将连续转动转换为往复摆动的是（ ）。
A.曲柄滑块机构 B.齿轮机构 C.曲柄摇杆机构 D.蜗杆机构
16、机构中的“死点位置”可通过（ ）克服。
A. 增大驱动力 B. 安装飞轮 C. 改变构件长度 D. 增加润滑
17、V带传动中，主动轮转速为1440r/min，传动比为3，则从动轮转速为（ ）。
A. 480r/min B. 1440r/min C. 4320r/min D. 360r/min
18、下列运动副中，属于高副的是（ ）。
A. 转动副 B. 移动副 C. 齿轮啮合 D. 螺旋副
19、槽轮机构常用于（ ）。
A. 连续转动到间歇转动 B. 直线运动到旋转运动
C. 增速传动 D. 变速传动
20、零件图的内容不包括（ ）。
A. 一组视图 B. 工艺要求 C. 尺寸标注 D. 技术要求
21、移出断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 点划线 D. 双点划线
22、重合断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 点划线 D. 双点划线
23、螺纹标记M16×1.5中，“1.5”表示（ ）。
A. 公称直径 B. 螺距 C. 导程 D. 旋合长度
24.以下选项中，表示三极管基极的是（ ）。
A．E B．B C．R D．C
25.以下选项中，表示三极管集电极的是（ ）。
A．R B．E C．B D．C
26.二极管的文字符号用（ ）表示。
A．VT B．VD C．VA D．VB

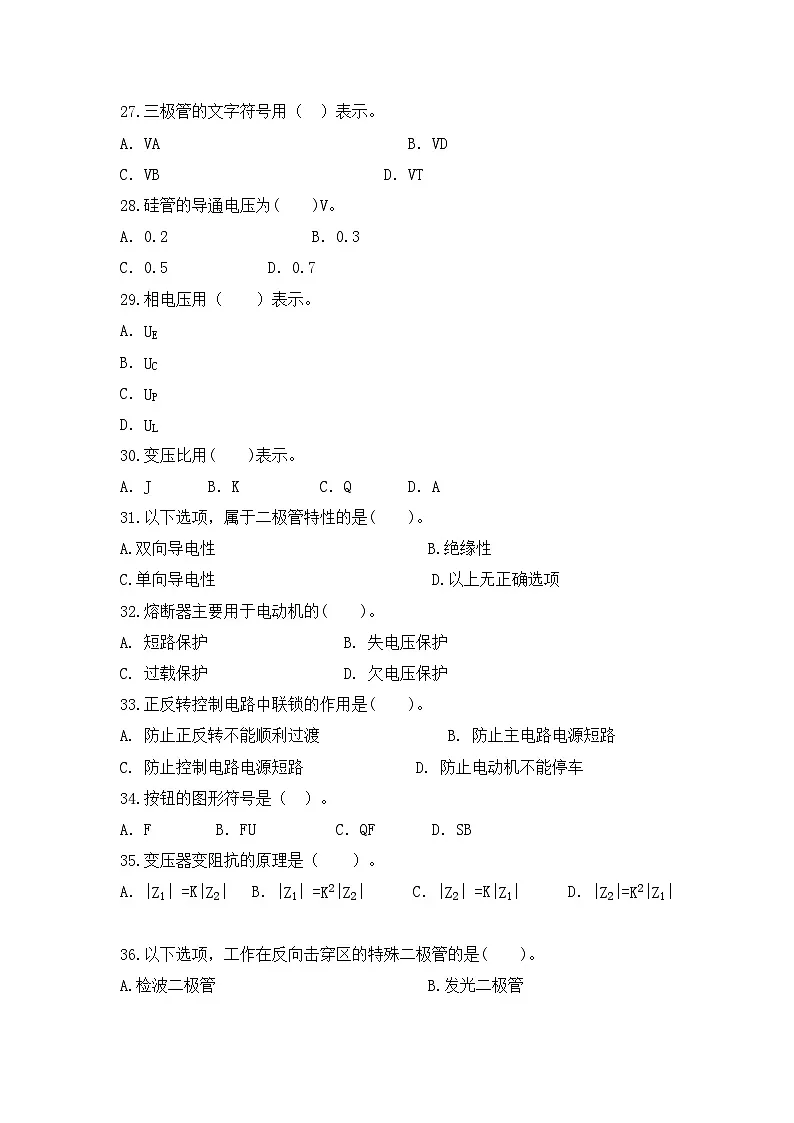

27.三极管的文字符号用（ ）表示。
A．VA B．VD
C．VB D．VT
28.硅管的导通电压为( )V。
A．0.2 B．0.3
C．0.5 D．0.7
29.相电压用（ ）表示。
UE
UC
UP
UL
30.变压比用( )表示。
A．J B．K C．Q D．A
31.以下选项，属于二极管特性的是( )。
A.双向导电性 B.绝缘性
C.单向导电性 D.以上无正确选项
32.熔断器主要用于电动机的( )。
A. 短路保护 B. 失电压保护
C. 过载保护 D. 欠电压保护
33.正反转控制电路中联锁的作用是( )。
A. 防止正反转不能顺利过渡 B. 防止主电路电源短路
C. 防止控制电路电源短路 D. 防止电动机不能停车
34.按钮的图形符号是（ ）。
A．F B．FU C．QF D．SB
35.变压器变阻抗的原理是（ ）。
A．|Z1| =K|Z2| B．|Z1| =K2|Z2| C．|Z2| =K|Z1| D．|Z2|=K2|Z1|
36.以下选项，工作在反向击穿区的特殊二极管的是( )。
A.检波二极管 B.发光二极管
C.整流二极管 D.稳压二极管
37、划线时使用的划针一般用（ ）制成。
A. 高速钢 B. 碳素工具钢 C. 合金钢 D. 不锈钢
38、锯削硬材料时，应选用（ ）锯条。
A. 粗齿 B. 细齿 C. 中齿 D. 任意齿
二、双选题（每题5分，共5题，共25分）
39、关于三视图投影规律，正确的两项是（ ）。
A. 主视图与俯视图长对正
B. 主视图与左视图高平齐
C. 俯视图与左视图高平齐
D. 三视图必须按1:1比例绘制
40、下列公差配合中，属于基孔制的是（）
A. H7/g6 B. F8/h7 C. K7/h6 D. H7/s6
41.根据结构的不同，三极管有( )和( )两种。
A. NPN B. PPN
C. PNP D. NNP
42.三极管的两结为( )。
A. 基结 B. 集电结
C. 发射结 D. 以上无正确选项
43、下列属于钳工基本操作技能的是（ ）
A. 锯削
B. 焊接
C. 车削
D. 錾削
三、填空题（每题5分，共7题，共35分）
44、齿轮的模数越大，轮齿的尺寸越______。
45、普通平键的工作面是______。
46、表面粗糙度符号Ra的单位是______。
47、N型半导体以 电荷导电为主（选填“负电荷”或“正电荷”）。
48、P型半导体以 电荷导电为主（选填“负电荷”或“正电荷”）。
49、锗管的导通电压为 V。
50、锯条的锯齿粗细用每______毫米长度内的齿数表示。
四、综合应用题（每题15分，共6题，共90分）
51、如图所示,已知各杆长度LAB=70mm，LBC=90mm，LCD=50mm,LAD=110mm。试分析并回答下列问题：
（1）若以AB为机架，则得到 。
（2）若以BC为机架，则得到 。
（3）若以CD为机架，则得到 。
B
C
D
A

52、已知一对外啮合正常齿标准直齿圆柱齿轮m=3mm，Z1=19，Z2=41，试计算这对齿轮的分度园直径、齿顶高、齿根高、顶隙、中心距、齿顶圆直径、齿根圆直径、基圆直径、齿距、齿厚、齿槽宽。
53、读下图所示零件图，回答下列问题。
（1）该零件图的主视图采用的表达方法是 。
（2）主视图右上方尺寸Φ16的公差为 ，其Ra值为 ，所标注的几何公差项目为 和 。
54.电力拖动控制电路如下图所示，请根据故障现象分别说明原因。
（1）合上电源开关QS，按下SB2，电动机M启动；松开SB2，电动机M停转。
（2）合上电源开关QS，按下SB2，电动机M启动；按下SB1，电动机M不停转。
55.在电动机控制电路中，自锁控制起的作用是什么？
56.计算下图三极管的发射结电压UEB与集电结电压UCB？
汽车类模块
一、客观题(本题共5小题，每小题5分，共25分)
57.一般汽油机的压缩比为？（ ）
A. 10-13 B. 9-17
C. 7-11 D. 11-18
58.一般柴油机的压缩比为？（ ）
A. 16-30 B. 20-28
C. 23-29 D. 16-23
59.以下哪个部分不是活塞连杆组的组成部分？（ ）
A.油底壳 B. 油环
C.活塞 D. 连杆轴承
60以下哪种不是气缸的排列方式？（ ）
A. 直列式 B. 平铺型
C. V型 D. 对置型
61.汽油机气缸压力表量程一般为（ ）
A. 1-3MPa B. 0-2MPa
C. 2-4MPa D. 4-6MPa
二、填空题(本题共4小题，每空5分，共5分)
62、四冲程发动机四个行程分别为进气、 、做工、排气。
63、在进气行程中，曲轴旋转，活塞从 向 运动（上或者下），排气门关闭，进气门打开。
64、气缸总容积与燃烧室容积的比值称为 。
65、四冲程发动机主要由曲柄连杆机构、 、冷却系统、润滑系统、燃油供给系统、点火系统、起动系统等组成。
填空题
44、大
45、两侧面
46、微米
50、25/24.5
综合应用题
51、双摇杆、曲柄摇杆、双曲柄
52、
53、（1）全剖视图（2）16微米、3.2微米、垂直度、平行度
汽车类选修
62、压缩
63、上、下
64、压缩比
65、配气机构
题号
题型
答案
分值
1
单选
A
5
2
单选
B
5
3
单选
A
5
4
单选
A
5
5
单选
B
5
6
单选
B
5
7
单选
B
5
8
单选
B
5
9
单选
B
5
10
单选
C
5
11
单选
C
5
12
单选
B
5
13
单选
B
5
14
单选
A
5
15
单选
C
5
16
单选
B
5
17
单选
A
5
18
单选
C
5
19
单选
A
5
20
单选
B
5
21
单选
A
5
22
单选
B
5
23
单选
B
5
24
单选
B
5
25
单选
D
5
26
单选
B
5
27
单选
D
5
28
单选
D
5
29
单选
C
5
30
单选
B
5
31
单选
C
5
32
单选
A
5
33
单选
B
5
34
单选
D
5
35
单选
B
5
36
单选
D
5
37
单选
B
5
38
单选
B
5
39
双选
AB
5
40
双选
AD
5
41
双选
AC
5
42
双选
BC
5
43
双选
AD
5
57
单选
C
5
58
单选
D
5
59
单选
A
5
60
单选
B
5
61
单选
B
5
