02湖南省衡阳市HY中职2024-2025学年度第二学期 高二电信专业 三月考测试卷(含答案）

这是一份02湖南省衡阳市HY中职2024-2025学年度第二学期 高二电信专业 三月考测试卷(含答案），共11页。试卷主要包含了本试卷共 390分，熔断器电器的主要功能是什么？，生产国家与PLC品牌不符合的是，以下哪个不是PLC的编程语言？，电动机的电力制动方式不包括，热继电器金属片弯曲是由于造成的，02s等内容，欢迎下载使用。

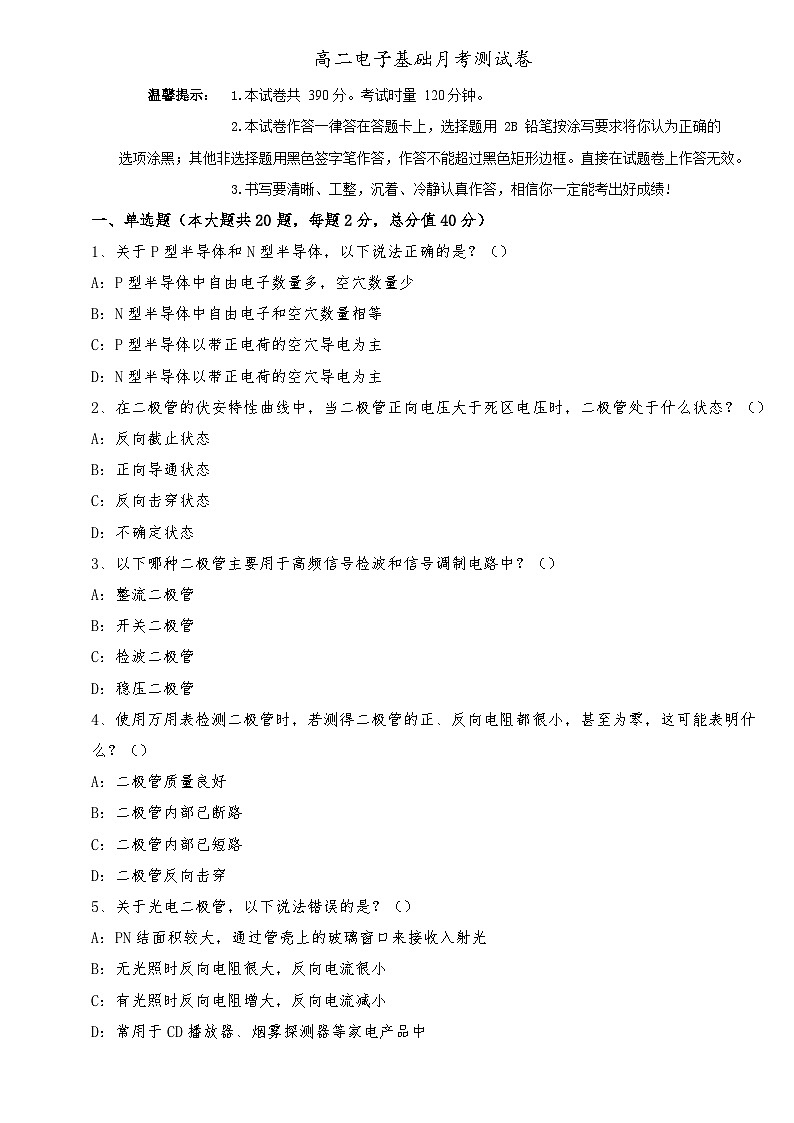

2.本试卷作答一律答在答题卡上，选择题用 2B 铅笔按涂写要求将你认为正确的
选项涂黑；其他非选择题用黑色签字笔作答，作答不能超过黑色矩形边框。直接在试题卷上作答无效。
3.书写要清晰、工整，沉着、冷静认真作答，相信你一定能考出好成绩!
一、单选题（本大题共20题，每题2分，总分值40分）
1、关于P型半导体和N型半导体，以下说法正确的是？（）
A：P型半导体中自由电子数量多，空穴数量少
B：N型半导体中自由电子和空穴数量相等
C：P型半导体以带正电荷的空穴导电为主
D：N型半导体以带正电荷的空穴导电为主
2、在二极管的伏安特性曲线中，当二极管正向电压大于死区电压时，二极管处于什么状态？（）
A：反向截止状态
B：正向导通状态
C：反向击穿状态
D：不确定状态
3、以下哪种二极管主要用于高频信号检波和信号调制电路中？（）
A：整流二极管
B：开关二极管
C：检波二极管
D：稳压二极管
4、使用万用表检测二极管时，若测得二极管的正、反向电阻都很小，甚至为零，这可能表明什么？（）
A：二极管质量良好
B：二极管内部已断路
C：二极管内部已短路
D：二极管反向击穿
5、关于光电二极管，以下说法错误的是？（）
A：PN结面积较大，通过管壳上的玻璃窗口来接收入射光
B：无光照时反向电阻很大，反向电流很小
C：有光照时反向电阻增大，反向电流减小
D：常用于CD播放器、烟雾探测器等家电产品中

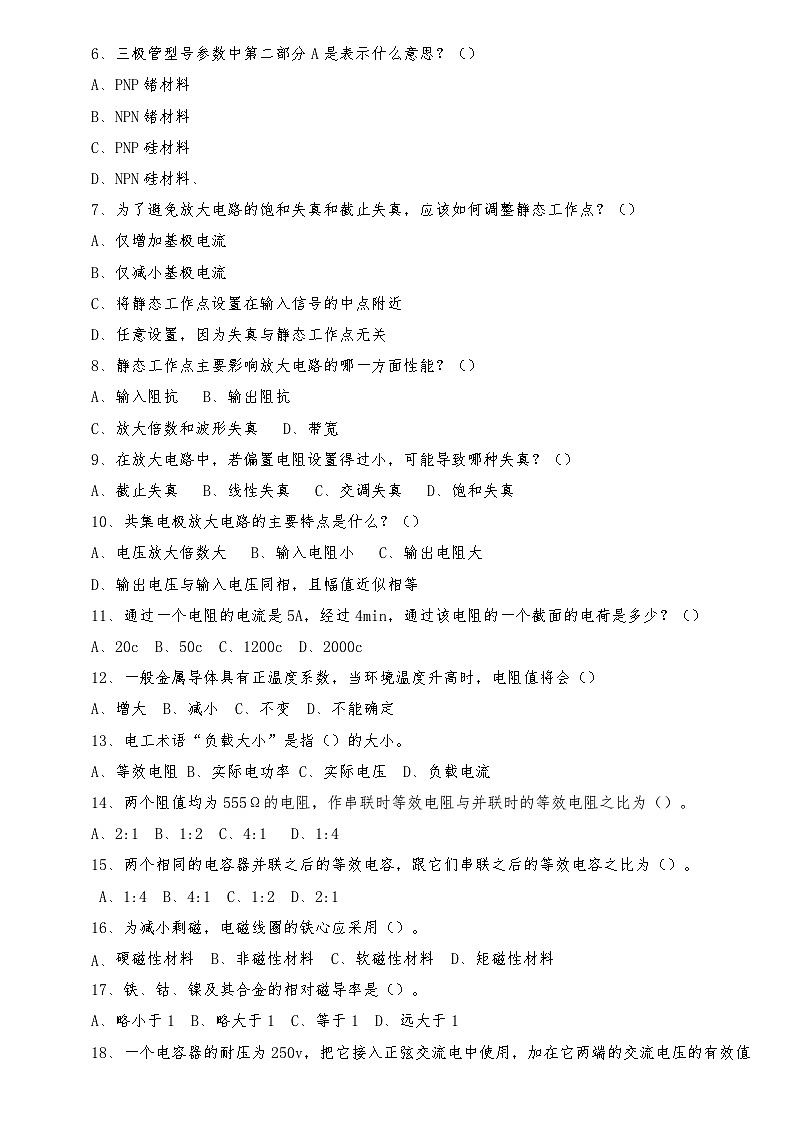

6、三极管型号参数中第二部分A是表示什么意思？（）
A、PNP锗材料
B、NPN锗材料
C、PNP硅材料
D、NPN硅材料、
7、为了避免放大电路的饱和失真和截止失真，应该如何调整静态工作点？（）
A、仅增加基极电流
B、仅减小基极电流
C、将静态工作点设置在输入信号的中点附近
D、任意设置，因为失真与静态工作点无关
8、静态工作点主要影响放大电路的哪一方面性能？（）
A、输入阻抗 B、输出阻抗
C、放大倍数和波形失真 D、带宽
9、在放大电路中，若偏置电阻设置得过小，可能导致哪种失真？（）
A、截止失真 B、线性失真 C、交调失真 D、饱和失真
10、共集电极放大电路的主要特点是什么？（）
A、电压放大倍数大 B、输入电阻小 C、输出电阻大
D、输出电压与输入电压同相，且幅值近似相等
11、通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷是多少？（）
A、20c B、50c C、1200c D、2000c
12、一般金属导体具有正温度系数，当环境温度升高时，电阻值将会（）
A、增大 B、减小 C、不变 D、不能确定
13、电工术语“负载大小”是指（）的大小。
A、等效电阻 B、实际电功率 C、实际电压 D、负载电流
14、两个阻值均为555Ω的电阻，作串联时等效电阻与并联时的等效电阻之比为（）。
A、2:1 B、1:2 C、4:1 D、1:4
15、两个相同的电容器并联之后的等效电容，跟它们串联之后的等效电容之比为（）。
A、1:4 B、4:1 C、1:2 D、2:1
16、为减小剩磁，电磁线圈的铁心应采用（）。
硬磁性材料 B、非磁性材料 C、软磁性材料 D、矩磁性材料
17、铁、钴、镍及其合金的相对磁导率是（）。
A、略小于1 B、略大于1 C、等于1 D、远大于1

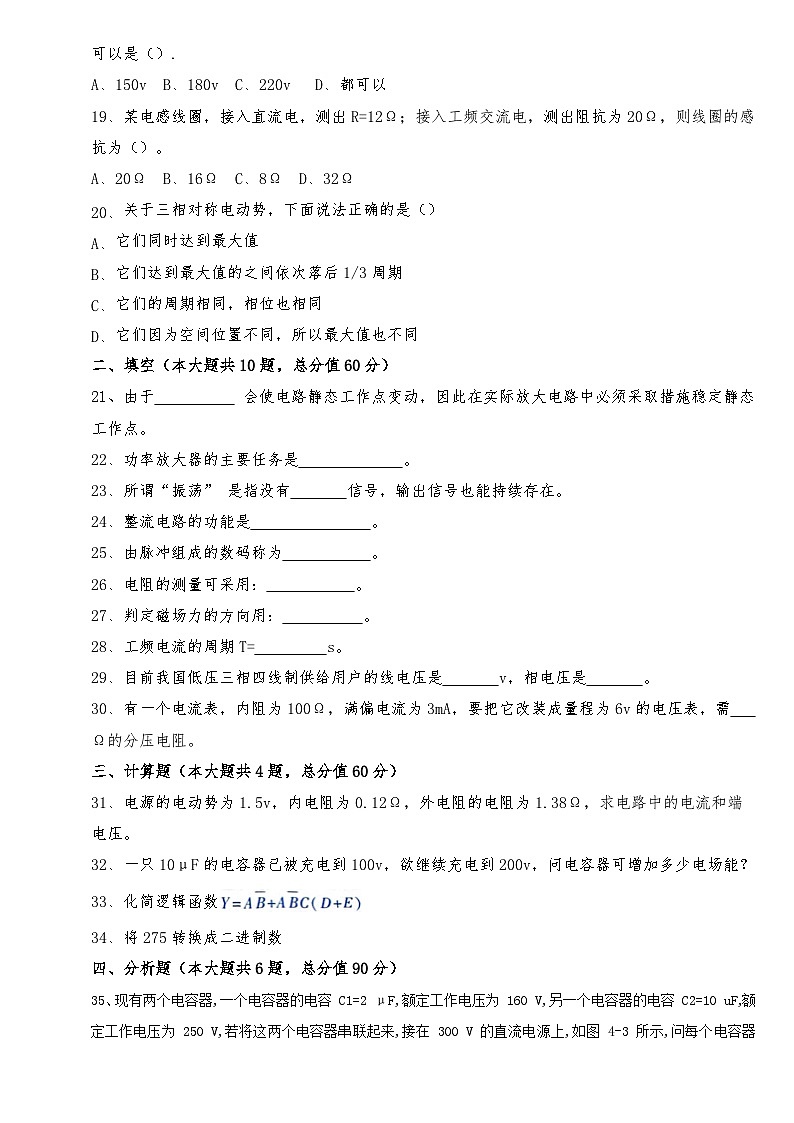

18、一个电容器的耐压为250v，把它接入正弦交流电中使用，加在它两端的交流电压的有效值可以是（）.
A、150v B、180v C、220v D、都可以
19、某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为20Ω，则线圈的感抗为（）。
A、20Ω B、16Ω C、8Ω D、32Ω
关于三相对称电动势，下面说法正确的是（）
它们同时达到最大值
它们达到最大值的之间依次落后1/3周期
它们的周期相同，相位也相同
它们因为空间位置不同，所以最大值也不同
二、填空（本大题共10题，总分值60分）
21、由于 会使电路静态工作点变动，因此在实际放大电路中必须采取措施稳定静态工作点。
22、功率放大器的主要任务是 。
23、所谓“振荡” 是指没有 信号，输出信号也能持续存在。
24、整流电路的功能是 。
25、由脉冲组成的数码称为 。
26、电阻的测量可采用： 。
27、判定磁场力的方向用： 。
28、工频电流的周期T= s。
29、目前我国低压三相四线制供给用户的线电压是 v，相电压是 。
30、有一个电流表，内阻为100Ω，满偏电流为3mA，要把它改装成量程为6v的电压表，需 Ω的分压电阻。
三、计算题（本大题共4题，总分值60分）
31、电源的电动势为1.5v，内电阻为0.12Ω，外电阻的电阻为1.38Ω，求电路中的电流和端电压。
32、一只10μF的电容器已被充电到100v，欲继续充电到200v，问电容器可增加多少电场能？
33、化简逻辑函数
34、将275转换成二进制数
四、分析题（本大题共6题，总分值90分）
35、现有两个电容器,一个电容器的电容 C1=2 μF,额定工作电压为 160 V,另一个电容器的电容 C2=10 uF,额定工作电压为 250 V,若将这两个电容器串联起来,接在 300 V 的直流电源上,如图 4-3 所示,问每个电容器上的电压是多少? 这样使用是否安全?
线路电压为 220V,每根输电导线的电阻R,=1Ω,电路中并联了 100 盏220V、40 W的电灯。
求:
(1)只打开其中 10 盏电灯时,每盏电灯的电压和功率:
(2)100 盏电灯全部打开时,每盏电灯的电压和功率。
37、有一只微安表,电阻R=1 kΩ,满偏电流Ig=100 μA.现要改装成量程为1A的电流表,应并联多大的分流电阻?
38、OTL电路的负载RL=4Ω，电路的最大输出功率为2w，问：电源电压应为多大？如保持该电源电压不变，把负载RL换为16Ω，则功放电路的最大输出功率是多少？
39、如图所示电路清零后,输入一串计数脉冲，若4个发光二极管中的 LED3、LED2 亮,问输入脉冲的个数是多少?
40、图5-32 所示为最简单的调频无线话筒,试画出交流等效电路,并分析电路工作原理。
五、选做题(本大题60分,考生根据自己所学专业选作一个模块,如两个专业模块都做,
则只按第一个专业模块计分)
（一）电工专业模块
选择题（共8题，每题5分，共40分）
1.PLC内部编程元件符号中，哪一个表示定时器？
A. X
B. Y
C. C
D. T
2.以下哪个不是PLC的主要组成部分？
A. CPU
B. 存储器
C. 低压电器
D. 输入/输出单元
3.热继电器的文字符号通常是什么？
A. SB
B. FU
C. FR
D. SQ
4.熔断器电器的主要功能是什么？
A. 短路保护
B. 过载保护
C. 失压保护
D. 漏电保护
5.生产国家与PLC品牌不符合的是：
A. 德国——西门子
B. 法国——施耐德
C. 日本——三菱
D. 德国——欧姆龙
6.以下哪个不是PLC的编程语言？
A. 梯形图
B. 指令表
C. 功能块图
D. 汇编语言
7.电动机的电力制动方式不包括：
A. 电磁抱闸制动器制动
B. 反接制动
C. 能耗制动
D. 电容制动
8.热继电器金属片弯曲是由于（）造成的：
A. 机械强度不同
B. 热膨胀系数不同
C. 温度变化
D. 温差效应
二、综合题
某工厂使用PLC控制一台三相异步电动机，要求实现电动机的正反转控制，并具有互锁保护。请设计电路实现控制功能,并完成其梯形图的编写。（20分）
(二)电子专业模块
一、选择题（共8题，每题5分，共40分）
1、单片机是什么的简称？
A. 单片微型电子计算机 B. 单片集成电路 C. 单片控制器 D. 单片通讯设备
2、51单片机的中央处理器（CPU）主要由哪些部分组成？
A. 运算器、控制器和寄存器 B. 存储器、运算器和时钟电路
C. 输入设备、输出设备和控制器 D. 定时器、计数器和串行口
3、AT89S51单片机片内的哪种存储器用于存放程序和程序运行中不能改变的数据？
A. RAM B. ROM C. EEPROM D. Flash
4、51单片机对外进行信息交换的主要方式是什么？
A. 通过串行口 B. 通过并行I/O口 C. 通过中断系统 D. 通过定时器/计数器
5、二进制数的基数是多少？
A. 8 B. 10 C. 16 D. 2
6、以下哪个不是二进制数转换成十进制数的方法？
A. 按位权展开式展开
B. 除2取余法
C. 逢二进一法
D. 将二进制数直接相加
7、在51单片机中，每个字节由多少位二进制数组成？
A. 4位 B. 8位 C. 16位 D. 32位
8、以下哪个不是单片机的应用领域？
A. 工业自动化控制 B. 智能仪表 C. 家用电器 D. 大型计算机的主处理器
二、综合题（20分）
画出AT89S51单片机手动复位电路，并说明其工作原理。
三极管参数/温度/电源电压的变化
不失真地放大信号功率
外加
将交流电转换为脉动直流电。
数字信号
万用表/伏安法/惠斯通电桥
左手定则
0.02s
29、380；220
30、1900
31、1A、1.38v
32、
33、
34、100010011
35、
36、
37、
38、
综合分析题（二者画其一都算对）
AABBDCB
题号
题型
答案
分值
1
单选
C
6
2
单选
B
6
3
单选
C
6
4
单选
C
6
5
单选
C
6
6
单选
A
6
7
单选
C
6
8
单选
C
6
9
单选
D
6
10
单选
D
6
11
单选
C
6
12
单选
A
6
13
单选
B
6
14
单选
D
6
15
单选
B
6
16
单选
C
6
17
单选
B
6
18
单选
A
6
19
单选
B
6
20
单选
B
6
