2022届高考物理一轮复习电学实验专项训练（二）实验：练习使用多用电表（带解析）

2022届高考物理一轮复习电学实验专项训练（二）实验：练习使用多用电表

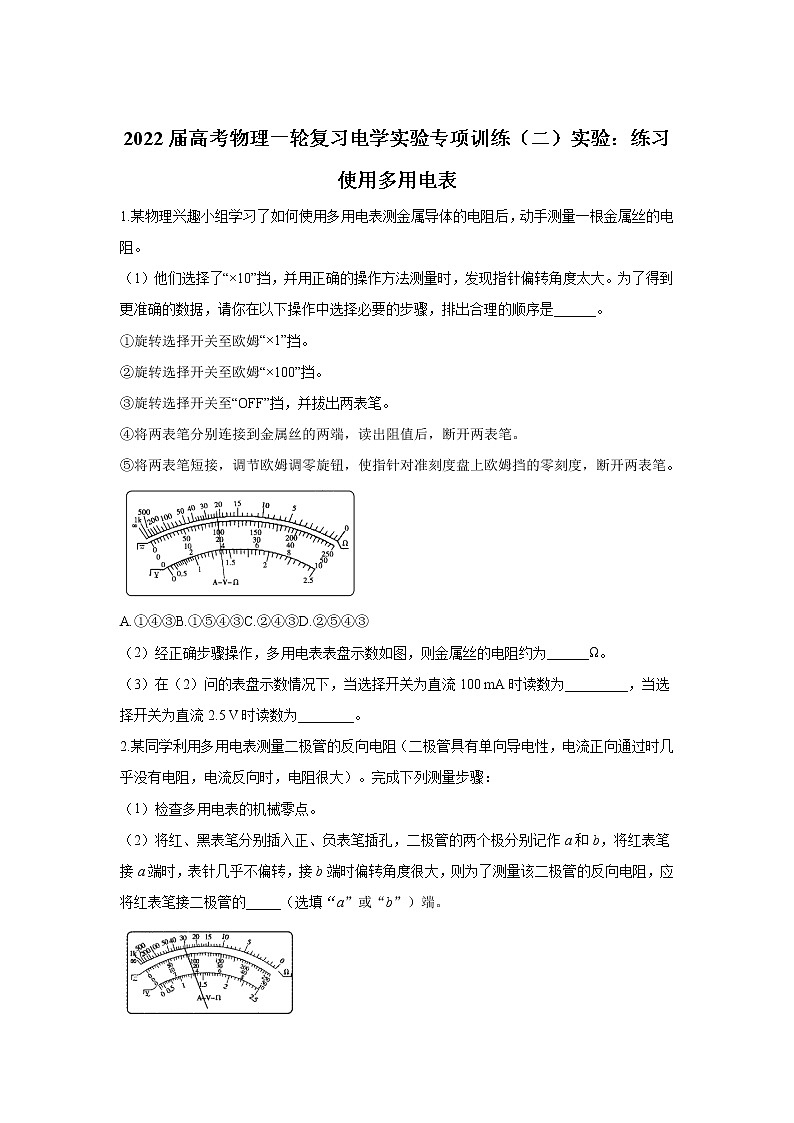

1.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后，动手测量一根金属丝的电阻。

（1）他们选择了“×10”挡，并用正确的操作方法测量时，发现指针偏转角度太大。为了得到更准确的数据，请你在以下操作中选择必要的步骤，排出合理的顺序是______。

①旋转选择开关至欧姆“×1”挡。

②旋转选择开关至欧姆“×100”挡。

③旋转选择开关至“OFF”挡，并拔出两表笔。

④将两表笔分别连接到金属丝的两端，读出阻值后，断开两表笔。

⑤将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔。

A.①④③B.①⑤④③C.②④③D.②⑤④③

（2）经正确步骤操作，多用电表表盘示数如图，则金属丝的电阻约为______Ω。

（3）在（2）问的表盘示数情况下，当选择开关为直流100 mA时读数为_________，当选择开关为直流2.5 V时读数为________。

2.某同学利用多用电表测量二极管的反向电阻（二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大）。完成下列测量步骤：

（1）检查多用电表的机械零点。

（2）将红、黑表笔分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的_____（选填“a”或“b”）端。

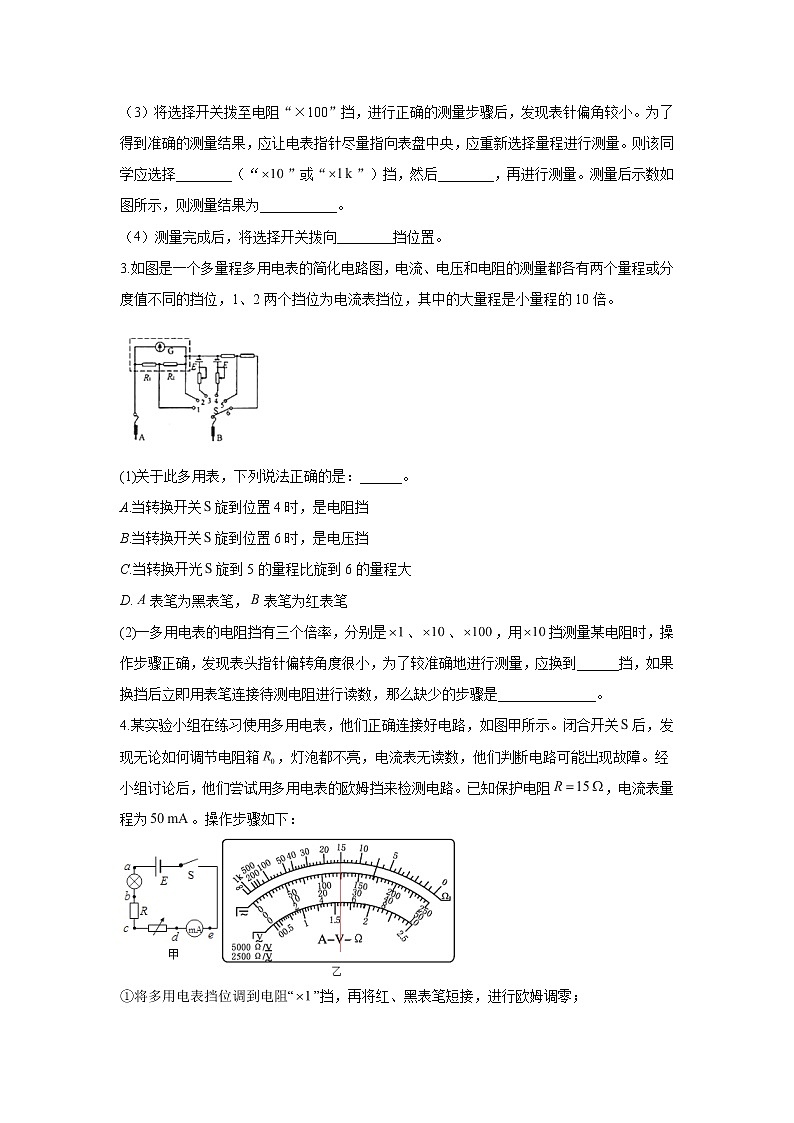

（3）将选择开关拨至电阻“×100”挡，进行正确的测量步骤后，发现表针偏角较小。为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量。则该同学应选择________（“”或“”）挡，然后________，再进行测量。测量后示数如图所示，则测量结果为___________。

（4）测量完成后，将选择开关拨向________挡位置。

3.如图是一个多量程多用电表的简化电路图，电流、电压和电阻的测量都各有两个量程或分度值不同的挡位，1、2两个挡位为电流表挡位，其中的大量程是小量程的10倍。

(1)关于此多用表，下列说法正确的是：______。

A.当转换开关旋到位置4时，是电阻挡

B.当转换开关旋到位置6时，是电压挡

C.当转换开光旋到5的量程比旋到6的量程大

D.表笔为黑表笔，表笔为红表笔

(2)一多用电表的电阻挡有三个倍率，分别是、、，用挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到______挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是______________。

4.某实验小组在练习使用多用电表，他们正确连接好电路，如图甲所示。闭合开关后，发现无论如何调节电阻箱，灯泡都不亮，电流表无读数，他们判断电路可能出现故障。经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路。已知保护电阻，电流表量程为。操作步骤如下：

①将多用电表挡位调到电阻“”挡，再将红、黑表笔短接，进行欧姆调零；

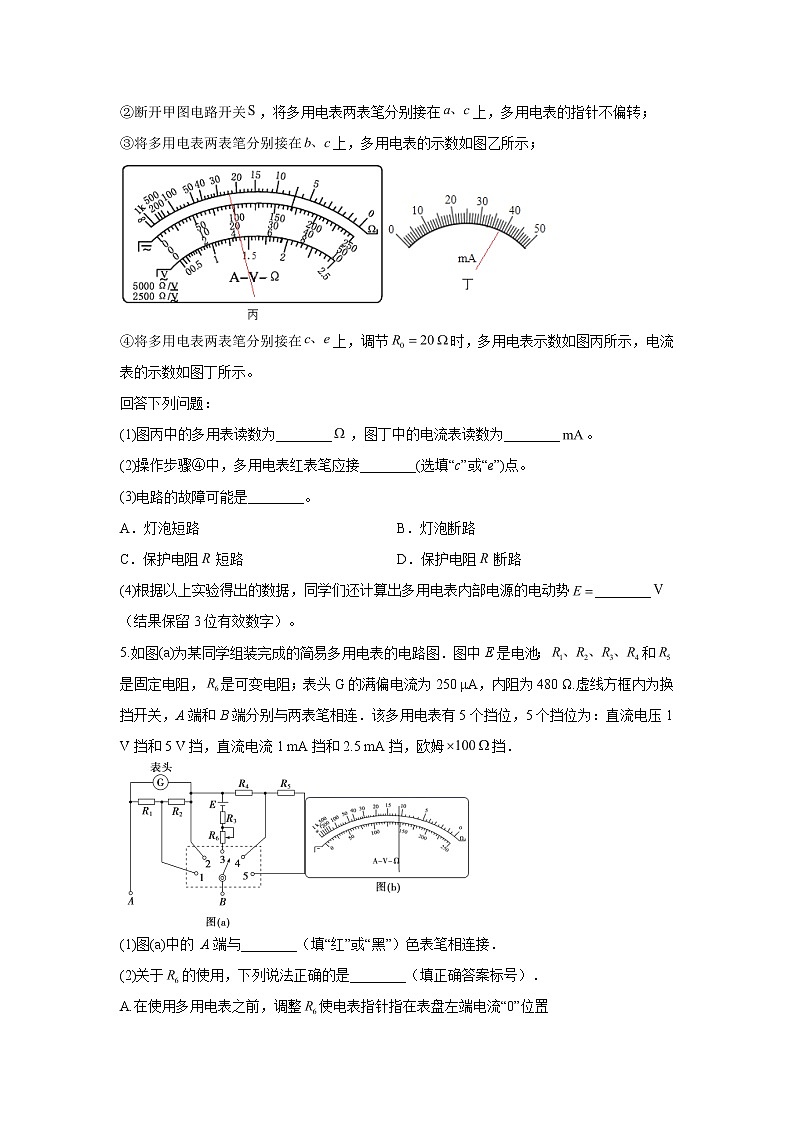

②断开甲图电路开关，将多用电表两表笔分别接在上，多用电表的指针不偏转；

③将多用电表两表笔分别接在上，多用电表的示数如图乙所示；

④将多用电表两表笔分别接在上，调节时，多用电表示数如图丙所示，电流表的示数如图丁所示。

回答下列问题：

(1)图丙中的多用表读数为________，图丁中的电流表读数为________。

(2)操作步骤④中，多用电表红表笔应接________(选填“c”或“e”)点。

(3)电路的故障可能是________。

A．灯泡短路  B．灯泡断路

C．保护电阻短路  D．保护电阻断路

(4)根据以上实验得出的数据，同学们还计算出多用电表内部电源的电动势________（结果保留3位有效数字）。

5.如图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；和是固定电阻，是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆挡．

(1)图(a)中的 A端与________（填“红”或“黑”）色表笔相连接．

(2)关于的使用，下列说法正确的是________（填正确答案标号）．

A.在使用多用电表之前，调整使电表指针指在表盘左端电流“0”位置

B.使用欧姆挡时，先将两表笔短接，调整使电表指针指在表盘右端电阻“0”位置

C.使用电流挡时，调整使电表指针尽可能指在表盘右端电流最大位置

(3)根据题给条件可得________ Ω， ________ Ω.

(4)某次测量时该多用电表指针位置如图（b）所示．若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．（结果均保留3位有效数字）

6.图（a）为某简易多用电表的电路图。图中是表头；E是电池；和是固定电阻；是可变电阻；虚线方框内为换档开关，A端和B端分别与两表笔相连。该多用电表有5个档位，分别为：直流电压2.5V档和5V档，直流电流2.5mA档和10mA档，欧姆x100Ω档。

(1)图（a）中的A端与____（填“红”或“黑”）色表笔相连接。

(2)某次测量时该多用电表指针位置如图（b）中的c位置所示。若此时多用电表使用的是直流电压2.5V档，则多用电表读数为____V；若此时多用电表使用的是欧姆x100Ω档，则读数为____Ω。

(3)某次使用欧姆档时，先将两表笔短接，若多用电表指针位置如图（b）中的d位置，则应应将接入电路的电阻调____（填“大”或“小”），才能使电表指针指在表盘右端电阻“0”位置。

(4)当多用电表使用10mA档时，虚线方框内的换档开关应与____号接线柱连接。

7.图(a)为某同学组装完成的简易多用电表的电路图。图中E是电池，和是固定电阻，是可变电阻；表头的满偏电流为，内阻为。虚线方框内为换挡开关，端和端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压挡和挡，直流电流挡和挡，欧姆挡。

（1）图(a)中的________端(填“A”或“B”)应与红笔相连。

（2）关于的使用，下列说法正确的是________(填正确答案标号)。

A．使用电流挡时，调节使电表指针尽可能指在表盘右端电流最大位置

B．在使用多用电表之前，调节使电表指针指在表盘左端电流“0”位置

C．使用欧姆挡时，先将两表笔短接，调节使电表指针指在表盘右端电阻“0”位置

（3）某次测量时该多用电表指针位置如图(b)所示。若此时端是与“1”相连的，则多用电表读数为__________；若此时端是与“3”相连的，则读数为_________；

（4）根据题给条件可得________，________。

（5）若该表中的电池因长期使用其电动势变小了，但仍能进行欧姆调零，则用该多用电表正确测量某阻值适当的电阻时，所测得的阻值将_______（填“偏大”、“偏小”或“不变”）。

8.图a为某同学组装完成的简易多用电表的电路图。图中E是电池；和是固定电阻，是可变电阻；表头G的满偏电流为，内阻为。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压挡和挡，直流电流挡和挡，欧姆挡。

（1）图a中的A端与___________（填“红”或“黑”）色表笔相连接。

（2）关于的使用，下列说法正确的是__________________。

A．在使用多用电表之前，调整使电表指针指在表盘左端电流“0”位置

B．使用欧姆挡时，先将两表笔短接，调整使电表指针指在表盘右端电阻“0”位置

C．使用电流挡时，调整使电表指针尽可能指在表盘右端电流最大位置

（3）根据题给条件可得=________=_____________Ω。

（4）某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”连接的，则多用电表读数为_____________；若此时B端是与“3”连接的，则读数为_____________；若此时B端是与“5”连接的，则读数为____________。（注明单位）

答案以及解析

1.答案：（1）B

（2）22.0

（3）40.0 mA；1.00 V

解析：（1）用多用电表测金属丝的电阻，选择了“×10”挡，用正确的操作方法测量时，发现指针偏转角度太大，说明电阻较小，应该旋转选择开关至欧姆“×1”挡，将两表笔短接，调节欧姆调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，断开两表笔。将两表笔分别连接到金属丝的两端，读出阻值后，断开两表笔。旋转选择开关至“OFF”挡，并拔出两表笔。合理的顺序是①⑤④③，选项B正确。（2）读数乘以挡位数就是最后的结果。（3）当选择开关为100 mA时读数为40.0 mA，当选择开关为2.5 V时读数为1.00 V。

2.答案：（2）a

（3）；重新欧姆调零；

（4）OFF（或交流电压最高）

解析：（2）将红、黑表笔分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，说明电阻很大，二极管反向偏压，接b端时偏转角度很大，说明电阻很小，二极管正向偏压，则b端为二极管的负极，a端为二极管的正极，则为了测量该二极管的反向电阻，应将红表笔接二极管的a端。（3）将选择开关拨至电阻“”挡位，进行正确的测量步骤后，表针偏角较小，说明所选挡位太小，为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量，则该同学应选择“”挡，然后重新进行欧姆调零，再进行测量。测量后示数如题图所示，则测量结果为。（4）测量完成后，将选择开关拨向OFF挡或交流电压最高挡位置。

3.答案：(1)AB

(2);欧姆凋零

解析：(1)A.当转换开关旋到位置4时，表头与电表中的电源相连接，是电阻档，故A正确；
B.当转换开关旋到位置6时，表头与电阻串联，电阻起分压作用，是电压档，故B正确；
C.当转换开关旋到5串联的电阻小于旋转到6串联的电阻，可知旋转到6，串联的电阻大，分压作用大，电压表量程大，故C错误；
D.根据电流“红进黑出”可知，B表笔为黑表笔，A表笔为红表笔，故D错误；
故选AB。
(2)用挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明所选档位太小，为了较准确地进行测量，应换到挡；如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：重新进行欧姆调零。

4.答案：(1)24;38.0

(2)e

(3)B

(4)1.48

解析：(1)倍率采用，故读数为；电流表量程为，所以分度值为，所以读数为。

(2)因为用多用电表测电阻时，电流方向为红进黑出，即红表笔是流进欧姆表的，而电路中电流表在端为负极，即电流经过电流表的方向为，所以红表笔接端。

(3)因为多用电表欧姆档的指针不偏转，说明指在无穷大的刻度处，所以间断路，而间正常，所以只有灯泡断路，B正确。

(4)根据操作③可知电表指针正好指在中间刻度，即根据中值电阻规律可知欧姆档电路内阻，根据操作④可知。

5.答案：(1)黑

(2)B

(3)160；880

(4)1.47 mA；；2.95 V

解析：(1)欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出，A端与电池正极相连，电流从A端流出，A端与黑表笔相连；

(2)由电路图可知只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要调节；
A.与分析不符，故 A错误；
B.与分析相符，故B正确；
C.与分析不符，故C错误；
(3)B端与“1”“2”相连时，该多用电表挡位分别为直流2.5 mA挡、直流1 mA挡，如图所示

由电表的改装原理可知B端与“2”相连时，有：
解得：
B端与“4”相连时，如图所示


多用电表为直流电压1 V挡，表头并联部分电阻：
(4)B端与“1”相连时，电表读数为1.47 mA；
B端与“3”相连时，多用电表为欧姆挡，读数为：
B端与“5”相连时，多用电表为直流电压5 V 挡，读数为：

6.答案： (1)黑;(2)1.48;1100;(3)小;(4)1。

解析：(1)由图(a)所示电路图可知，A与欧姆表内置电源的正极相连，A为黑表笔。

(2)多用电表使用的是直流电压2.5V挡，由图示表盘可知，其分度值为0.05V，多用电表读数为1.48V；若此时多用电表使用的是欧姆×100Ω挡，则读数为：11×100=1100Ω。

(3)由图(b)所示可知，指针指在d位置，电流小于满偏电流，为使指针指在表盘右端电阻“0”位置，即使指针指在满偏电流处,应减小电路电阻,因此应将接入电路的电阻调小。

(4)由图(a)所示电路可知，换挡开关置于1时，分流电阻阻值较小，电流表量程大，选择开关置于2时分流电阻较大，电流表量程较小，由此可知，换挡开关置于1时电流表量程为10mA

7.答案：(1)B

(2)C

(3)；

(4)，

(5)偏大

解析：(1)根据欧姆表原理可知，内部电源的正极应接黑表笔，红表笔与内置电源负极相连，由图示电路图可知，B端与红表笔相连；

(2)由电路图可知,只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要时行调节，故C正确，AB错误；

故选：C；

(3)若与1连接，则量程为2.5mA，由图示表盘可知，其分度值为0.05mA，读数为1.47mA；

选择开关接3时为欧姆档读数×100，读数为：11×100=1100Ω；

(4)因为直流电流1mA挡和2.5mA挡,表头G的满偏电流为Ig=0.25mA,内阻为Rg=480Ω。

可知B接“1”为大量程；B接“2”为小量程；

故根据串并联电路特点结合欧姆定律可得：

电流表大量程：

电流表小量程：

联立解得：；

因为直流电压1V挡和5V挡，故根据串并联电路特点结合欧姆定律可得：

电压表大量程：

电压表小量程：

解得：；

(5)当电池电动势变小时,欧姆挡重新调零,由于满偏电流不变,欧姆表内阻变小,欧姆表内阻等于中值电阻,故中值电阻变小,实际测量值(读数)偏大，即电阻的测量值偏大。

8.答案：（1）黑;    （2）B;    （3）160;    880;  （4）; ;

解析：（1）根据欧姆表原理可知,内部电源的正极应接黑表笔,红表笔与内部电源负极相连，由图示电路图可知，A端与黑表笔相连。

（2）由电路图可知,只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要进行调节，故B正确；AC错误；

（3）直流电流档分为和,由图可知,当接2时应为，根据串并联电路规律可知：，

总电阻为：

接4时,为电压档,因串入的电阻较小,故应为量程的电压表;此时电流计与并联后再与串联,即改装后的电流表与串联再改装后电压表;根据串联电路规律可知：；

（4）当B端与“ 1”连接时，为直流电流 挡，则多用电表读数为;当 B端与“3”连接时，为欧姆挡，则读数为;当 B端与“5”连接时为直流电压挡，则读数为。
