高中数学程序框图教课课件ppt

这是一份高中数学程序框图教课课件ppt，共13页。PPT课件主要包含了教学目标，程序框图的概念，新课讲授，流程线，连接点，程序框图范例等内容，欢迎下载使用。

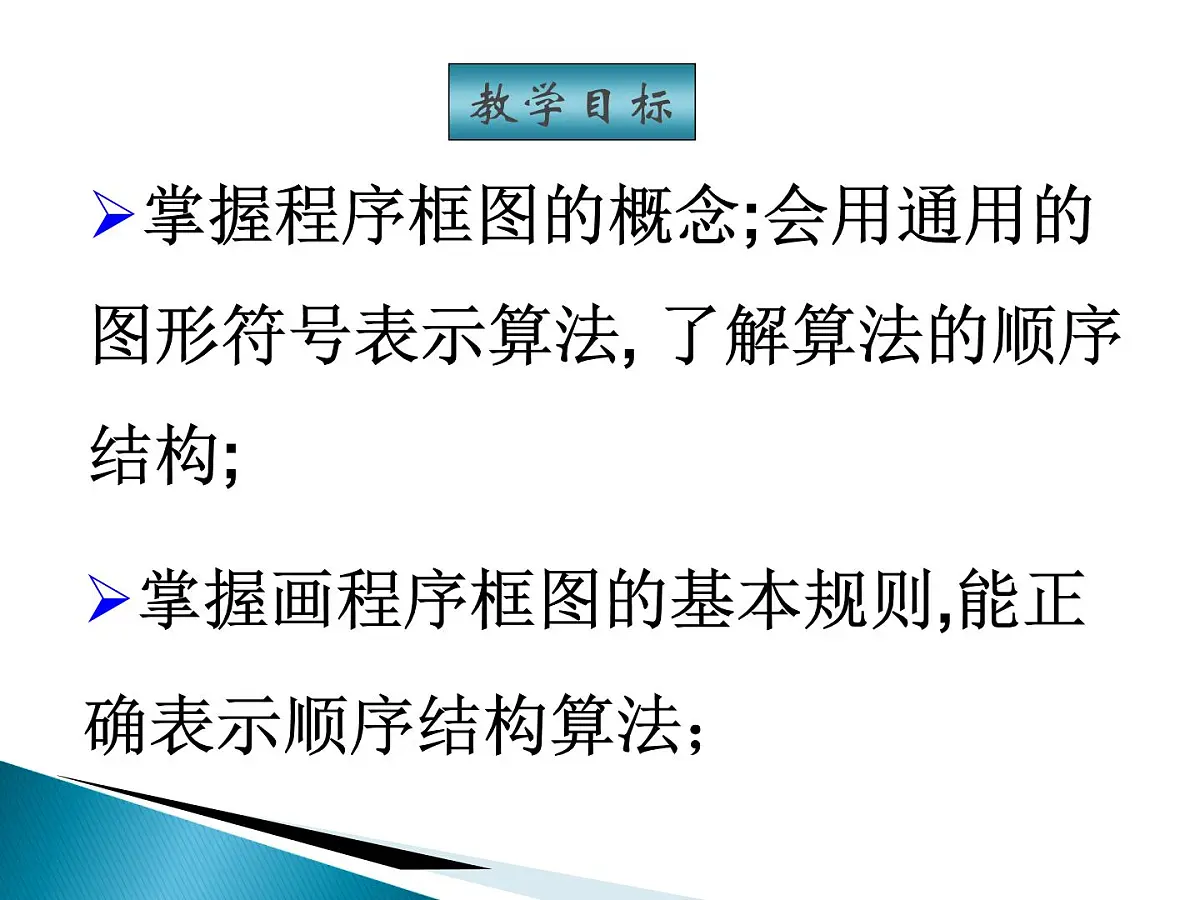

掌握程序框图的概念;会用通用的图形符号表示算法, 了解算法的顺序结构;
掌握画程序框图的基本规则,能正确表示顺序结构算法；

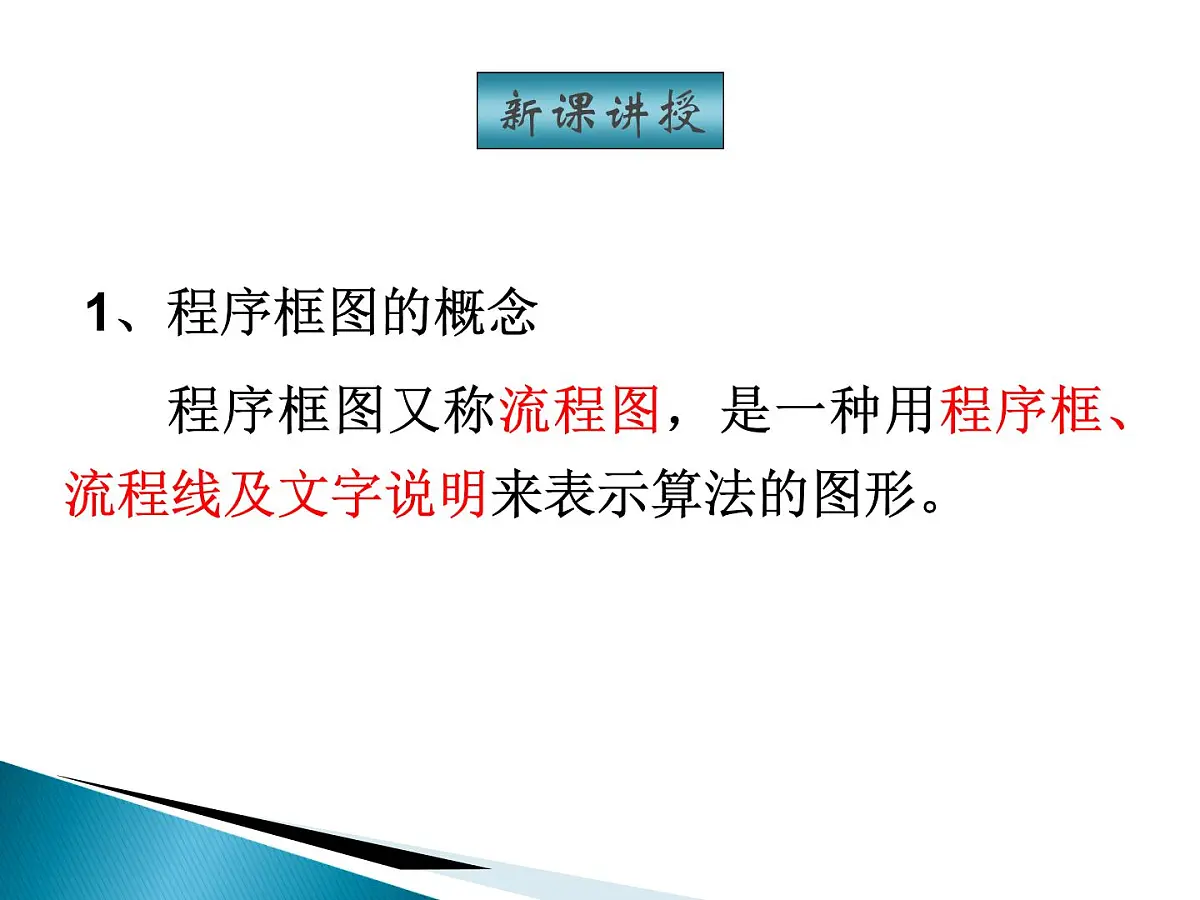

程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形。

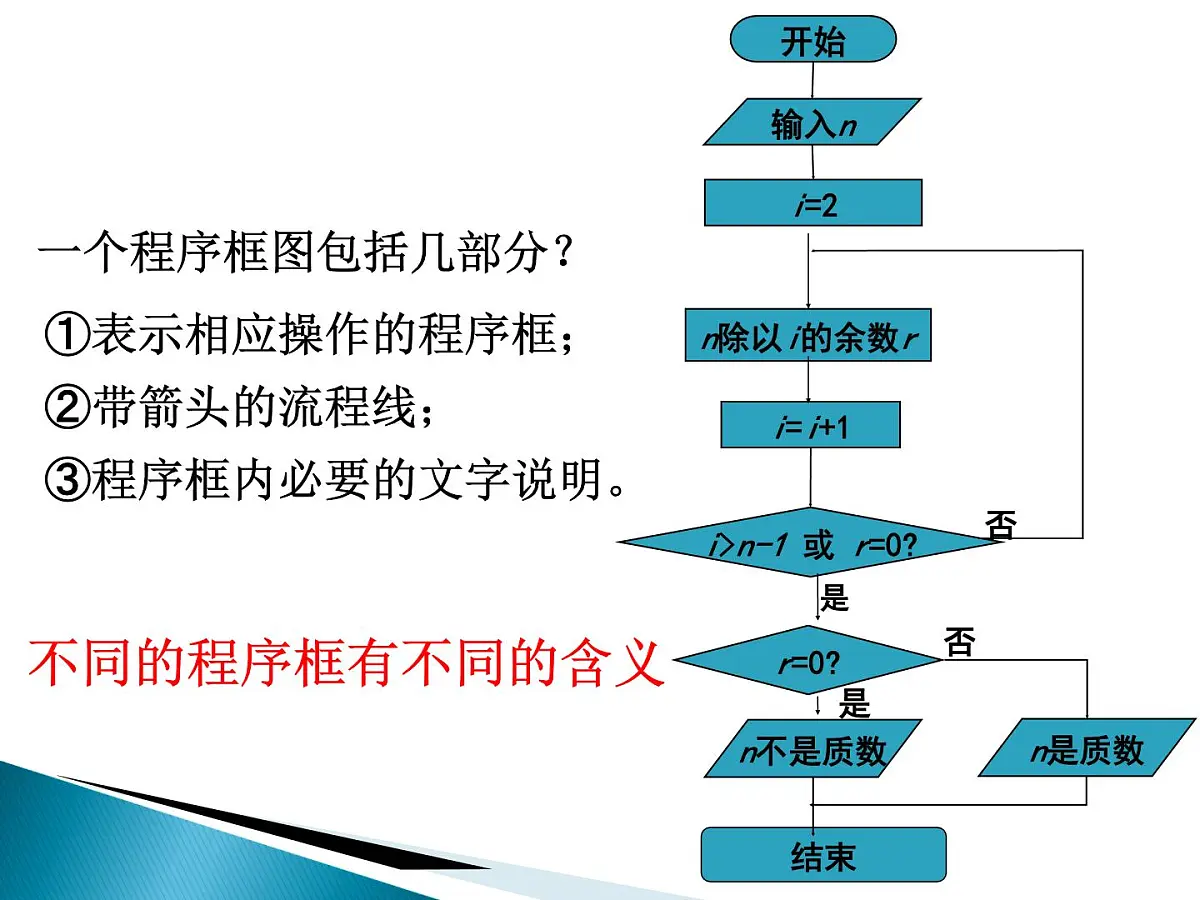

①表示相应操作的程序框；②带箭头的流程线；③程序框内必要的文字说明。
不同的程序框有不同的含义
一个程序框图包括几部分？

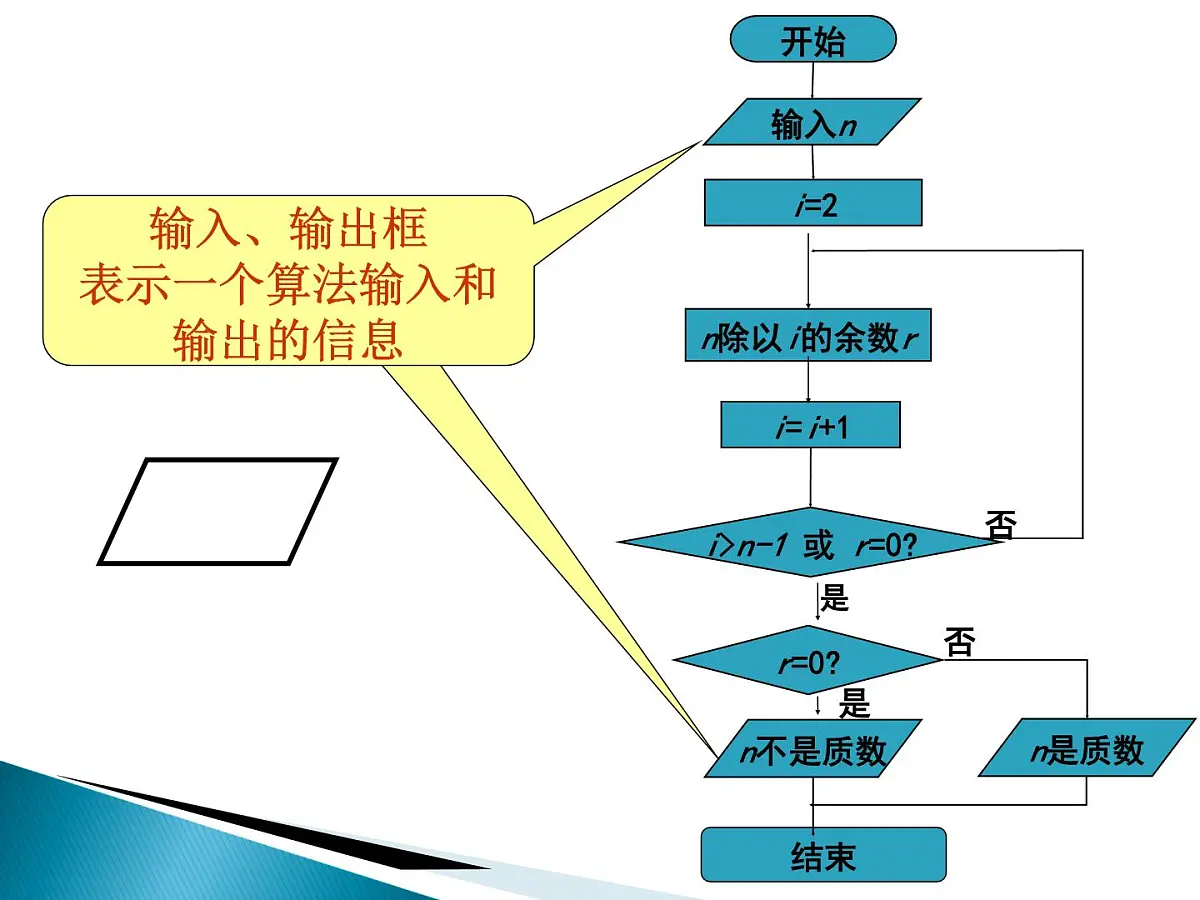

输入、输出框表示一个算法输入和输出的信息
处理框（执行框）赋值、计算
判断框判断某一条件是否成立，成立时在出口处标明“是”；不成立时标明“否”
连接点：如果一个程序框图需要分开来画，要在断开处画上连接点，并标出连接的号码。
学习这部分知识的时候，要掌握各个图形的形状、作用及使用规则，画程序框图的规则如下：
1、使用标准的图形符号。
2、框图一般按从上到下、从左到右的方向画。
3、除判断框外，大多数流程图符号只有一个进入点 和一个退出点。判断框是具有超过一个退出点的唯一符号。
4、判断框分两大类，一类判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另一类是多分支判断，有几种不同的结果。
5、在图形符号内描述的语言要非常简练清楚。
i的值增加1，仍用i表示

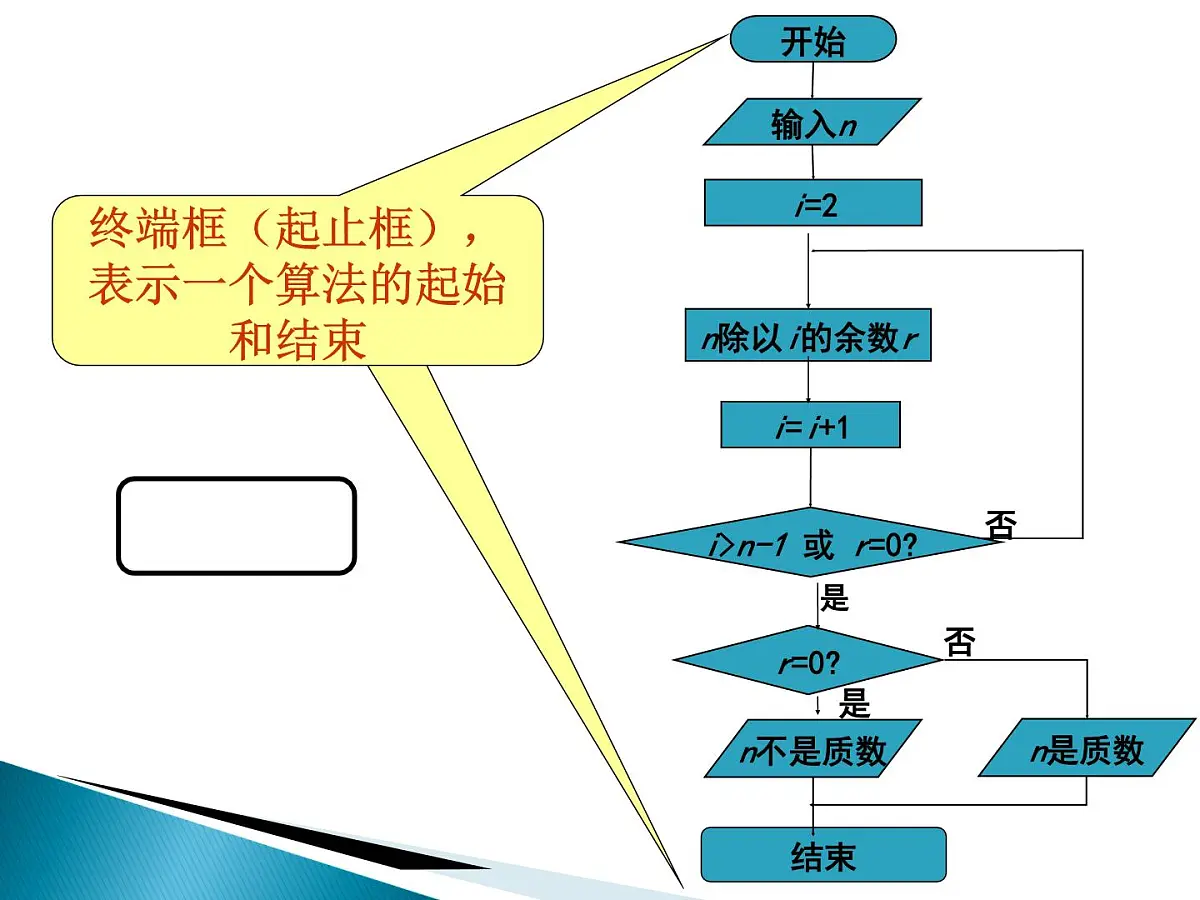

判断整数n（n>2)是否为质数
① i>n-1，r ≠ 0 ② i ≤ n-1，r=0③ i>n-1，r=0
