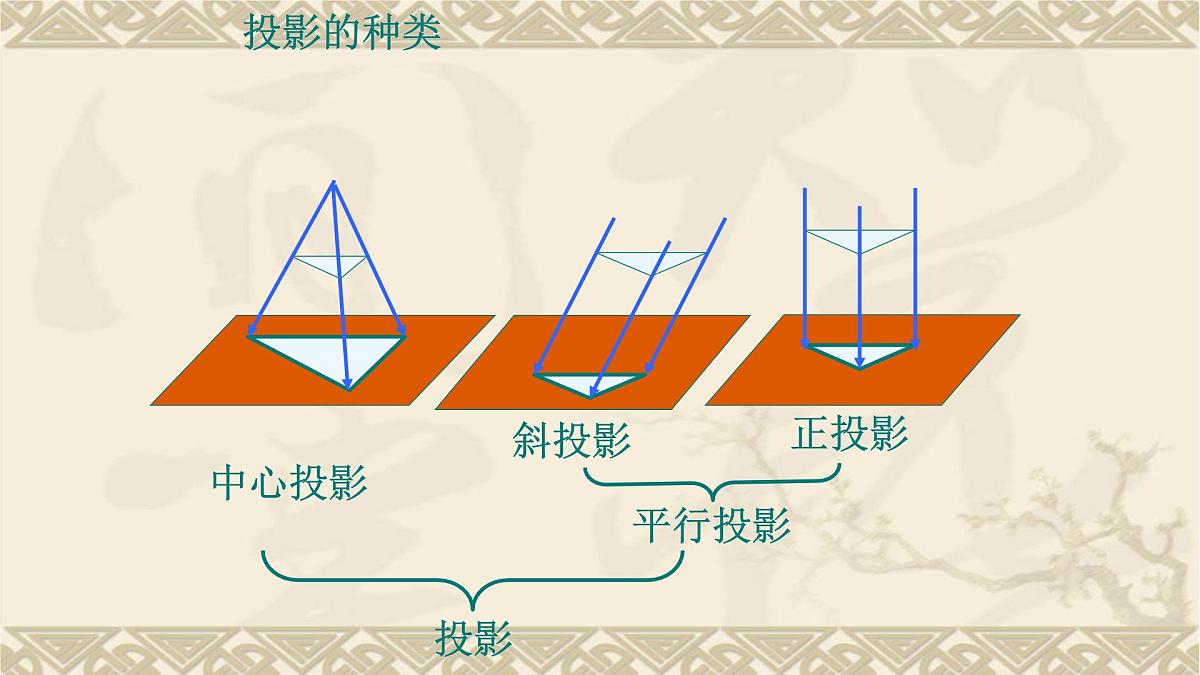

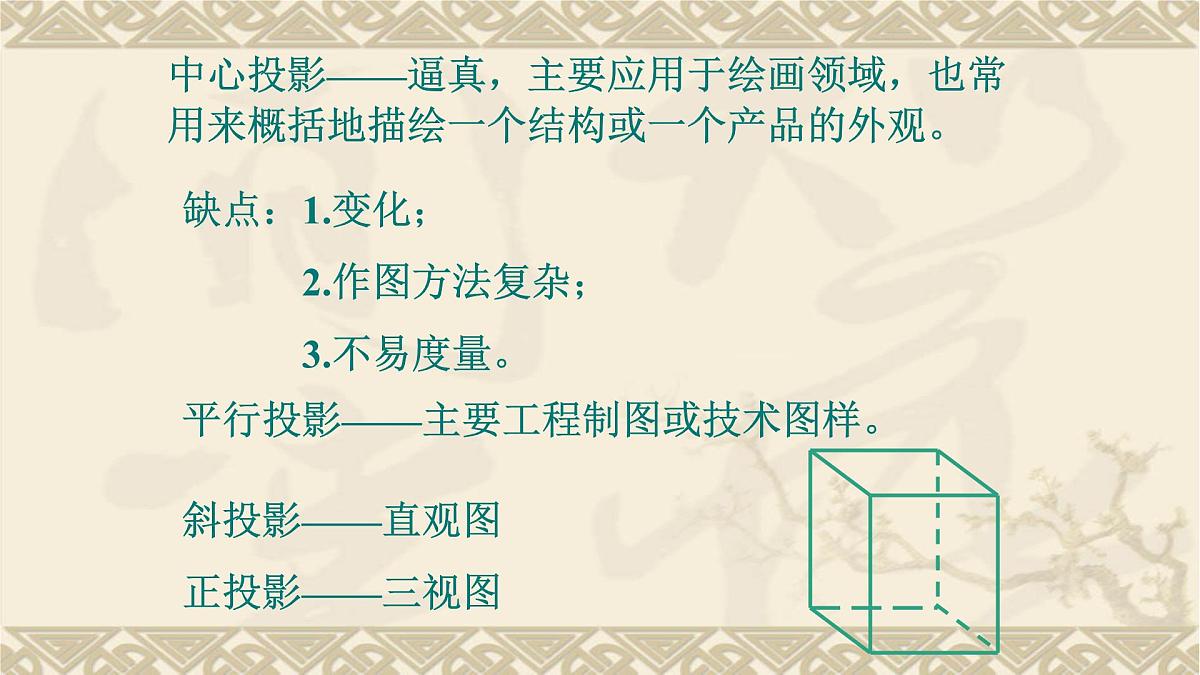

中心投影——逼真，主要应用于绘画领域，也常用来概括地描绘一个结构或一个产品的外观。
缺点：1.变化； 2.作图方法复杂； 3.不易度量。
平行投影——主要工程制图或技术图样。
斜投影——直观图正投影——三视图

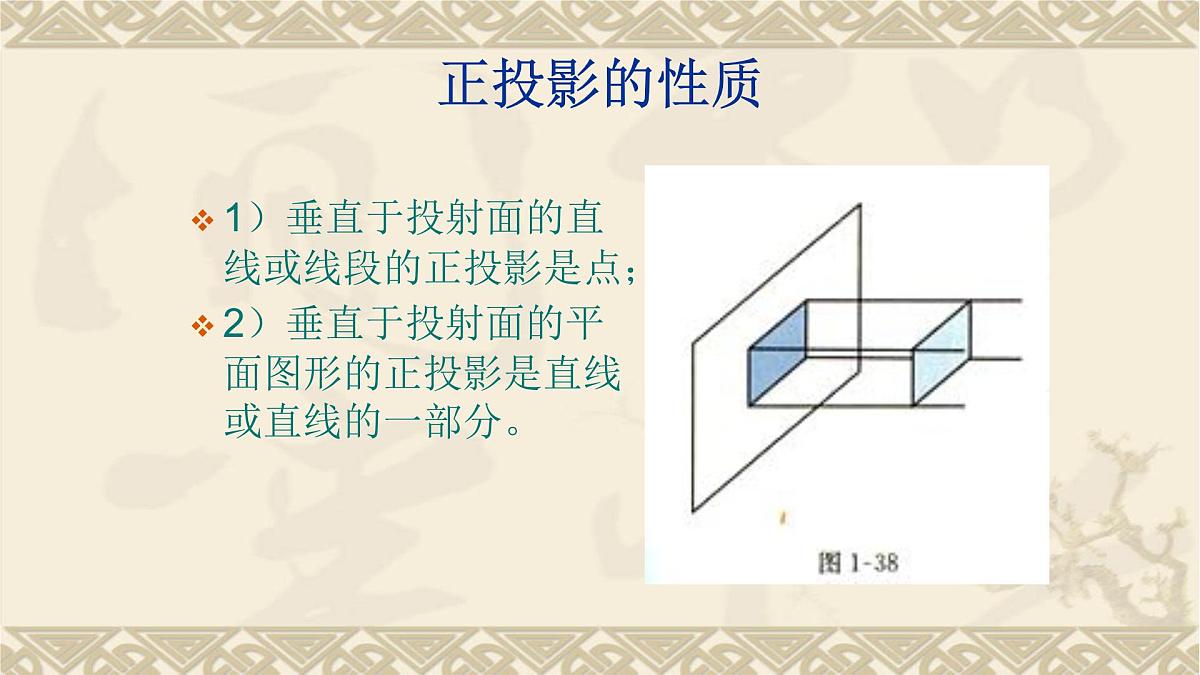

1）垂直于投射面的直线或线段的正投影是点；2）垂直于投射面的平面图形的正投影是直线或直线的一部分。

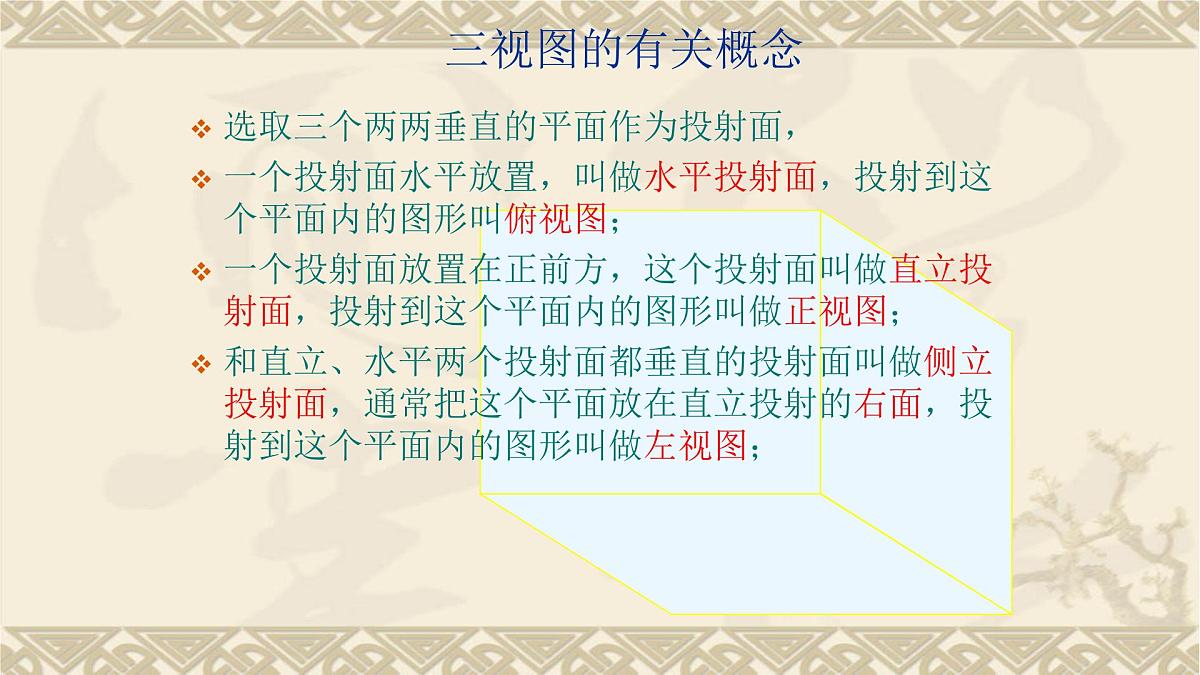

选取三个两两垂直的平面作为投射面，一个投射面水平放置，叫做水平投射面，投射到这个平面内的图形叫俯视图；一个投射面放置在正前方，这个投射面叫做直立投射面，投射到这个平面内的图形叫做正视图；和直立、水平两个投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射的右面，投射到这个平面内的图形叫做左视图；

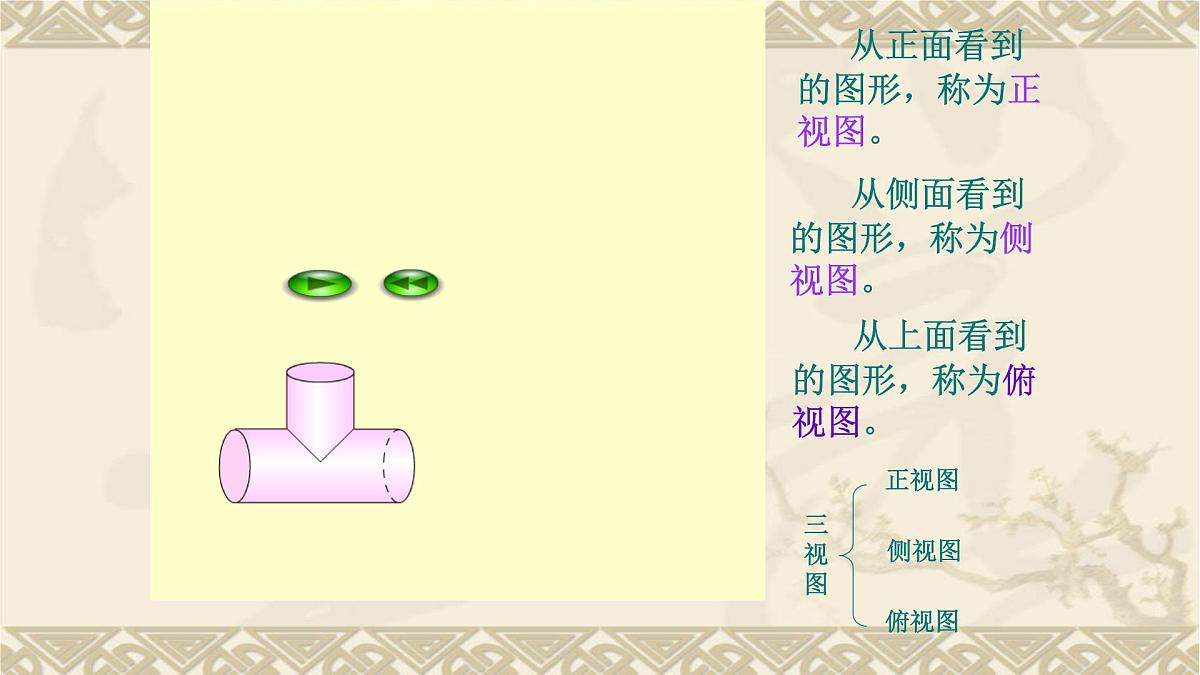

从正面看到的图形，称为正视图。
从上面看到的图形，称为俯视图。
从侧面看到的图形，称为侧视图。

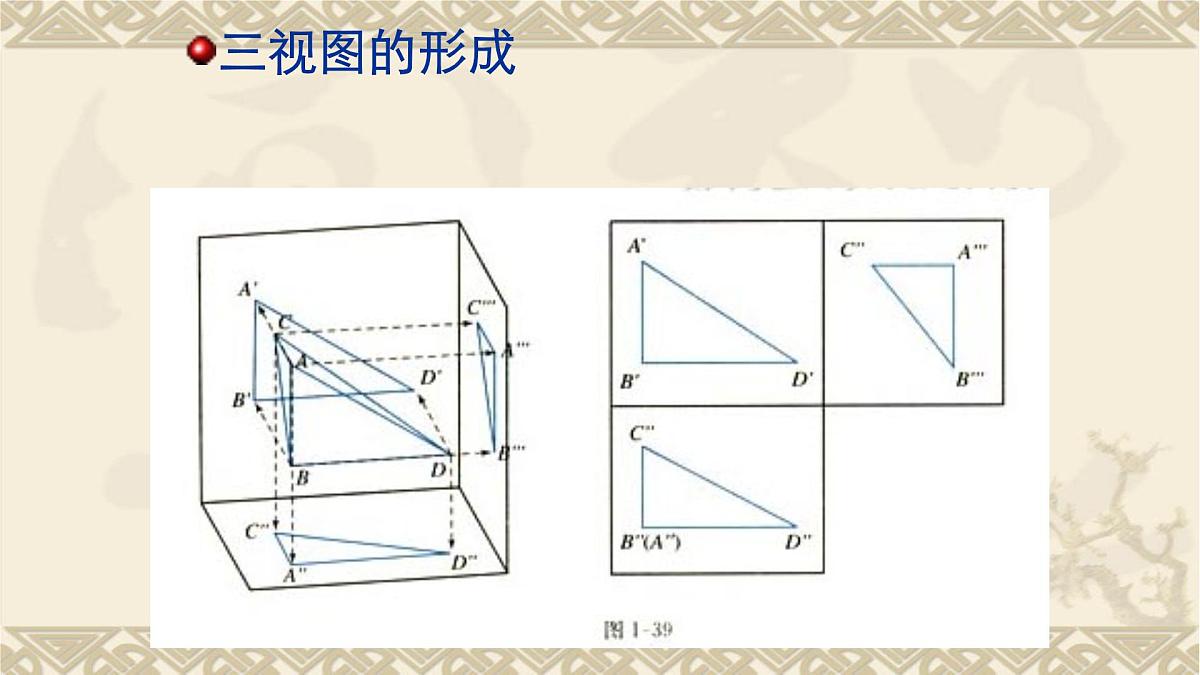

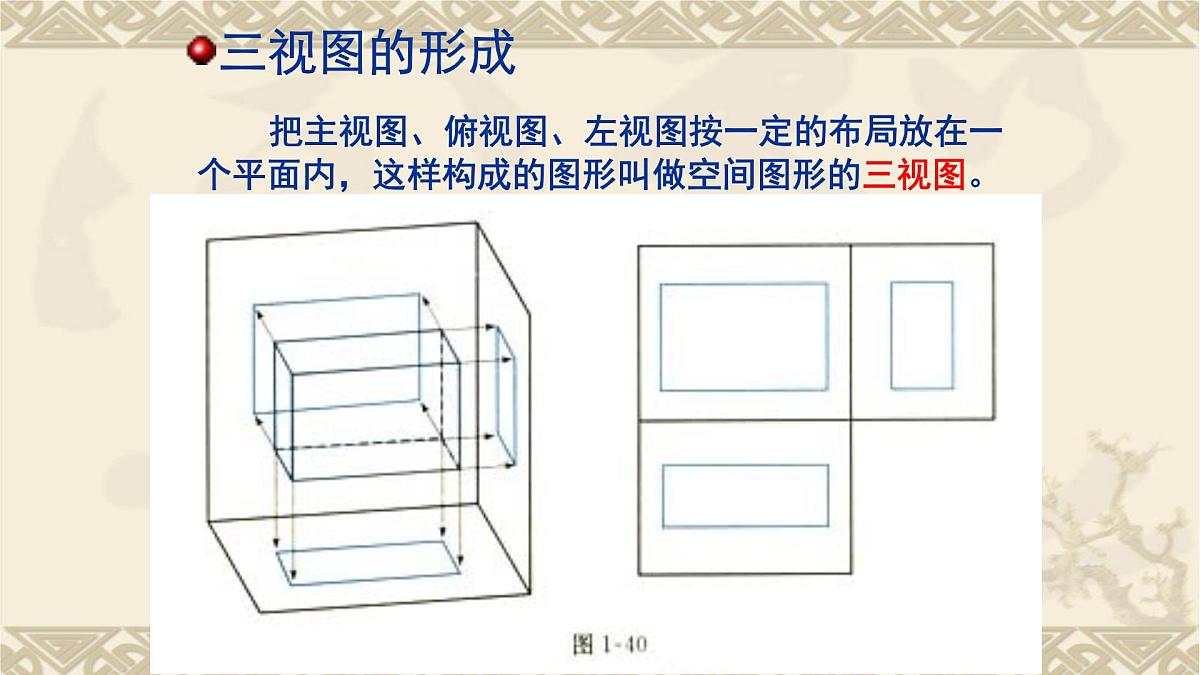

把主视图、俯视图、左视图按一定的布局放在一个平面内，这样构成的图形叫做空间图形的三视图。
圆柱 圆锥 球
画出如图4.2.7所示四棱锥的三视图。
解：四棱锥的三视图如图4.2.8：
例2、如图所示的是一个零件的直观图，画出这个几何体的三视图。
例3、如图所示的是一个奖杯的三视图，画出它的直观图。
1、画出如图所示的六棱柱的三视图。
2、画出长方体的三视图
三、三视图的作图步骤 1.确定主视图方向； 2.三个视图遵循长对正、高平齐、宽相等来完成。
一、 从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图，这样就把一个物体转化为平面的图形。
二、从正面看到的图形，称为正视图； 从上面看到的图形，称为俯视图； 从左面看到的图形，称为左视图；
主左一样高主俯一样长俯左一样宽
2、画出六棱锥的三视图
3、画出如图所示的零件的三视图。
