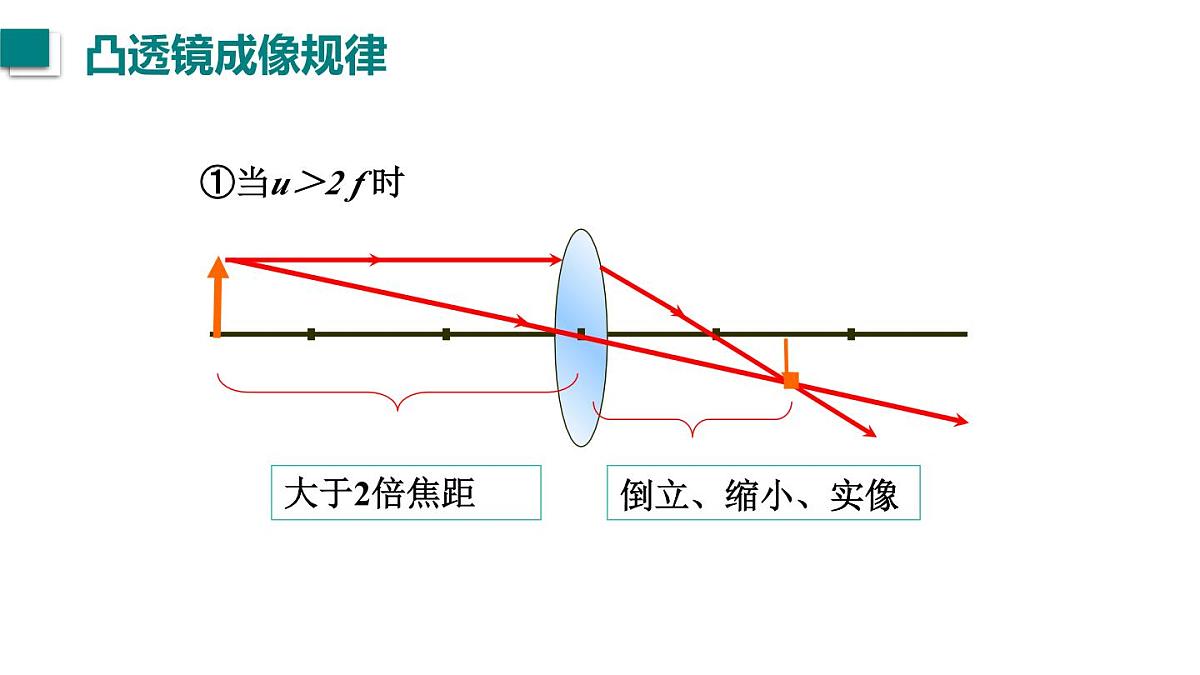

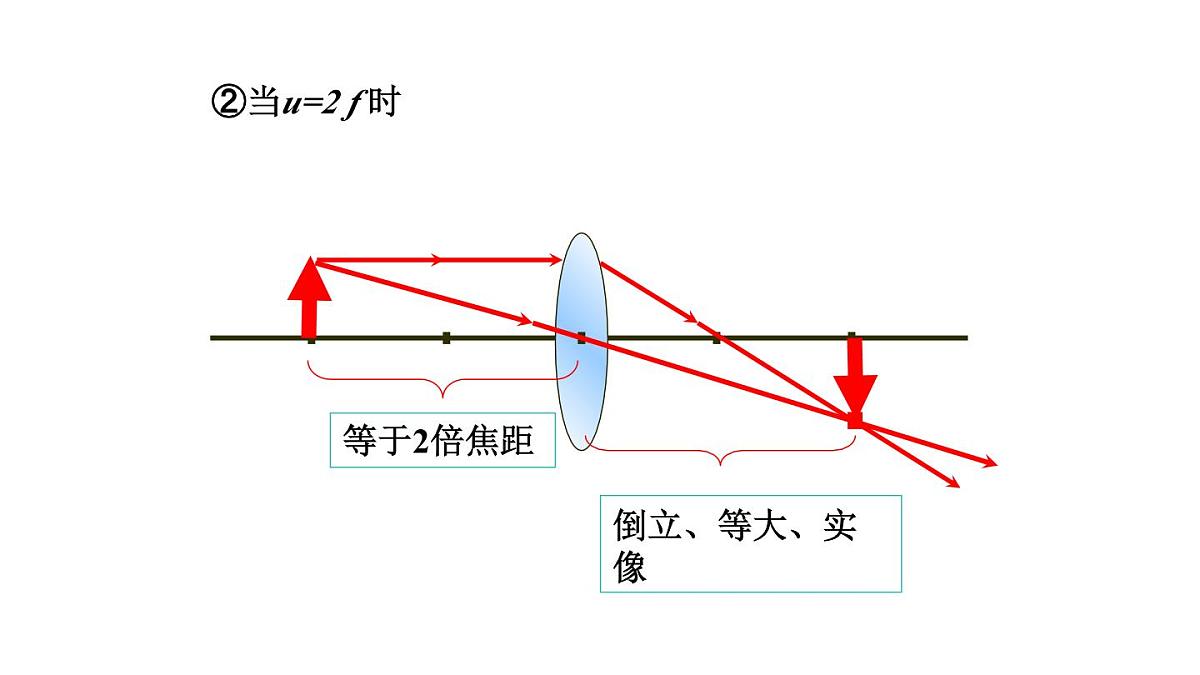

这是一份初中物理教科版（2024）八年级上册（2024）科学探究：凸透镜成像课文内容ppt课件，共30页。PPT课件主要包含了学习目标，大于2倍焦距，缩小实像，①当u＞2f时，等于2倍焦距，等大实像，②当u2f时，放大实像，③当fu2f时，等于1倍焦距等内容，欢迎下载使用。

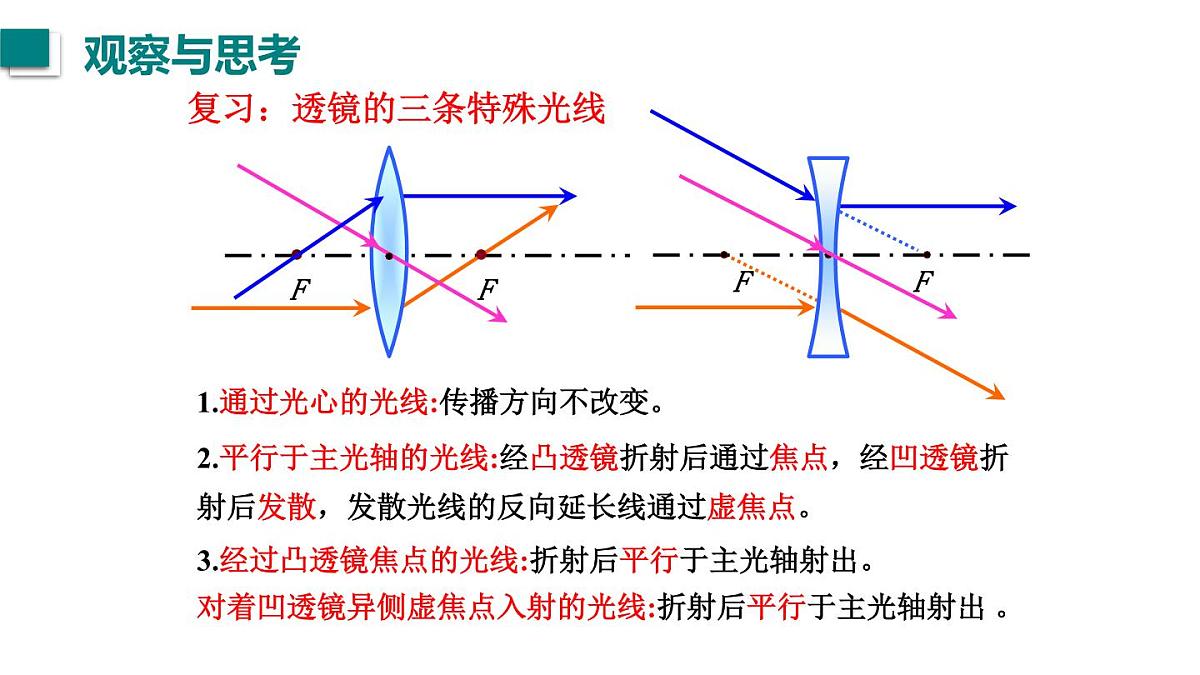

1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
复习：透镜的三条特殊光线

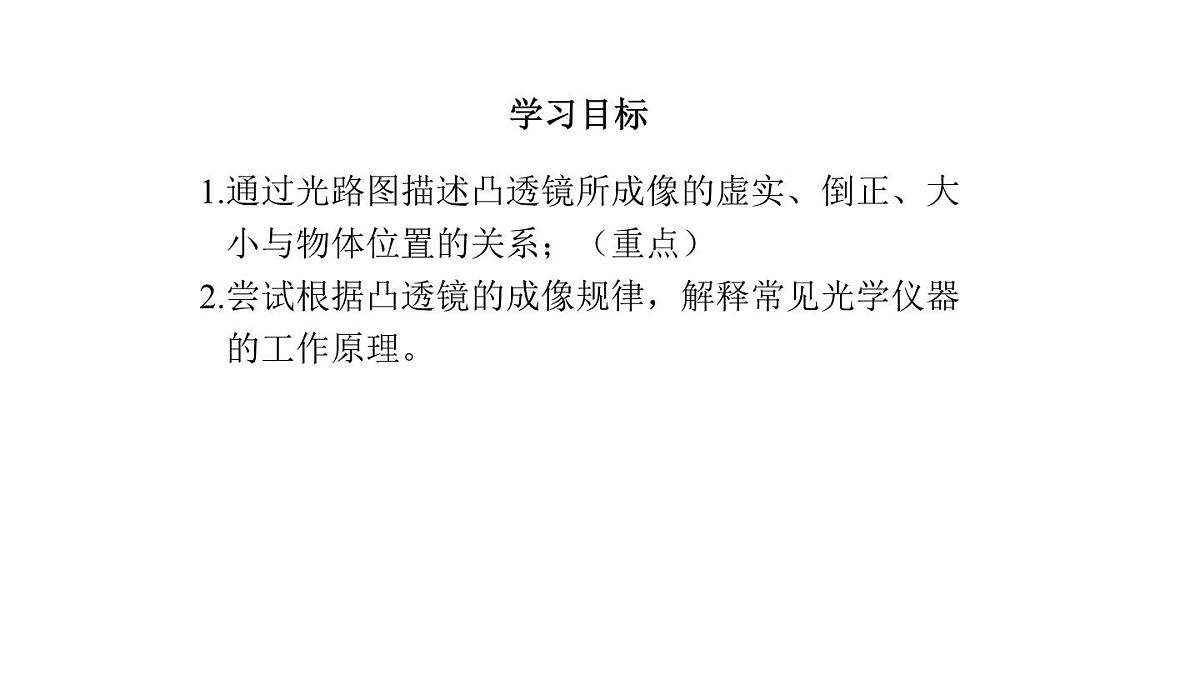

1.通过光路图描述凸透镜所成像的虚实、倒正、大 小与物体位置的关系；（重点）2.尝试根据凸透镜的成像规律，解释常见光学仪器 的工作原理。

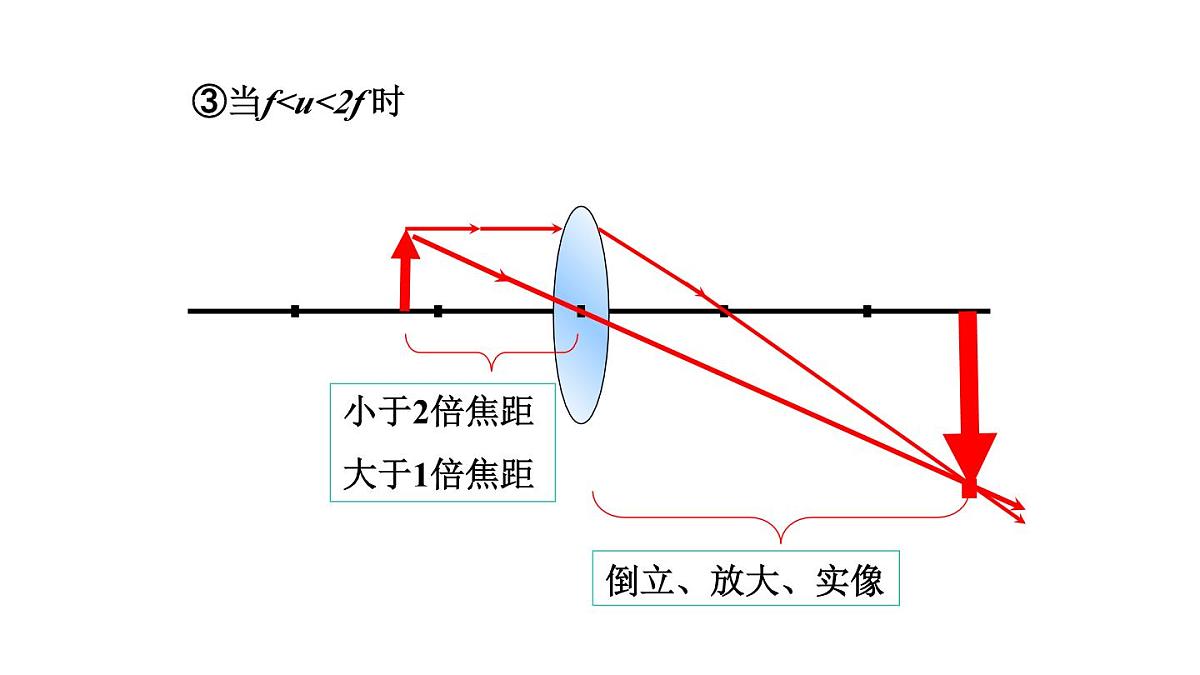

小于2倍焦距大于1倍焦距

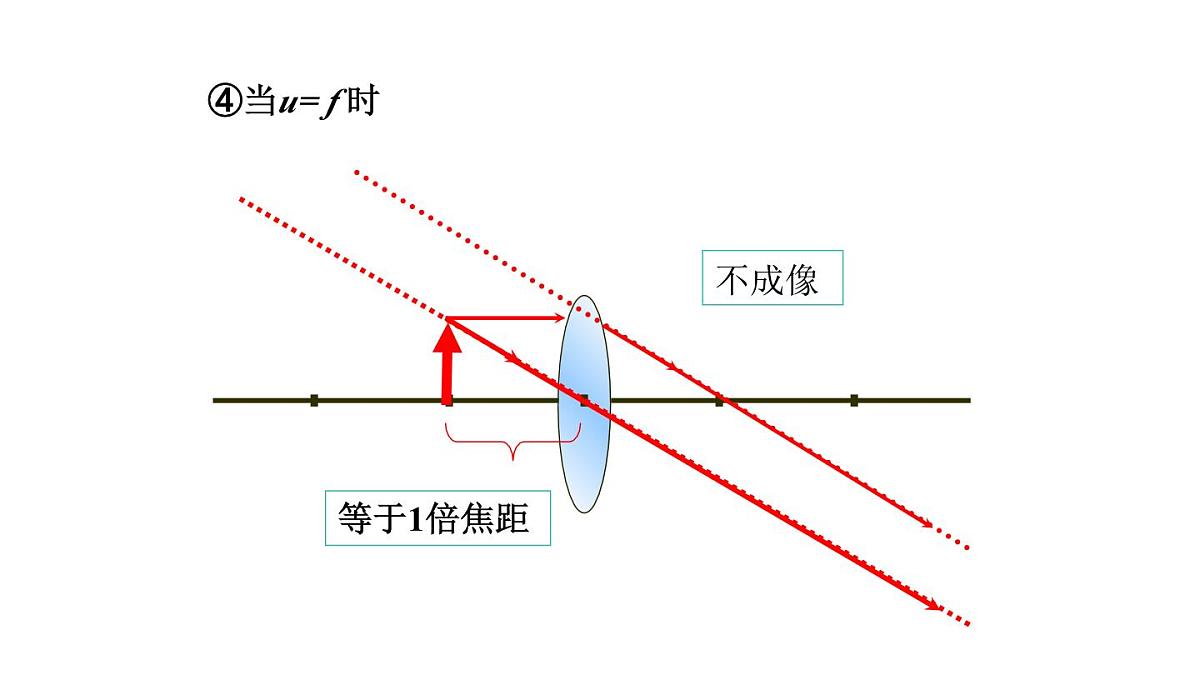

思考：在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？
口诀一倍焦距分虚实，二倍焦距分大小。物远像近像变小，物近像远像变大。
1.放大镜 就是：一个短焦距的凸透镜

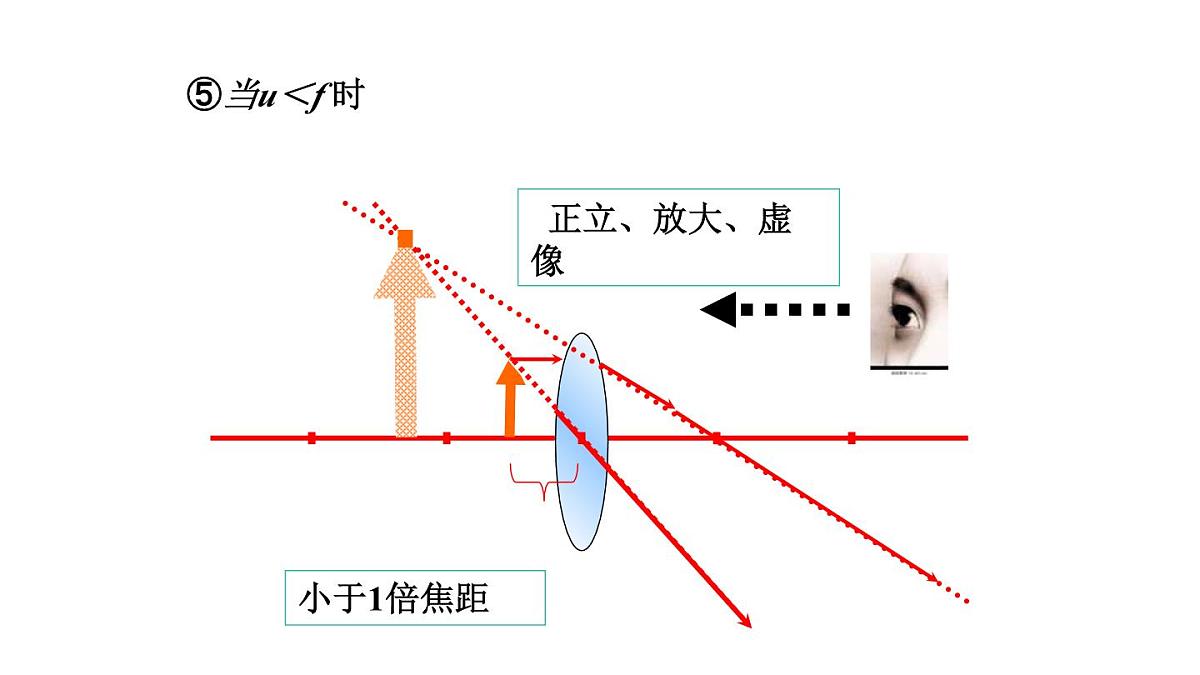

物体到凸透镜的距离小于焦距时，成正立、放大的虚像
成像原理照相机所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。
平面镜在这里有什么作用？
改变光的传播路径,使投影片的像出现在投影仪前方的屏幕上。
投影仪所成的像是____（倒立、正立）____（放大、缩小）的____（虚、实）像。
面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是（ ）
照相机、投影仪、放大镜成像规律表
第一关习题：1.利用凸透镜能得到物体的放大、倒立的实像，这个物体应放在　　　　　　，如果要得到物体放大、正立的虚像，物体应在　　　　　位置。
2.一个凸透镜焦距是10厘米，将物体放在离透镜8厘米处，成 像；将物体放在离透镜12厘米处，成 像；将物体放在离透镜30厘米处，成 像；（指像的大小，倒正、虚实）
第二关习题：3.有一凸透镜的焦距在10~20厘米之间，当物体距透镜25厘米时，所成的像一定是（ ） A.缩小的像 B.放大的像 C.正立的像 D.倒立的像4.当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能( ) A.50厘米 B.40厘米 C.30厘米 D.10厘米
第三关练习5.一块焦距为10厘米的凸透镜前有一个物体，沿主光轴从离凸透镜40厘米处逐渐移到15厘米处。在此过程中像的大小变化情况（ ）A、都成放大的像 B、先成缩小的像，后成放大的像 C、都成缩小的像 D、先成放大的像，后成缩小的像
1.某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像。当蜡烛距透镜9cm时，在光屏上得到一个放大的像。这个凸透镜的焦距可能是（　　） A.10 cm　 B.8 cm C.6 cm　 D.4 cm
解：u＝15cm时，成缩小实像　　∴　u＞2f　即15 cm＞2f　得f＜7.5 cm　　又知u＝9cm时，成放大实像 ∴　f＜9 cm＜2f　得9cm＞f＞4.5 cm综合两个不等式得：4.5cm＜f＜7.5 cm　　　
2.将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f 满足关系式（ ） A．f
