教科版（2024）八年级上册（2024）科学探究：凸透镜成像图文课件ppt

这是一份教科版（2024）八年级上册（2024）科学探究：凸透镜成像图文课件ppt，共28页。PPT课件主要包含了生活中的透镜，透镜的种类有哪些，透镜的概念，透镜的种类，主光轴，凸透镜，对光线有会聚作用，小结光路可逆，凸透镜对光有汇聚作用，凹透镜等内容，欢迎下载使用。

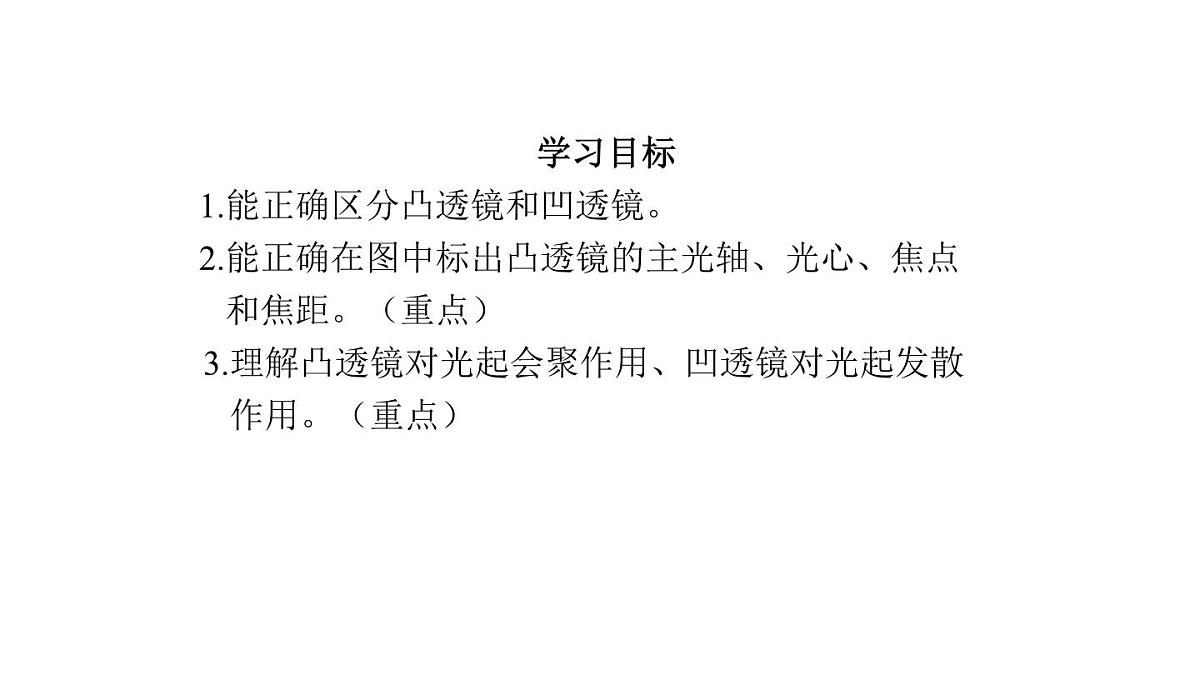

学习目标1.能正确区分凸透镜和凹透镜。2.能正确在图中标出凸透镜的主光轴、光心、焦点 和焦距。（重点）3.理解凸透镜对光起会聚作用、凹透镜对光起发散 作用。（重点）

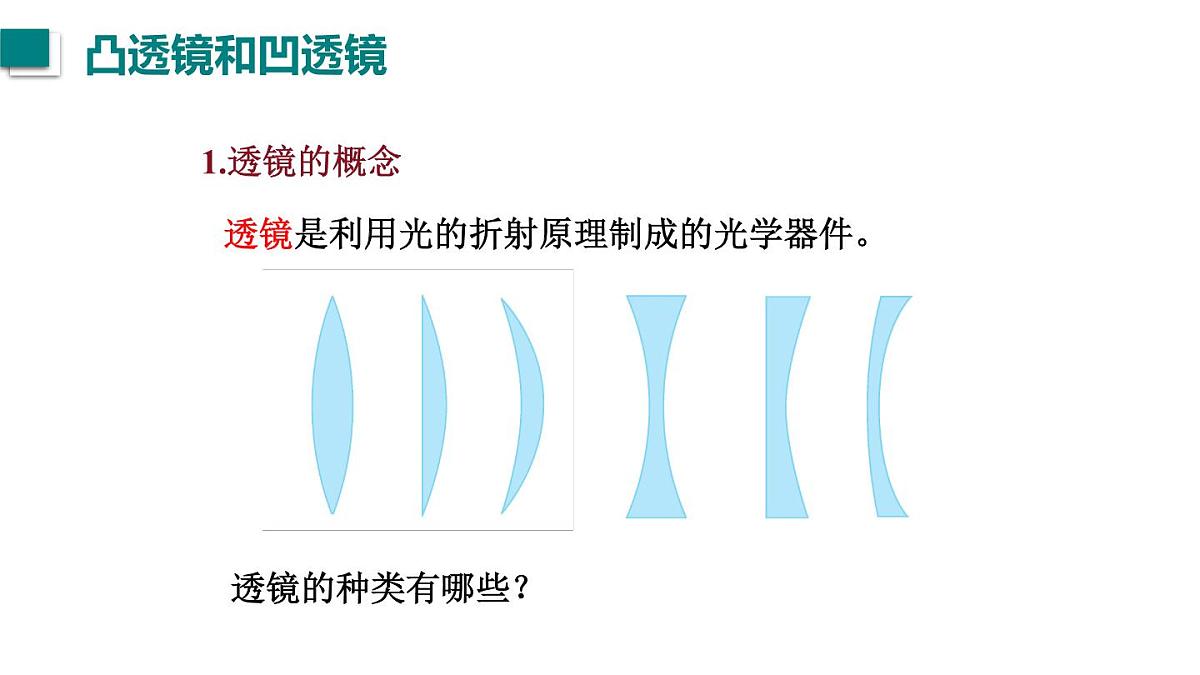

透镜是利用光的折射原理制成的光学器件。

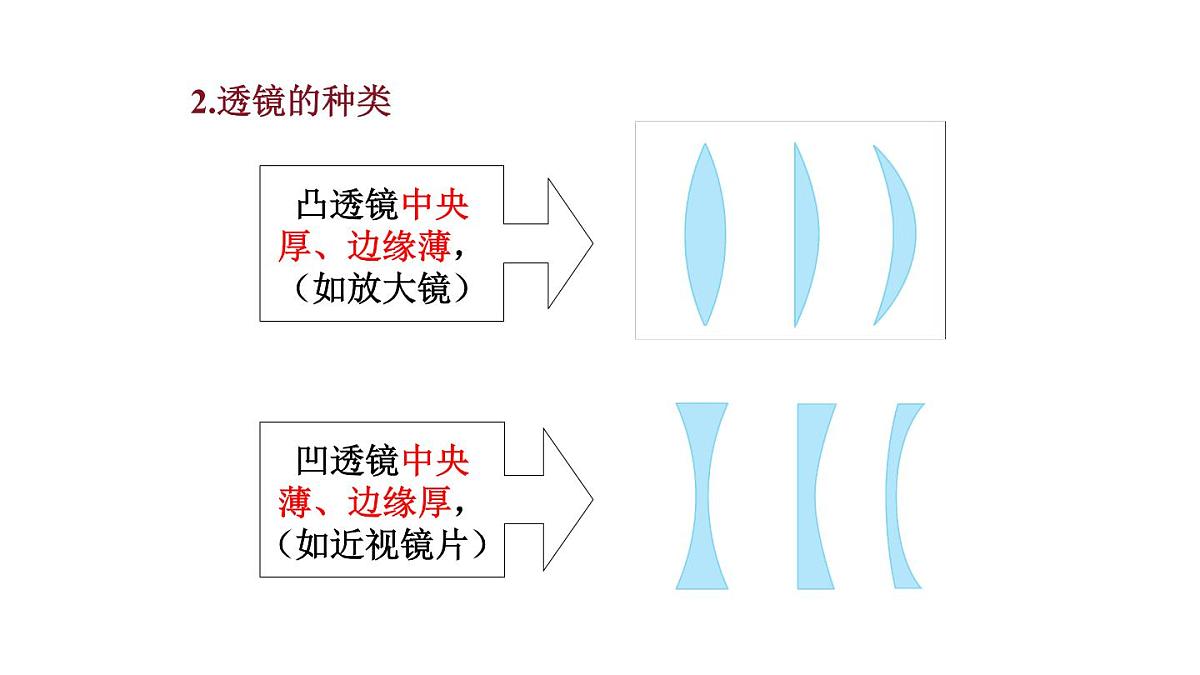

凸透镜中央厚、边缘薄，（如放大镜）
凹透镜中央薄、边缘厚，（如近视镜片）

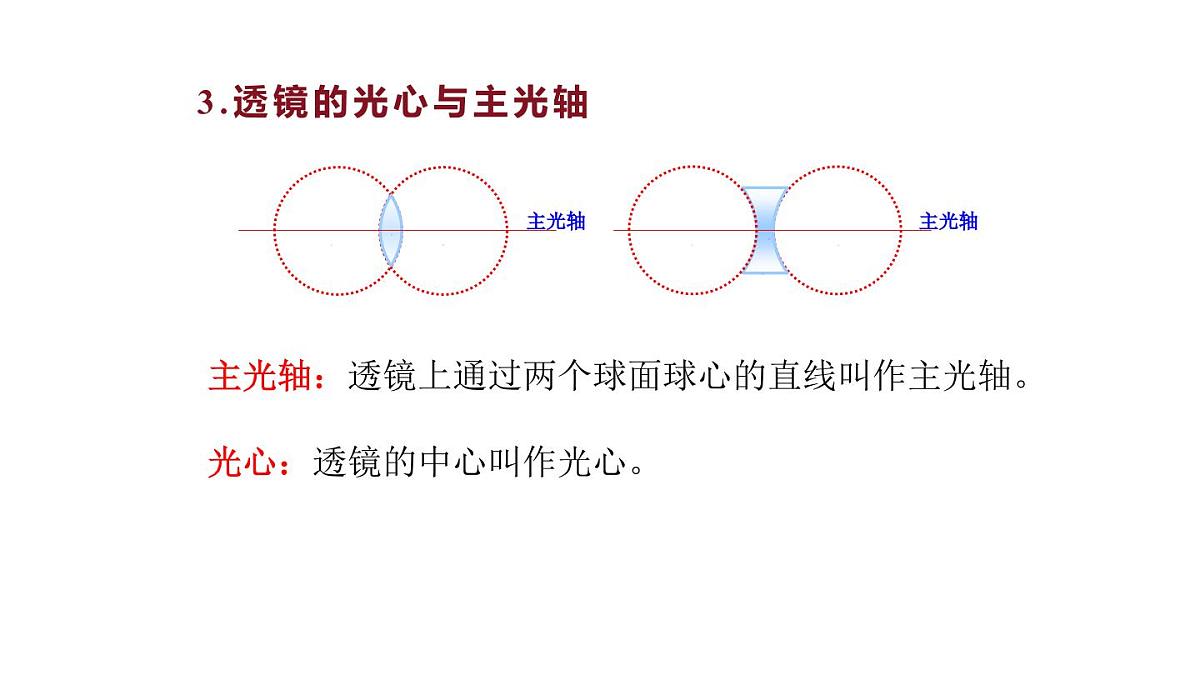

3.透镜的光心与主光轴
主光轴：透镜上通过两个球面球心的直线叫作主光轴。
光心：透镜的中心叫作光心。

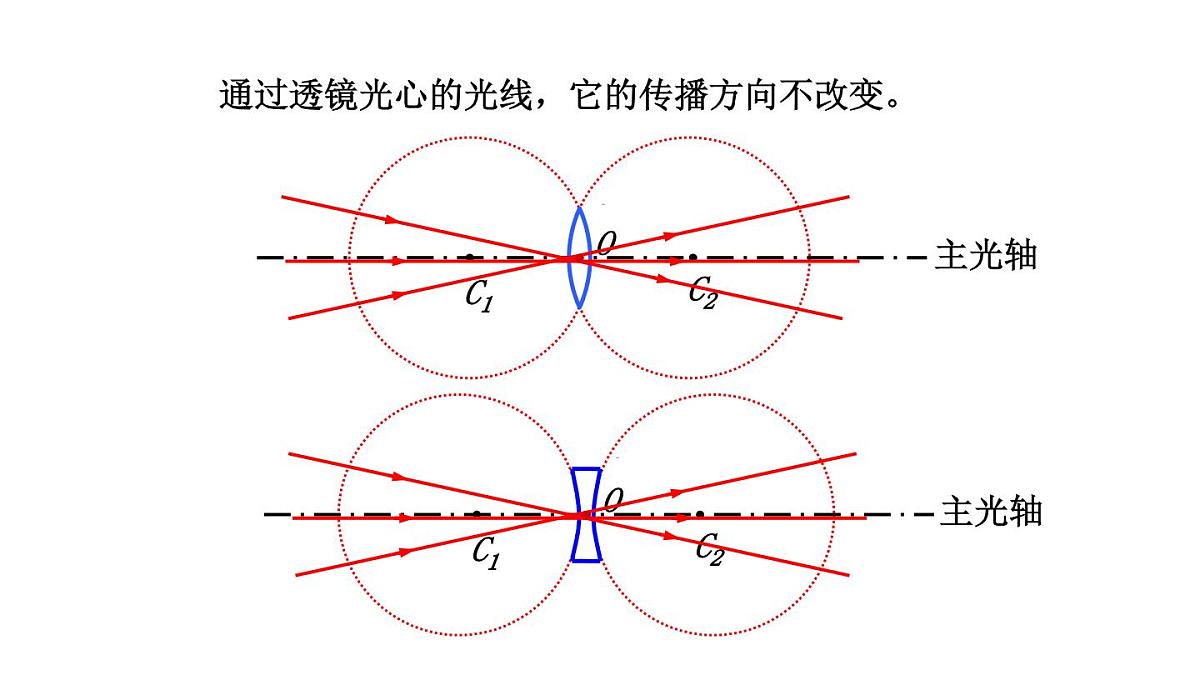

通过透镜光心的光线，它的传播方向不改变。

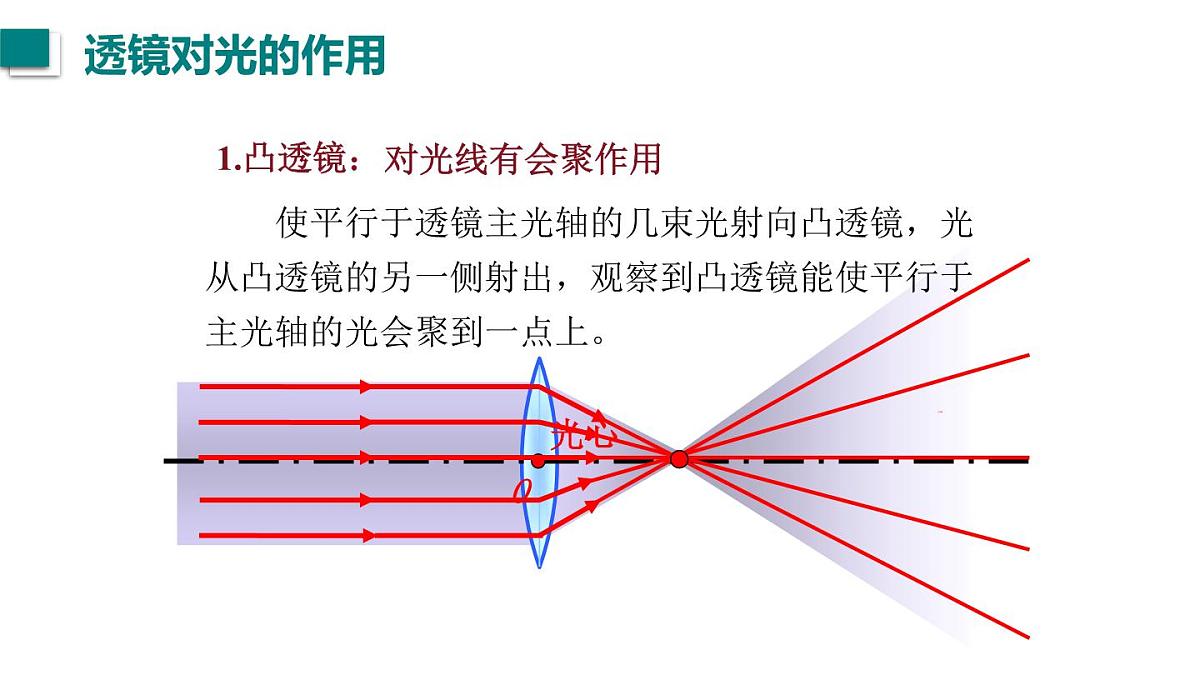

使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上。
2. 凸透镜的焦点和焦距
焦点：平行于主轴的光通过凸透镜后会聚于一点。焦距：焦点到光心的距离。
小结：凸透镜有两个实焦点。
小结：凸透镜对所有光都起会聚作用。
结论：凸透镜对光有汇聚作用,所以凸透镜 又叫会聚透镜。
把折射光线反向延长看一看。
4. 凹透镜的焦点和焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
小结：凹透镜有两个虚焦点
小结：凹透镜对所有光线都起发散作用。
结论：凹透镜对光有发散作用,所以凹透镜 又叫发散透镜
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
凸透镜焦距的测量：太阳光聚焦法
　　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
你知道是谁惹的祸吗？ 一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，用此来遮雨。此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
1.说出哪些是凸透镜，哪些是凹透镜。
2.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ） A. 凸透镜前任意位置 B. 凸透镜的焦点上 C. 凹透镜前任意位置 　　 D. 凹透镜的焦点上
3.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
