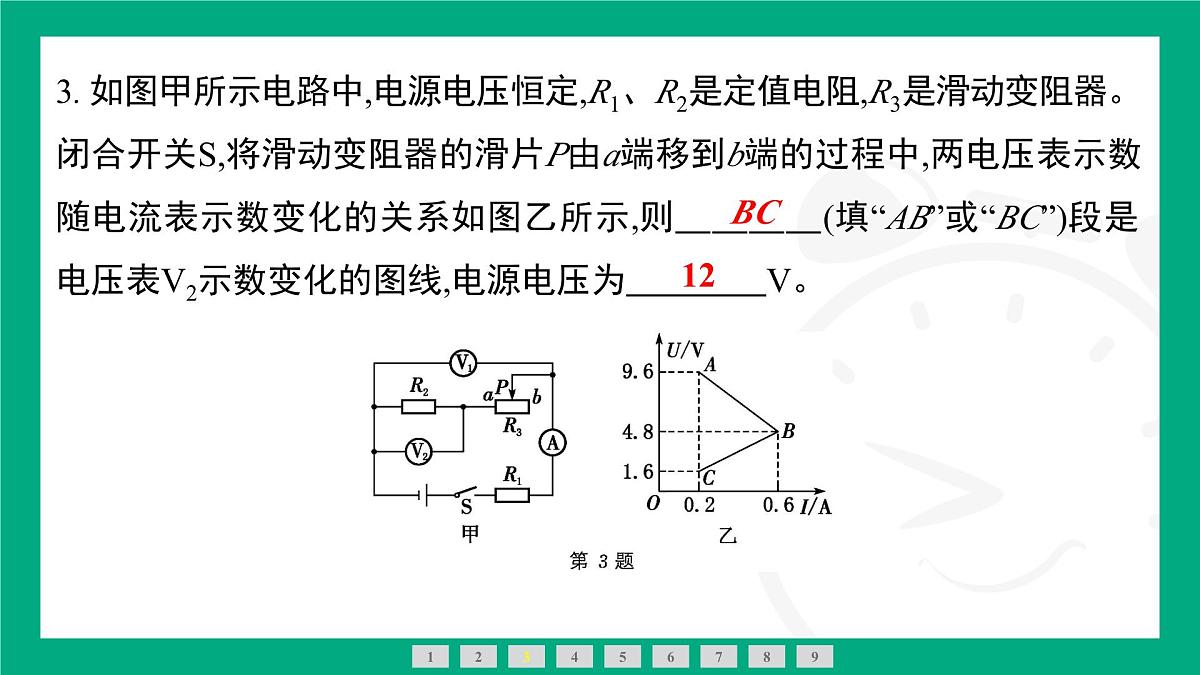

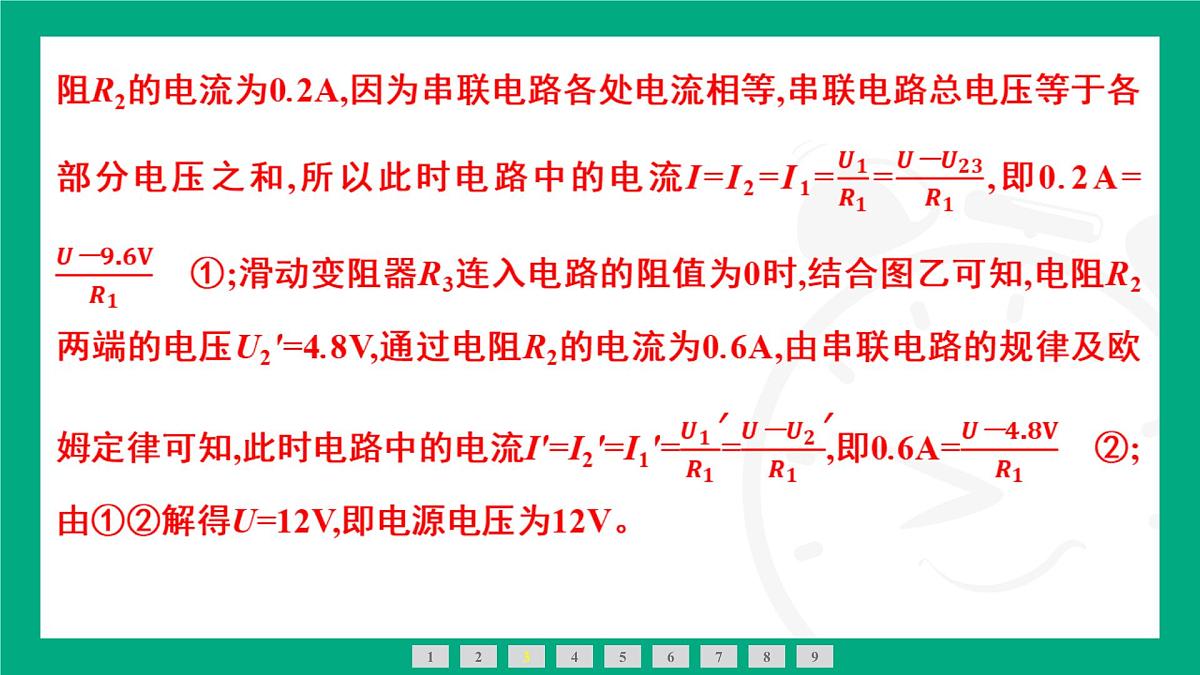

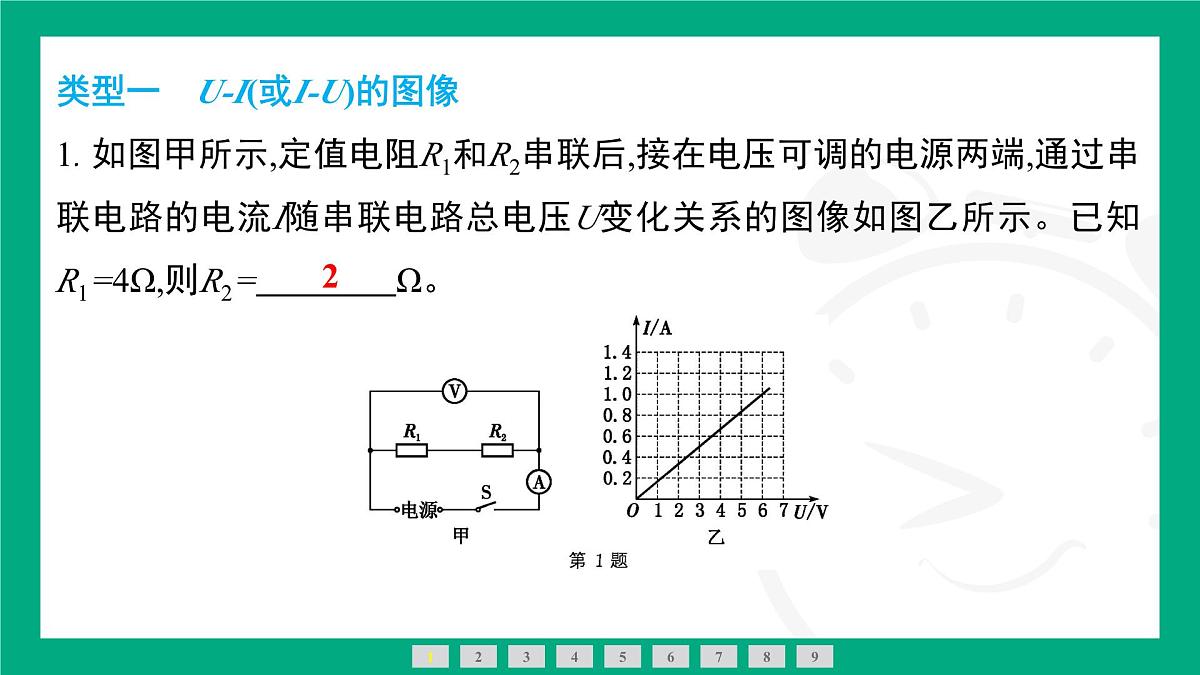

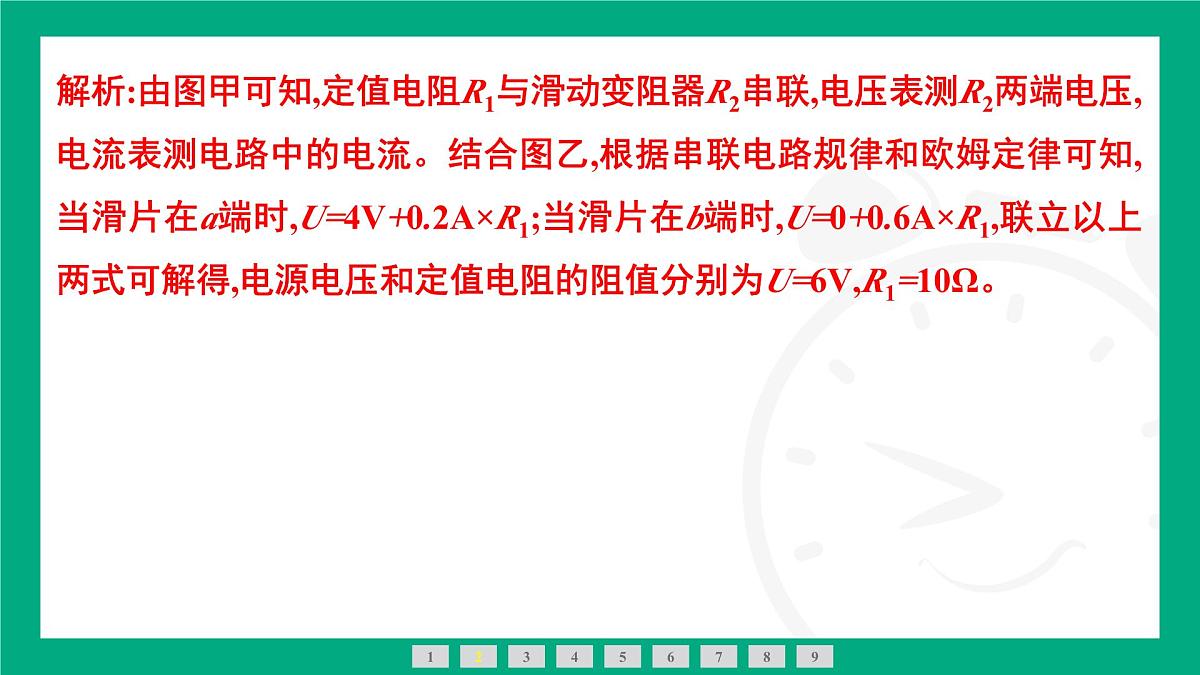

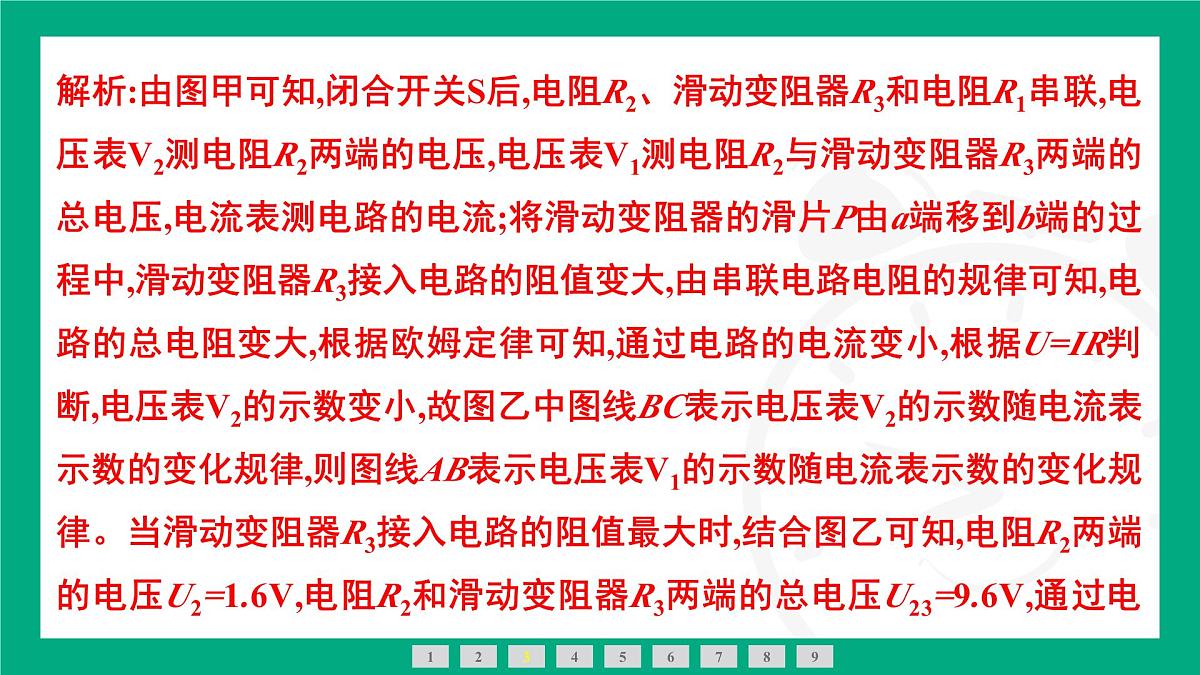

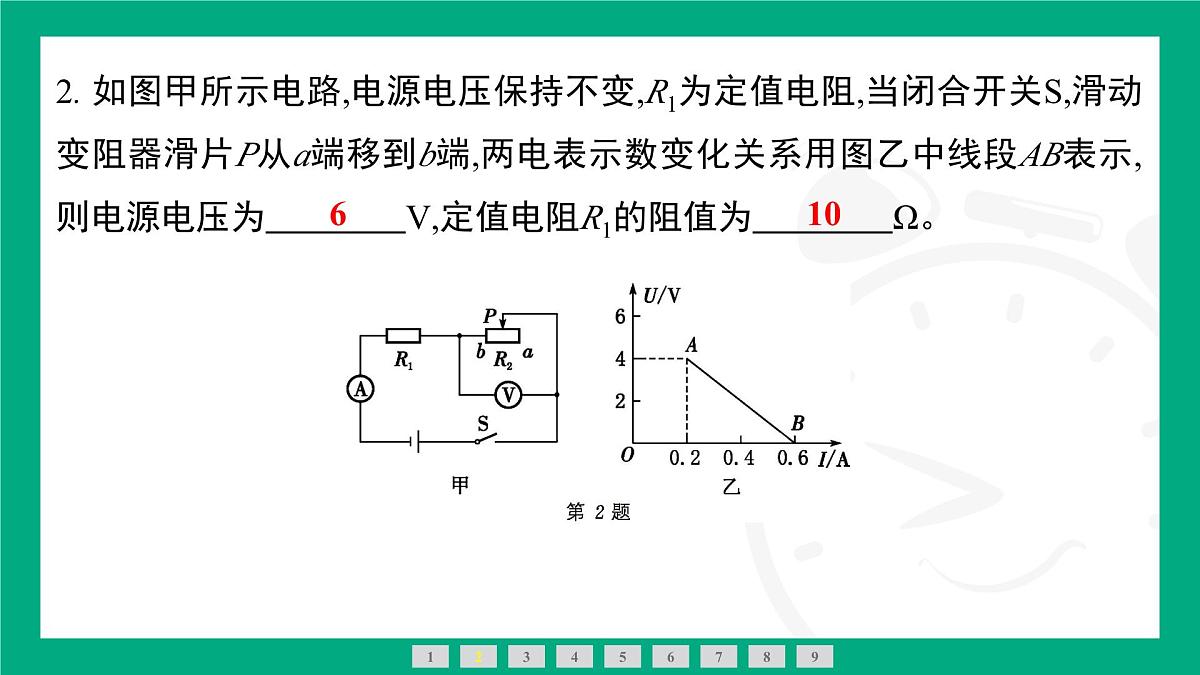

第十七章　欧姆定律专题：欧姆定律应用中的图像问题类型一　U-I(或I-U)的图像1. 如图甲所示,定值电阻R1和R2串联后,接在电压可调的电源两端,通过串联电路的电流I随串联电路总电压U变化关系的图像如图乙所示。已知R1=4Ω,则R2=　　　　Ω。12345678292. 如图甲所示电路,电源电压保持不变,R1为定值电阻,当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙中线段AB表示,则电源电压为　　　　V,定值电阻R1的阻值为　　　　Ω。612345678910解析:由图甲可知,定值电阻R1与滑动变阻器R2串联,电压表测R2两端电压,电流表测电路中的电流。结合图乙,根据串联电路规律和欧姆定律可知,当滑片在a端时,U=4V+0.2A×R1;当滑片在b端时,U=0+0.6A×R1,联立以上两式可解得,电源电压和定值电阻的阻值分别为U=6V,R1=10Ω。1234567893. 如图甲所示电路中,电源电压恒定,R1、R2是定值电阻,R3是滑动变阻器。闭合开关S,将滑动变阻器的滑片P由a端移到b端的过程中,两电压表示数随电流表示数变化的关系如图乙所示,则　　　　(填“AB”或“BC”)段是电压表V2示数变化的图线,电源电压为　　　　V。12345678BC912解析:由图甲可知,闭合开关S后,电阻R2、滑动变阻器R3和电阻R1串联,电压表V2测电阻R2两端的电压,电压表V1测电阻R2与滑动变阻器R3两端的总电压,电流表测电路的电流;将滑动变阻器的滑片P由a端移到b端的过程中,滑动变阻器R3接入电路的阻值变大,由串联电路电阻的规律可知,电路的总电阻变大,根据欧姆定律可知,通过电路的电流变小,根据U=IR判断,电压表V2的示数变小,故图乙中图线BC表示电压表V2的示数随电流表示数的变化规律,则图线AB表示电压表V1的示数随电流表示数的变化规律。当滑动变阻器R3接入电路的阻值最大时,结合图乙可知,电阻R2两端的电压U2=1.6V,电阻R2和滑动变阻器R3两端的总电压U23=9.6V,通过电123456789 1234567894. (2024·呼和浩特)如图甲所示是L1、L2两个灯泡的I-U图像。(1) 若两灯泡串联在电路中(如图乙所示),此时电流表的示数为0.3A。求此时两灯泡的电阻。123456789 123456789(2) 保持电源电压不变,将两灯泡的连接方式改为并联(如图丙所示),求此时电流表的示数。123456789(2) 在图乙中,根据串联电路的电压规律可得,电源电压U=U1+U2=1.8V+4.2V=6V;在图丙中,两灯并联,电流表测干路中的电流,电源电压不变,由于并联电路各支路两端的电压等于电源电压,所以两灯两端的电压均为6V,根据图甲可知,通过两灯的电流大小分别为I1=0.5A、I2=0.35A,根据并联电路的电流规律可得,干路中的电流,即电流表的示数I=I1+I2=0.5A+0.35A=0.85A类型二　R-*(或*-R)的图像5. 某同学利用如图甲所示的电路进行实验,电源电压恒为3V,更换4个阻值不同的定值电阻R0,得到如图乙所示的I-R图像。以下有关叙述正确的是 (　　)A. 该电路探究的是电流和电压的关系B. 实验中电压表的示数保持1V不变C. 将R0从5Ω换成10Ω后,应将滑片P向左移动D. 将电压表并联在R两端,其他操作不变,也可得出相同的结论123456789D解析:根据控制变量法,更换4个定值电阻R0,即改变电阻的大小,探究的是电流与电阻的关系,故A错误;由图乙中数据知,R0两端的电压U=IR=0.4A×5Ω=0.1A×20Ω=2V,即实验中电压表的示数保持2V不变,故B错误;将R0从5Ω换成10Ω后,电阻变大,根据分压原理,电压表示数变大,因要控制R0两端的电压不变,故应增大滑动变阻器分得的电压,应增大滑动变阻器连入电路的电阻,应将滑片P向右移,故C错误;根据串联分压可知,只需控制滑动变阻器两端的电压不变,即可控制定值电阻两端的电压不变,可以探究电流与电阻的关系,故D正确。1234567896. 如图甲所示的电路中,电源两端的电压保持不变,电流表的量程为0~0.6A,电压表的量程为0~15V,滑动变阻器R2的铭牌上标有“200Ω　1A”的字样。闭合开关S,在调节滑动变阻器R2阻值的过程中,电压表的示数U与R2接入电路阻值的关系如图乙所示。若要求两只电表的示数均不能超过所选量程,则下列说法中,正确的是 (　　)A. 电源两端的电压为20VB. R1的阻值为18ΩC. 为保证电路的安全,滑动变阻器接入电路的阻值范围是20~100ΩD. 电流表示数的变化范围是0.15~0.6A123456789D7. 小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图,如图甲所示。电源电压恒为6V,定值电阻R0的阻值为20Ω,湿敏电阻R的阻值随空气湿度RH的变化关系如图乙所示。下列分析正确的是 (　　)A. 空气湿度越大,湿敏电阻R的阻值越大B. 空气湿度越大,电压表示数越小C. 当空气湿度为40%时,电压表的示数为3.6VD. 当电路中电流为0.15A时,空气湿度为50%12345678D9 1234567898. (2024·呼伦贝尔鄂伦春自治旗二模)新型的PTC发热材料可以自动调节电路的电功率,图甲为一新型PTC发热材料的工作电路,R0是保护电阻,阻值恒定;R1是PTC电阻,阻值随温度变化规律如图乙所示。闭合开关,在温度从40℃升高到120℃的过程中 (　　)A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻R0两端的电压先变小后变大123456789C解析:图甲中,两电阻串联,电压表测R1两端的电压,电流表测电路中的电流,由图乙知,温度从40℃升高到100℃的过程中,电阻R1变小,从100℃升高120℃的过程中,电阻R1变大,则根据串联电路电阻的规律,总电阻先变小后变大,由欧姆定律可知,电路中的电流先变大后变小,即电流表示数先变大后变小,故A错误;电路中的电流先变大后变小,根据U=IR可知,定值电阻R0两端的电压先变大后变小,故D错误;由串联电路电压的规律可知,R1两端的电压先变小后变大,即电压表示数先变小后变大,故B错误;根据欧姆定律可知,电压表与电流表示数的比值等于PTC电阻R1的阻值,所以电压表与电流表示数的比值先变小后变大,故C正确。1234567899. (2024·通辽科尔沁校级模拟)在如图甲所示的电路中,电源电压保持不变。当闭合开关S,滑动变阻器的滑片P在a点时,电流表示数为0.5A。将滑片P从a点移动到最右端的过程中,通过滑动变阻器的电流随电阻变化关系的图像如图乙所示,则电源电压U=　　　　V。当滑动变阻器接入电路中的电阻最大时,电流表的示数为　　　　。12345678390.3A 123456789
