人教版物理九年级全一册第一十七章 欧姆定律专题：欧姆定律在动态电路中的应用(1)——定性分析 课件 （含答案）

这是一份人教版物理九年级全一册第一十七章 欧姆定律专题：欧姆定律在动态电路中的应用(1)——定性分析 课件 （含答案），共17页。

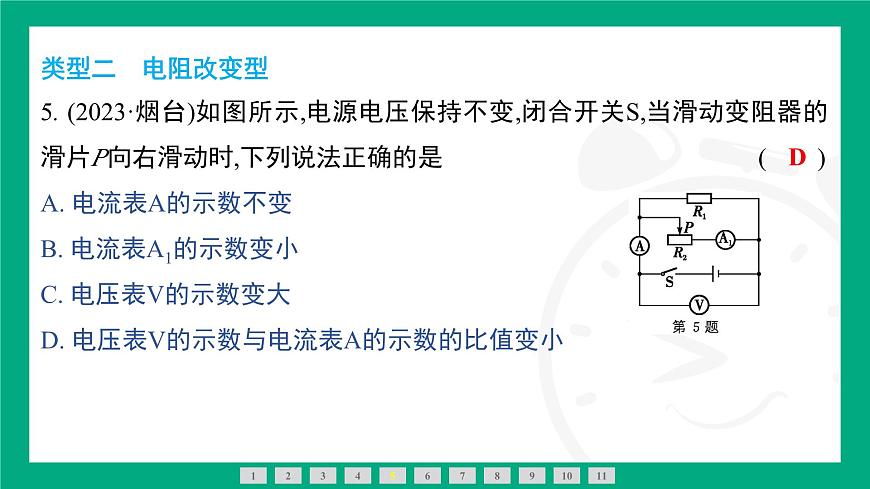

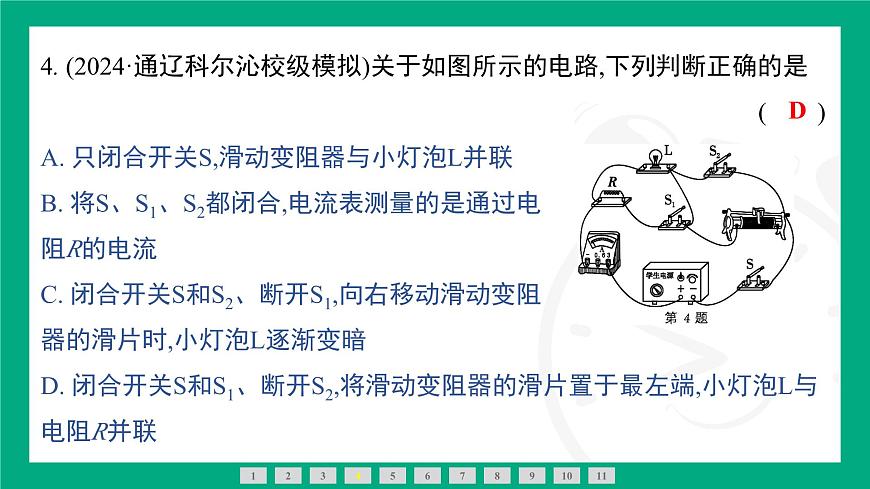

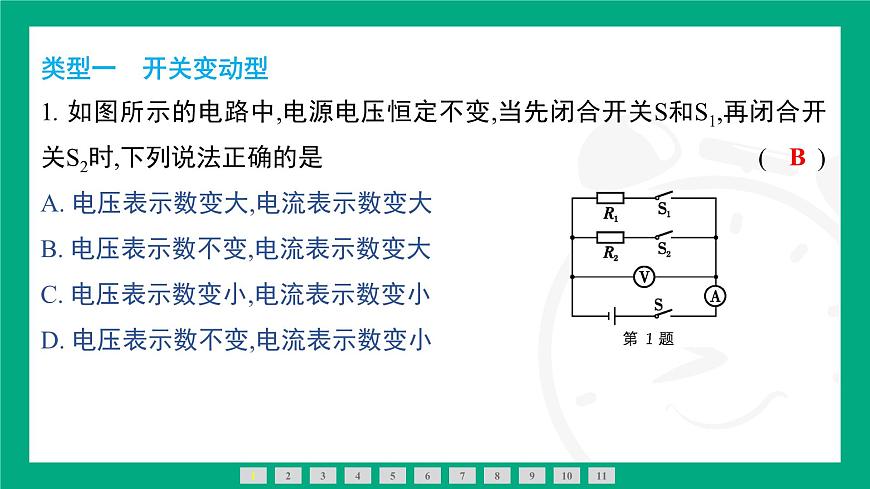

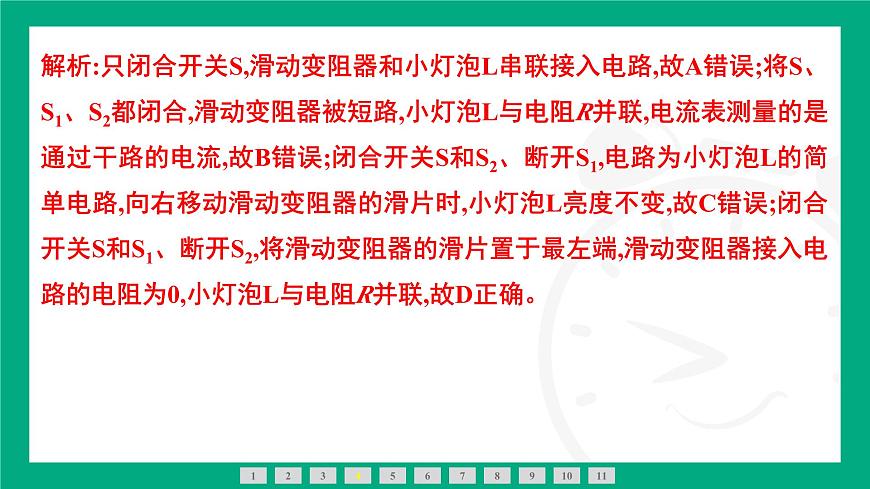

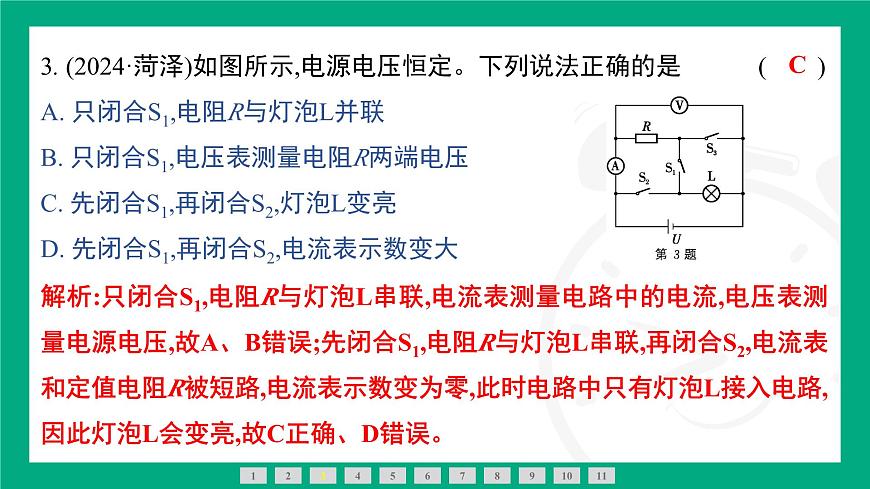

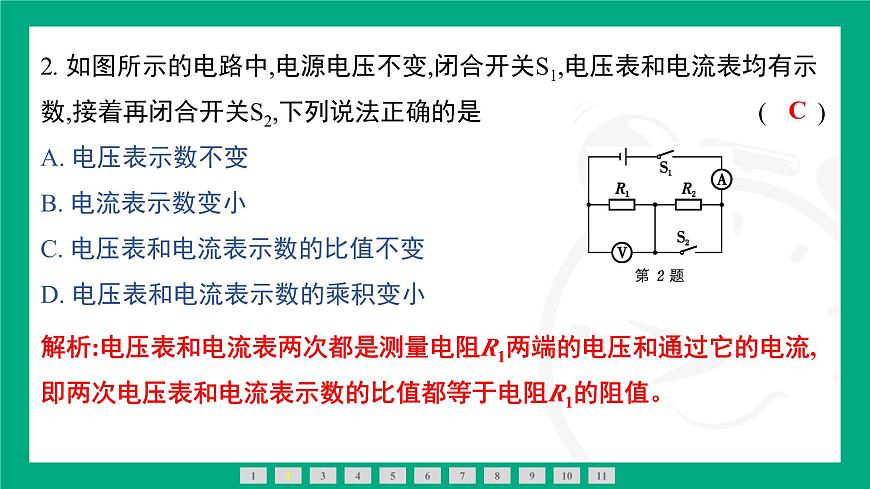

第十七章　欧姆定律专题：欧姆定律在动态电路中的应用(1) ——定性分析类型一　开关变动型1. 如图所示的电路中,电源电压恒定不变,当先闭合开关S和S1,再闭合开关S2时,下列说法正确的是 (　　)A. 电压表示数变大,电流表示数变大B. 电压表示数不变,电流表示数变大C. 电压表示数变小,电流表示数变小D. 电压表示数不变,电流表示数变小12345678910B112. 如图所示的电路中,电源电压不变,闭合开关S1,电压表和电流表均有示数,接着再闭合开关S2,下列说法正确的是 (　　)A. 电压表示数不变B. 电流表示数变小C. 电压表和电流表示数的比值不变D. 电压表和电流表示数的乘积变小C1234567891011解析:电压表和电流表两次都是测量电阻R1两端的电压和通过它的电流,即两次电压表和电流表示数的比值都等于电阻R1的阻值。3. (2024·菏泽)如图所示,电源电压恒定。下列说法正确的是 (　　)A. 只闭合S1,电阻R与灯泡L并联B. 只闭合S1,电压表测量电阻R两端电压C. 先闭合S1,再闭合S2,灯泡L变亮D. 先闭合S1,再闭合S2,电流表示数变大C1234567891011解析:只闭合S1,电阻R与灯泡L串联,电流表测量电路中的电流,电压表测量电源电压,故A、B错误;先闭合S1,电阻R与灯泡L串联,再闭合S2,电流表和定值电阻R被短路,电流表示数变为零,此时电路中只有灯泡L接入电路,因此灯泡L会变亮,故C正确、D错误。4. (2024·通辽科尔沁校级模拟)关于如图所示的电路,下列判断正确的是 (　　)A. 只闭合开关S,滑动变阻器与小灯泡L并联B. 将S、S1、S2都闭合,电流表测量的是通过电阻R的电流C. 闭合开关S和S2、断开S1,向右移动滑动变阻器的滑片时,小灯泡L逐渐变暗D. 闭合开关S和S1、断开S2,将滑动变阻器的滑片置于最左端,小灯泡L与电阻R并联D1234567891011解析:只闭合开关S,滑动变阻器和小灯泡L串联接入电路,故A错误;将S、S1、S2都闭合,滑动变阻器被短路,小灯泡L与电阻R并联,电流表测量的是通过干路的电流,故B错误;闭合开关S和S2、断开S1,电路为小灯泡L的简单电路,向右移动滑动变阻器的滑片时,小灯泡L亮度不变,故C错误;闭合开关S和S1、断开S2,将滑动变阻器的滑片置于最左端,滑动变阻器接入电路的电阻为0,小灯泡L与电阻R并联,故D正确。12345678910111234567891011类型二　电阻改变型5. (2023·烟台)如图所示,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是 (　　)A. 电流表A的示数不变B. 电流表A1的示数变小C. 电压表V的示数变大D. 电压表V的示数与电流表A的示数的比值变小D6. 如图所示,电源电压不变,闭合开关S,关于电路连接和识别,下列说法正确的是 (　　)A. R1与R2串联B. 电流表A2只测通过R1的电流C. 当滑动变阻器滑片P向右移动时,电压表V示数变大D. 当滑动变阻器滑片P向右移动时,电压表V示数与电流表A1示数的比值不变1234567891011D解析:根据电路图可知,闭合开关S,R1与R2并联,电流表A2在干路中,测量干路中的电流,电流表A1测通过R1的电流,电压表测量并联电路两端电压,故A、B错误;由于电压表测量并联电路两端电压,所以滑动变阻器滑片P向右移动时,电压表V示数不变,故C错误;由于并联电路中各支路互不影响,所以滑动变阻器滑片P向右移动时,R1所在支路不受影响,电流表A1示数不变,由于电压表V示数和电流表A1示数都不变,所以电压表V示数与电流表A1示数的比值不变,故D正确。12345678910117. (科学推理)(2024·呼和浩特)如图所示电路,R1是阻值不为零的定值电阻,R2是滑动变阻器。电源电压恒定,开关S1、S2、S3处于断开状态。下列判断正确的是 (　　)A. 只闭合S1和S3,向右移动R2的滑片,电流表示数减小,电压表示数变大B. 只闭合S2,向左移动R2的滑片,电流表示数减小,电压表示数减小C. 只闭合S1和S3,电流表示数为I1;只闭合S2,电流表示数为I2,则I2≥4I1D. 只闭合S3,电压表示数为U1;只闭合S2,电压表示数为U2,无论如何调节滑动变阻器,U2总是小于U11234567891011D 12345678910118. (2024·福建)如图所示电路,电源电压保持不变,R为定值电阻,Rt为热敏电阻,其阻值随温度的降低而增大。闭合开关S,当热敏电阻Rt的温度降低时,电压表V1的示数　　　　,电压表V2的示数与电流表A的示数之比　　　　。(填变化情况)变大1234567891011不变类型三　用电器故障型9. 小阳同学利用如图所示的电路做“测小灯泡电阻”实验时,闭合开关S,电路正常工作。过了一段时间,小灯泡L熄灭,有一只电表的示数变大,有一只电表的示数变小,则下列判断正确的是 (　　)A. 一定是滑动变阻器R断路B. 可能是滑动变阻器R短路C. 可能是小灯泡L断路D. 一定是小灯泡L短路C123456789101110. (科学论证)在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。一段时间后,两灯中有一灯熄灭,三个电表中有两个电表的示数变小,则 (　　)A. 一定是灯L1断路,电流表A1的示数不变B. 一定是灯L2断路,电压表V的示数不变C. 可能是灯L2短路,电流表A2的示数不变D. 可能是灯L2断路,电流表A1的示数不变1234567891011B解析:由电路图可知,电路正常工作时,L1、L2并联,电流表A2测L2所在支路的电流,电流表A1测干路电流,电压表测电源电压。一段时间后,两灯中有一灯熄灭,若电路故障为短路,则会造成电源短路而烧坏电源,干路上的电流表A1会被烧坏,其他两个电表的示数为0,因此故障不是短路,只能为断路。由电路图可知,不论两灯中的哪一只断路,电压表始终测电源电压,故电压表的示数不变;原来电流表A1测干路电流,其中一只灯断路后,A1只测其中一条支路电流,根据并联电路电流的规律可知,A1的示数会变小。若灯L1断路,则A1的示数变小,A2的示数不变,电压表示数不变;若灯L2断路,则A2的示数变小,A1的示数变小,电压表示数不变,故B正确。11. 如图所示电路,两个开关都闭合,电路正常工作一段时间后,三个电表中一个电表的示数变小,另外两个电表的示数不变,经检查发现是其中的一只灯泡发生了故障,则示数变小的电表是　 　　　(填“电流表A1”“电流表A2”或“电压表V”),该故障是　　　 　。电流表A21234567891011L2断路
