第十七章　欧姆定律专题 与欧姆定律相关的图像问题+电路故障分析 课件 2025-2026学年度人教版物理九年级全一册

这是一份第十七章　欧姆定律专题 与欧姆定律相关的图像问题+电路故障分析 课件 2025-2026学年度人教版物理九年级全一册，共25页。

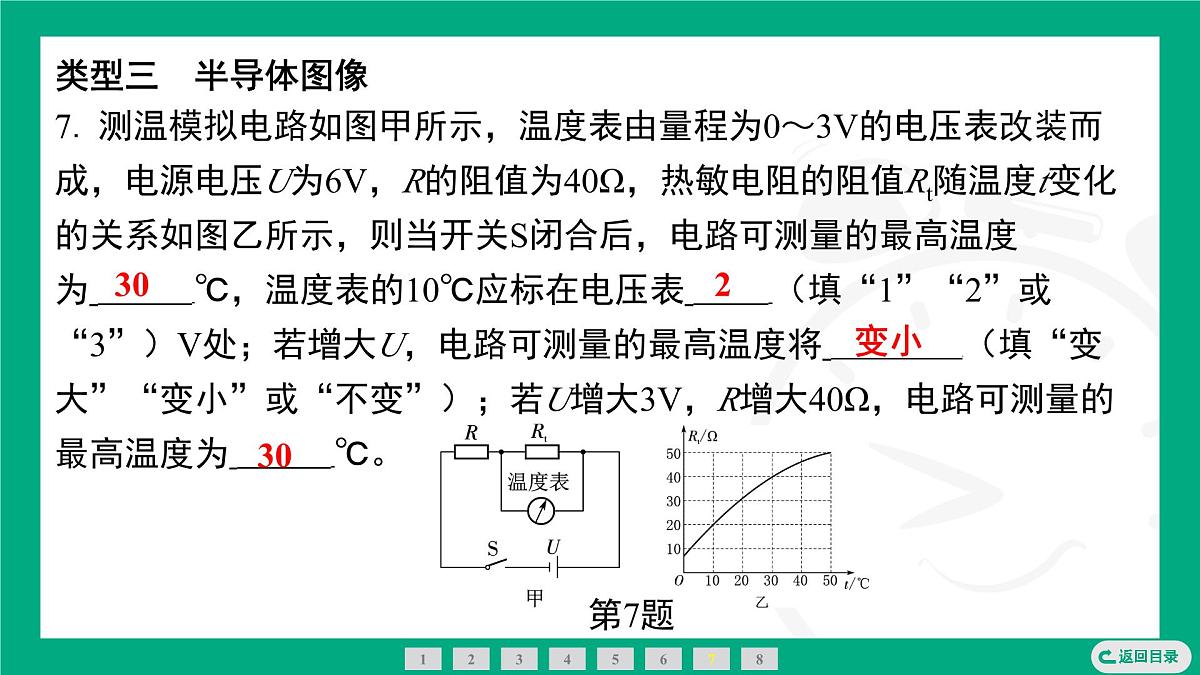

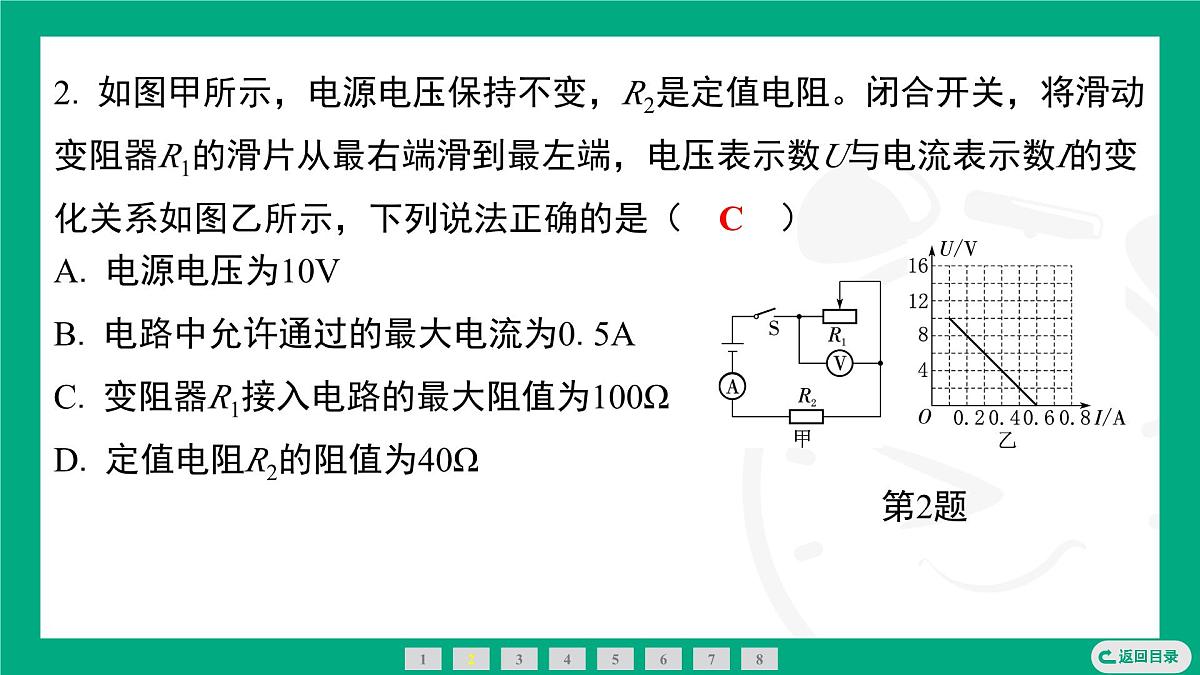

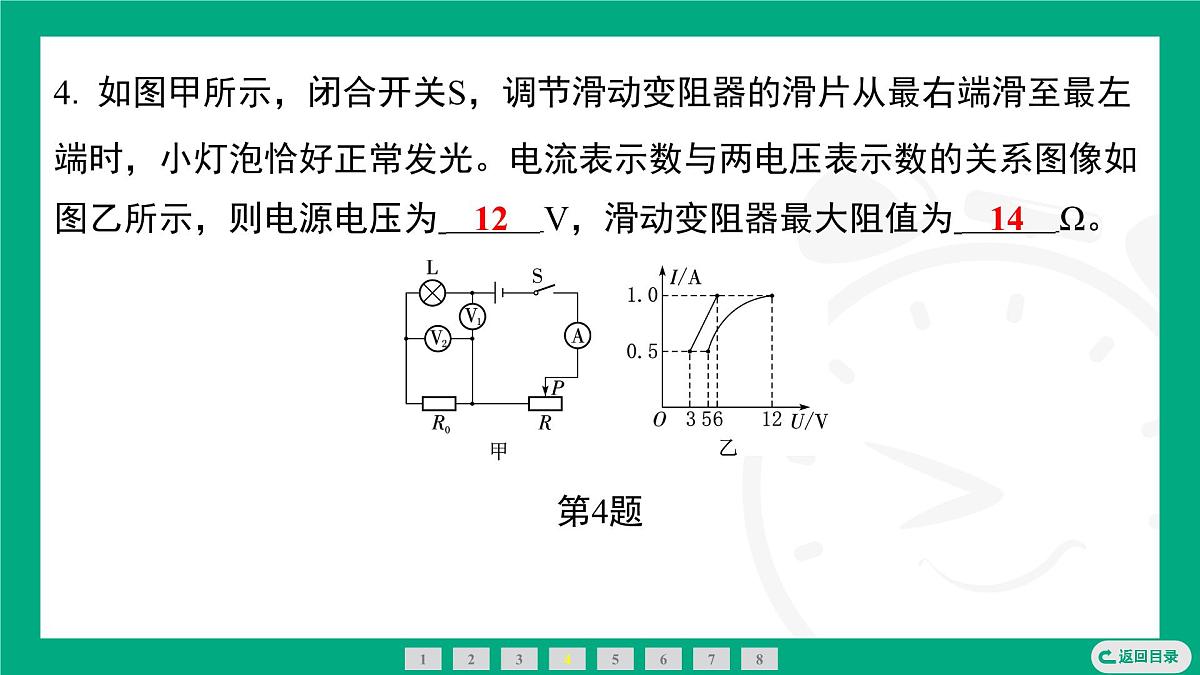

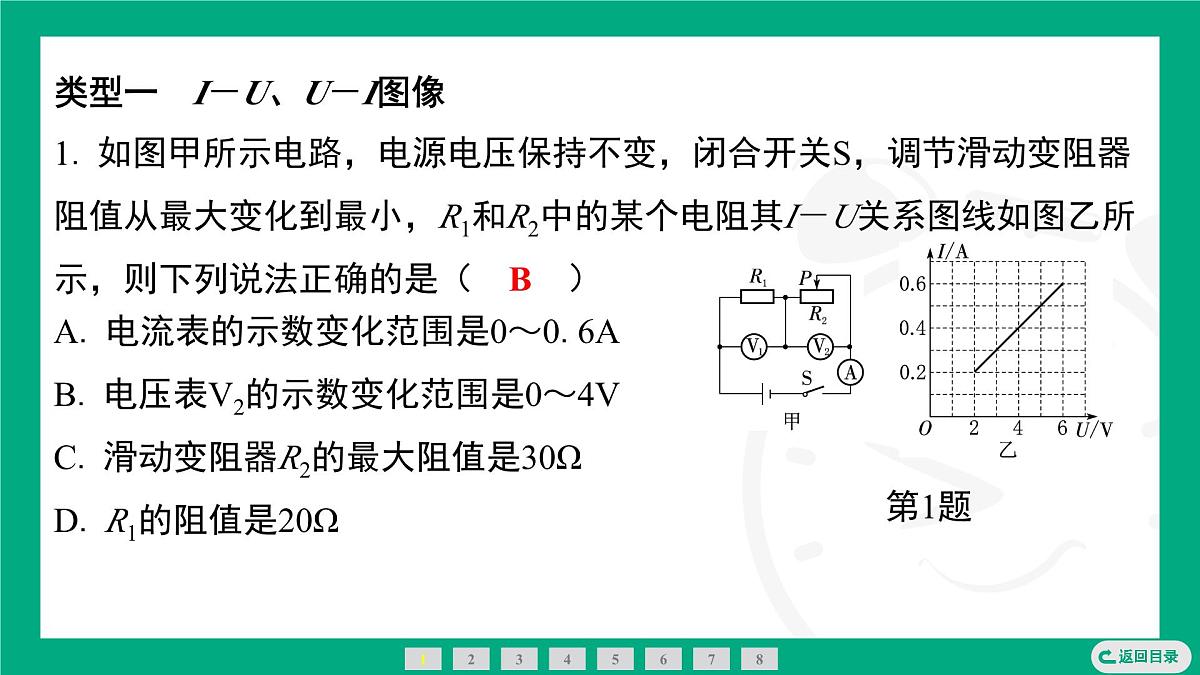

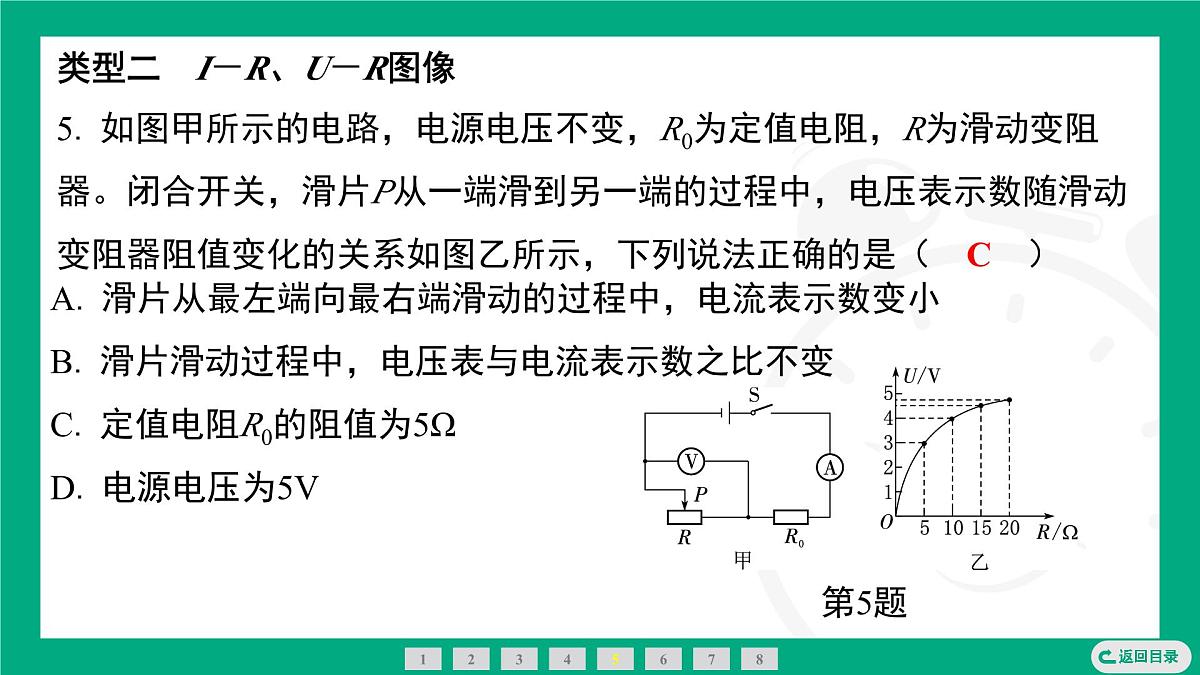

专题 与欧姆定律相关的图像问题第十七章　欧姆定律类型一　I－U、U－I图像1. 如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其I－U关系图线如图乙所示，则下列说法正确的是（　B　）B 　 第1题2. 如图甲所示，电源电压保持不变，R2是定值电阻。闭合开关，将滑动变阻器R1的滑片从最右端滑到最左端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（　C　） 　　 第2题C3. 如图甲所示，电源电压恒定，滑动变阻器的滑片在某两点间移动时，V1表和V2表随A表示数变化关系分别是图乙中的①和②，由图可知灯L的电阻随电流增大而 ，电源电压为 V，当滑动变阻器和灯泡阻值相等时，电路的总电阻为 Ω，当滑片移至某位置时，灯泡电阻为6Ω，此时滑动变阻器接入电路的阻值为 Ω。 　　 第3题增大　3　15　18　4. 如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图像如图乙所示，则电源电压为 V，滑动变阻器最大阻值为 Ω。 　 第4题12　14　类型二　I－R、U－R图像5. 如图甲所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（　C　） 　　 第5题C6. 某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5Ω定值电阻R，得到如图乙所示的图像。以下有关叙述正确的是（　B　）① 该同学研究的是电流和电压的关系。② 实验中电压表的示数保持2.5V不变。③ 滑动变阻器阻值变化范围为1～5Ω。④ 将R从5Ω换成10Ω后，应将滑片P向左移。 第6题B类型三　半导体图像7. 测温模拟电路如图甲所示，温度表由量程为0～3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示，则当开关S闭合后，电路可测量的最高温度为 ℃，温度表的10℃应标在电压表 （填“1”“2”或“3”）V处；若增大U，电路可测量的最高温度将 （填“变大”“变小”或“不变”）；若U增大3V，R增大40Ω，电路可测量的最高温度为 ℃。30　2　变小　30　第7题8. （新情境·社会热点）甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。某同学设计了移动甲醛检测设备，原理如图甲所示。电源电压为4.5V且恒定不变，R0是标有“10Ω　1A”字样的定值电阻，R为可以感知甲醛污染指数的可变电阻。 　 第8题（1） 当R0两端的电压为1.5V时，污染指数是多少？ （2） 若污染指数为60，则电路中的电流为多少？ （3） 检测设备的显示器由0～3V的电压表改装而成，若想使其最大显示污染指数为360，则电阻R0应更换成多大的电阻？ 专题 电路故障分析类型一　根据导线或灯泡判断电路故障1. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮，调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是（　D　） 第1题D2. 如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。则下列分析中正确的是（　C　） 第2题C类型二　根据电流表判断电路故障3. 如图电路中，电源两端电压保持不变。开关S闭合后，灯L1、L2都发光。一段时间后，灯L1突然不亮，同时灯L2变得更亮，电流表的示数变大。产生这一现象可能是由于（　A　）A4. 在如图所示的电路中，电源电压不变，电阻R1或R2中的一个出现了断路故障。（1） 若开关S从断开到闭合时，电流表示数不变，则故障是 ⁠ ⁠。（2） 若开关S断开时，电流表示数为零，则故障可能是 ⁠。R2断路　R1断路　 第4题类型三　根据电压表判断电路故障5. （2024·盐城）如图所示，在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。故障原因可能是（　B　） 第5题B6. 如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将N接电源负极，M依次试触E、F、G接线柱，发现电压表示数第一次接近3V，后两次为零。若故障只有一个，则可能是（　C　） 第6题C7. 如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小。用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数。则故障原因可能是（　D　） 第7题D8. 如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接a、b两点时，电压表有示数但很小；接a、c两点时，电压表示数较大，则产生上述现象的原因可能是（　D　） 第8题D类型四　根据电流表和电压表判断电路故障9. 如图所示的电路中，闭合开关S，两灯均正常发光；一段时间后，一灯突然熄灭，另一灯仍正常发光，其中一只电表的示数不变，一只电表D的示数变小。下列判断中，正确的是（　D　） 第9题10. （2023·达州）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（　C　） 第10题C11. 如图所示的电路中，电源电压恒定。闭合开关S后，电路正常工作。过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（　C　） 第11题C12. 如图所示的电路中，电源电压不变，开关S闭合时，有两只电表的指针发生偏转，电路中电阻R或灯L有一个出现故障，则可能是（　A　） 第12题A
