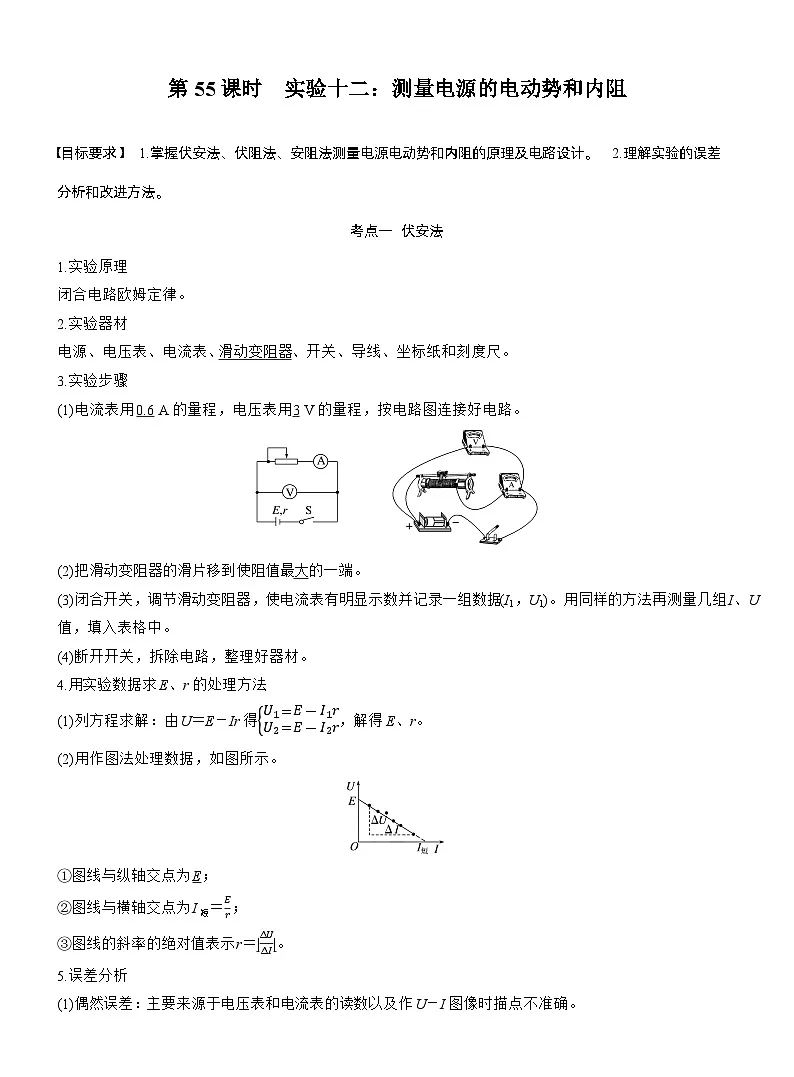

考点一 伏安法
1.实验原理
闭合电路欧姆定律。
2.实验器材
电源、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。
3.实验步骤
(1)电流表用0.6 A的量程，电压表用3 V的量程，按电路图连接好电路。
(2)把滑动变阻器的滑片移到使阻值最大的一端。
(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几组I、U值，填入表格中。
(4)断开开关，拆除电路，整理好器材。
4.用实验数据求E、r的处理方法
(1)列方程求解：由U＝E－Ir得U1＝E-I1rU2＝E-I2r，解得E、r。
(2)用作图法处理数据，如图所示。
①图线与纵轴交点为E；
②图线与横轴交点为I短＝Er；
③图线的斜率的绝对值表示r＝|ΔUΔI|。
5.误差分析
(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确。

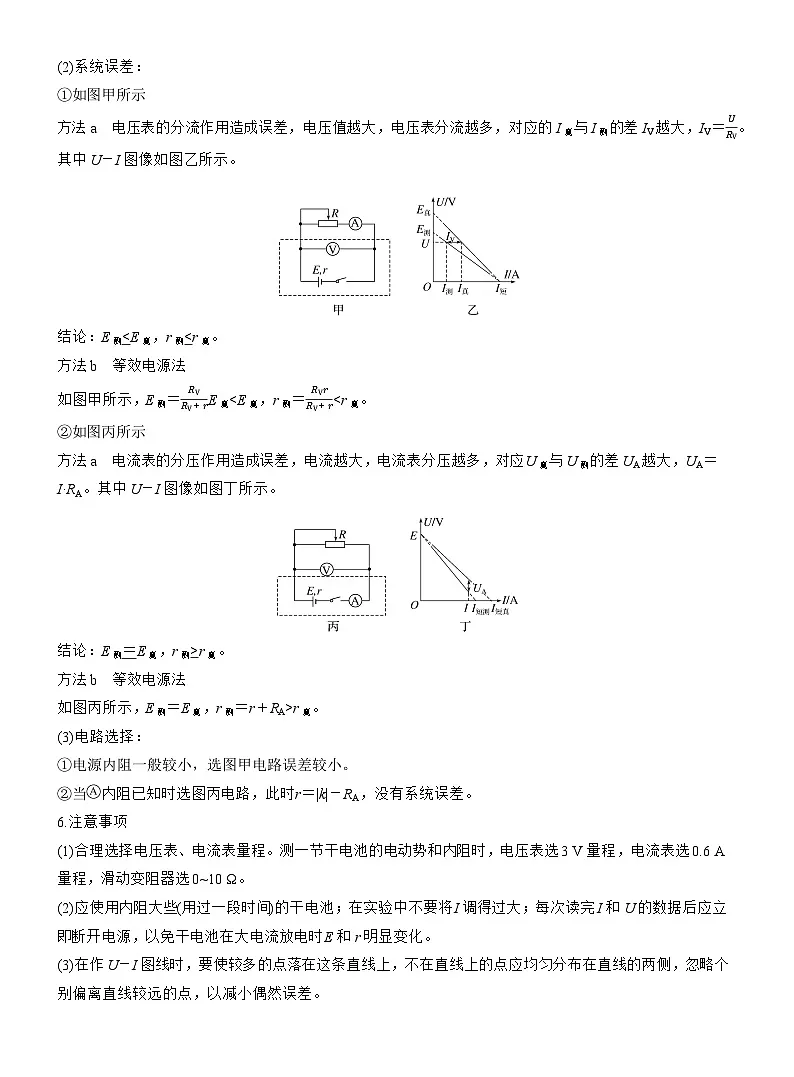

(2)系统误差：
①如图甲所示
方法a 电压表的分流作用造成误差，电压值越大，电压表分流越多，对应的I真与I测的差IV越大，IV＝URV。其中U－I图像如图乙所示。
结论：E测7.5 Ω
因此电阻箱接入电路的电阻值选15.0 Ω。
(3)由闭合电路欧姆定律可得
E＝U＋URVR0RV＋R0(R＋r)
化简可得1U＝R0＋RVERVR0·R＋1E＋RV＋R0ERVR0r
(5)由上面公式可得R0＋RVERVR0＝k＝119E，
1E＋RV＋R0ERVR0r＝b＝1E＋r19E，
由1U－R图像计算可得k≈0.034 V－1·Ω－1
延长图线，得到图线与纵轴的交点为0.85 V－1，则有0.85＝1E＋r19E＋519E
代入可得E≈1.55 V，r≈1.0 Ω。
(6)如果电压表为理想电表，则可有
1U＝1E＋rER0＋1ER0R
则此时E'＝120k
因此误差为|120k-119k119k|×100%＝5%。序号

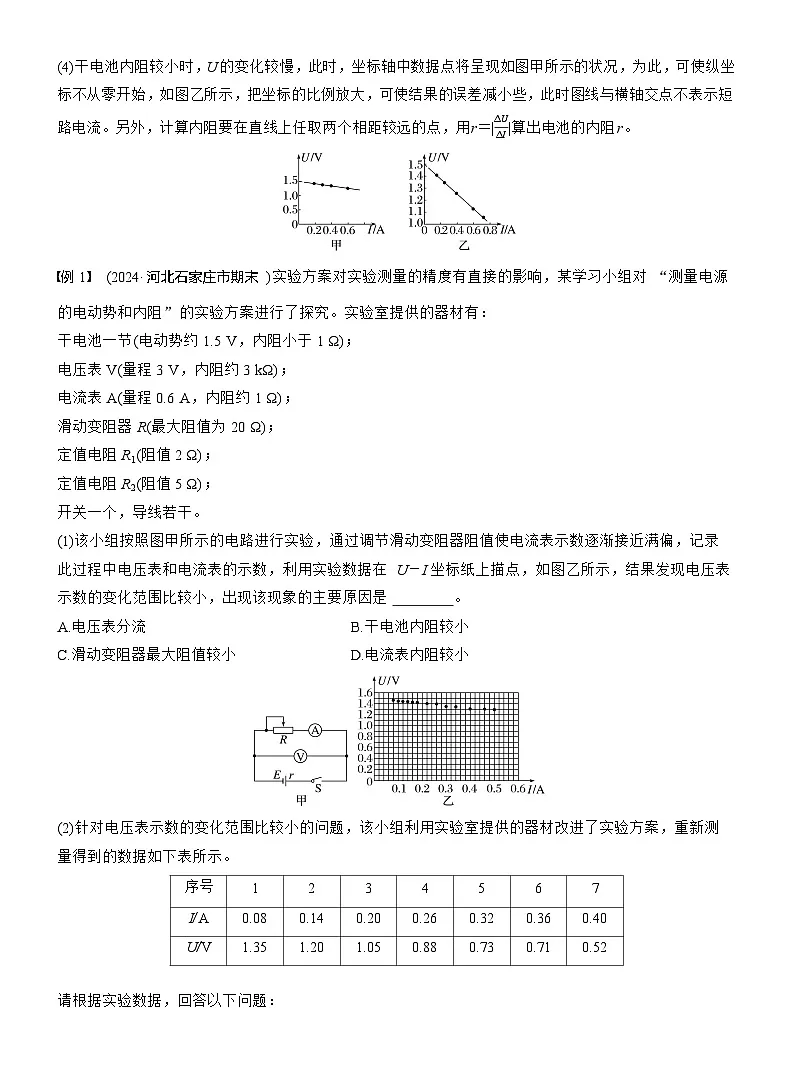

1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
R/Ω
8.0
7.0
6.0
5.0
4.0
I/A
0.15
0.17
0.19
0.22
0.26
1I/A－1
6.7
5.9
5.3
4.5
3.8
