2026高考物理大一轮复习-第一十一章-第61课时洛伦兹力与现代科技【课件】

这是一份2026高考物理大一轮复习-第一十一章-第61课时洛伦兹力与现代科技【课件】，共60页。PPT课件主要包含了第61课时，洛伦兹力与现代科技，答案1∶4，磁感应强度B，盒半径R，答案见解析，洛伦兹力与静电，力平衡，qvB＝qE，静电力等内容，欢迎下载使用。
考点三　电场与磁场叠加的应用实例分析

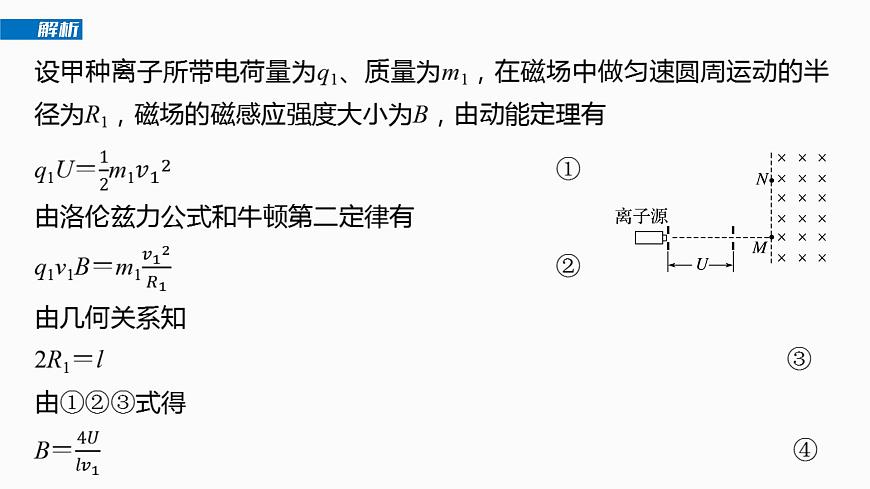

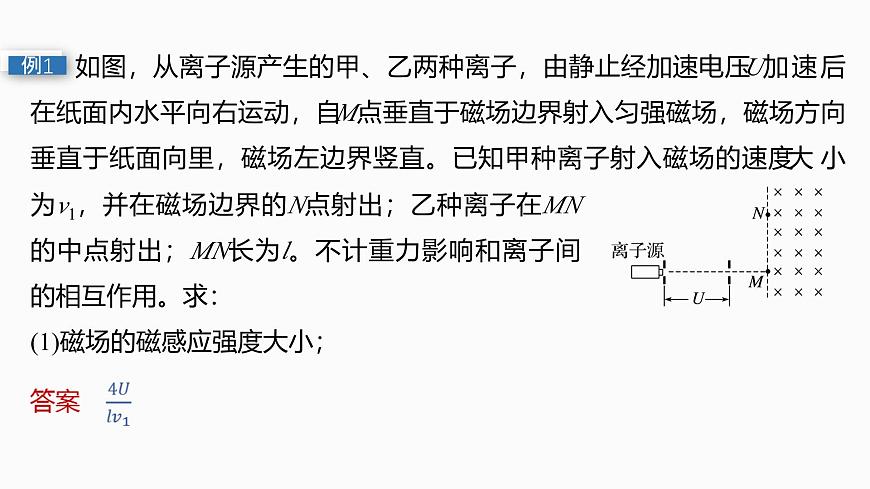

如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。已知甲种离子射入磁场的速度大小
为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l。不计重力影响和离子间的相互作用。求：(1)磁场的磁感应强度大小；

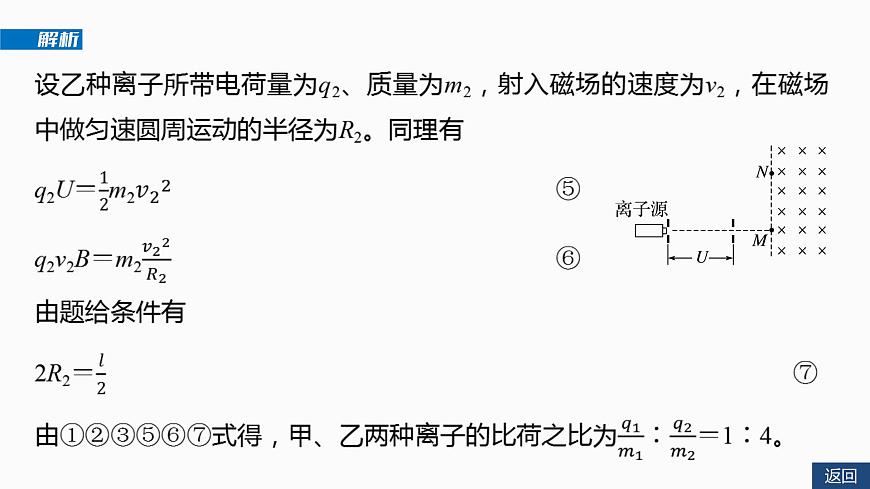

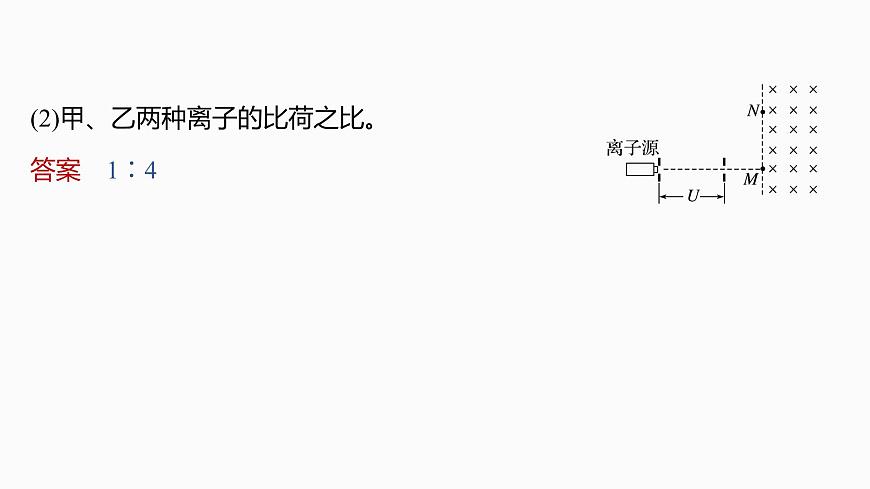

(2)甲、乙两种离子的比荷之比。
1.构造如图所示，D1、D2是半圆金属盒，D形盒处于匀强磁场中，D形盒的缝隙处接交流电源。2.原理交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D形盒缝隙就被加速一次。
加速，加速电压为U。不计粒子的重力，加速过程中不考虑相对论效应。(1)求粒子第2次和第1次经过两D形盒间狭缝后轨道半径之比；
1932年，劳伦斯和利文斯顿设计出了回旋加速器。回旋加速器的工作原理如图所示，置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可以忽略不计。磁感应强度为B的匀强磁场与盒面垂直。A处粒子源产生的粒子，质量为m、电荷量为＋q，在加速器中被
(2)求粒子从静止开始加速到出口处所需的时间t；
(3)实际使用中，磁感应强度和加速电场频率都有最大值的限制。若某一回旋加速器磁感应强度和加速电场频率的最大值分别为Bm、fm，试讨论粒子能获得的最大动能Ekm。
电场与磁场叠加的应用实例分析
1.速度选择器(1)平行板中电场强度E和磁感应强度B互相垂直。(如图) (2)带电粒子能够沿直线匀速通过速度选择器的条件是________________ ，即 ，v＝____。
(3)速度选择器只能选择粒子的速度，不能选择粒子的电性、电荷量、质量。(4)速度选择器具有单向性，改变粒子的入射速度方向，不能实现速度选择功能。
2.磁流体发电机(1)原理：如图所示，等离子体喷入磁场，正、负离子在洛伦兹力的作用下发生偏转而聚集在B、A板上，产生电势差，它可以把离子的 通过磁场转化为 。
(2)电源正、负极判断：根据左手定则可判断出图中的 板是发电机的正极。
4.霍尔元件(1)定义：高为h、宽为d的导体(自由电荷是电子或正电荷)置于匀强磁场B中，当电流通过导体时，在导体的 和 之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压。(2)电势高低的判断：如图，导体中的电流I向右时，根据左手定则可得，若自由电荷是电子，则下表面A'的电势 ；若自由电荷是正电荷，则下表面A'的电势 。
想一想这四种科研装置，在应用中有什么共同特点？
(多选)(2024·湖北卷·9)磁流体发电机的原理如图所示，MN和PQ是两平行金属极板，匀强磁场垂直于纸面向里。等离子体(即高温下电离的气体，含有大量正、负带电粒子)从左侧以某一速度平行于极板喷入磁场，极板间便产生电压。下列说法正确的是A.极板MN是发电机的正极B.仅增大两极板间的距离，极板间的电压减小C.仅增大等离子体的喷入速率，极板间的电压增大D.仅增大喷入等离子体的正、负带电粒子数密度，极板间的电压增大
(2023·浙江1月选考·8)某兴趣小组设计的测量大电流的装置如图所示，通有电流I的螺绕环在霍尔元件处产生的磁场B＝k1I，通有待测电流I'的直导线ab垂直穿过螺绕环中心，在霍尔元件处产生的磁场B'＝k2I'。调节电
1.(2024·天津市滨海新区四模)磁流体发电机的发电原理如图所示：将一束等离子体(即高温下电离的气体，含有大量带正电和负电的离子，而从整体来说呈电中性)沿图示方向以速度v喷射入磁场，磁感应强度为B，磁场中有两块金属板A、B(A板在上，B板在下，且正对)，板间距为d，这时金属板上就聚集了电荷。不计A、B板间内阻，下列说法正确的是A.A板带正电B.有电流从a经用电器流向bC.等离子体发生偏转的原因是离子所受静电力大于所受洛伦兹力D.金属板A、B间的最大电势差为Bvd
2.如图所示，两平行金属板之间有竖直向下的匀强电场和垂直于纸面向里的匀强磁场，一带负电的粒子(所受重力不计)以速度v0水平向右飞入两板之间，恰能沿直线飞出。下列判断正确的是A.粒子一定做匀速直线运动B.若只增大粒子速度v0，则其运动轨迹仍是直线C.若只增加粒子的电荷量，则其运动轨迹将向上偏转D.若粒子以速度v0从右向左水平飞入，则其运动轨迹是抛物线
3.(2023·广东卷·5)某小型医用回旋加速器，最大回旋半径为0.5 m，磁感应强度大小为1.12 T，质子加速后获得的最大动能为1.5×107 eV。根据给出的数据，可计算质子经该回旋加速器加速后的最大速率约为(忽略相对论效应，1 eV＝1.6×10－19 J)A.3.6×106 m/sB.1.2×107 m/sC.5.4×107 m/sD.2.4×108 m/s
4.(多选)(2024·江西景德镇市一模)为了测量某化肥厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口，在垂直于上下表面方向加磁感应强度为B的匀强磁场，在前后两个内侧面固定有金属板作为电极，含有正、负离子的污水充满流量计管道，并以稳定的速度从左向右流过该装置，用电压表测出两个电极间的电压为U，用Q表示污水流量(单位时间内排出的污水体积)，下列说法正确的是A.污水中的离子浓度越高，电压表的示数就会越大B.应该把电压表的正极连接在后内侧面金属板上C.若污水的流速很小，则可以减弱磁场以增大电压表的示数D.若电压表示数增加到两倍，则反映出污水的流量达到了两倍
5.(2024·天津市八校联考期末)笔记本电脑机身和显示屏分别装有霍尔元件和磁体，实现开屏变亮，合屏熄灭。图乙为一块利用自由电子导电，长、宽、高分别为a、b、c的霍尔元件，电流方向向右，打开和合上显示屏时，霍尔元件中电流保持不变。当合上显示屏时，水平放置的元件处于竖直向下的匀强磁场中，元件前、后表面间产生电压，当电压达到某一临界值时，屏幕自动熄灭。则元件的A.合屏过程中，前表面的电势比后表面的低B.开屏过程中，元件前、后表面间的电压变大C.若磁场变强，可能出现闭合屏幕时无法熄屏D.开、合屏过程中，前、后表面间的电压U与b无关
7.(2023·福建卷·14)阿斯顿(F.Astn)借助自己发明的质谱仪发现了氖等元素的同位素而获得诺贝尔奖，质谱仪分析同位素简化的工作原理如图所示。在PP'上方存在一垂直纸面向外的匀强磁场，磁感应强度大小为B。两个氖离子在O处以相同速度v垂直磁场边界入射，在磁场中发生偏转，分别落在M和N处。已知某次实验中，v＝9.6×104 m/s，B＝0.1 T，落在M处氖离子比荷(电荷量和质量之比)为4.8×106 C/kg；P、O、M、N、P'在同一直线上；离子重力不计。(1)求OM的长度；
(2)若ON的长度是OM的1.1倍，求落在N处氖离子的比荷。
答案　4.4×106 C/kg
8.如图为一种改进后的回旋加速器示意图，其中盒缝间的加速电场电场强度大小恒定，且被限制在AC板间，虚线中间不需加电场，带电粒子从P0处以速度v0沿电场线方向射入加速电场，经加速后再进入D形盒中做匀速圆周运动，对这种改进后的回旋加速器，下列说法正确的是A.加速粒子的最大速度与D形盒的尺寸无关B.带电粒子每运动一周被加速一次C.带电粒子每运动一周P1P2等于P2P3D.加速电场方向需要做周期性的变化
10.(八省联考·陕西·7)人体血管状况及血液流速可以反映身体健康状态。血管中的血液通常含有大量的正负离子。如图，血管内径为d，血流速度v方向水平向右。现将方向与血管横截面平行，且垂直纸面向内的匀强磁场施于某段血管，其磁感应强度大小恒为B，当血液的流量(单位时间内流过管道横截面的液体体积)一定时A.血管上侧电势低，血管下侧电势高B.若血管内径变小，则血液流速变小C.血管上下侧电势差与血液流速无关D.血管上下侧电势差变大，说明血管内径变小
