高中人教版 (2019)串联电路和并联电路备课课件ppt

这是一份高中人教版 (2019)串联电路和并联电路备课课件ppt，共23页。PPT课件主要包含了串联电路和并联电路，串联电路的电流关系，并联电路的电流关系，串联电路的电压关系，并联电路的电压关系，一定增大，几个重要结论，电压表和电流表的改装，灵敏电流计工作原理，量程0U等内容，欢迎下载使用。
几个导体依次首尾相连，接入电路的连接方式叫做串联；
几个导体的一端连在一起，另一端也连在一起，这两端接入电路的连接方式叫做并联。
串联电阻个数增多，总电阻如何变化？并联支路增多，总电阻又如何变化？
串联的总电阻增大；并联的总电阻减小

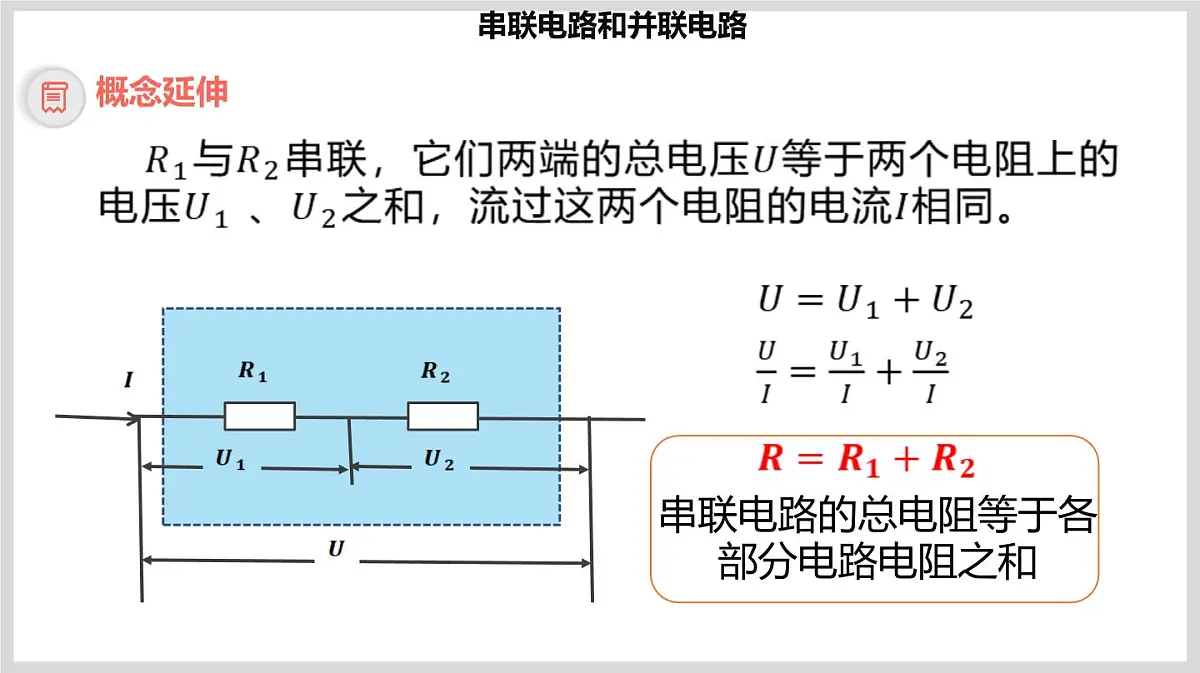

串联电路的总电阻等于各部分电路电阻之和
并联电路总电阻的倒数等于各支路电阻的倒数之和
导与练P93 即时训练1
串、并联电路中的任一个电阻增大时，总电阻一定增大吗？
通电后，线圈在磁场力的作用下带动指针偏转，指针的偏转角与通过指针的电流成正比。
灵敏电流计(小量程电流表)的三个主要参数
灵敏电流计改装成电压表
灵敏电流计改装成电流表
