物理八年级上册（2024）凸透镜成像的规律教案配套课件ppt

这是一份物理八年级上册（2024）凸透镜成像的规律教案配套课件ppt，共27页。PPT课件主要包含了填一填，知识点1基本概念，主光轴，照相机，投影仪或幻灯机，放大镜，画一画，投影仪，平行光，做一做等内容，欢迎下载使用。

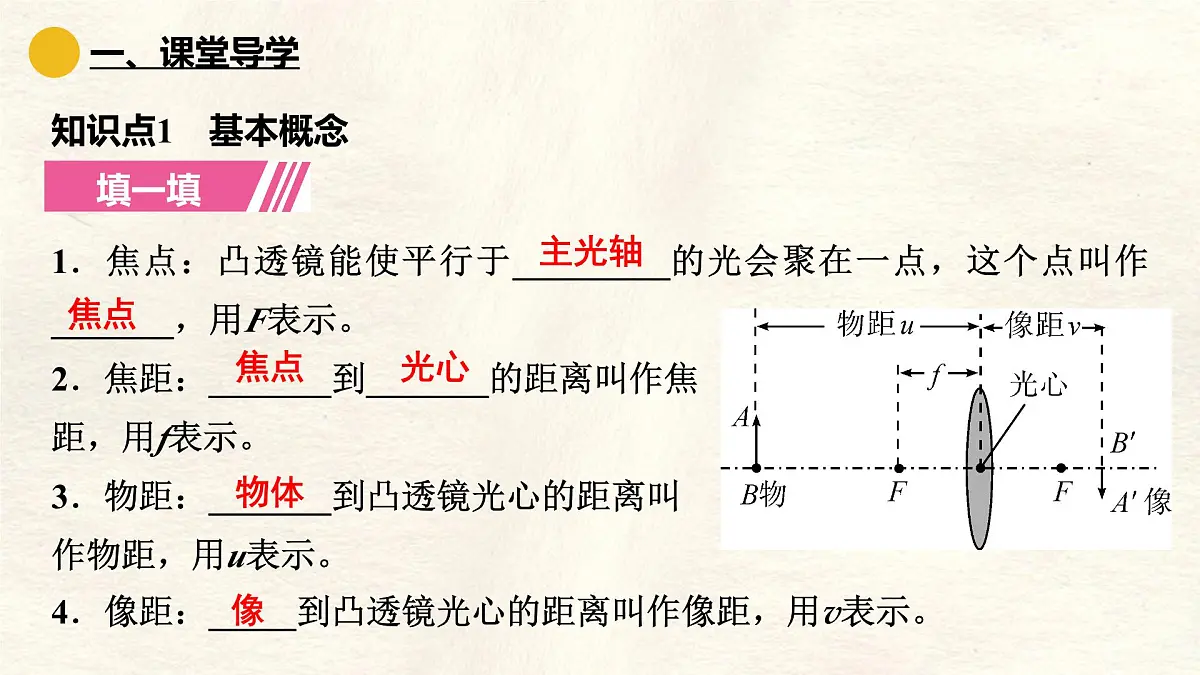

1．焦点：凸透镜能使平行于_________的光会聚在一点，这个点叫作_______，用F表示。2．焦距：_______到_______的距离叫作焦距，用f表示。3．物距：_______到凸透镜光心的距离叫作物距，用u表示。4．像距：_____到凸透镜光心的距离叫作像距，用v表示。

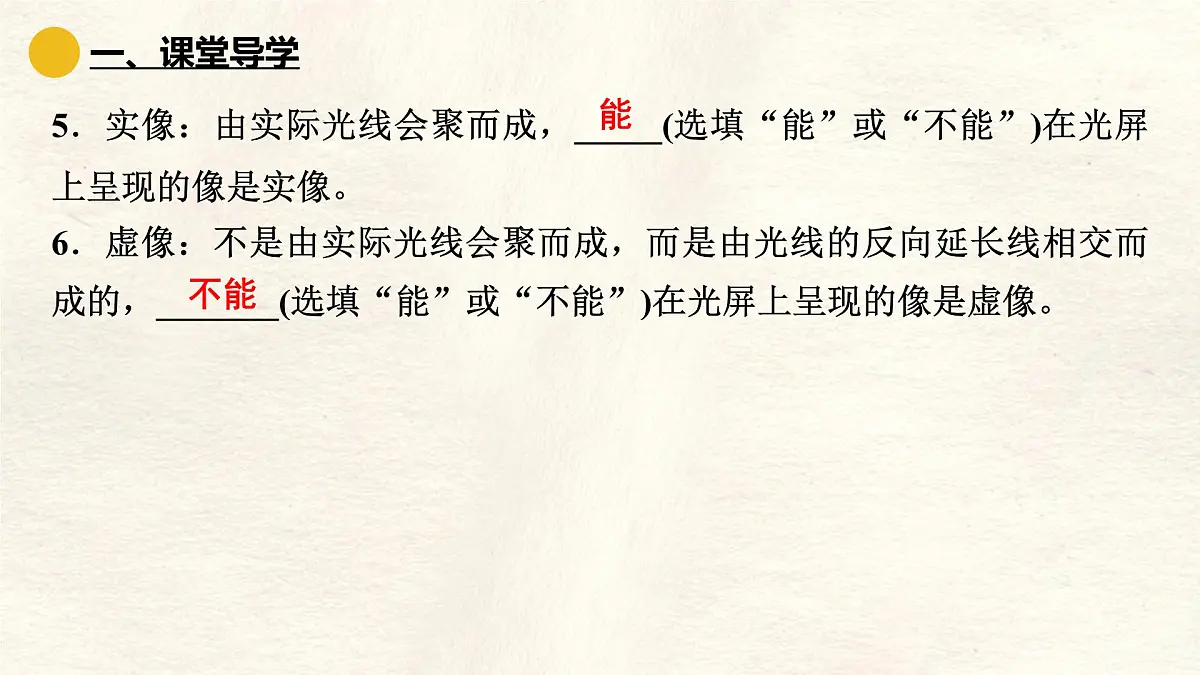

5．实像：由实际光线会聚而成，_____(选填“能”或“不能”)在光屏上呈现的像是实像。6．虚像：不是由实际光线会聚而成，而是由光线的反向延长线相交而成的，_______(选填“能”或“不能”)在光屏上呈现的像是虚像。

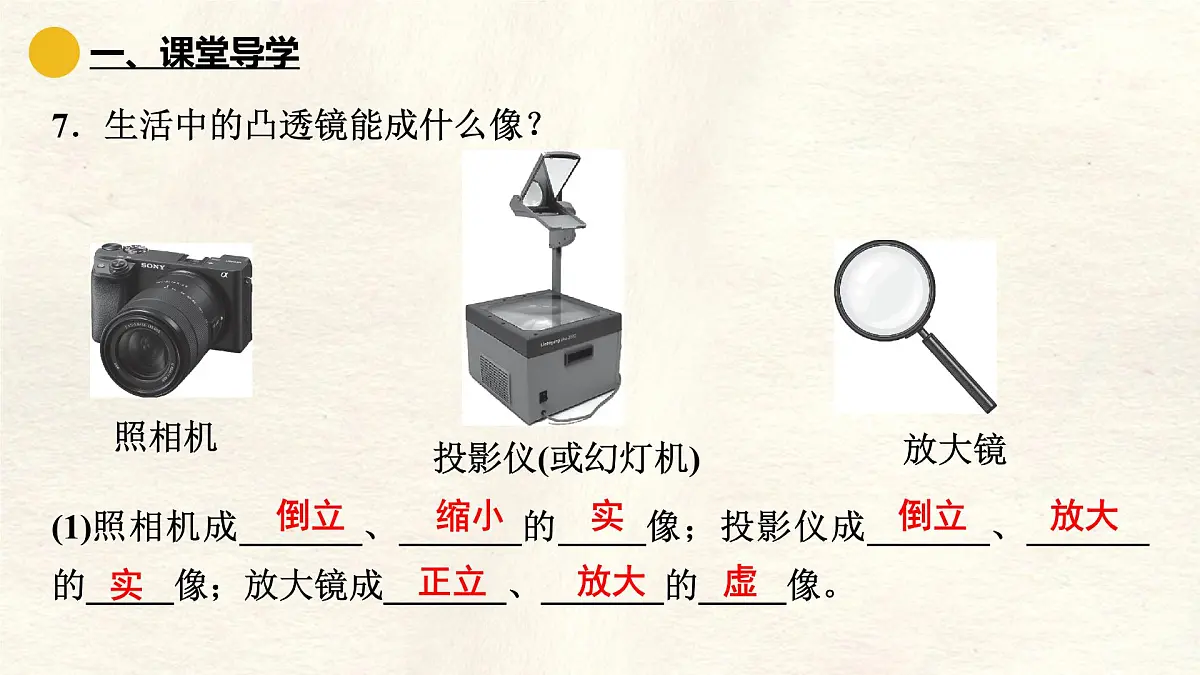

7．生活中的凸透镜能成什么像？
(1)照相机成_______、_______的_____像；投影仪成_______、_______的_____像；放大镜成_______、_______的_____像。

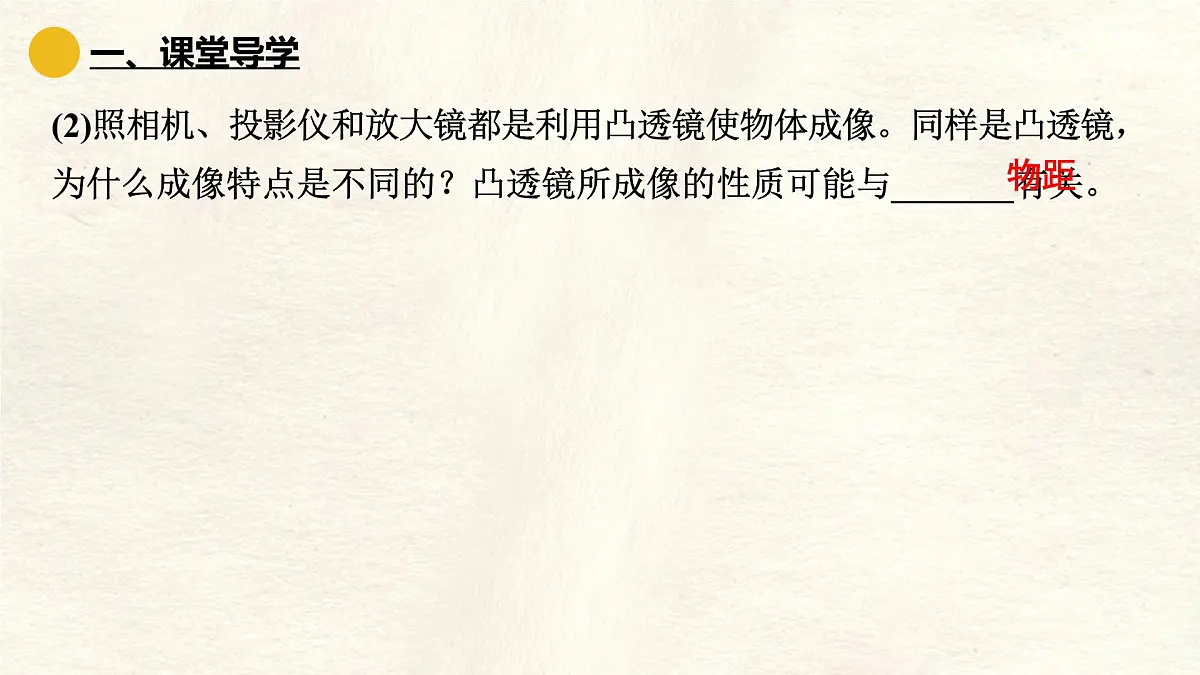

(2)照相机、投影仪和放大镜都是利用凸透镜使物体成像。同样是凸透镜，为什么成像特点是不同的？凸透镜所成像的性质可能与_______有关。

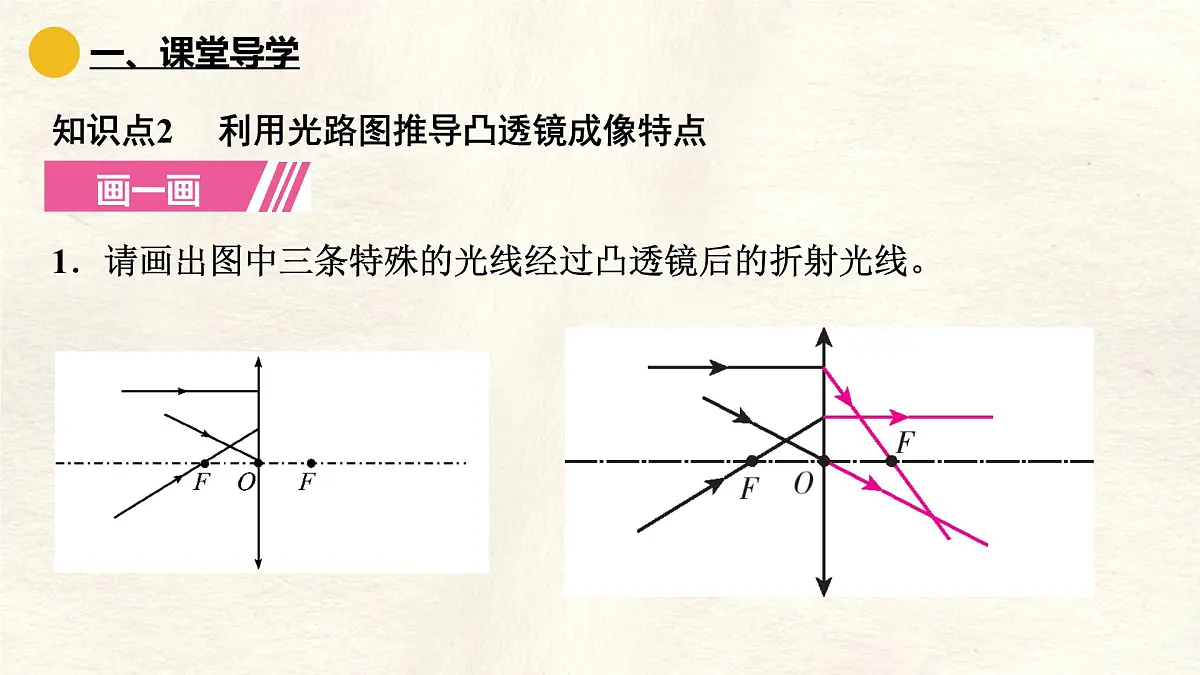

1．请画出图中三条特殊的光线经过凸透镜后的折射光线。
知识点2 　利用光路图推导凸透镜成像特点

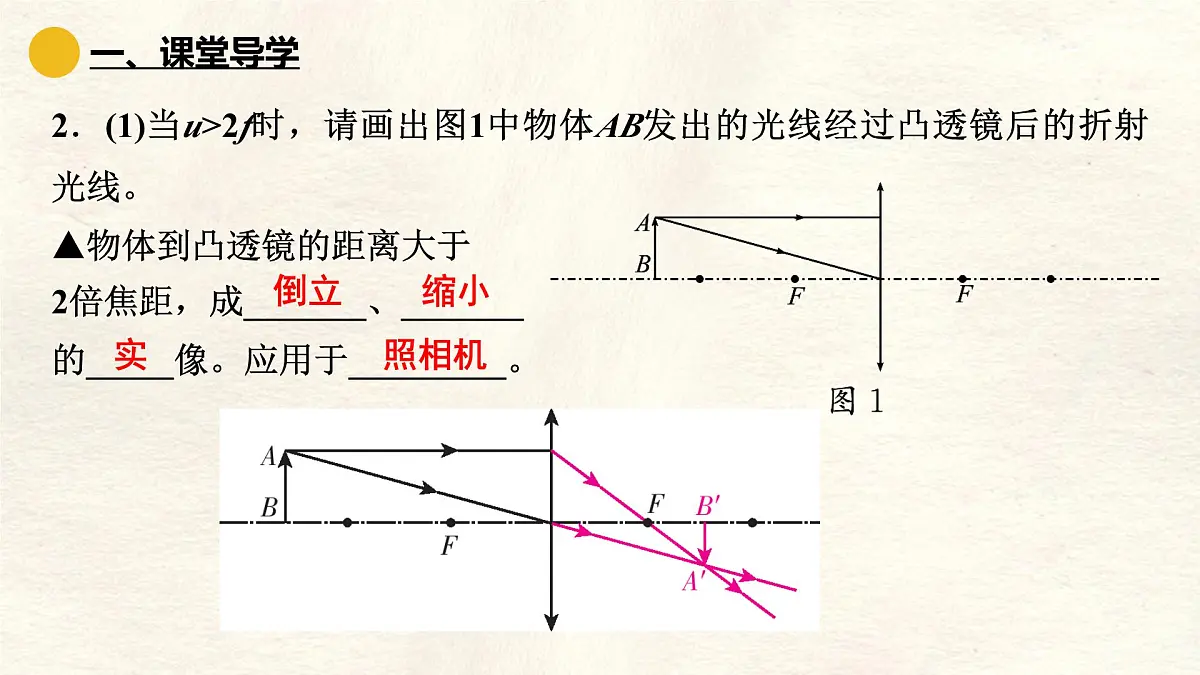

2．(1)当u>2f时，请画出图1中物体AB发出的光线经过凸透镜后的折射光线。▲物体到凸透镜的距离大于2倍焦距，成_______、_______的_____像。应用于_________。
(2)当u＝2f时，请画出图2中物体AB发出的光线经过凸透镜后的折射光线。▲物体到凸透镜的距离等于2倍焦距，成_____、______的____像。可用于测______。
(3)当f
